STEPPERONLINE 1-osiowy silnik krokowy z zamkniętą pętlą, zestaw 12 Nm 1000PPR Nema 34 silnik krokowy i silnik krokowy CL86T-V41 0~8,2A 24~80VDC do maszyny do grawerowania CNC

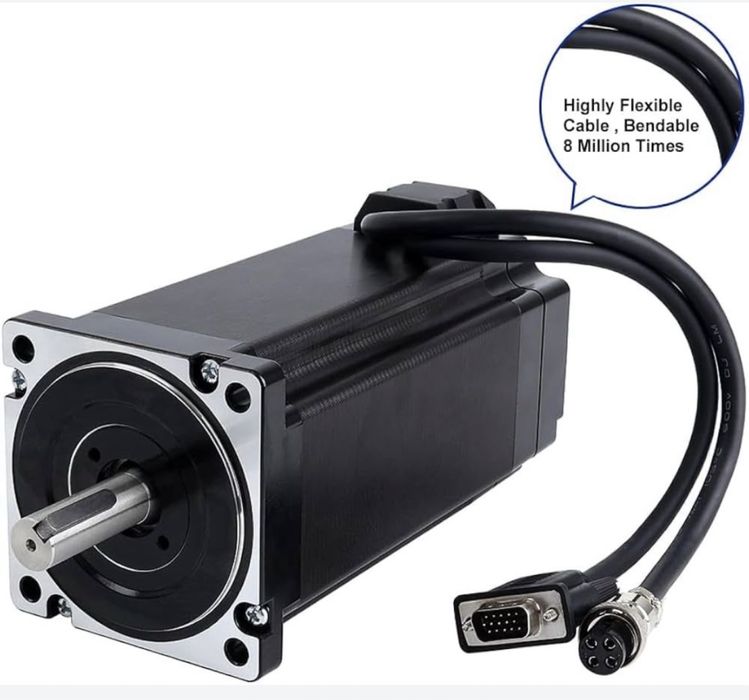

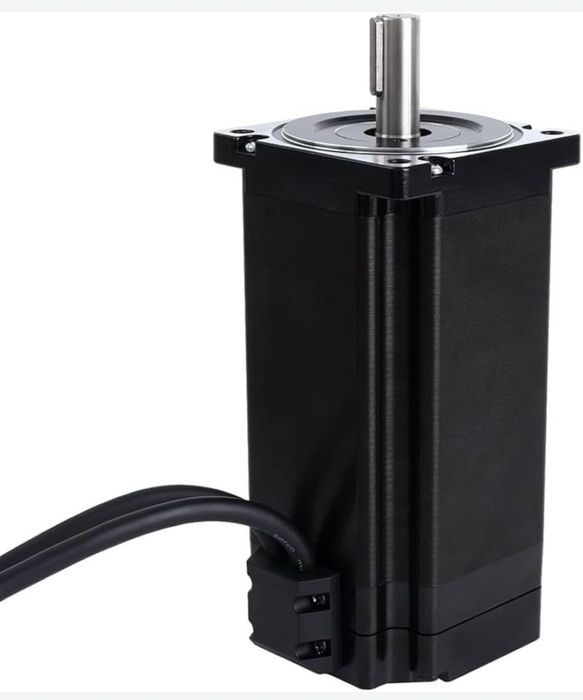

Specyfikacja silnika

*Numer artykułu: 34HS59-6004D-E1000
*Liczba faz: 2
*Moment obrotowy: 12,0 Nm.
*Prąd znamionowy/faza: 6,0 A
*Opór fazowy: 0,7 omów
*Indukcyjność: 7,9 mH ± 20% (1 kHz)
*Rozmiar ramy: 86 x 86 mm.
*Długość koperty: 169 mm
*Średnica wału: φ14 mm
*Długość wału: 37 mm
*Długość wałka rowka klinowego: 25 mm
*Długość przewodu: 300 mm

Specyfikacja nadajnika

*Typ obwodu wyjściowego: Typ różnicowy
*Typ nadajnika: optycznie stopniowo
*Rozdzielczość nadajnika: 1000PPR (4000CPR)
*Kanały wyjściowe: 2 kanały
*Napięcie zasilania min: 4 V
*Napięcie zasilania maks.: 5 V.
*Prąd wyjściowy: 100 mA
*Wyjście wysokiego napięcia: 5 V
*Wyjście niskiego napięcia: 4,5 V
*Częstotliwość wyjściowa maks.: 60 kHz.

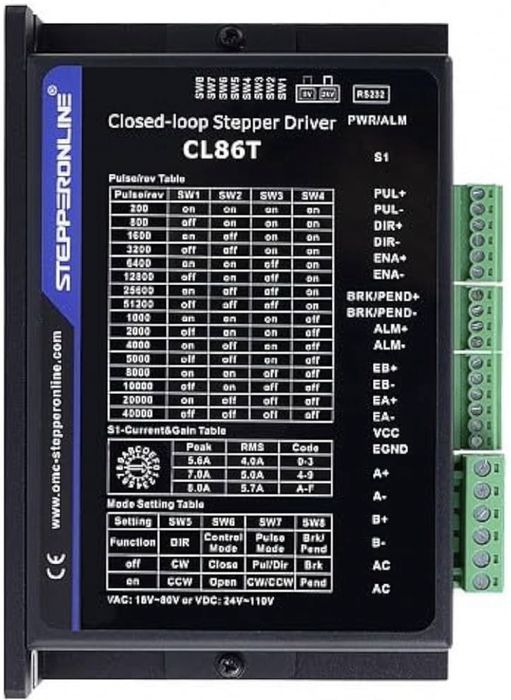

Specyfikacja sterownika

*Numer artykułu: CL86T
*Wyjściowy prąd szczytowy: 0 ~ 8,2 A
*Napięcie wejściowe: +24~80VDC (typowe 48 VDC)
*Napięcie sygnału sterującego: 5 V (2 KΩ dodać rezystor do zasilania 24 V)
*Prąd sygnału logicznego: 7 ~ 16 mA (typowy 10 mA)
*Częstotliwość wejściowa impulsów: 0 ~ 200 kHz
*Szerszy zakres prędkości roboczej.
* Niższe nagrzewanie silnika i wyższa sprawność.
*Delikatny ruch i bardzo niski poziom hałasu silnika.

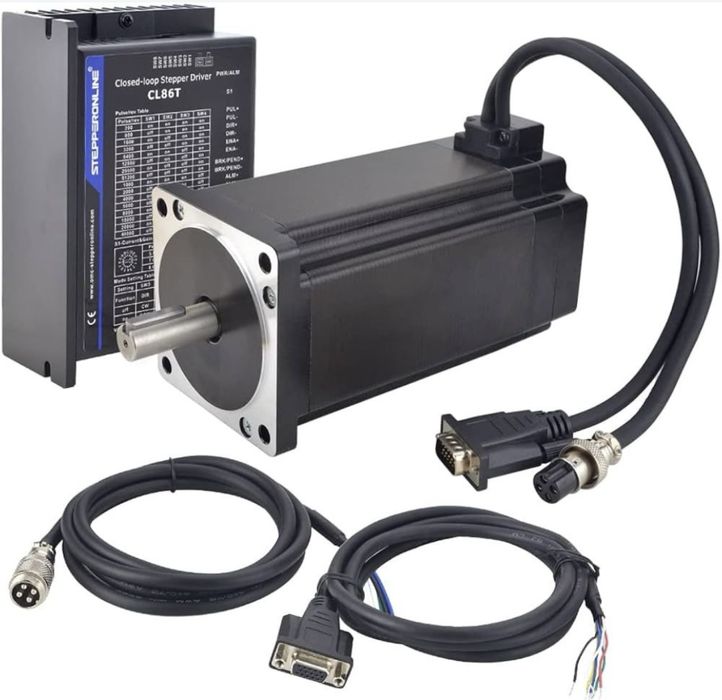

1 x 34HS59-6004D-E1000: silnik krokowy 12,0 Nm z zamkniętym obwodem regulacyjnym
1 x CL86T: sterownik silnika krokowego Nema 34 z zamkniętym obwodem sterowania V4.1
1 x kabel przedłużający CE2-M2-18: 1,7 m

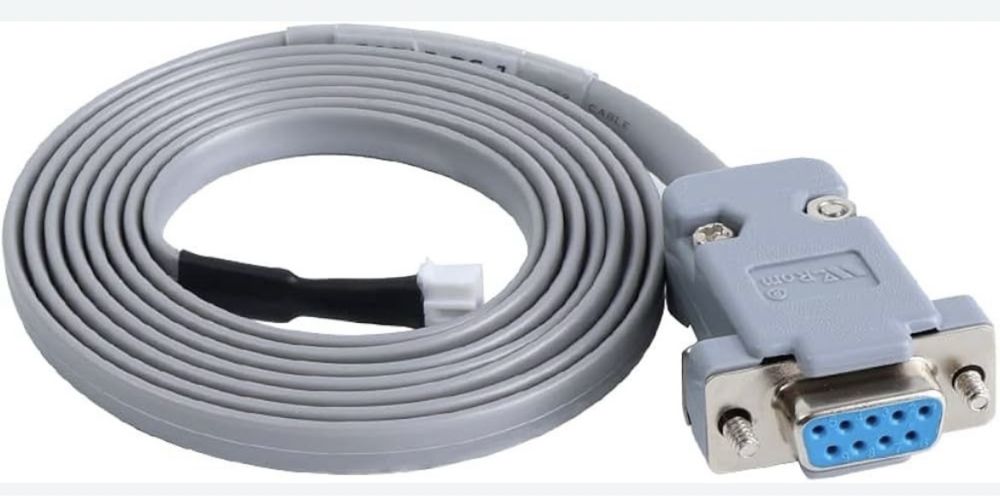

1 x kabel do debugowania RS232
