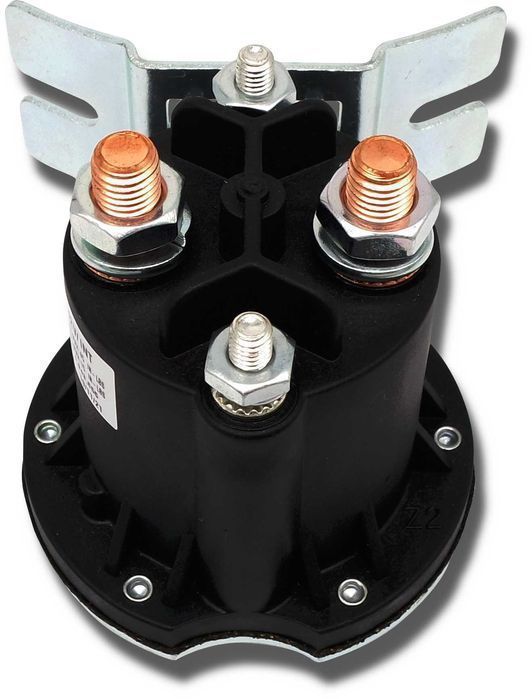

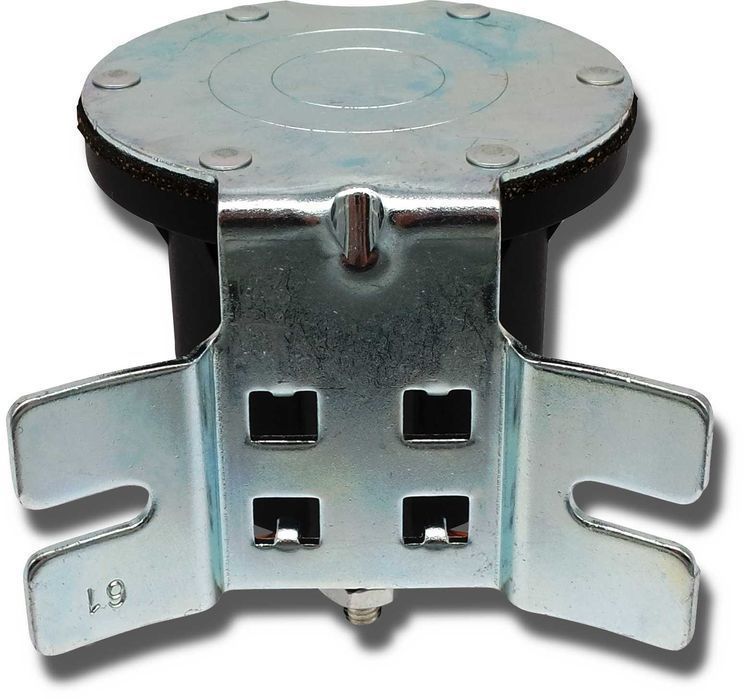

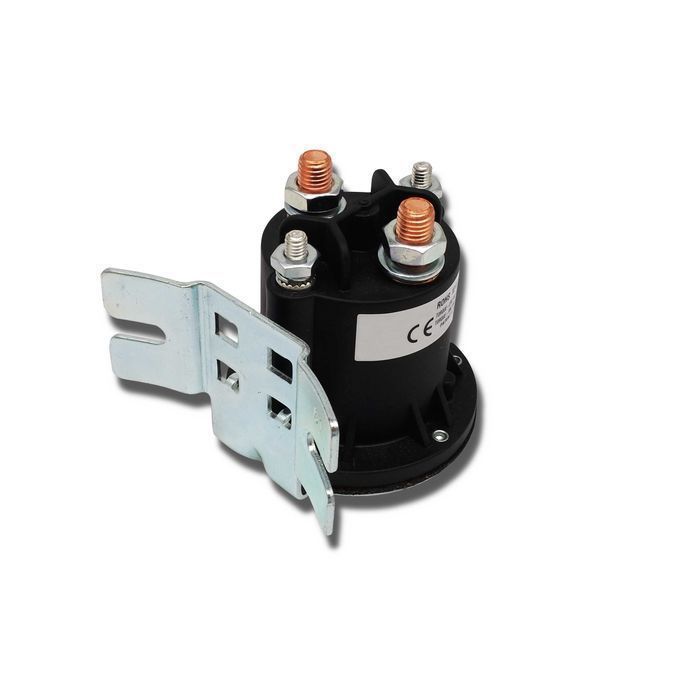

CEWKA - elektromagnes pompy hydraulicznej wywrotu 12V 200A
KOD SKRAW MET: [0291]
Producent: SM-G (SKRAW MET GROUP)

Zastosowanie:
Cewka znajduje zastosowanie w samochodach dostawczych i służy do załączania pompy elektrycznej.
Cewka doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Specyfikacja techniczna:
Napięcie: 12V
Natężenie: 200A
Rezystancja: 5.4Ω
Materiał łączenia: Miedź
Dopuszczalne temperatury: Od -40°C do +82°C
Metoda podłączenia: Pionowo lub poziomo
Maksymalna długość działania: 6 minut
Typ stycznika: SPST NO

Wymiar cewki (mm) na zdjęciu

Instrukcja montażu:
Wybierz miejsce montażu cewki.
Używając cewki jako wzoru zaznacz miejsca wywiercenia otworów montażowych.
Używając wiertła 1/4" wywierć otwory w zaznaczonych miejscach z poprzedniego kroku.
Zamontuj cewkę używając śrub z podkładkami 1/4".
Podłącz przewody zgodnie ze schematem podłączenia.

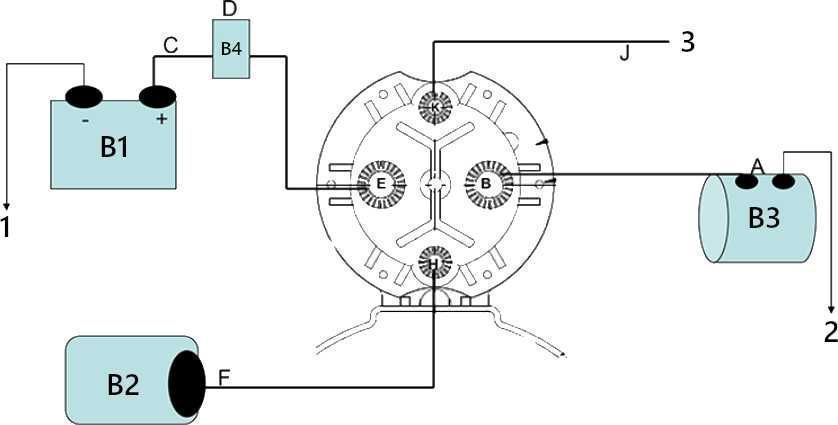

Schemat podłączenia:
1- Masa
2- Masa
3- Napięcie

B1- Zasilanie
B2- Przełącznik
B3- Odbiornik prądu
B4- Bezpiecznik
