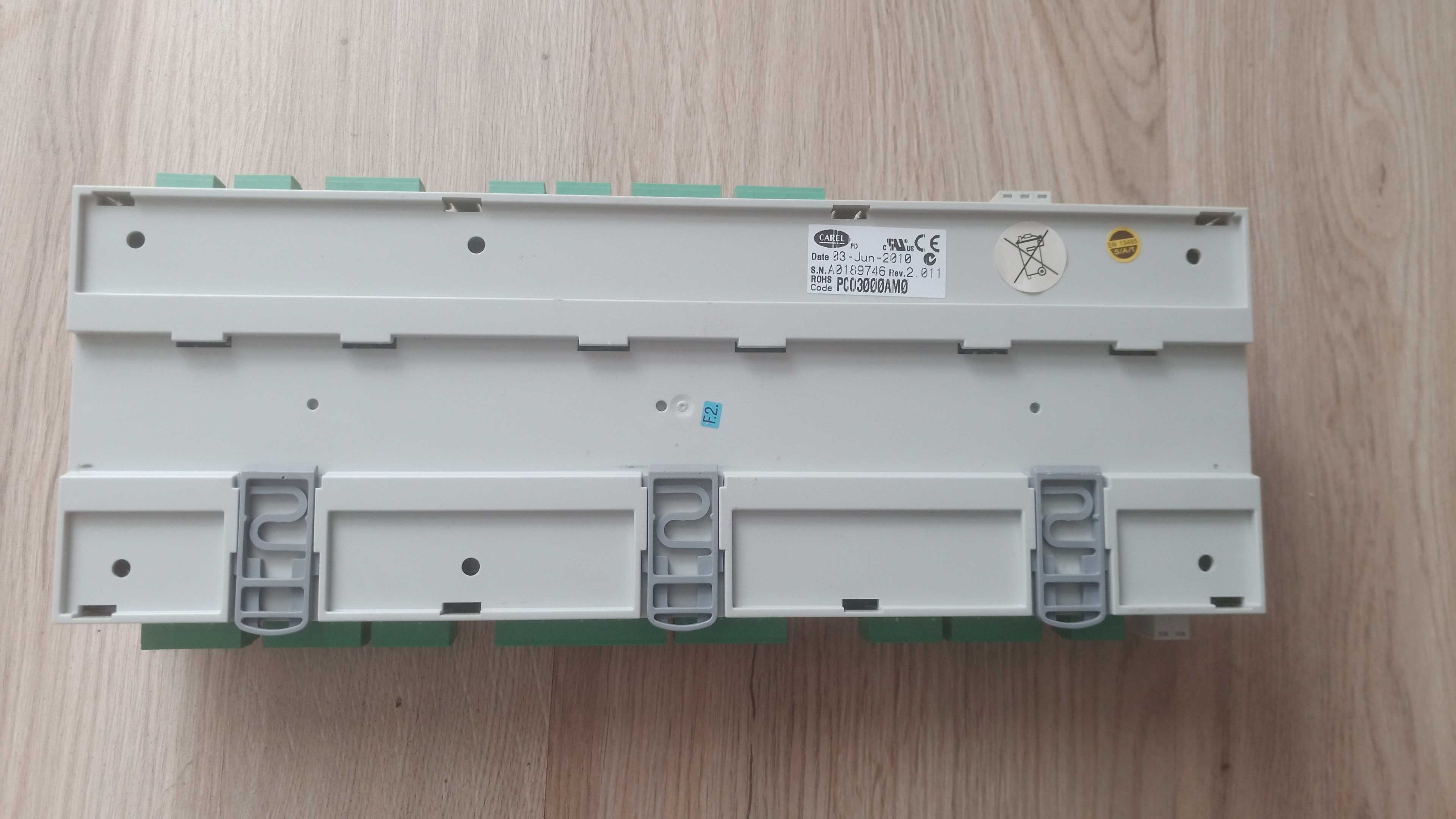

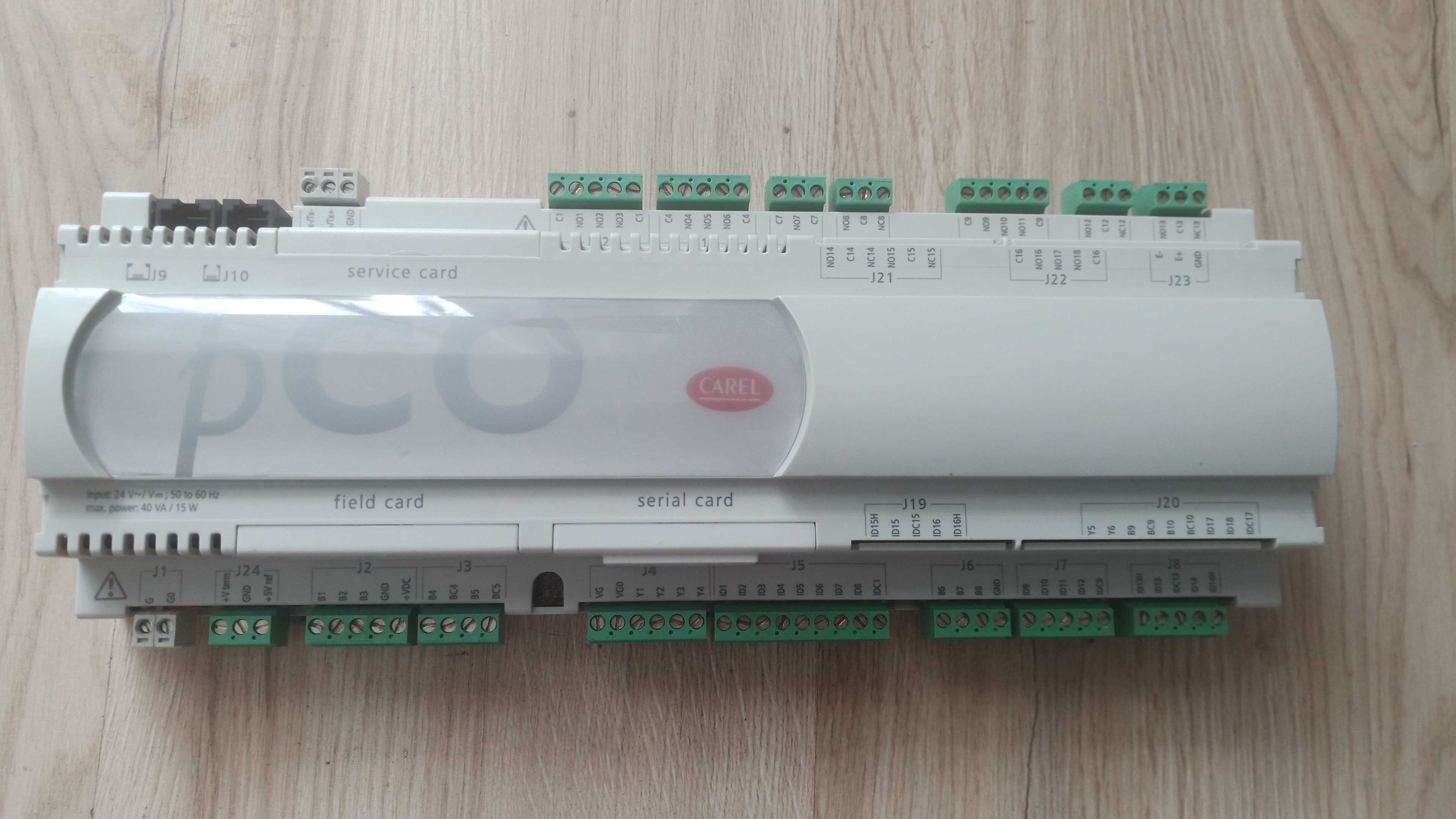

Kontroler pCO3 to elektroniczny kontroler oparty na mikroprocesorze, kompatybilny sprzętowo i programowo
kontrolery z rodziny pCO2. Sterownik wyprodukowany jest przez firmę CAREL w pełnej zgodności z wymaganiami europejskimi
Dyrektywa RoHS i jest przeznaczony do stosowania w systemach klimatyzacyjnych i chłodniczych. Takich kontrolerów jest bardzo
są uniwersalne i zapewniają elastyczne możliwości zastosowania w zależności od wymagań klienta. kontrolery pCO3
pracują pod kontrolą programową i są wyposażone w zestaw styków do podłączenia różnych urządzeń (sprężarki,
Fani. Program i aktualne parametry zapisywane są w pamięci flash oraz pamięci E2PROM, zapewniając tym samym bezpieczeństwo wszystkim
dane są gwarantowane nawet w przypadku awarii zasilania, bez konieczności stosowania akumulatora zapasowego. Program może być
pobieranie z komputera (szybkość przesyłania danych 28,8 kbps i 115,2 kbps) lub specjalny klucz programujący. Oprócz,
Kontroler pCO3 zapewnia możliwość podłączenia do sieci pLAN (pCO Local Area Network) i podobnie jak inne kontrolery,
pCO3
do dowolnych innych kontrolerów rodziny pCO sistema i terminali rodziny pGD. Wszystkie sterowniki podłączone do sieci
pLAN, może wymieniać dane (zmienne, cyfrowe lub analogowe, w zależności od używanej aplikacji).
oprogramowanie) z dużą szybkością. Można podłączyć do 32 urządzeń, w tym kontrolery pCO i
terminale. Zapewnia to sprawną wymianę informacji. Podczas instalowania opcjonalnej płyty kontrolera
pCO3 zapewnia możliwość połączenia poprzez protokół CAREL lub Modbus z systemami dyspozytorskimi/zdalnymi
praca. Producent oferuje również inne opcjonalne płytki umożliwiające podłączenie do systemu wysyłkowego poprzez
inne interfejsy z wyjątkiem RS485. Wreszcie, dzięki opcjonalnej karcie interfejsu szeregowego, kontroler może być
podłączyć do dalszej automatyki (np.: zaworów, rozszerzeń we/wy pCOe, elektronicznych napędów zaworów.
Kolejka:
• MAŁY, ŚREDNI, DUŻY, BARDZO DUŻY NIE i BARDZO DUŻY N.C.;
• z/bez wbudowanego terminala;
• z dodatkową pamięcią flash i optoizolowanym portem pLAN;
• z/bez wyjść cyfrowych z przekaźnikami półprzewodnikowymi
Uwaga: Program aplikacyjny można załadować do pamięci flash za pomocą klucza PCOS00AKY0, patrz rys. 6; Lub
komputerze za pomocą adaptera USB-485 „CVSTDUTLF0” i narzędzia „WINLOAD32” (zakupionego w firmie CAREL).
Odżywianie
Do zasilania jednego sterownika pCO3 należy zastosować transformator bezpieczeństwa klasy 2 o mocy co najmniej
50VA. Zabrania się podłączania kontrolera pCO3 i terminala (lub grupy kontrolerów i terminali pCO3) do tego samego źródła
zasilanie wraz z innymi urządzeniami elektrycznymi (rozruszniki i inne urządzenia elektromechaniczne)
wewnątrz panelu elektrycznego. Jeśli uzwojenie wtórne transformatora jest uziemione, upewnij się, że przewód uziemiający jest podłączony
do pinu G0. Wymóg ten dotyczy wszystkich urządzeń podłączonych do kontrolera pCO 3
. Kiedy jest pod napięciem
kilka kontrolerów pCO3
podłączony do sieci pLAN, sprawdź, czy piny G i GO są połączone (pin GO musi być
podłączone na wszystkich płytach). Więcej informacji na temat łączenia się z siecią pLAN i innych zagadnień można znaleźć w instrukcji CAREL pCO3
.
