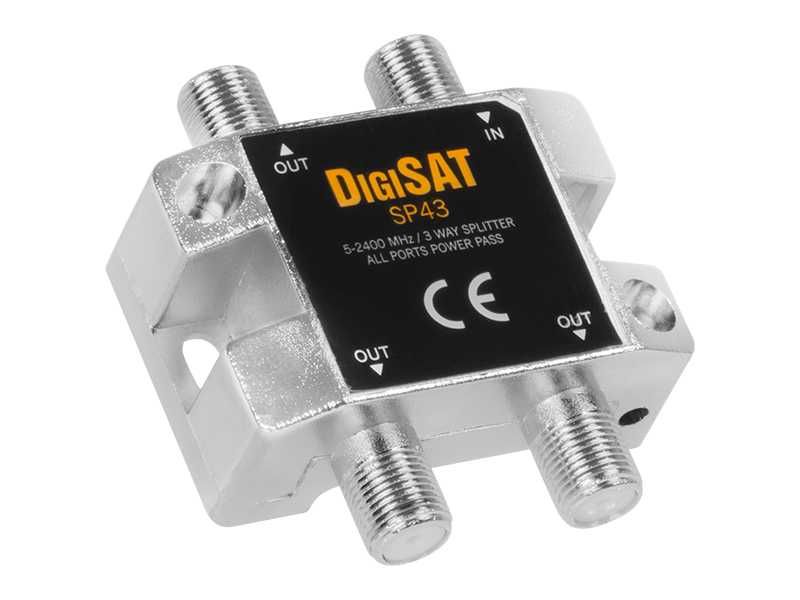

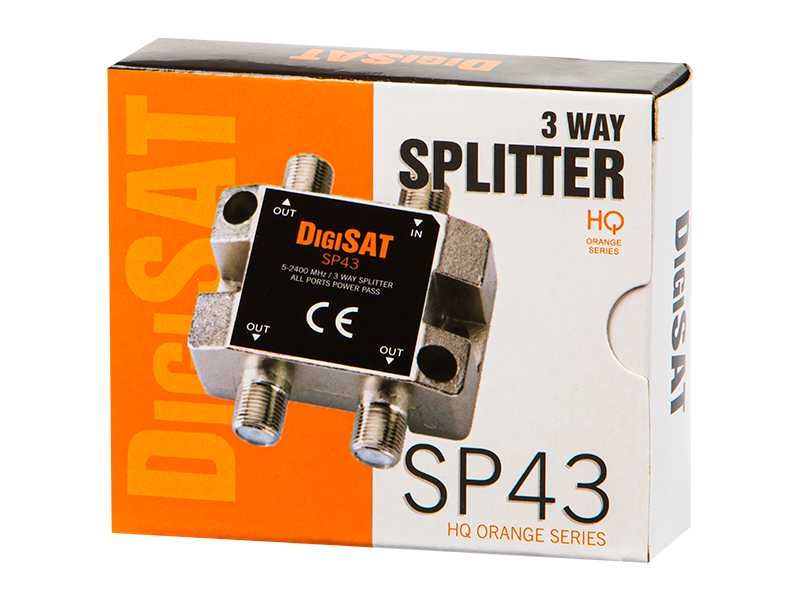

Rozgałęźnik F: GN-3GN SP43 DigiSat 5-2400MHz

Rozgałęźnik służy do rozgałęziania sygnałów radiowych i telewizyjnych w instalacjach antenowych zbiorowych oraz indywidualnych. Umożliwia on przejście sygnałów z jednego przewodu współosiowego na 3 przewody, przy zachowaniu równomiernego podziału mocy. Rozgałęźnik może być wykorzystywany zamiast gniazda abonenckiego końcowego, w przypadku gdy abonent chce podłączyć 3 odbiorniki TV.
Rozgałęźniki przeznaczone są do eksploatacji w pomieszczeniach zamkniętych. Układy elektroniczne rozgałęźników wykonane są techniką montażu powierzchniowego i zamknięte w korpusie w formie prostopadłościanu, odlewanym ze stopów cynku. Korpus zapewnia najwyższą skuteczność ekranowania oraz odporność mechaniczną.

Przejście zasilania: 24V 0.8A (max)
Współczynnik przesiewania: 5-2400MHz = 100dB
Podłączenie wejście/wyjścia: gniazda typu F
Impedancja 75 ohm
Obudowa cynkowa, odlewana pod ciśnieniem, niklowana
Bardzo skuteczne ekranowanie

Specyfikacja:

Zakres 5-40MHz:
Tłumienie przelotowe: 7.5dB
Separacja wyjść: >22dB
Sygnał zwrotny: >10dB

Zakres 40-1000MHz:
Tłumienie przelotowe: 8.0dB
Separacja wyjść: >20dB
Sygnał zwrotny: >12dB

Zakres 1000-1750MHz:
Tłumienie przelotowe: 9.5dB
Separacja wyjść: >20dB
Sygnał zwrotny: >12dB

Zakres 1750-2400MHz:
Tłumienie przelotowe: 10.5dB
Separacja wyjść: >20dB
Sygnał zwrotny: >10dB
