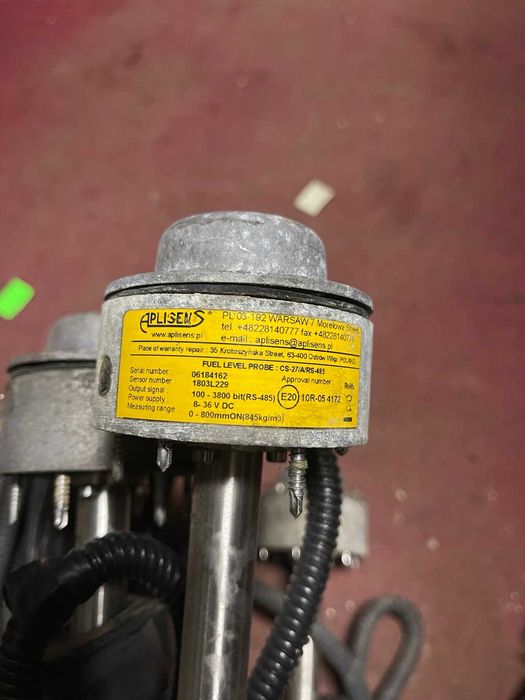

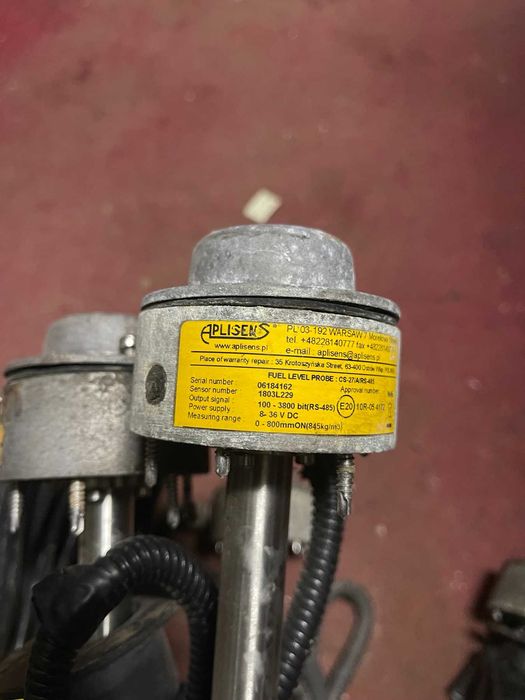

Sonda CS-27 do pomiaru poziomu paliwa znajduje zastosowanie w zbiornikach pojazdów samochodowych, maszyn roboczych i lokomotyw.

Jak działa sonda CS-27 GPS Sonda złożona jest z dwóch części:

część czujnikowa z elektroniką umieszczoną w stalowej rurzeczęść w aluminiowej obudowie, która może być plombowanaW sondzie wykorzystywana jest zależność między wysokością słupa cieczy a wywołanym ciśnieniem hydrostatycznym. Czujnik piezorezystancyjny oddzielony od medium przez membranę separującą pełni funkcję elementu pomiarowego. Pomiar ciśnienia dokonywany jest na poziomie membrany zanurzonej sondy (5 mm powyżej dna zbiornika). Sonda mierzy ciśnienie atmosferyczne lub wewnątrz zbiornika w zależności od rodzaju zbiornika (bezciśnieniowy lub ciśnieniowy).

Jak zamontować sondęSzczegółowy opis montażu znajduje się w Instrukcji obsługi znajdującej sie na stonie producenta . Sonda jest przystosowana do podłączenia z urządzeniami rejestrującymi:

rejestratorem danych o wejściu analogowym napięciowym,rejestratorem danych o wejściu cyfrowym z interfejsem w standardzie RS-232 (3,3V) lub RS-485.

Producent - AplisensZakres pomiarowy - 0800mm H2ODługość rury w zbiorniku L - 800mmDopuszczalne przeciążenie - 100kPaBłąd podstawowy - 0,16%Histereza, powtarzalność - 0,05%Stabilność długoterminowa - 0,1 procent na dwa lataZakres temperatury pracy - -25 do 80CZakres temperatury kompensacji - -25 do 40CSygnał wyjściowy - 0 - 10 V;0 - 5 V, 0 - 4,5 V, 0 - 2,5 V 100-3800 bitówBłąd od zmian napięcia zasilania - 0,05%Stopień ochrony obudowy - IP 68Błąd dodatkowy od zmian temperatur - 0,3%/10C
