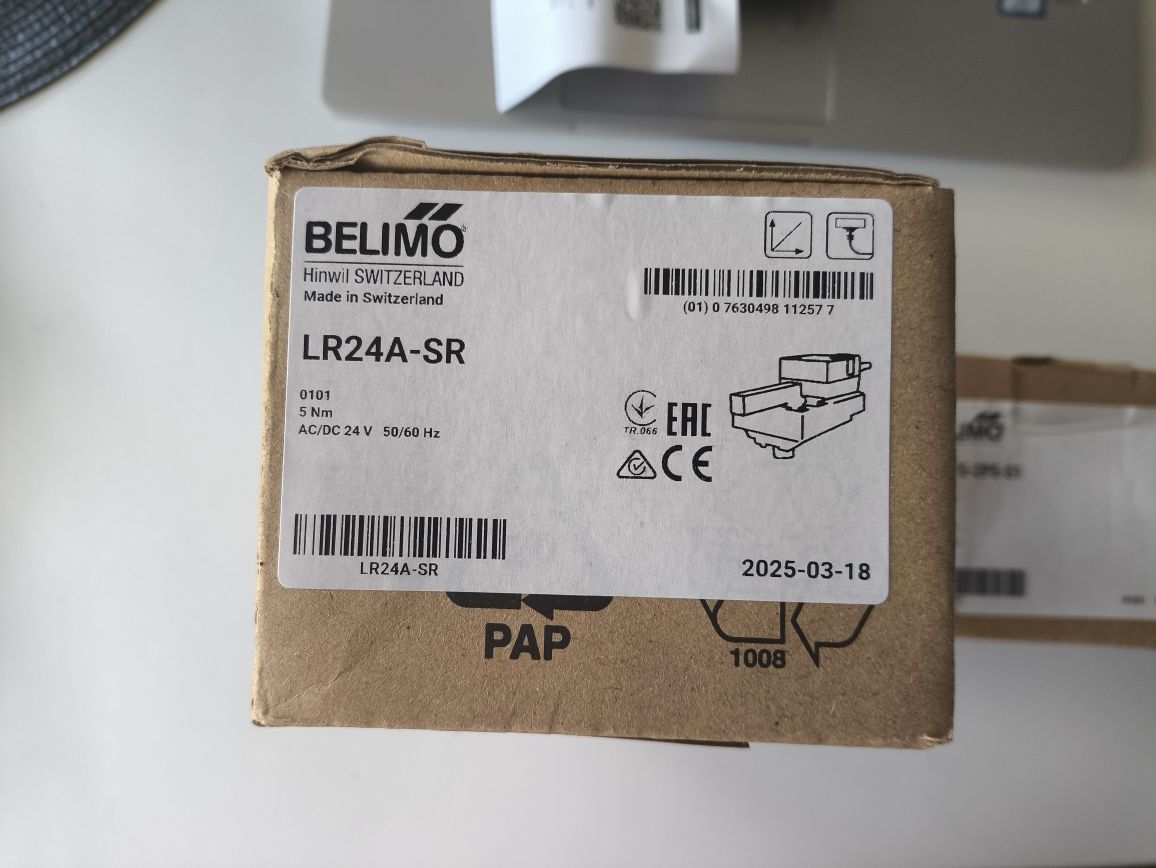

Dzień dobry na sprzedaż posiadam nowy, nieużywany, oryginalnie zapakowany zestaw siłownika Belimo LR24A-SR plus zawór trójdrogowy Belimo R3015-2P5-S1

Dane techniczne
Napięcie AC/DC
AC/DC 24 V
Pobór mocy (ruch)
1.5 W
Pobór mocy (podtrzymanie)
0.4 W
Moc znamionowa
3 VA
Przyłącze regulacji zasilania
Kabel 1 m, 4x 0.75 mm²
Moment obrotowy
5 Nm
Rodzaj sterowania
DC 2...10 V
Przestawianie ręczne
Przyciskiem, z możliwością blokady
Czas ruchu (silnik)
90 s / 90°
Kategoria ochronna
IP54
Stopień ochrony NEMA
NEMA 2
Typ obudowy
UL Enclosure Type 2
Temperatura otoczenia
-30...50°C [-22...122°F]

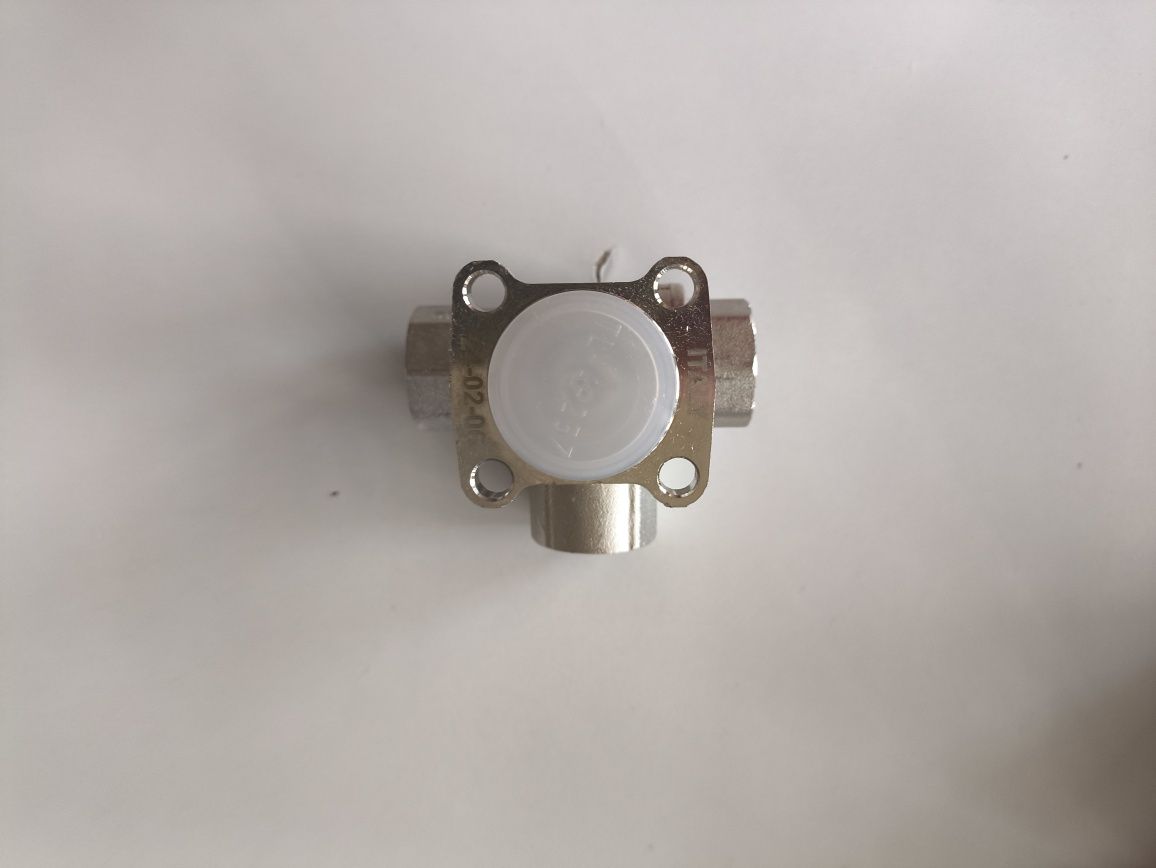

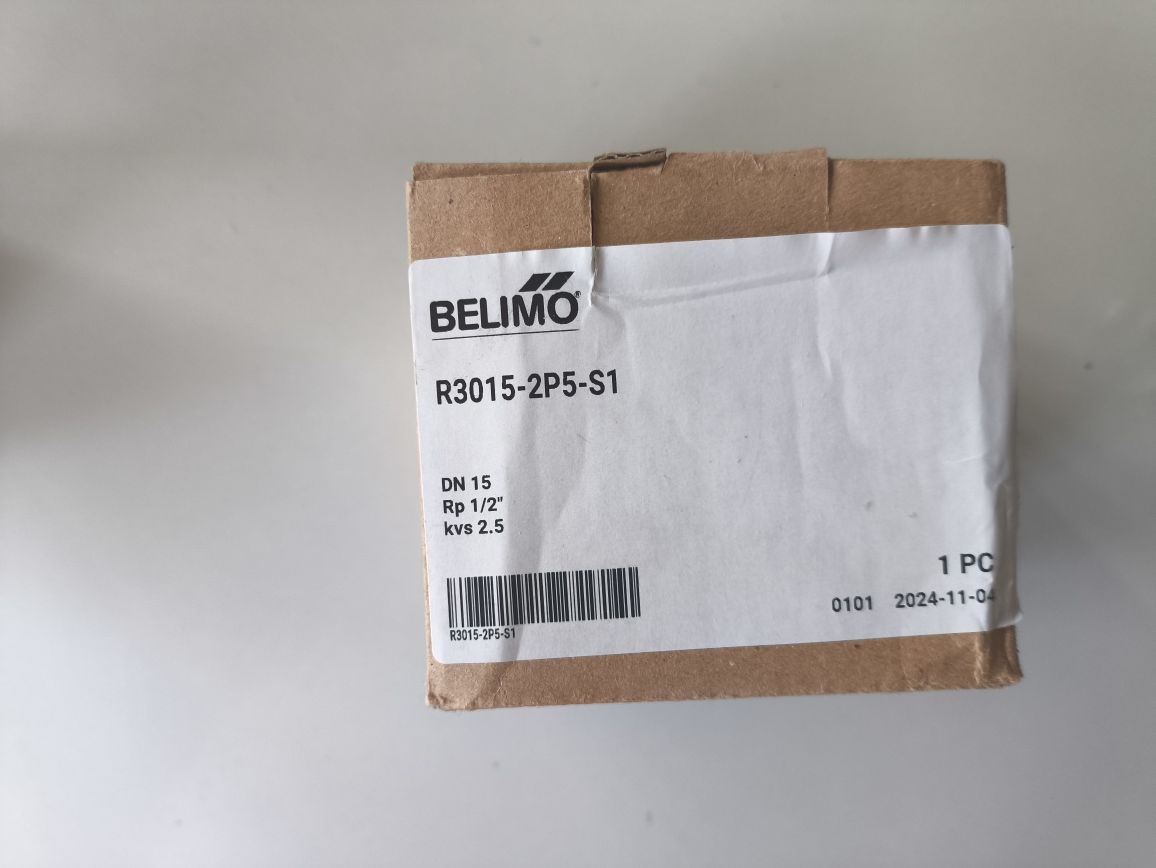

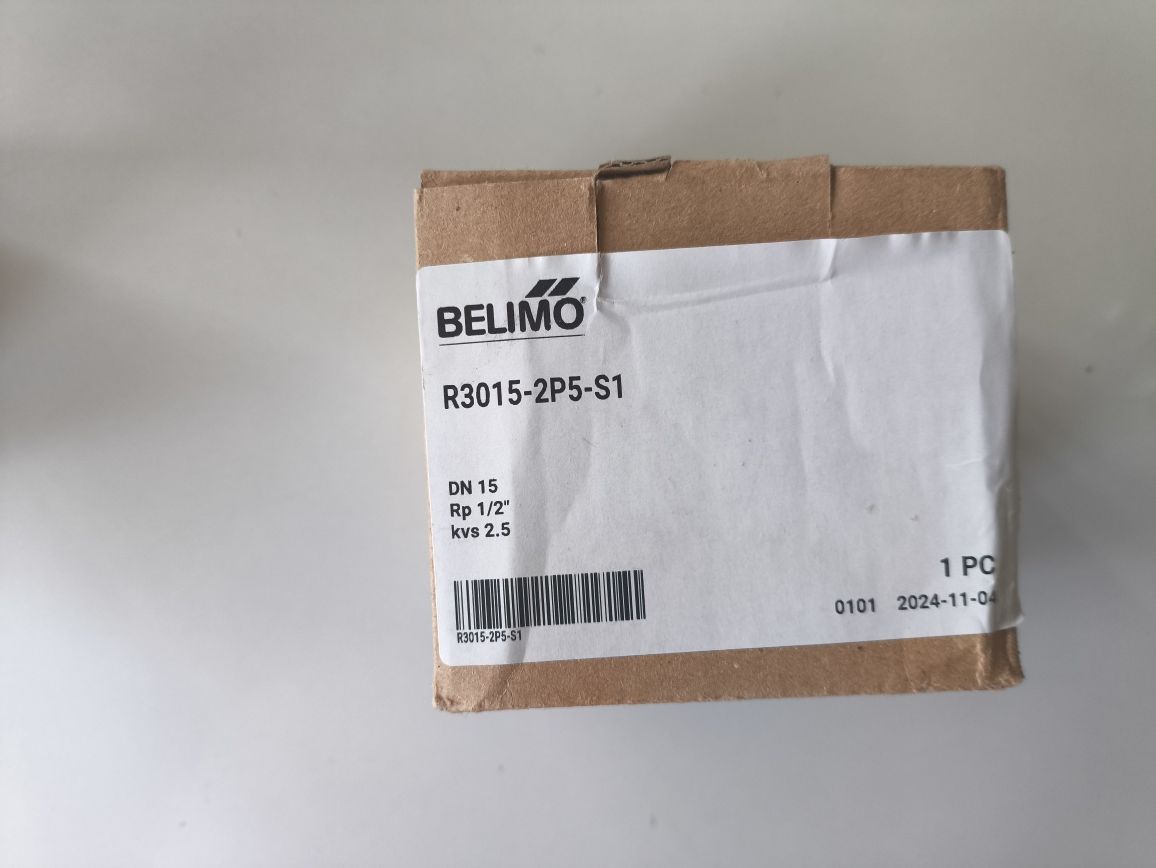

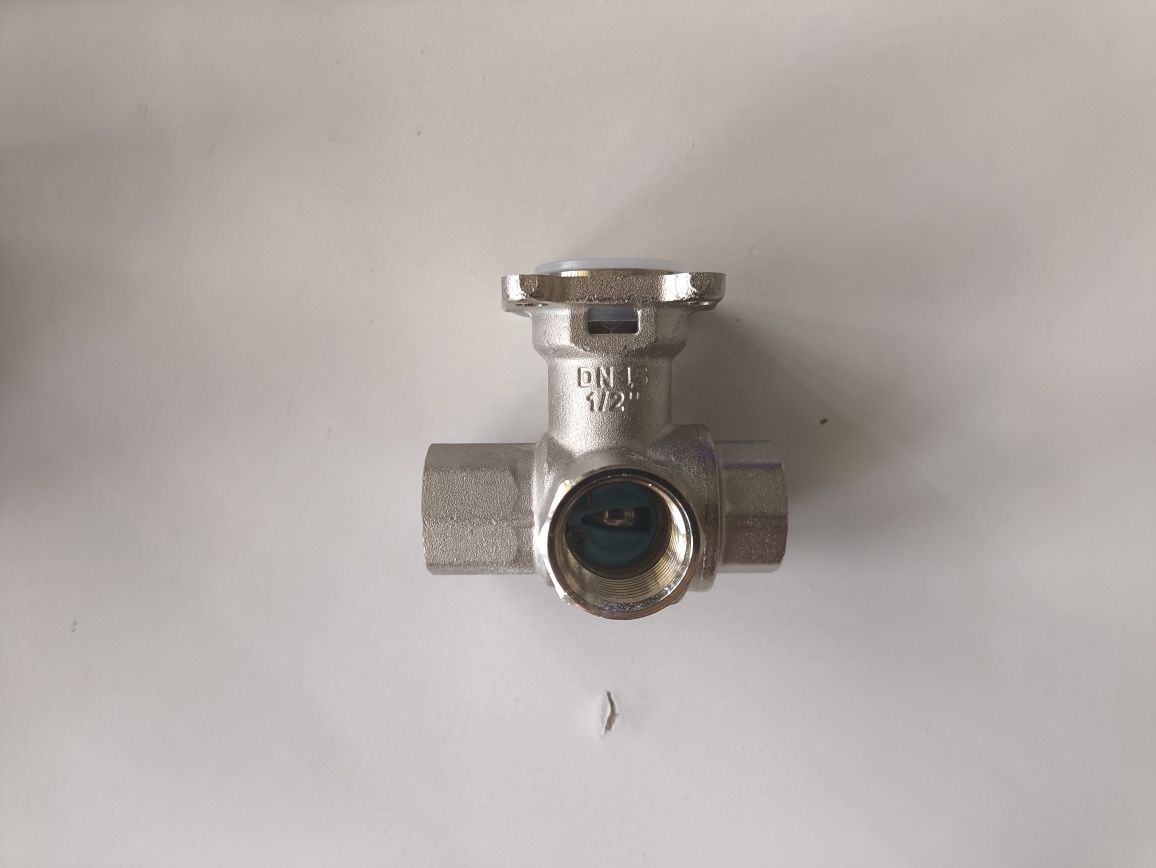

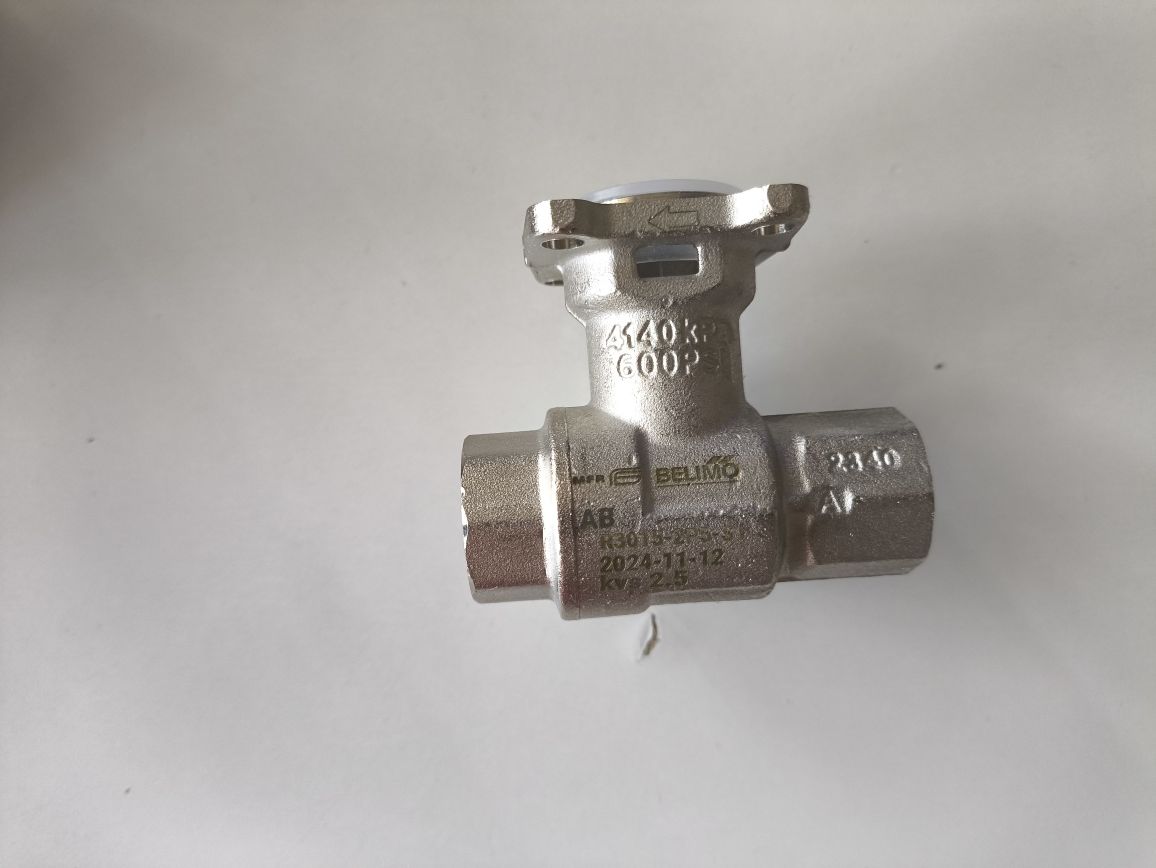

Belimo R3015-2P5-S1 - 3-drogowy zawór kulowy / gwint wewnętrzny / DN15 / kvs 2.5

Dane funkcjonalne
Czynnik woda zimna i gorąca
woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika -10...+120ºC
Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu.
Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika.
Ograniczenia można znaleźć w odpowiednich kartach katalogowych siłowników.
Ciśnienie zamknięcia Δps 1400 kPa
Różnica ciśnień Δpmax 350 kPa (200 kPa w celu zapewnienia cichej pracy)
Natężenie przepływu obejście B - AB: 70% wartości kvs
Charakterystyka przepływu ścieżka regulacji A - AB: charakterystyka stałoprocentowa (VDI/VDE 2178)
zoptymalizowane w zakresie otwarcia
obejście B - AB: liniowa (VDI/VDE 2178)
Dopuszczalne przecieki ścieżka regulacji A - AB: nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
obejście B - AB: klasa szczelności I (EN 1349 oraz EN 60534-4) 1...2% wartości kvs w odniesieniu do największej wartości dla danej średnicy nominalnej DN
Kąt obrotu 90º
Zakres roboczy ścieżka regulacji A - AB: 15...90º
obejście B - AB: 15...70º
Przyłącze rurowe gwint wewnętrzny zgodnie z ISO 7-1
Sposób montażu pionowy do poziomego (względem wrzeciona)

Materiał
Korpus zaworu niklowany korpus mosiężny
Element zamykający stal nierdzewna
Oś stal nierdzewna
Uszczelnienie wrzeciona pierścień samouszczelniający (o-ring) z EPDM
Gniazdo PTFE, pierścień samouszczelniający (o-ring) z EPDM
Kryza regulacyjna DN15...DN50: ETFE
DN40, DN50: stal nierdzewna
