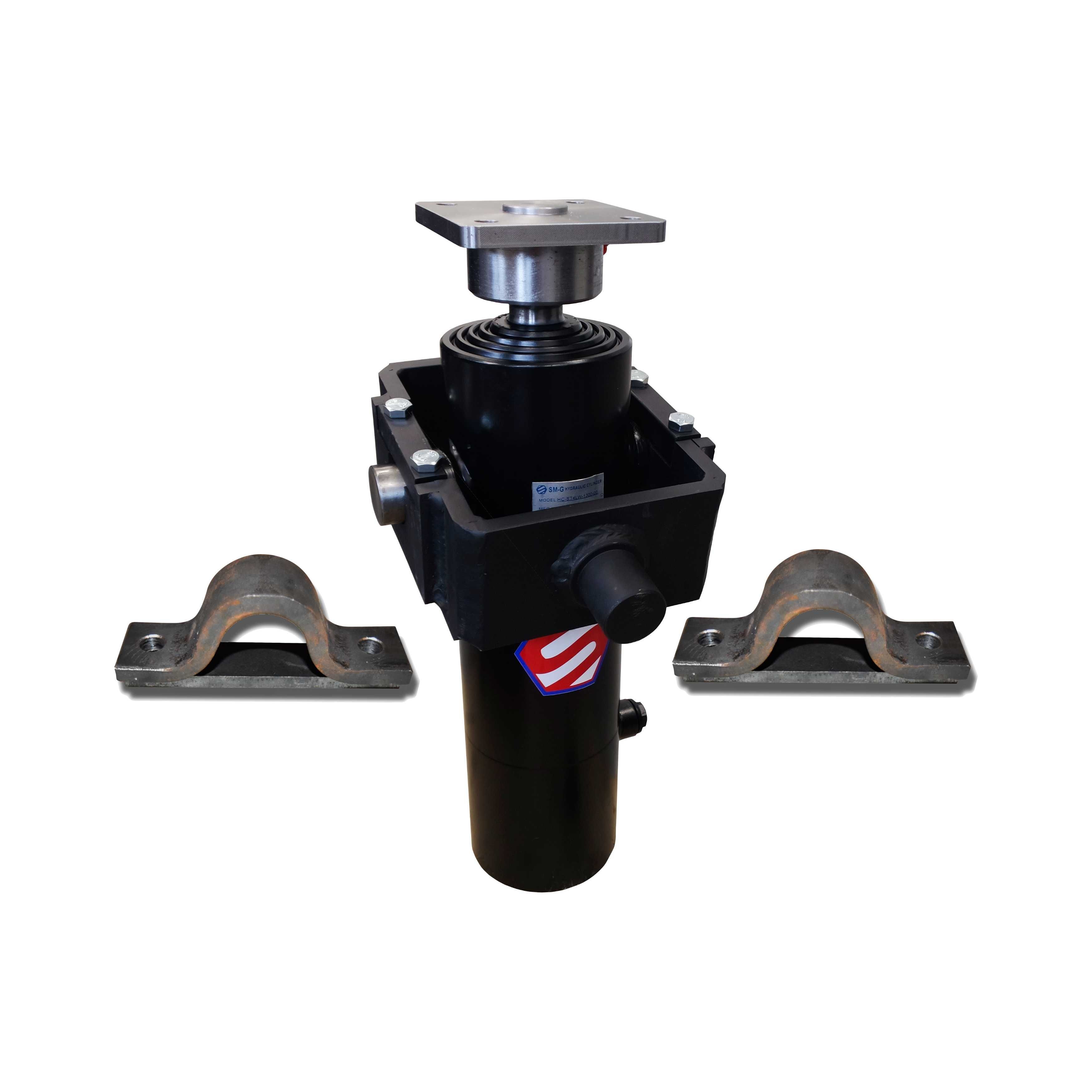

Siłownik Hydrauliczny o skoku 1300 mm wraz z gniazdem, kołyską oraz mocowaniami
KOD SKRAW-MET: [8647]
Producent: SM-G (SKRAW-MET Group)

Warto wiedzieć dokonując wyboru dostawcy siłownika

Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru.

Siłownik montowany w przyczepach i pojazdach specjalistycznych.

Ze względu na swoją budowę stosowany w przyczepach wywrotek z wywrotem na 3 strony (na tył i boki) takich jak:
D-47
PRONAR
T-654
T-169
T-655
T-117
T-669 i innych.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

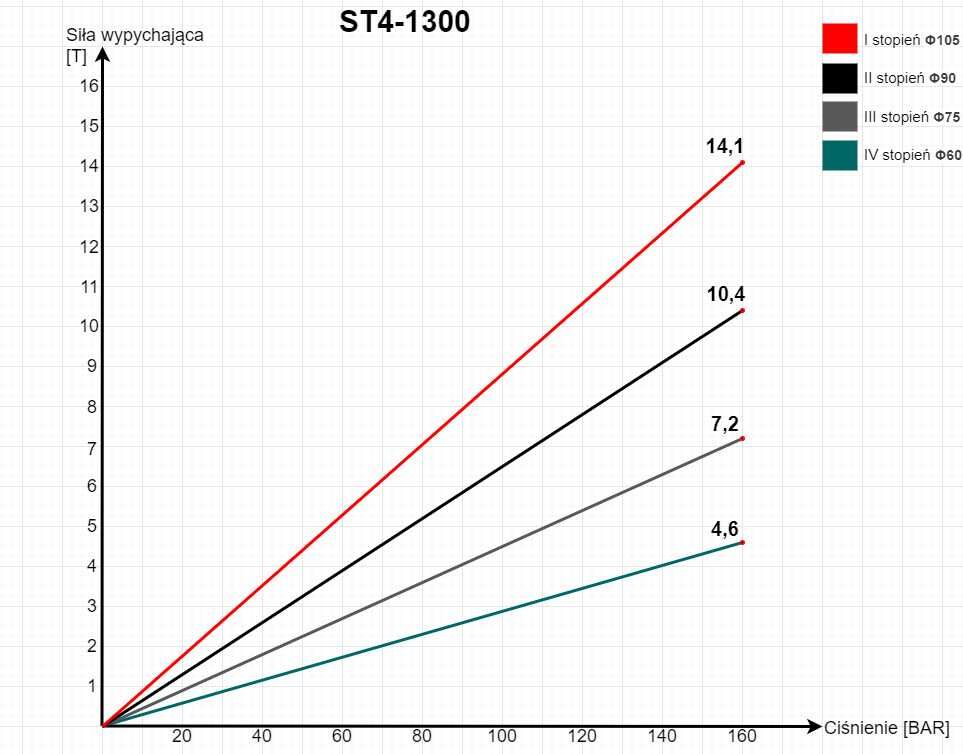

Maksymalny udźwig 8 TON

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się tabela doboru siłownika teleskopowego.

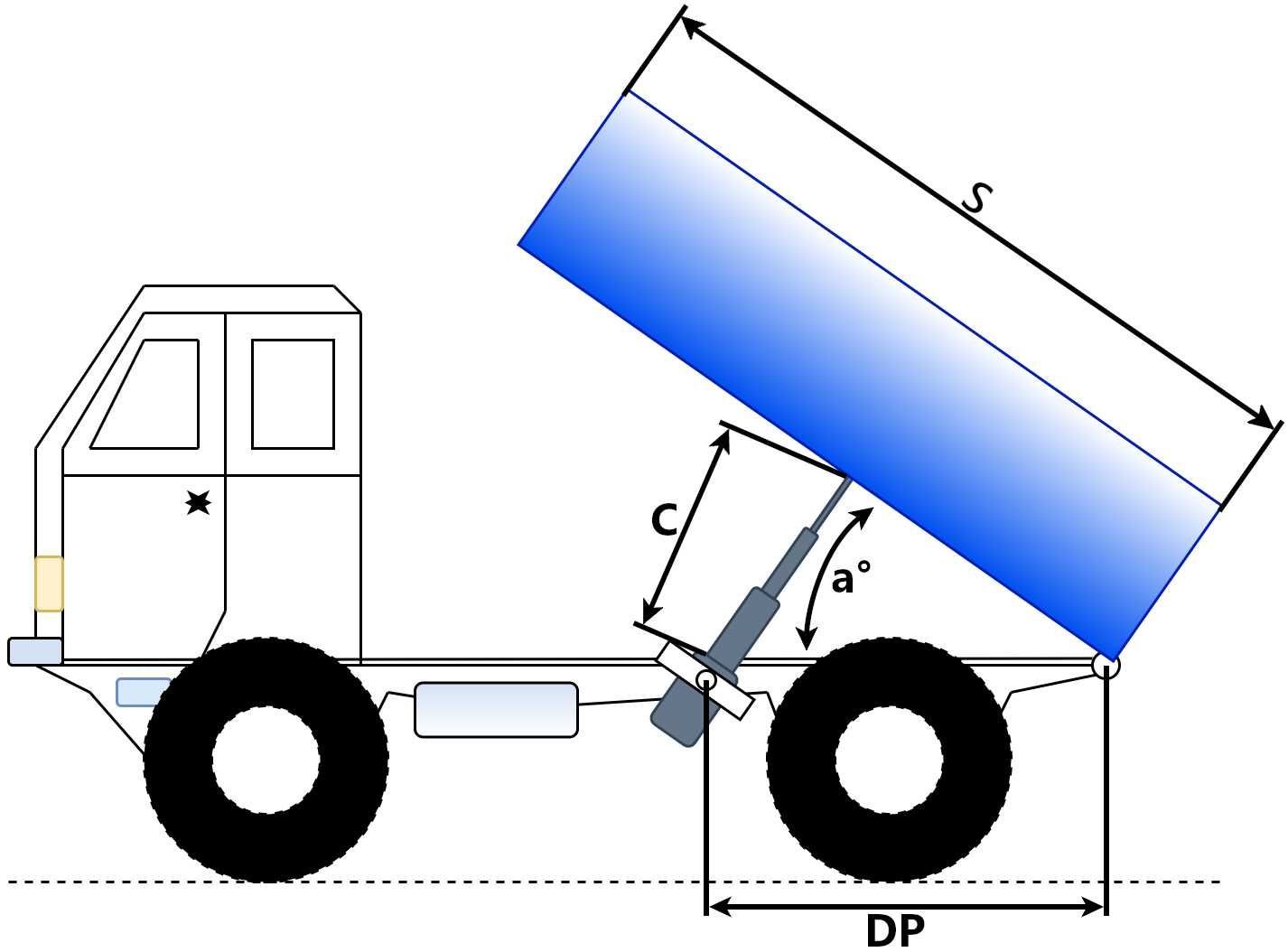

DP - odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )

a° - kąt nachylenia nadwozia przyczepy

C - skok siłownika w mm

S = DP*2

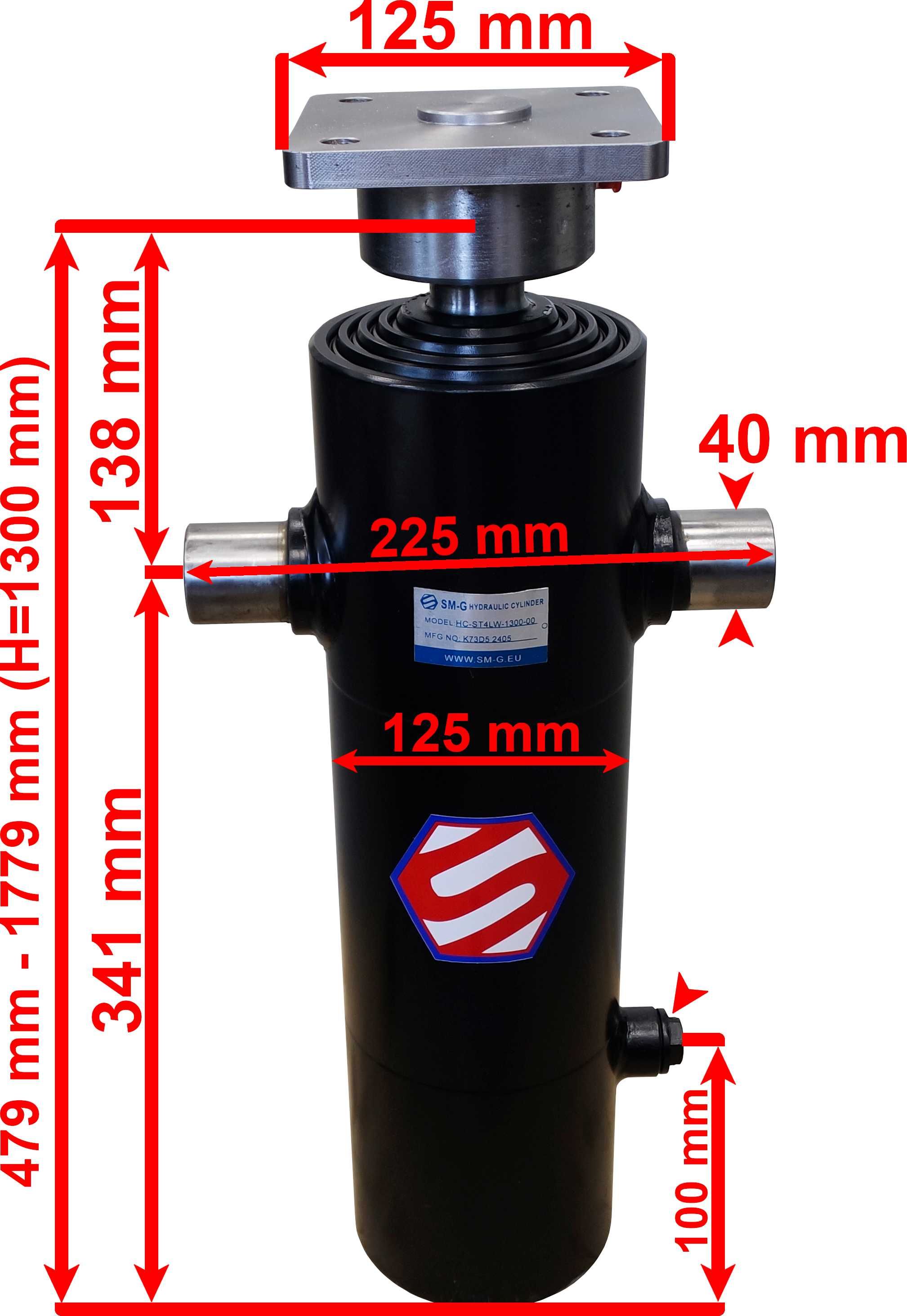

Specyfikacja techniczna siłownika:
Czterostopniowy,
Długość siłownika w stanie spoczynku 479 mm
Skok siłownika 1300 mm
Długość siłownika całkowicie rozsuniętego 1779 mm
Średnica siłownika 125 mm
Przyłącze przewodu olejowego: M22x1,5 wewnętrzny

Zapotrzebowanie oleju: 8 litrów

Maksymalne ciśnienie robocze: 18 MPa

Ciśnienie nominalne: 16 MPa

Ciśnienie próbne: 20 MPa

Ciśnienie rozruchu: 0,5 MPa

Prędkość rozsuwania/składania tłoków: 0,5 m/s

Dopuszczalna temperatura otoczenia -40'C do +60'C

Dopuszczalna temperatura oleju -15'C do +80'C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Gniazdo siłownika hydraulicznego

Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych, posiadających wywrot.

Specyfikacja techniczna gniazda:
Gniazdo na kulę o średnicy 55 mm
Gniazdo posiada 4 otworów fi 13 mm
Wysokość gniazda 54 mm
Zabezpieczane dwiema panewkami plus pierścień segera
Gniazdo smarowane przez kalamitkę

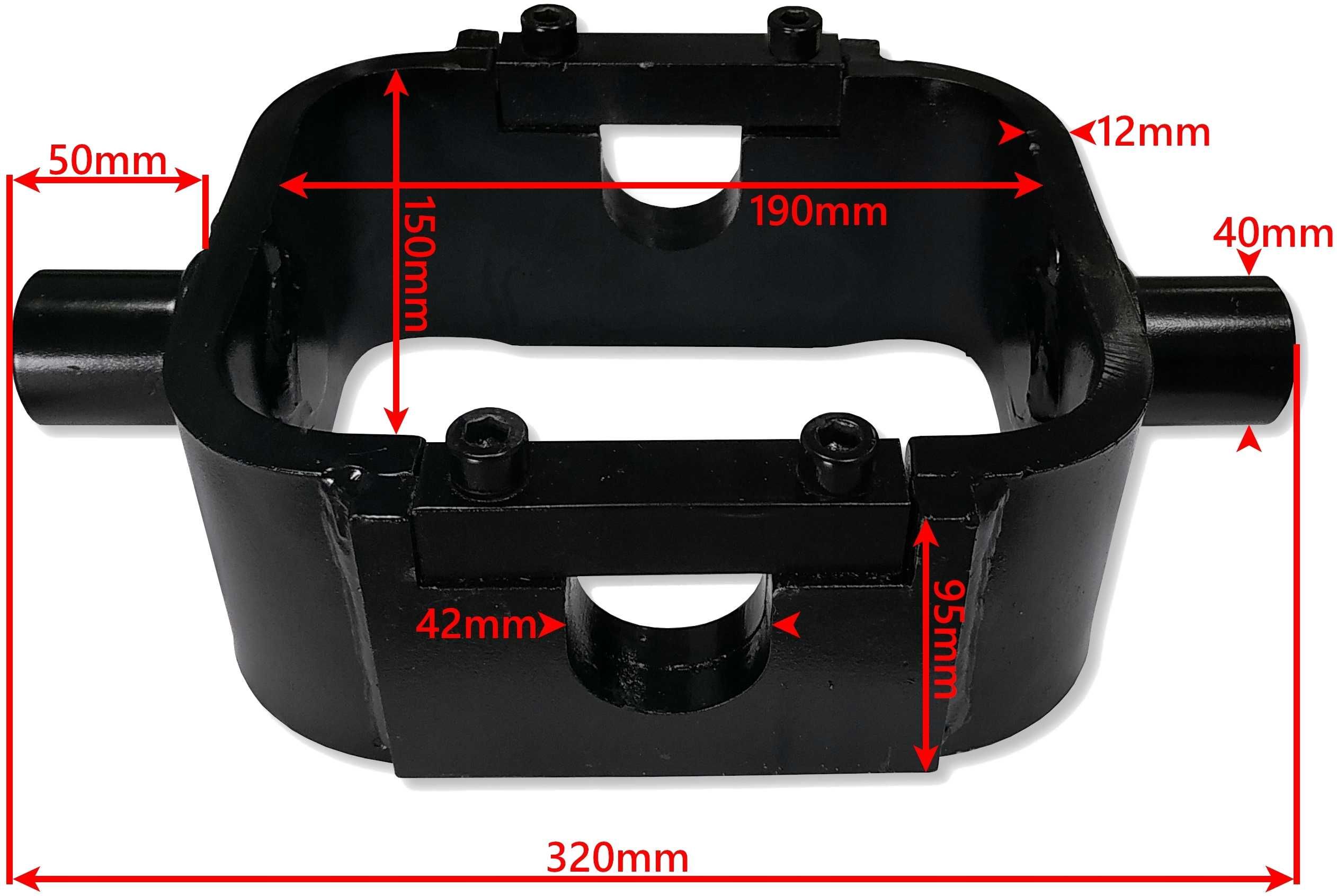

Mocowanie wzmocnione siłownika (kołyska)

Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.

Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrot przyczepy.

Specyfikacja techniczna kołyski:

Szerokość wewnętrzna: 190 mm x 150 mm.

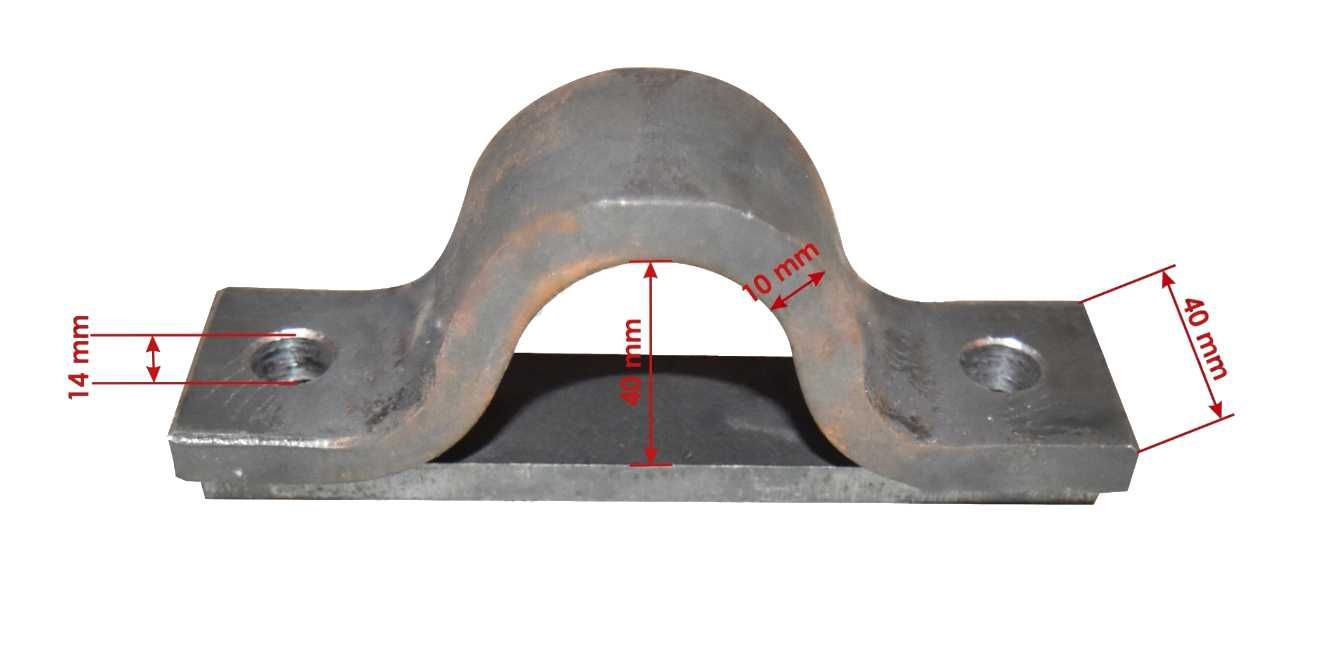

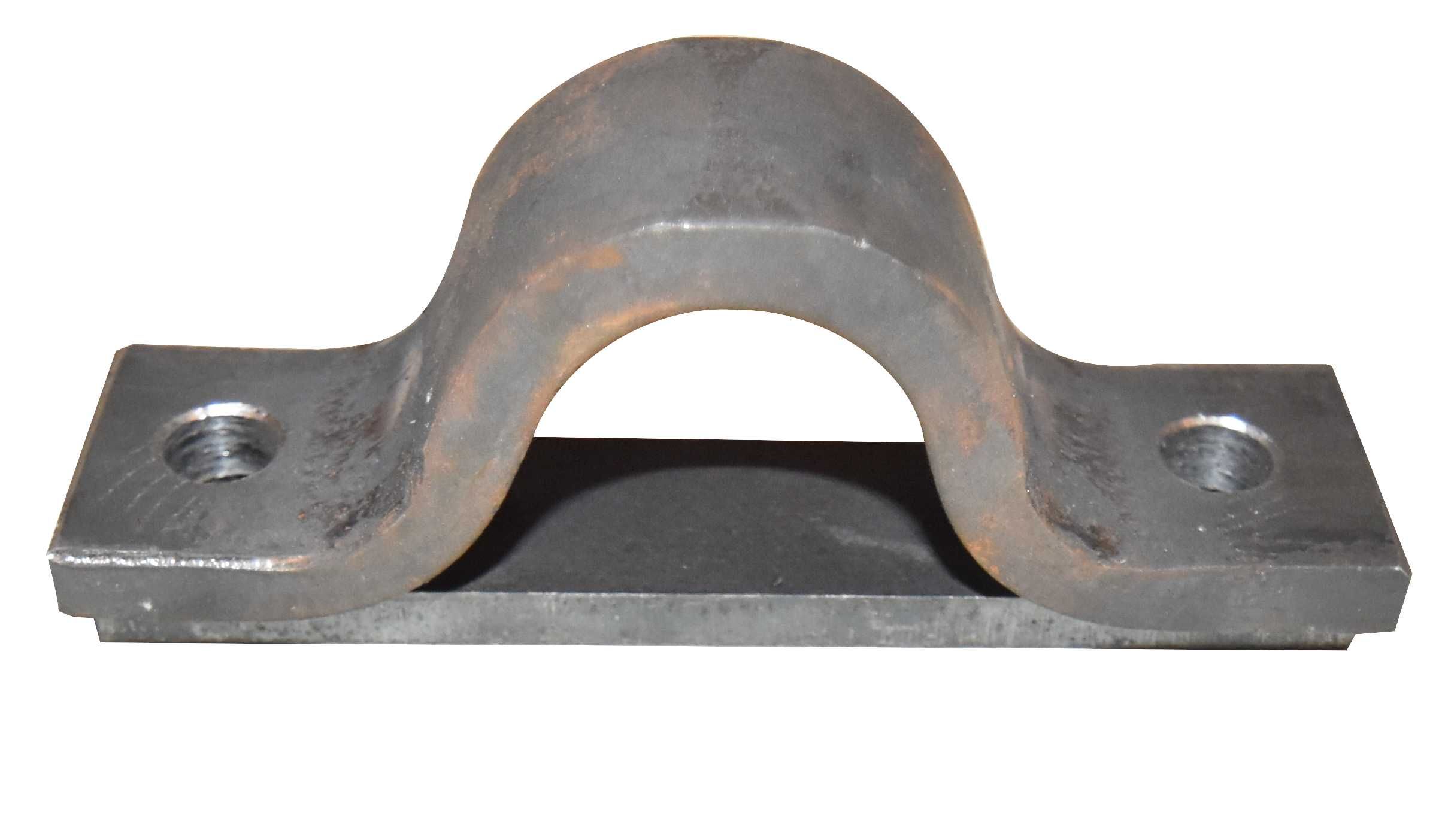

Specyfikacja techniczna mocowania:
Szerokość otworu: 40 mm
Średnica otworów montażowych: 14 mm,
Mocowanie składa się z dwóch elementów
