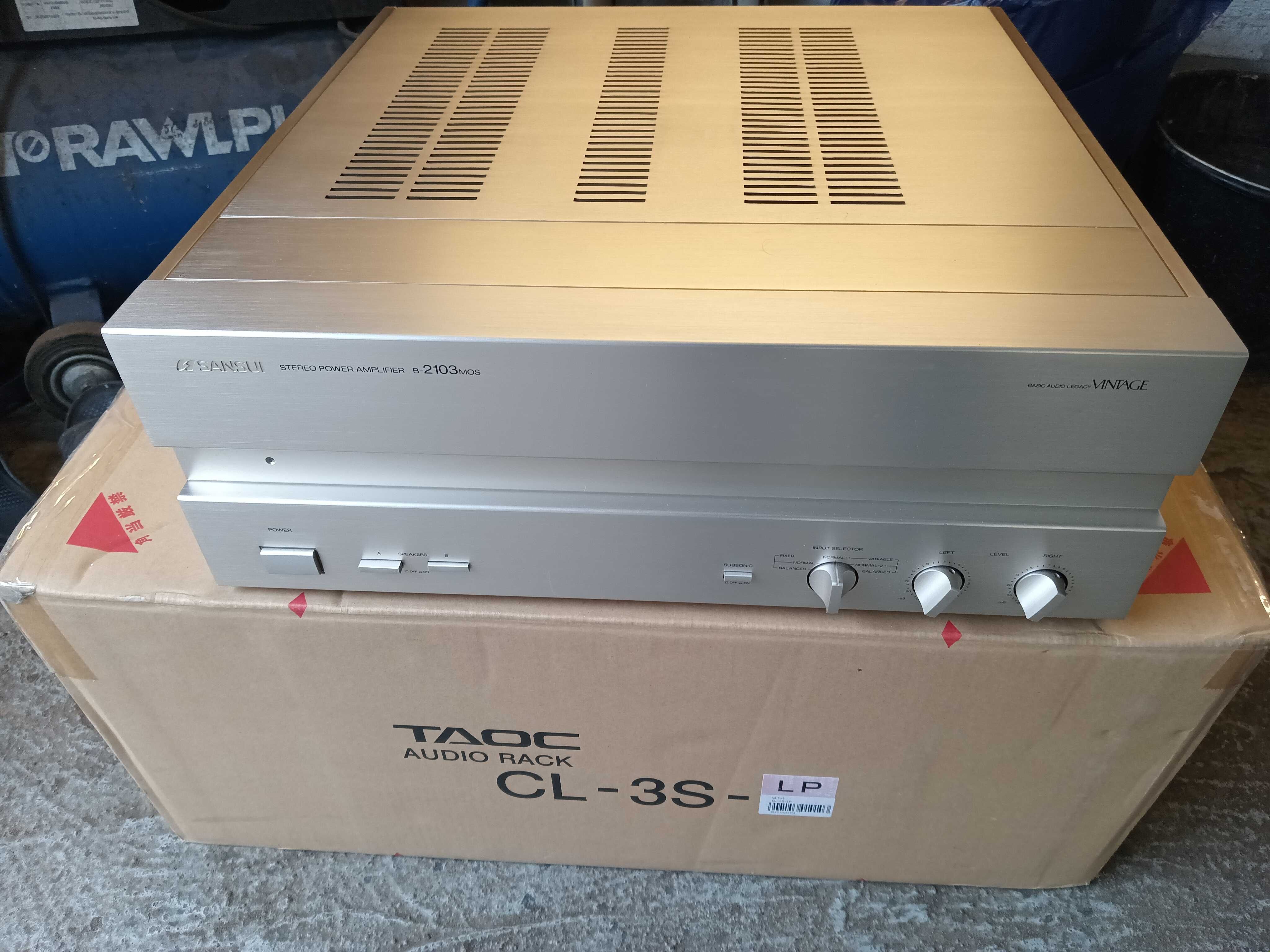

Sprzedam końcówkę mocy Sansui b2103 . Sprzęt jest w rewelacyjnym stanie jak na swój wiek i oczywiście cały w oryginalnym stanie. Specyfikacja
110 W + 110 W (8 Ω)
Całkowity współczynnik zniekształceń harmonicznych (przy efektywnym wyjściu) 0,008% (8 Ω)
Współczynnik zniekształceń modulacji krzyżowej 0,008% (8 Ω)
Współczynnik tłumienia 200 (8 omów)
Pasmo przenoszenia (1 W) Prąd stały ~ 300 kHz, + 0 -3 dB
Czułość wejściowa / Impedancja wejściowa (1 kHz) 1V/10kΩ
Stosunek sygnału do szumu (sieć A) 110 dB lub więcej
Dynamiczna moc 190 W (6 Ω)
240 W (4 Ω)
320 W (2 Ω)
Zniekształcenie obwiedni Poniżej limitu pomiaru
Szczep TIM (SZCZEP) Poniżej limitu pomiaru
Szybkość narastania 150 V/μs
Czas narastania 0,5 μ sek.
Separacja kanałów (1 kHz) 90 dB lub więcej
Filtr poddźwiękowy 10 Hz (-3dB), 6dB/okt.
Impedancja obciążenia 4 ~ 16 Ω
Moc 100 V AC, 50 Hz/60 Hz
Znamionowy pobór mocy 350 W
Wymiary zewnętrzne Szerokość 450x Wysokość 173x Głębokość 477 mm
Waga To stereofoniczny wzmacniacz mocy, który wykorzystuje element MOS FET i został zaprojektowany tak, aby wykorzystać jego możliwości.

Wyposażony w obwód równoważący α-X, który zapewnia spójną pracę równoważącą od wejścia źródłowego do napędu głośnika.
Stopień wyjściowy to typ push-pull MOS FET mocy, a łącznie cztery wzmacniacze wyposażone zarówno w + -, jak i głośniki lewy i prawy są napędzane w tych samych warunkach.
W rezultacie obwód wzmacniacza i obwód uziemienia wzmacniacza są całkowicie oddzielone, a sam obwód zasadniczo eliminuje zniekształcenia w fazie spowodowane przez prąd elektromotoryczny wsteczny i szum zewnętrzny generowany w głośniku.
Ponadto NFB przyjmuje unikalną konfigurację sprzężenia zwrotnego równowagi, która przechodzi z wyjścia strony + do wejścia strony - i z wyjścia strony - do wejścia strony +, aby uzyskać szeroki zakres.

Para MOS FET mocy, 2SK405/2SJ115 jest używana jako element wyjściowy stopnia mocy.
Ten element ma doskonałą liniowość i umożliwia stabilne wzmocnienie o dużej prędkości, ponieważ nie występuje efekt akumulacji.
Ponadto, MOS FET ma wysoką ciszę na poziomie minutowym, niski współczynnik zniekształceń, niską impedancję, zaawansowany obwód równoważący α-X i sekcję zasilania, aby wydobyć oryginalną jakość dźwięku MOS FET.

Aby poradzić sobie z zakresem dynamiki, takim jak źródło cyfrowe, kaskadowe połączenie FET jest używane do wejścia, a NOWY diamentowy obwód różnicowy, który może wyjąć wyjście po stronie - bez odwrócenia fazy w stopniu mocy, jest przyjęty.
W połączeniu z zasilaczem sterownika, wykazuje doskonałą liniowość, dużą zdolność zasilania prądem i szybką odpowiedź oraz tłumi utratę dźwięku spowodowaną zniekształceniem TIM.

Aby zmaksymalizować działanie wzmacniacza MOS FET, który wymaga stabilnego dużego prądu, jest on wyposażony w zasilanie niezależnego zasilania wszystkich stopni.
Dążymy do niskiej impedancji i dużej prędkości i uzyskujemy stabilny prąd, stosując wysokowydajny elektrolityczny kondensator elektrolityczny i szybką diodę odzyskiwania, a także strukturę kontroli drgań i transformator o niskim upływie pierwotnie opracowany wyłącznie dla B-2103.
Ponadto przyjęto zrównoważoną konfigurację pętli zamkniętej, w której każdy stopień jest niezależnym zasilaczem, a zasilacz końcowy jest oddzielony od obwodu uziemienia, aby zapobiec pogorszeniu jakości dźwięku z powodu niezrównoważonego zasilania oraz naturalnych drgań i szumów zasilacza.

Aby wyeliminować wpływ drgań zasilacza i układu sygnałowego, który jest przeszkodą dla reprodukcji stereo, zasilacz umieszczono w centrum wzmacniacza, a jednostki mocy rozmieszczono symetrycznie, wykorzystując konstrukcję twin mono.
Poprzez optymalizację wyważenia konstrukcji, kontrolowane jest generowanie i przenoszenie drgań transformatora mocy i kondensatora. Ponadto, poprzez realizację najkrótszego obwodu, lokalizacja obrazu dźwiękowego i charakterystyki fazowe są ulepszone.

Aby jeszcze bardziej kontrolować naturalne i zewnętrzne drgania wzmacniacza, wprowadzono zintegrowany mechaniczny system sprzężenia zwrotnego.
Na przykład, tranzystor MOS FET jest umieszczony pomiędzy czystymi płytkami miedzianymi, a czysta miedź jest używana do transformatorów, płyt dolnych, izolatorów i innych części.
Ponadto, arkusz teflonu jest używany do izolacji między płytą dolną a izolatorem, aby odciąć przenoszenie drgań i utrzymać czystość sygnału muzycznego.

Części, które decydują o jakości dźwięku są pozłacane, niemagnetyczne, o niskiej impedancji, dużej prędkości i odporne na drgania.

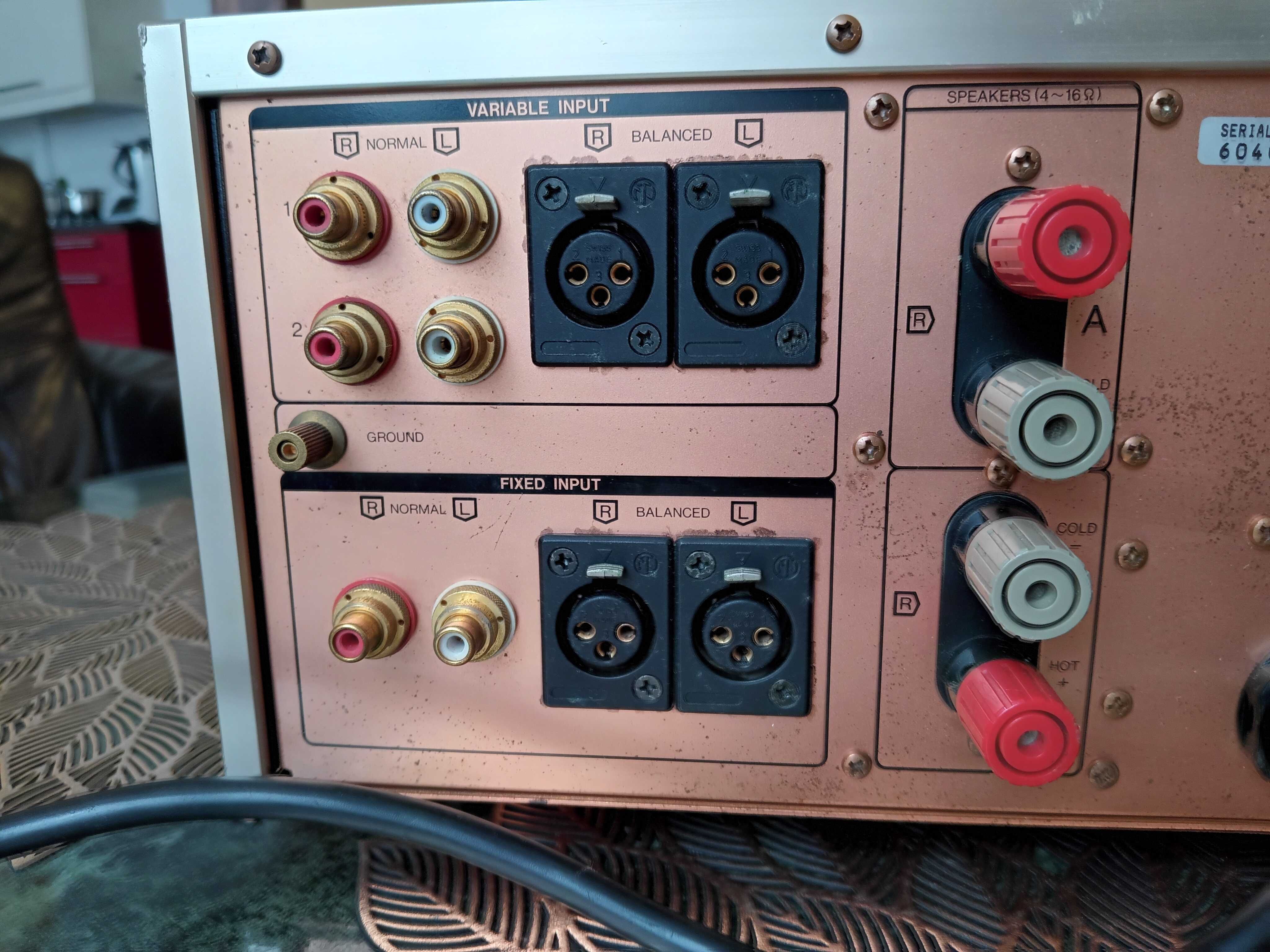

Złącza obejmują pozłacane terminale RCA firmy WBT, Niemcy, które mają niską impedancję i doskonałą odporność na korozję, a także pozłacane terminale wejściowe balansu firmy Neutrik, pozłacane rezystory (RMG), pozłacane kondensatory foliowe (GUG), kondensatory OFC butylowe i kondensatory elektrolityczne silmic (ARSA).

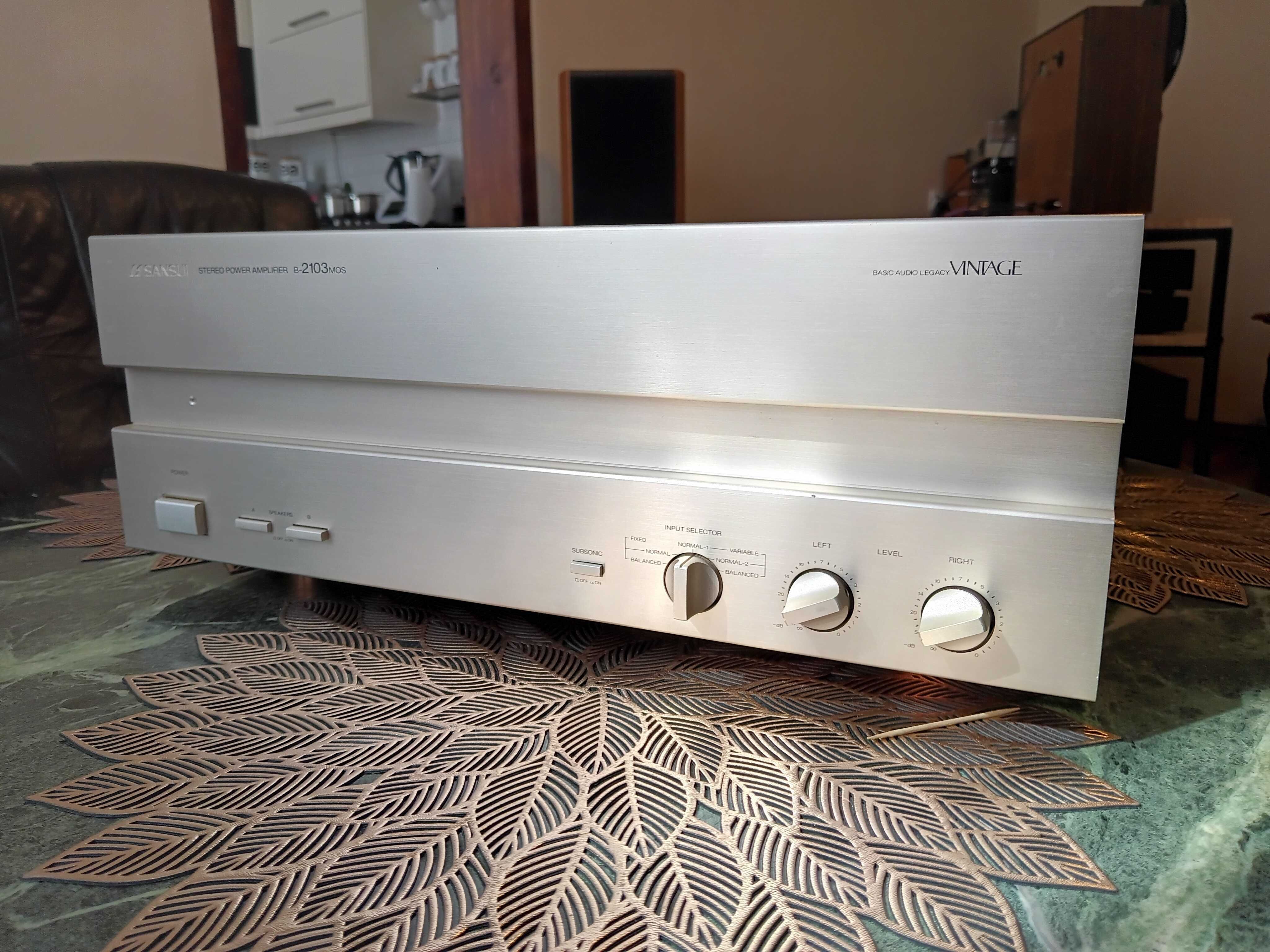

Na przednim panelu, który jest twarzą wzmacniacza, wytłoczona jest płyta aluminiowa o grubości 6 mm, mająca na uwadze odporność na wibracje.

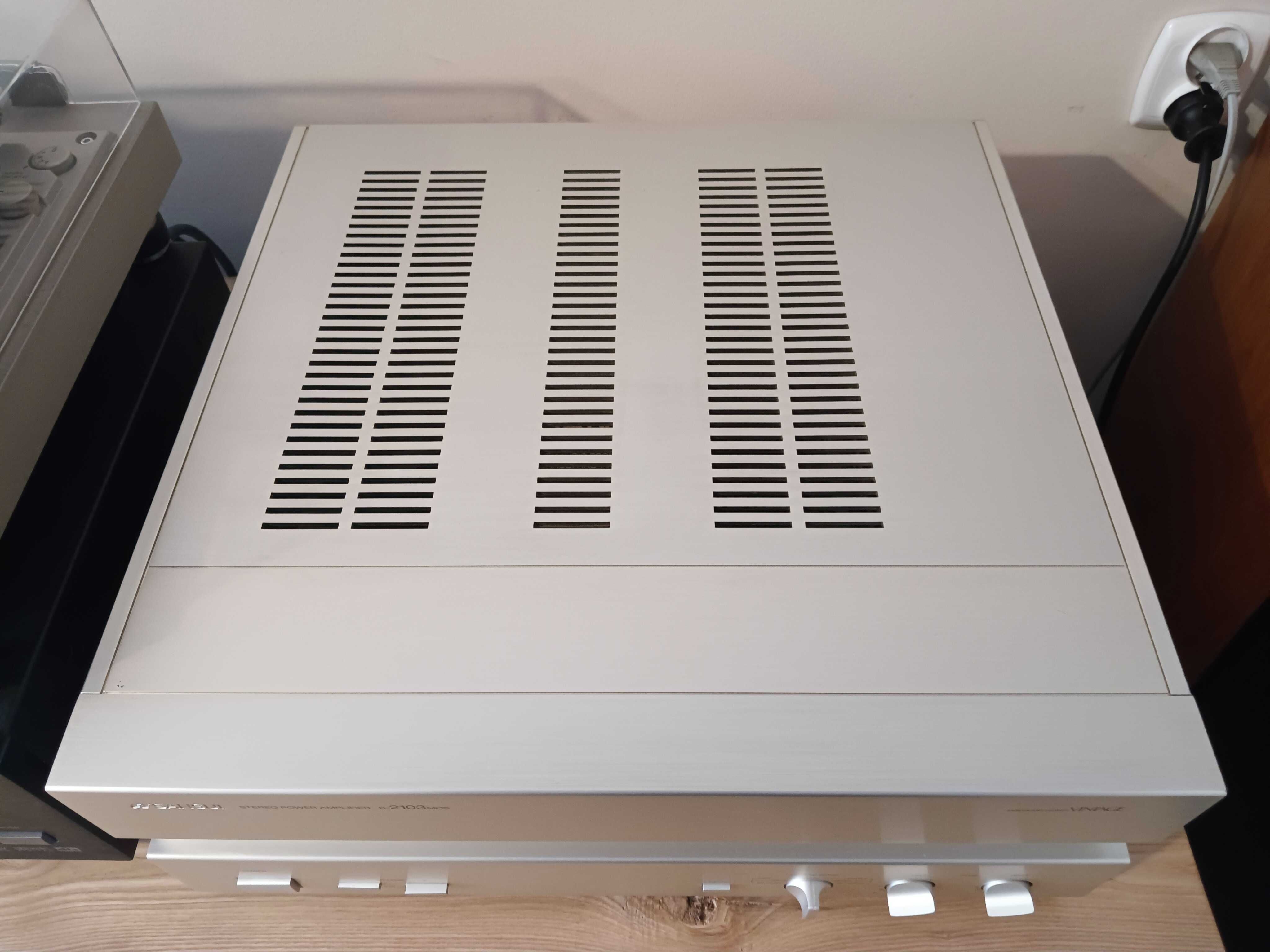

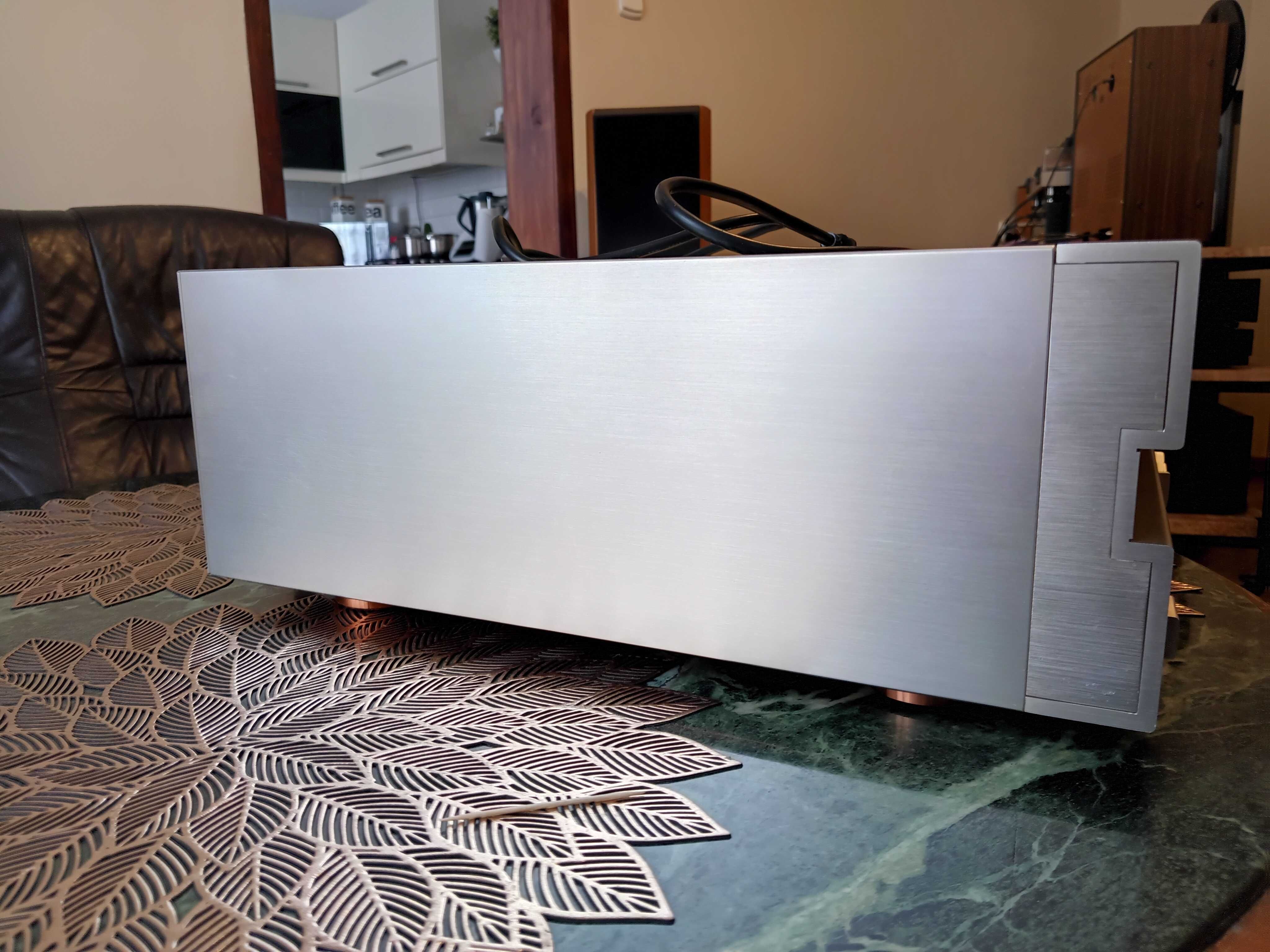

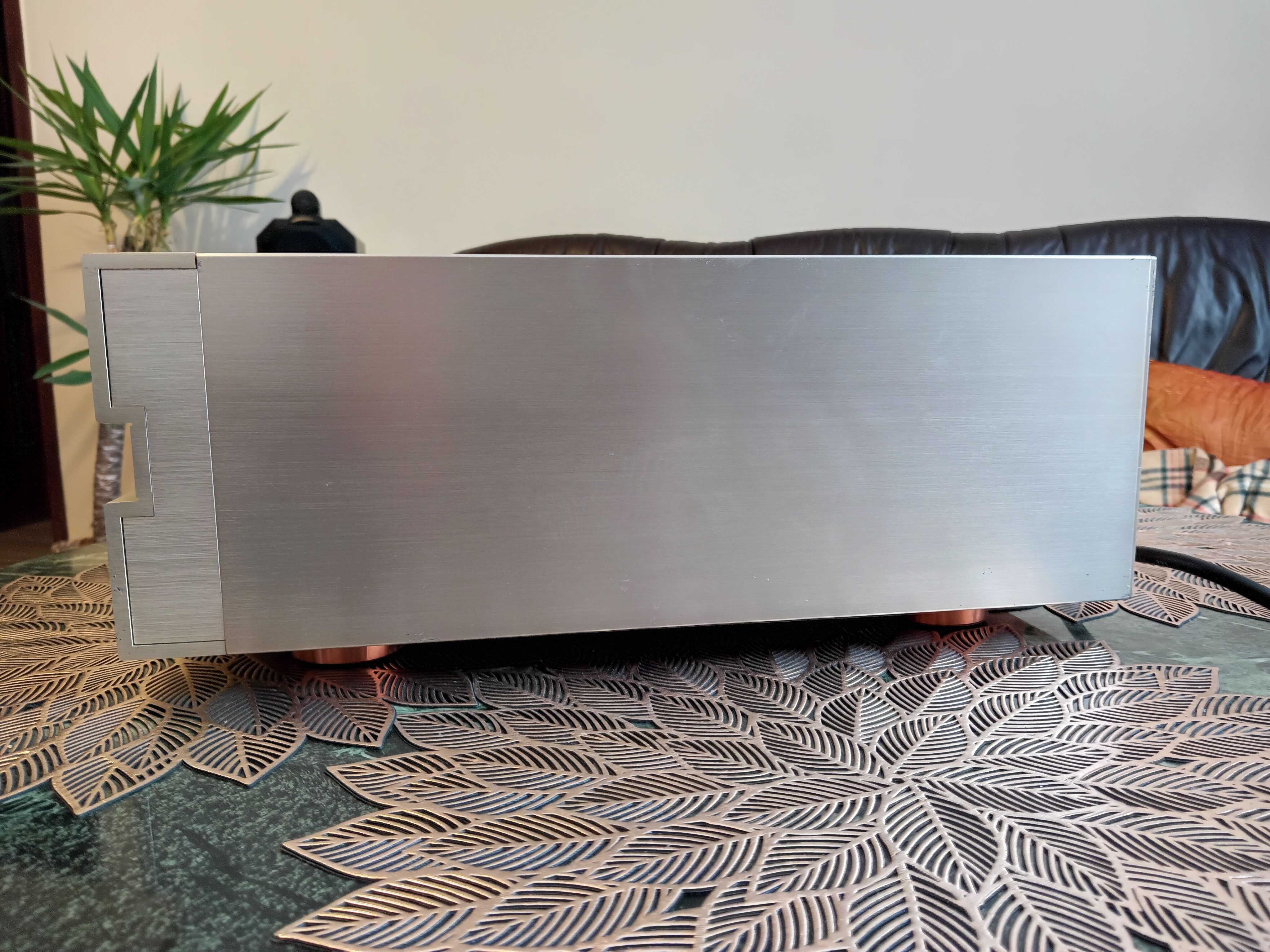

Ponadto panel boczny z filcem o grubości 8 mm wewnątrz, który pochłania niechciane odbite dźwięki, oraz obudowa z górną płytą wykonaną z aluminium zapewniają stabilną konstrukcję.
Dolna płyta to podwójne dno wykonane z czystej miedzi i miedziowanej obudowy, a nowo opracowany owalny izolator z czystej miedzi wykonany z arkusza teflonowego i filcu jest zainstalowany.
Wykorzystując wewnętrzną stratę czystej miedzi, rozprasza wibracje i rezonans oraz całkowicie eliminuje wewnętrzne zakłócenia i zewnętrzne wibracje.
