Rozdzielnica przyłączeniowa SZR 32A - system załączania rezerwy backup falownika dla systemów opartych na inwerterach: Goodwe. Sofar, Deye - oraz wszystkich w których stosowany jest trójfazowy licznik z przekładnikami prądowymi.

Umożliwia ona samoczynne załączenie rezerwy w instalacjach hybrydowych.
To właśnie dzięki zastosowaniu rozdzielnicy SZR, falownika hybrydowego oraz magazynu energii system automatycznie przezbroi się w zasilanie awaryjne w przypadku braku zasilania od strony
operatora (awaria sieci bądź planowana modernizacja) dając możliwość korzystania z energii
elektrycznej w budynku. Podczas poprawnej pracy sieci elektroenergetycznej obwody krytyczne są zasilane z niej bezpośrednio, tym samym pobór prądu nie jest ograniczony przez moc falownika.

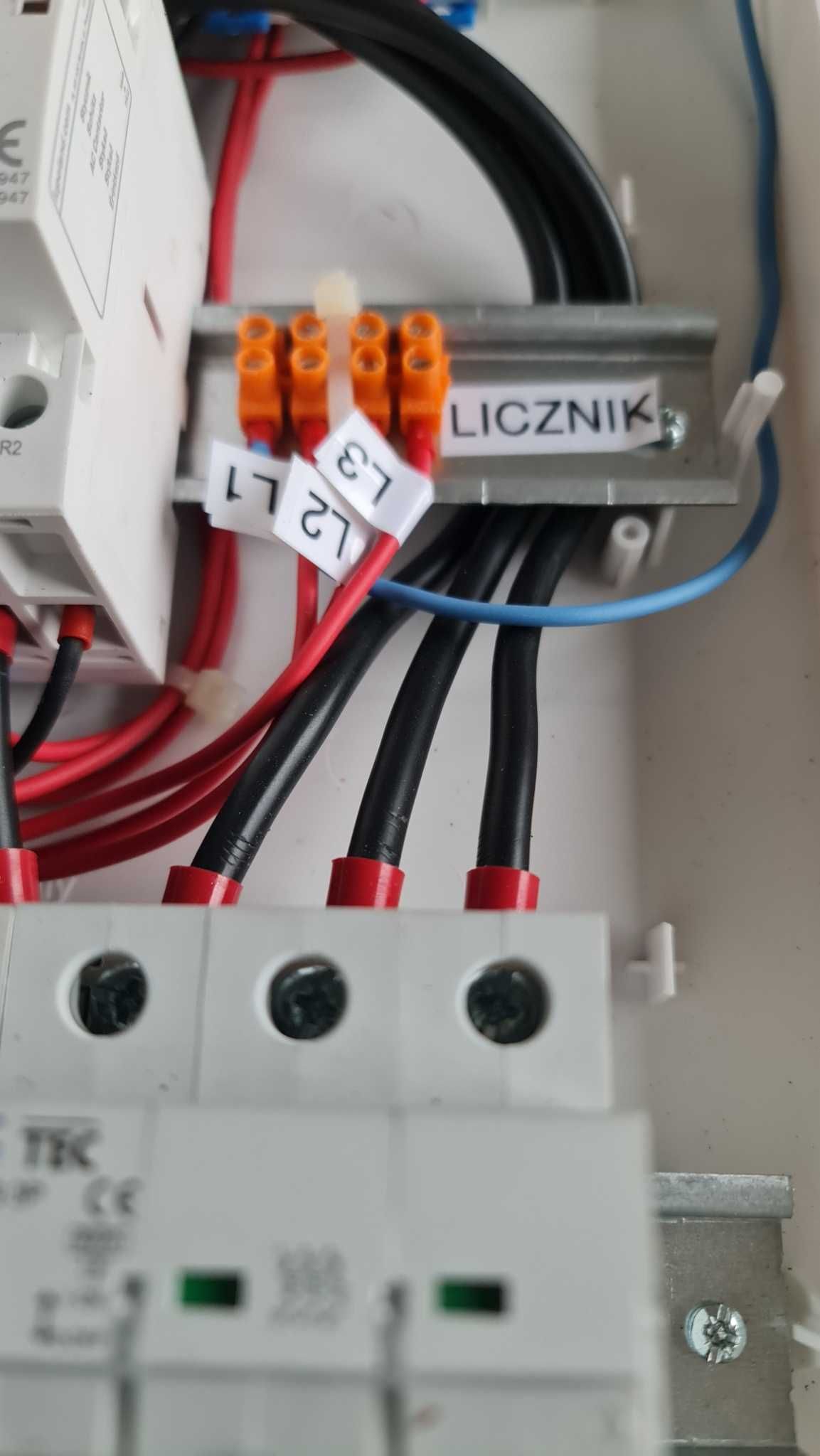

Rozdzielnica jest specjalnie przygotowana pod montaż licznika trójfazowego falownika fotowoltaicznego - przygotowane przewody zasilające jak i miejsce pod montaż przekładników ( licznik nie jest w zestawie ).

SZR przystosowany jest do pracy z prądem maksymalnym 32A ( 20kW )

Kompatybilne falowniki :

Goodwe: Seria ET PLUS+

GW5K-ET
GW6.5K-ET
GW8K-ET
GW10K-ET
GW15K-ET
GW20K-ET
GW5KN-ET
GW6.5KN-ET
GW8KN-ET
GW10KN-ET

Sofar Solar (wszystkie modele HYD):

HYD 5KTL-3PH
HYD 6KTL-3PH
HYD 8KTL-3PH
HYD 10KTL-3PH
HYD 15KTL-3PH
HYD 20KTL-3PH

Deye:

SUN-5K-SG04LP3-EU
SUN-6K-SG04LP3-EU
SUN-8K-SG04LP3-EU
SUN-10K-SG04LP3-EU
SUN-12K-SG04LP3-EU

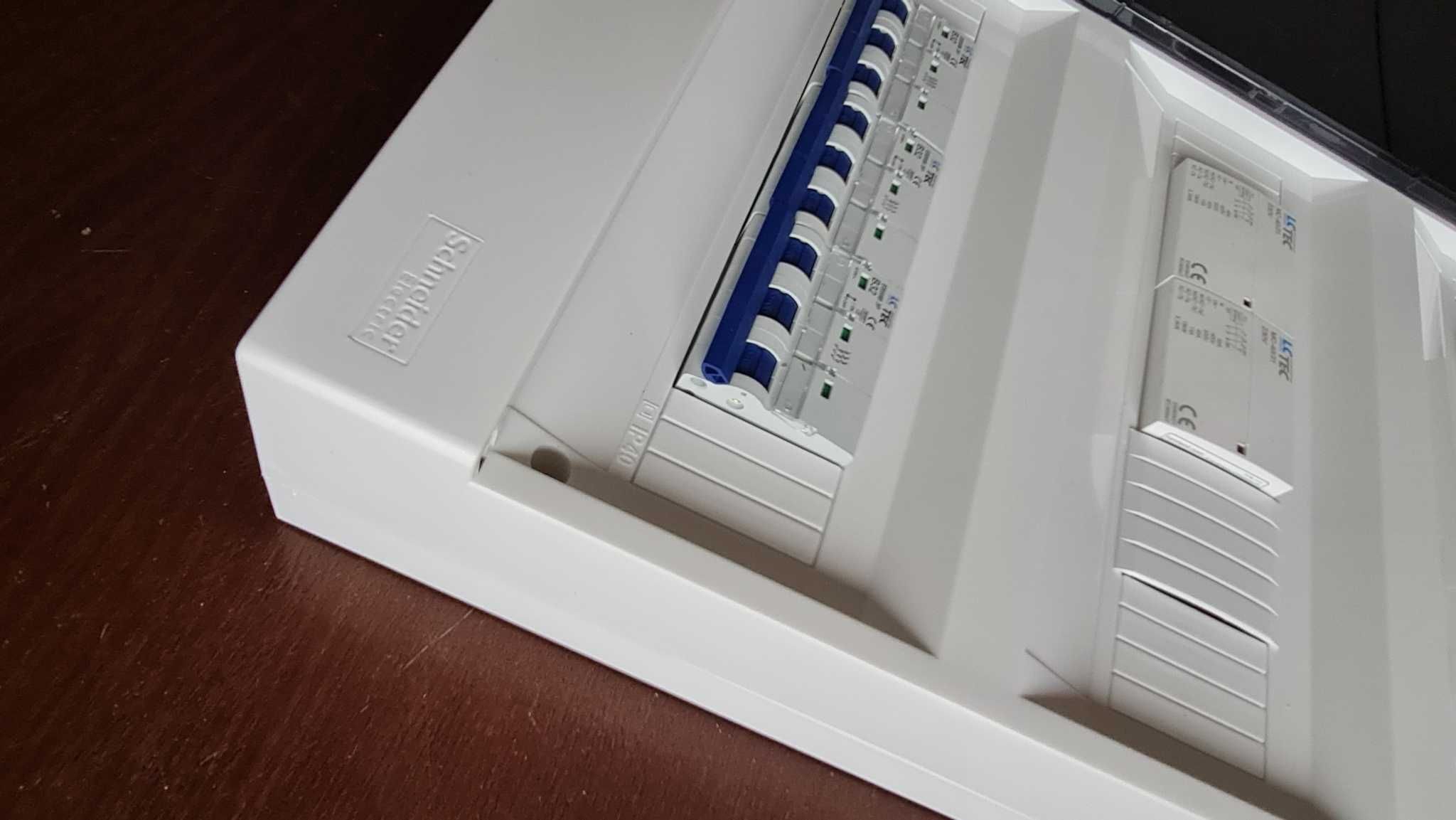

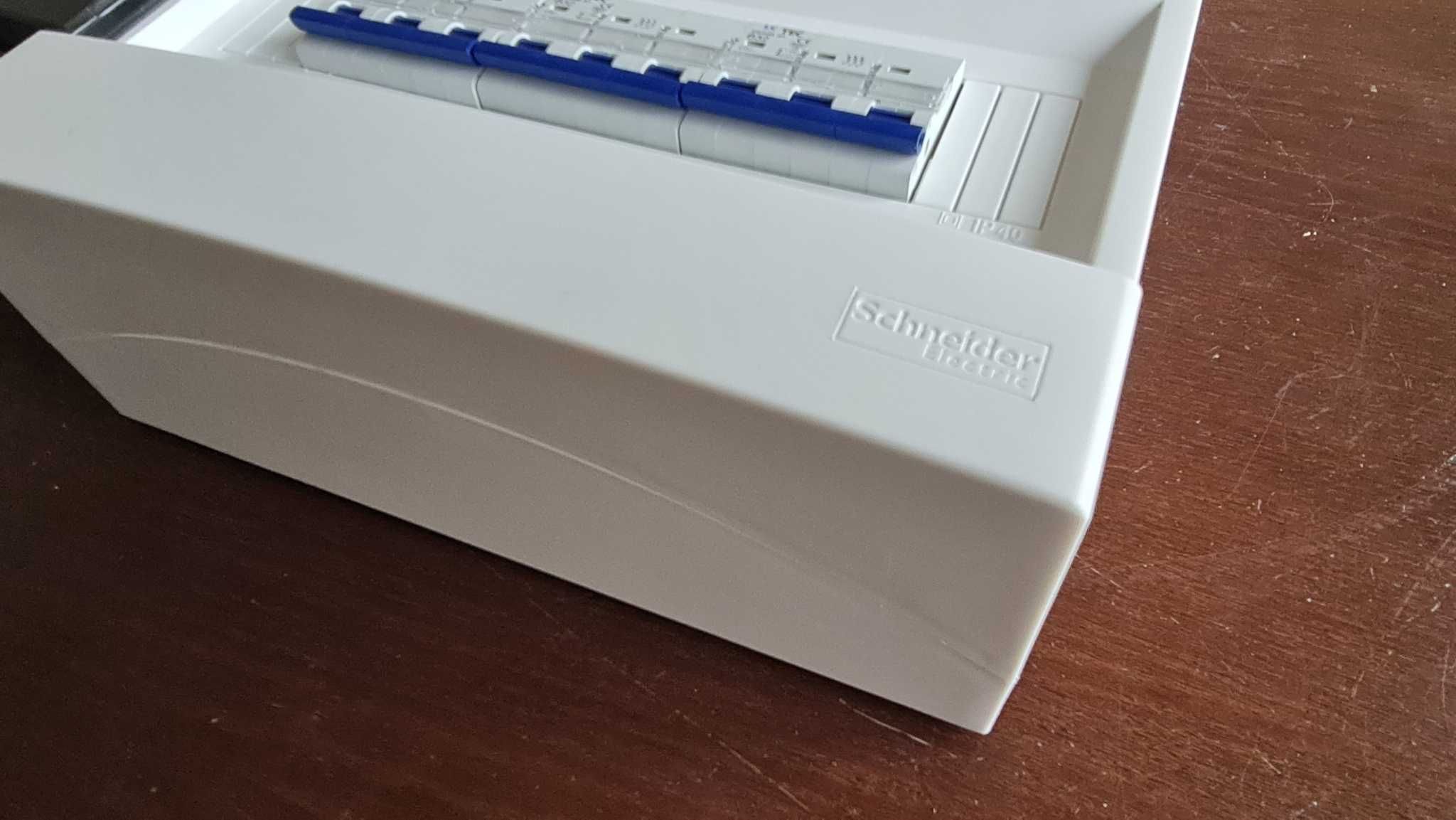

Sama rozdzielnia to znany korpus firmy SCHNEIDER EASY9 EU 3x12 IP40 DRZWI TRANSPARENTNE

Parametry:
Stopień ochrony (IP): IP40
Materiał obudowy: Tworzywo sztuczne
Numer RAL: 9003
Z płytą montażową: nie
Sposób montażu: Montaż natynkowy
Liczba rzędów: 3
Szerokość wyrażona liczbą modułów: 12
Rodzaj pokrywy: Drzwi
Wykonanie pokrywy: Zamknięty
Transparentna pokrywa/drzwi: tak
Wysokość: 451 mm
Szerokość: 256 mm
Głębokość: 103 mm
Listwa zaciskowa uziemienia: tak
Listwa zaciskowa przewodu neutralnego: tak
Szyna DIN: tak
Możliwość rozbudowy: nie
Kolor: Biały
Z zamkiem: nie
Rodzaj zamknięcia: Inne
Drzwi przepuszczające sygnał: tak

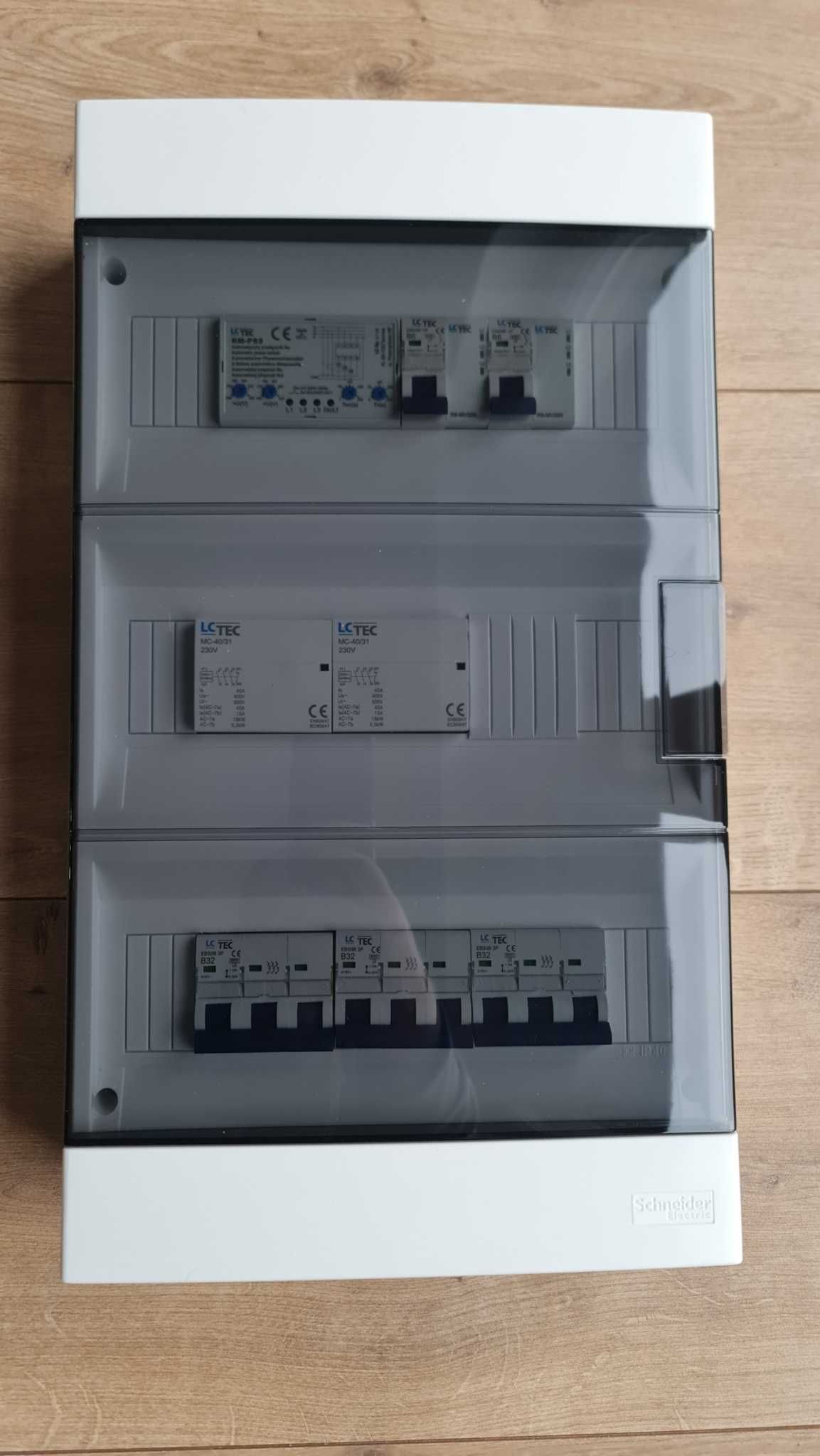

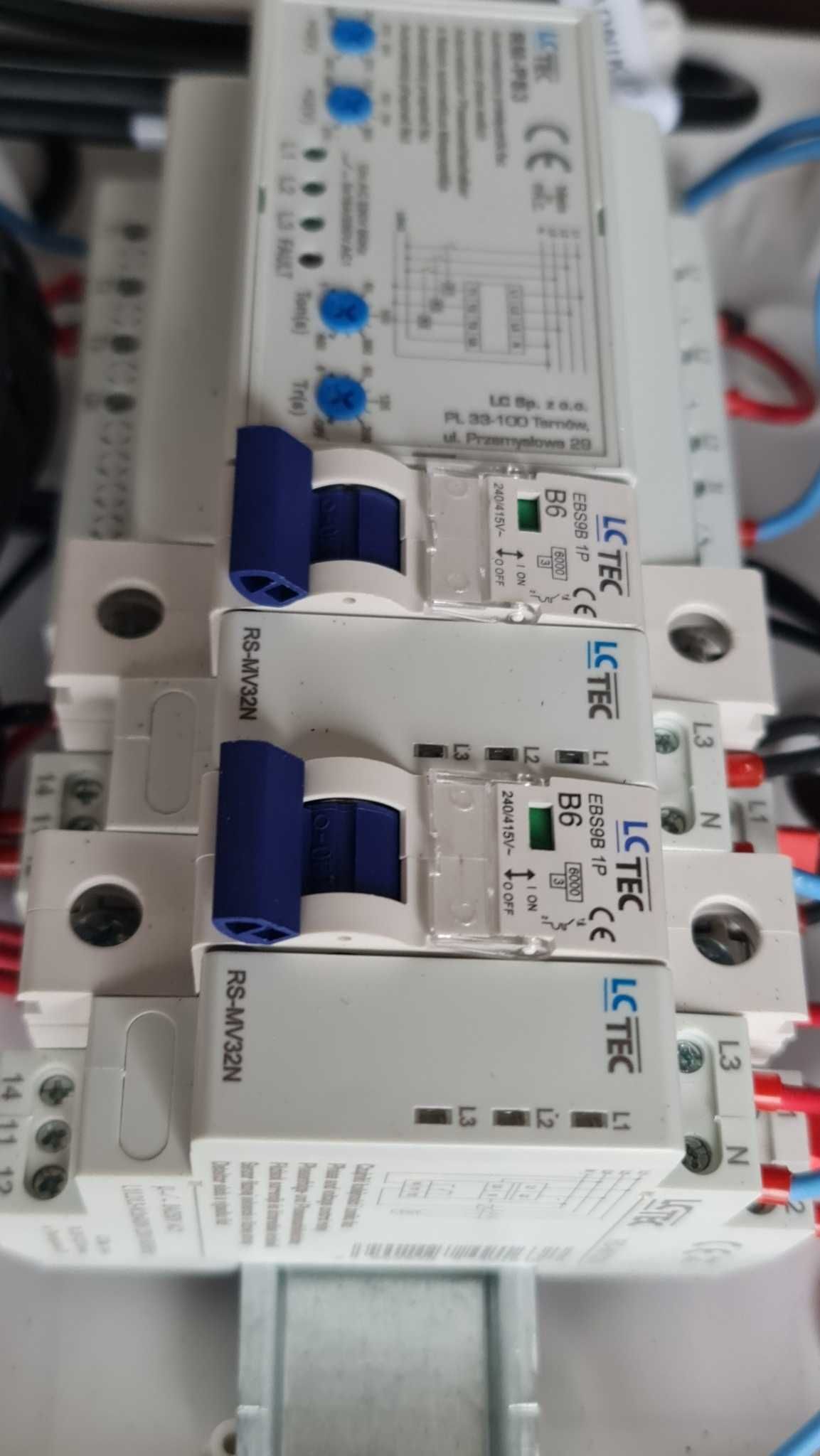

SZR oparty jest o regulowany automatyczny przełącznik faz
LCTEC RM-PS3 który współpracuje z
czujnikiem kolejności, zaniku i asymetrii faz RS-MV32N LCTEC oraz
stycznikiem LCTEC MC-40/31.

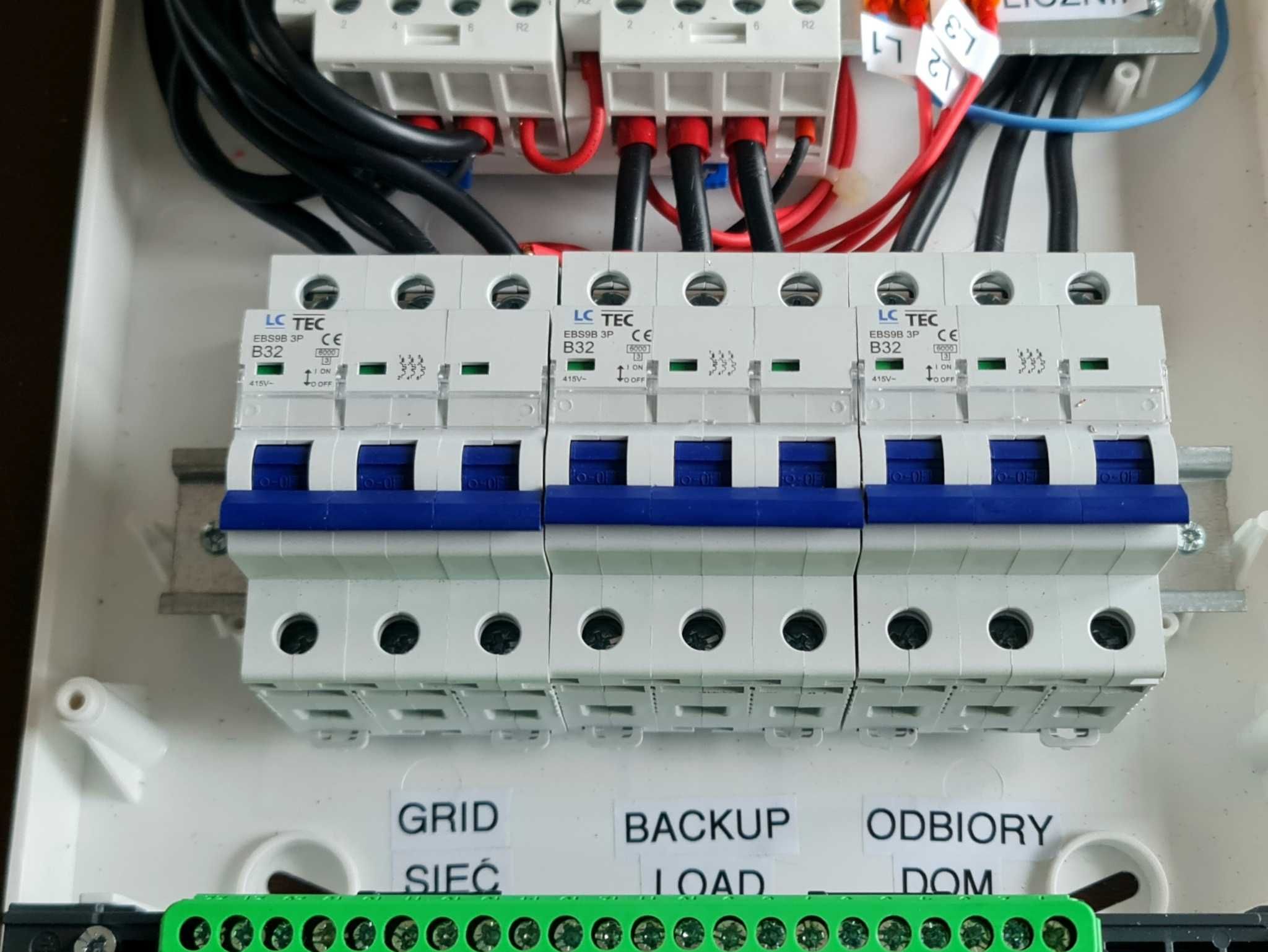

Wszystko spięte jest pod trzy wyłączniki nadprądowe B32, które w łatwy sposób dają nam możliwość podłączenia:
1. Sieć ( GRID )
2. Rezerwa/Backup ( LOAD )
3. Odbiory/Dom

Rozdzielnica obszyta się przewodem LgY-6mm2 ( styczniki z wyłącznikami nadprądowymi )

Parametry poszczególnych komponentów:

1. Regulowany automatyczny przełącznik faz LCTEC RM-PS3

Faza priorytetowa:, , tak
Zakres napięcia, [V], 50-400
Częstotliwość znamionowa, [Hz], 50/60
Zakres wyzwalania przy wzroście napięcia, [V], 230 – 280
Zakres wyzwalania przy spadku napięcia, [V], 160 – 210
Opóźnienie ponownego włączenia, [s], 1 – 600
Opóźnienie powrotu do fazy priorytetowej, [s], 5 – 200 lub wyłączone
Histereza napięcia, [V], 6
Błąd pomiaru napięcia, [%], 1
Maksymalne napięcie pracy, [V], 400
Maksymalne napięcie chwilowe, [V], 450
Prąd maksymalny na stykach wyjściowych, [A], 16 (AC1)
Wytrzymałość elektryczna, [cykl], 105
Wytrzymałość mechaniczna, [cykl], 106

2. Czujnikiem kolejności, zaniku i asymetrii faz RS-MV32N LCTEC

Ustawienie asymetrii, [%], 8
Opóźnienie wyłączania przy przekroczeniu napięcia, [s], 2
Opóźnienie wyłączania przy spadku napięcia, [s], 2
Opóźnienie wyłączania przy asymetrii, [s], 2
Histereza napięciowa, [V], 5
Histereza asymetrii, [%], 2
Czas wyłączenia przy niewłaściwej kolejności faz i zaniku fazy, [s], 0,2
Błąd pomiaru napięcia, [%], 1
Błąd opóźnienia, [%], ± 5% + 0,1s
Kategoria prądowa, , 8A/250V AC1
Styk wyjściowy, , 1 C/O
Znamionowe napięcie izolacji, [V], 480
Wytrzymałość elektryczna, [cykl], 105
Wytrzymałość mechaniczna, [cykl], 106

3. Stycznik LCTEC MC-40/31

Napięcie znamionowe U: 230V AC
Prąd znamionowy A: 40
Styki: 3NO+1NC
AC7a kW: 16
AC7b kW: 5,5
Prąd AC-7a: 40
Prąd AC-7b: 15
Liczba modułów: 3
Ilość pól: 4

Możliwość wystawienia faktury Vat 23%
