Rozdzielnica przyłączeniowa SZR 63A - system załączania rezerwy dla:

agregatów prądotwórczych
falowników/inwerterów fotowoltaicznych hybrydowych
magazynów energii

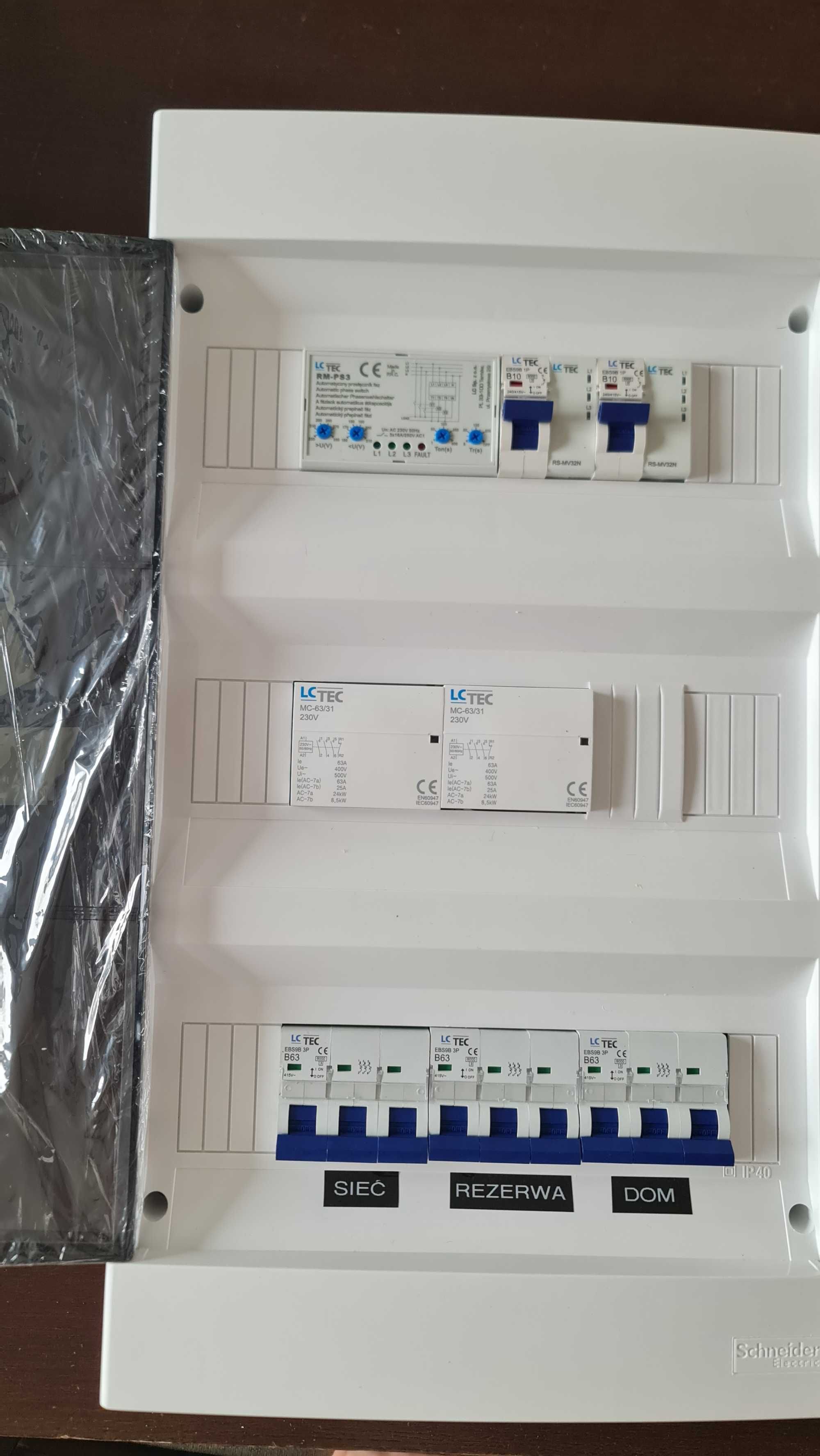

Rozdzielnica jest przygotowana i skonfigurowana dla instalacji domowych gdzie głównym zabezpieczeniem jest wyłącznik nadprądowy maksymalnie 63A.

Dokładny opis i prostota instalacji pozwala w łatwy sposób do zaimplementowania jej w każdym układzie elektrycznym

Rozdzielnica obszyta się przewodem LgY-10mm2 ( styczniki z wyłącznikami nadprądowymi )

SZR oparty jest o regulowany automatyczny przełącznik faz

LCTEC RM-PS3 który współpracuje z czujnikiem kolejności, zaniku i

asymetrii faz RS-MV32N LCTEC oraz stycznikiem LCTEC MC-63/31.

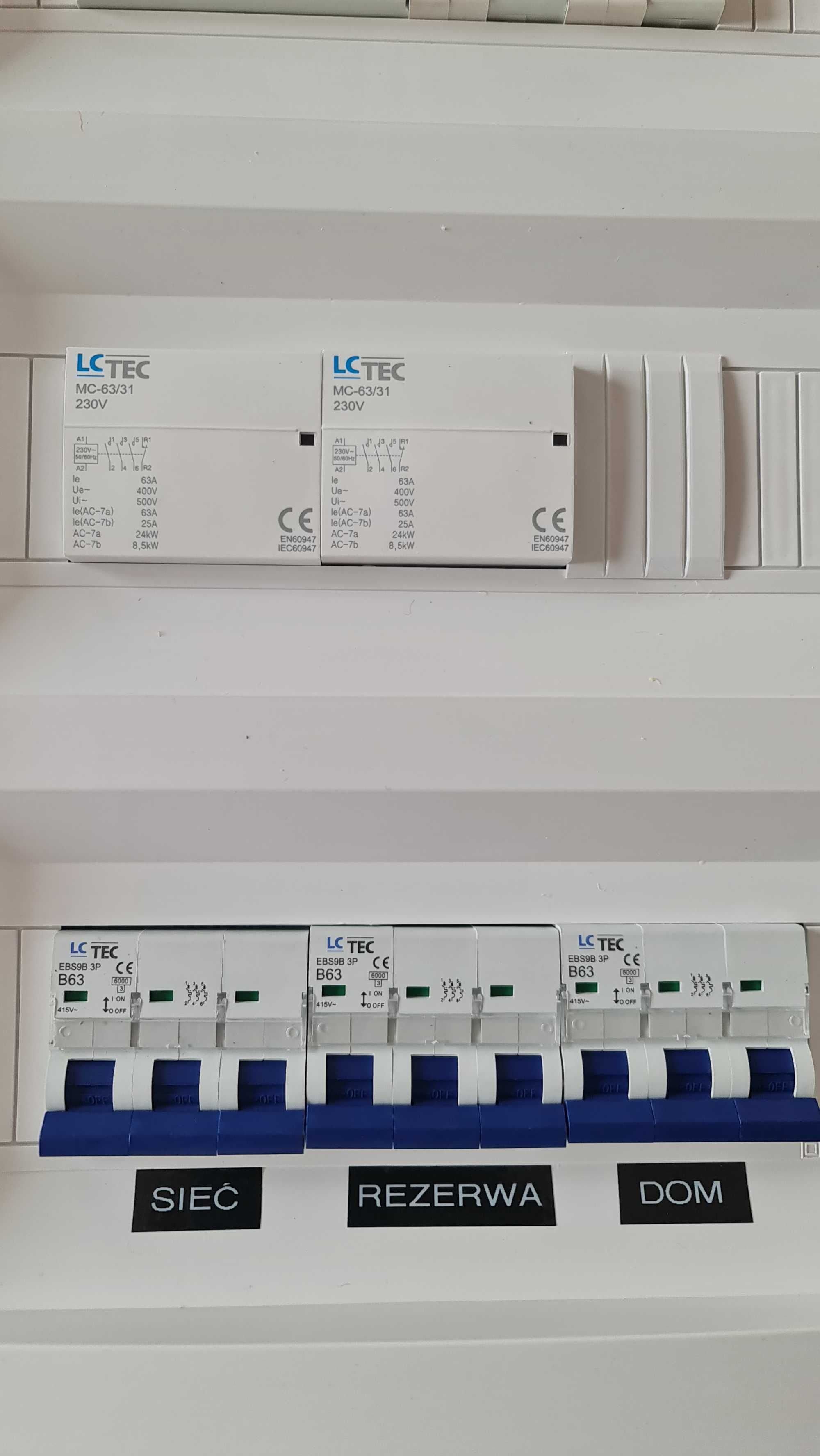

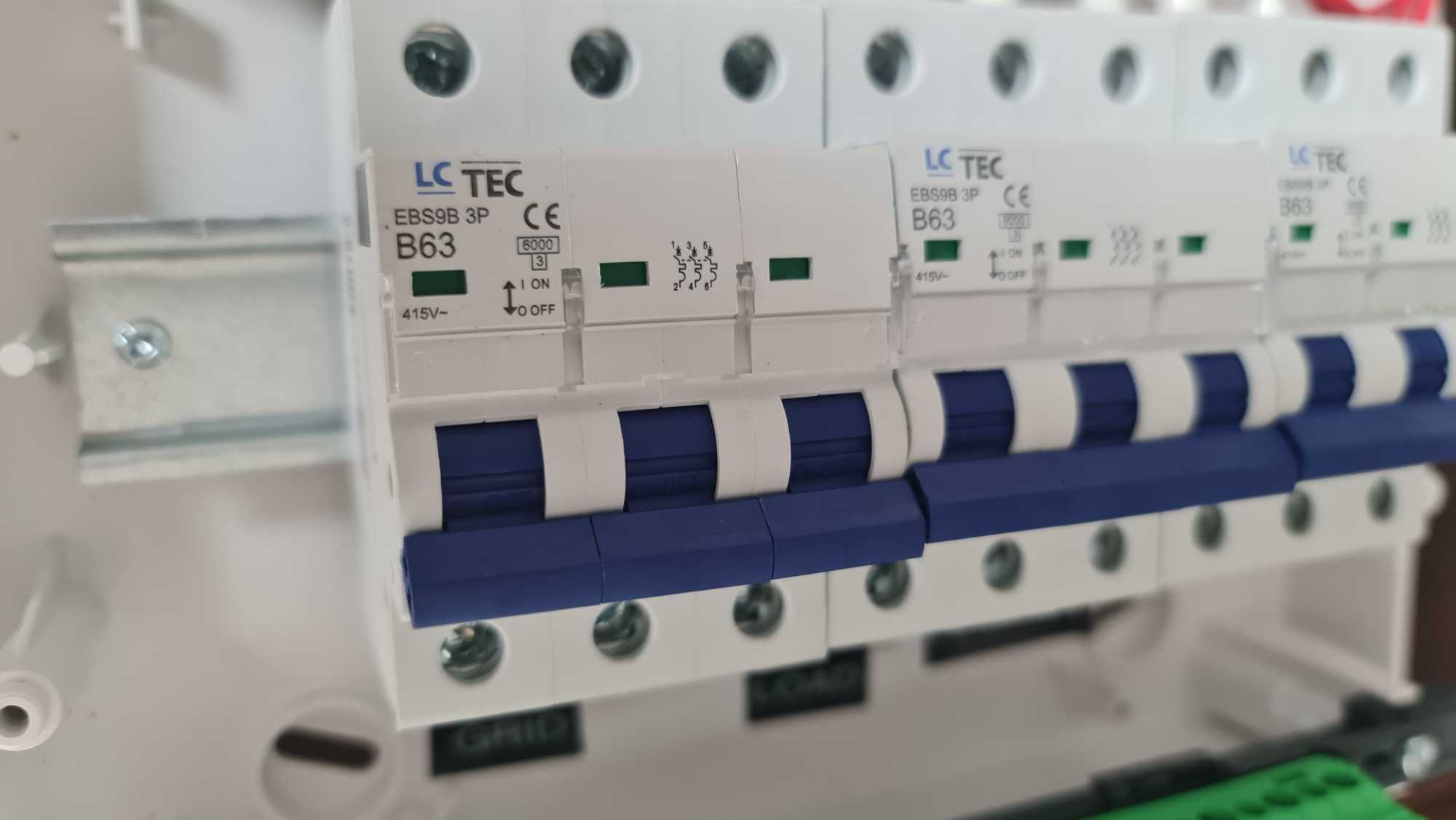

Wszystko spięte jest pod trzy wyłączniki nadprądowe B63, które w łatwy sposób dają nam możliwość podłączenia przewodów.

Każda z rozdzielić jest sprawdzana i testowana. ( gwarancja )

Obudowa firmy SCHNEIDER EASY9 EU 3x12 IP40 DRZWI TRANSPARENTNE

Parametry:

Stopień ochrony (IP): IP40

Materiał obudowy: Tworzywo sztuczne

Numer RAL: 9003

Z płytą montażową: nie

Sposób montażu: Montaż natynkowy

Liczba rzędów: 3

Szerokość wyrażona liczbą modułów: 12

Rodzaj pokrywy: Drzwi

Wykonanie pokrywy: Zamknięty

Transparentna pokrywa/drzwi: tak

Wysokość: 451 mm

Szerokość: 256 mm

Głębokość: 103 mm

Listwa zaciskowa uziemienia: tak

Listwa zaciskowa przewodu neutralnego: tak

Szyna DIN: tak

Możliwość rozbudowy: nie

Kolor: Biały

Z zamkiem: nie

Rodzaj zamknięcia: Inne

Drzwi przepuszczające sygnał: tak

Regulowany automatyczny przełącznik faz LCTEC RM-PS3

Faza priorytetowa: tak

Zakres napięcia, [V], 50-400

Częstotliwość znamionowa, [Hz], 50/60

Zakres wyzwalania przy wzroście napięcia, [V], 230 – 280

Zakres wyzwalania przy spadku napięcia, [V], 160 – 210

Opóźnienie ponownego włączenia, [s], 1 – 600

Opóźnienie powrotu do fazy priorytetowej, [s], 5 – 200 lub wyłączone

Histereza napięcia, [V], 6

Błąd pomiaru napięcia, [%], 1

Maksymalne napięcie pracy, [V], 400

Maksymalne napięcie chwilowe, [V], 450

Prąd maksymalny na stykach wyjściowych, [A], 16 (AC1)

Wytrzymałość elektryczna, [cykl], 105

Wytrzymałość mechaniczna, [cykl], 106

Czujnikiem kolejności, zaniku i asymetrii faz RS-MV32N LCTEC

Ustawienie asymetrii, [%], 8

Opóźnienie wyłączania przy przekroczeniu napięcia, [s], 2

Opóźnienie wyłączania przy spadku napięcia, [s], 2

Opóźnienie wyłączania przy asymetrii, [s], 2

Histereza napięciowa, [V], 5

Histereza asymetrii, [%], 2

Czas wyłączenia przy niewłaściwej kolejności faz i zaniku fazy, [s], 0,2

Błąd pomiaru napięcia, [%], 1

Błąd opóźnienia, [%], ± 5% + 0,1s

Kategoria prądowa, , 8A/250V AC1

Styk wyjściowy, , 1 C/O

Znamionowe napięcie izolacji, [V], 480

Wytrzymałość elektryczna, [cykl], 105

Wytrzymałość mechaniczna, [cykl], 106

Stycznik LCTEC MC-63/31

Napięcie znamionowe U: 230V AC

Prąd znamionowy A: 40

Styki: 3NO+1NC

AC7a kW: 16

AC7b kW: 5,5

Prąd AC-7a: 40

Prąd AC-7b: 15

Liczba modułów: 3

Ilość pól: 4
