Oferujemy kompletny, skonfigurowany i przygotowany do montażu, zestaw do przeróbki np.: dźwigu HDS leśnego. Zmontowanie układu wymaga jedynie podłączenia przewodów hydraulicznych do rozdzielacza i podanie napięcia zasilania na wiązkę elektryczną.

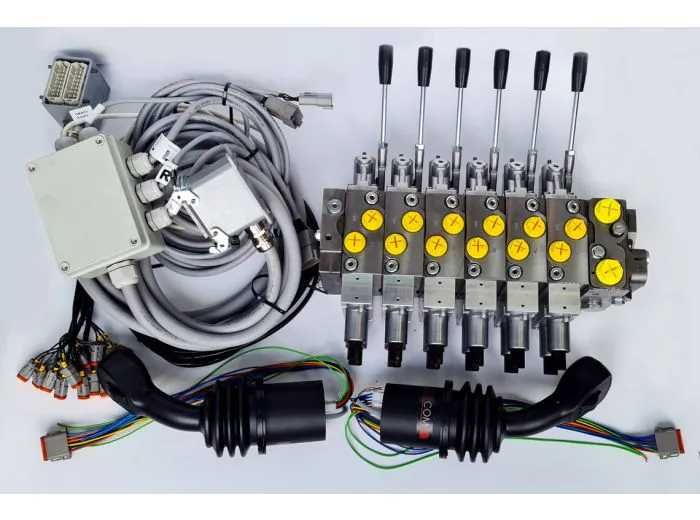

Oferowany zestaw obejmuje:

rozdzielacz proporcjonalny 6 sekcyjny z cewkami 12VDC z kompensatorami i linią LS (pod pompę o stałym lub zmiennym wydatku)
2 joysticki proporcjonalne 3 osiowe,
kompletne okablowanie: wiązkę elektryczną z wtyczkami między joystickami, a rozdzielaczem; wiązkę zasilającą
doradztwo przy samodzielnym montażu zestawu: na co dzień nie tylko sprzedajemy, ale serwisujemy i montujemy podobne zestawy, dlatego przy zakupie służymy fachową poradą

Gdyby oferowany zestaw nie zaspokajał Twoich potrzeb - skontaktuj się z nami, a skonfigurujemy odpowiedni zestaw dla Ciebie.
OPIS:

JOYSTICK PWM (2szt):

Jest to trzyosiowy elektroniczny joystick z wyjściami PWM oparty konstrukcyjnie na czujniku Halla. Przeznaczony jest do bezpośredniego sterowania trzema sekcjami dwukierunkowymi rozdzielacza proporcjonalnego. Polecenie joysticka opiera się na pomiarze pola magnetycznego w danym położeniu dźwigni, dzięki czemu mechanizm sterujący nie ulega zużyciu.

trzy sekcje proporcjonalne, bezpośrednie sterowanie (6 wyjść PWM, maks. 2,5A);
regulowany prąd minimalny / maksymalny dla każdego kierunku; 0,1-2,5A (ustawiony 0,25A)
regulowany timer narastania / opadania do 25 sekund (krok 0,1s);
częstotliwość pokładowa PWM 200 Hz;
kształt krzywej wyjściowej: liniowy lub paraboliczny (do wyboru);
napięcie zasilania: 12VDC
prąd PWM minimalny: 0,1 - 2,5A (ustawiony 0,25A)
prąd PWM maksymalny: 0,1 - 2,5A (ustawiony 1,5A)
IP65
waga: 1,15kg
siła potrzebna do pełnego wychylenia: 14N
Produkcja: Włochy
Parametry:

typ rozdzielacza: sekcyjny (segmentowy)
ilość sekcji 6
przepływ max: 100l/min
przepływy na sekcjach 1-6: 60, 100, 80, 100, 80, 80 l/min
sposób sterowania: dwustopniowy z pilotami (suwak sterowany jest
elektrozaworami: olejem hydraulicznym niskociśnieniowym 25bar)
awaryjne sterowanie ręczne dźwigniami
kompensatory: na każdej sekcji
możliwość podłączenia zarówno pompy o stałym wydatku jak i pompy z LS
możliwość zamontowania zaworów antyszokowych na każdej sekcji

cena brutto
