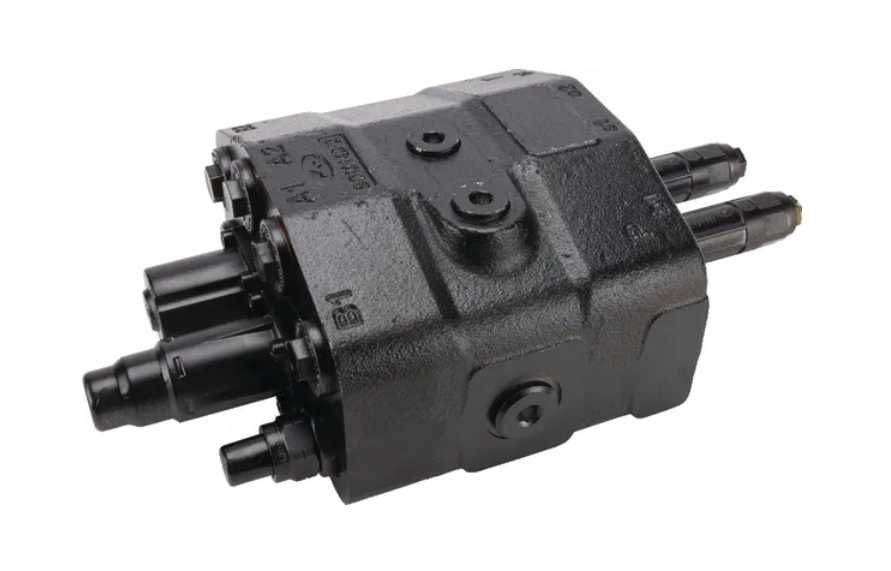

Marka: Walvoil

Opis produktu:

Pierwsza sekcja, dwustronnego działania, sprężynowa (1-8)

Druga sekcja, dwustronnego działania z dodatkową pozycją pływającą (5-13)

Otwory do zaworów szokowych w A i B

Połączenie szeregowe

Obsługa za pomocą linki sterującej, cięgna Bowdena i wodzika

Każda sekcja robocza z zaworem zwrotnym w kanale P

Czołowe i tylne przyłącza oleju

Sprzęg Multifaster można bezpośrednio dołączyć za pomocą kołnierza do zaworu przy użyciu 4 śrubunków

Możliwe przezbrojenie na przekazywanie ciśnienia

Szczegóły produktu

Pierwszy segment, dwustronnego działania, sprężynowy (1-8)

Drugi segment, dwustronnego działania z dodatkową pozycją pływającą (5-13)

Otwory do zaworów szokowych w A i B

Połączenie szeregowe

Obsługa za pomocą cięgła Bowdena i dźwigni połączenia krzyżowego

Każda sekcja robocza z zaworem zwrotnym w kanale P

Czołowe i tylne przyłącza oleju

Sprzęg Multifaster można bezpośrednio dołączyć za pomocą kołnierza do zaworu przy użyciu 4 śrubunków

Możliwe przezbrojenie na przekazywanie ciśnienia

Przepływ max.: 80 l/min

Ilość sekcji: 2

Typ: Monoblok

Rodzaj uruchomienia: Sterowanie za pomocą linki

Kod suwaków i kołpaków:1-13 + 1-8

Opcje otworu wylotowego: Otwarty w pozycji centralnej

Port ciśnieniowy P - Średnica gwintu: 3/4 cal

Port ciśnieniowy P - Typ gwintu BSP

Średnica gwintu portów roboczych: 1/2 cal

Typ gwintu portów roboczych: BSP

Port zbiornika T - Średnica gwintu: 3/4 cal

Port zbiornika T - Typ gwintu: BSP

Seria rozdzielaczy: SDM143

Model kod: SDM143/2-P(XZ-185)/1[S]13TQ81/1[S]8MATQ81/AET

Ciśnienie robocze max.: 250 BAR

Zakres ciśnienia zaworu bezpieczeństwa: 80-210 BAR

Max. ciśnienie w linii powrotnej: 10 BAR

Materiał uszczelnienia: Guma nitrylowa [NBR]

Wyciek max. 3 cm³/min

Temperatura robocza cieczy min. -20 °C

Temperatura robocza cieczy max. 80 °C

Długość całkowita 272 mm

Szerokość całkowita 185 mm

Informacje dodatkowe:

Zawór wyposażony jest w zawór redukcyjny ciśnienia. - Każda sekcja jest wyposażona we własny zawór zwrotny. - Sekcja 1: pozycja pływająca, powrót sprężynowy. - Sekcja 2: działanie dwustronne, powrót sprężynowy. - Rozdzielacz ten ma stałą konfigurację; zmiany tłoka i sterowania tłokiem są dostępne wyłącznie na zamówienie (inny rozmiar konstrukcyjny).

Pozycja centralna: Bez przekazania ciśnienia
