Opis

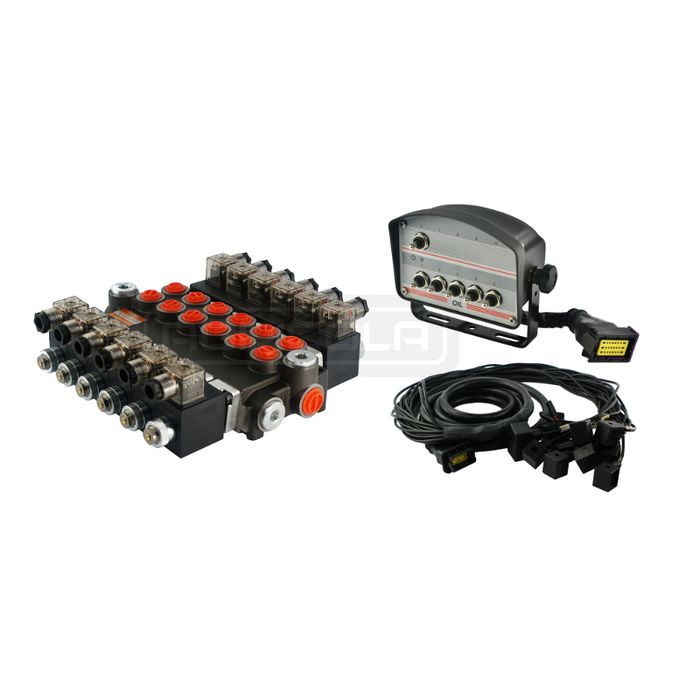

Rozdzielacz hydrauliczny Badestnost, sześciosekcyjny o przepustowości do 40L/min.Sterowany elektrycznie cewki na 12V. W zestawie z elektrycznym panelem sterującym.
I.
INFORMACJE OGÓLNE ROZDZIELACZ:
-Maksymalny przepływ do 40L/min
-Zasilanie: 12V
- Wtyczki elektryczne posiadają diody które zapalają się w momencie gdy na cewkę działa prąd.
- Sterowanie cylindrami jednostronnymi i dwustronnymi, silnikami w obu kierunkach.
II.
STEROWANIE:
-Wszystkie suwaki trzypozycyjne na sprężynie, czyli same wracają do pozycji neutralnej po odcięciu dopływu prądu.
Zasada działania suwaka:
Pozycja 1 neutralna (dopływ prądu odcięty) tłoczysko cylindra stoi - olej idzie na przelew.
Pozycja 2 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko cylindra wysuwa się.
Pozycja 3 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko cylindra chowa się.
III.

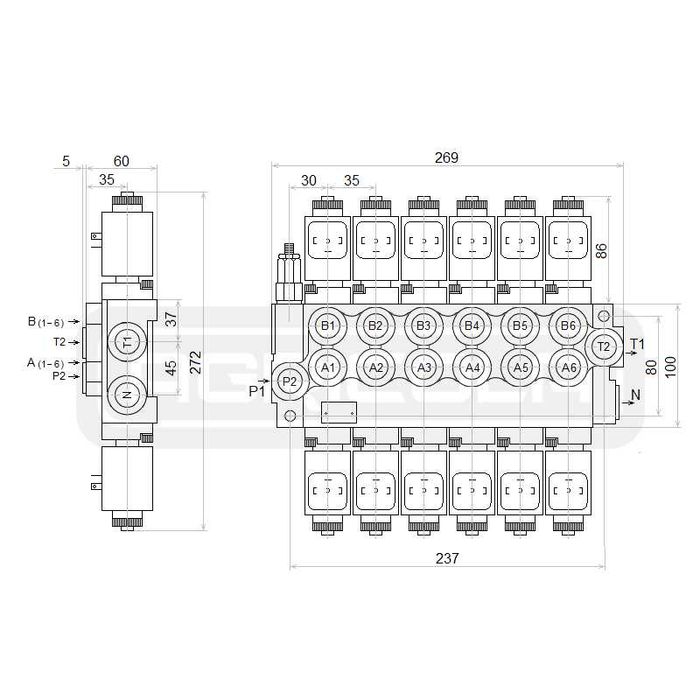

PODŁĄCZENIE:
Gwinty wewnętrzne w korpusie:
-Port przyłączeniowy zasilanie:1/2''
-Port przyłączeniowy powrót: 1/2''
-Porty przyłączeniowe sekcje : 3/8''
IV.
ZAKRES CIŚNIEŃ:
-Maksymalne ciśnienie na zasilaniu:250Bar
-Maksymalne ciśnienie na powrocie: 50Bar
-Maksymalne ciśnienie na sekcjach: 300Bar
Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30Bar
Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.
Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.
V.
ZAKRES TEMPERATUR I TYP OLEJU:
-Dopuszczalna temperatura otoczenia: -40 C do +60 C
-Dopuszczalna temperatura oleju: -15 C do+80 C
-Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46
-Zalecana filtracja oleju na poziomie 10- 15 µ
VI.

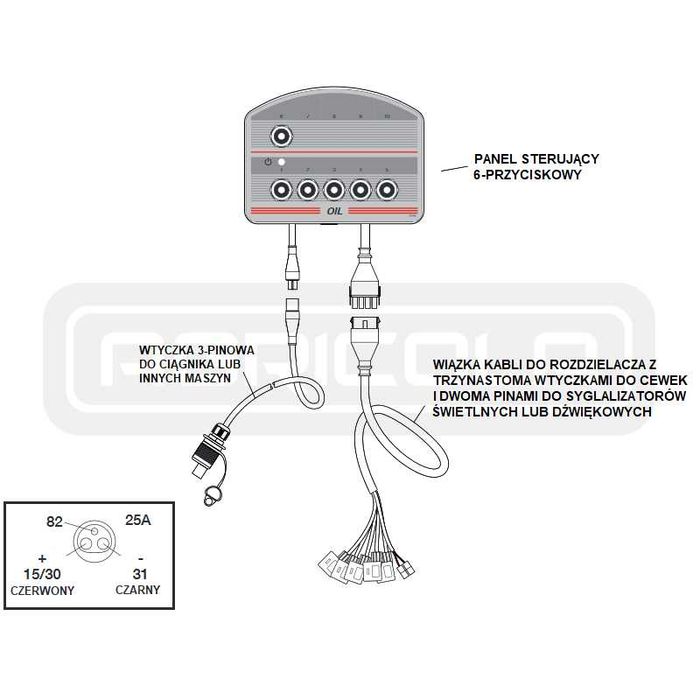

INFORMACJE OGÓLNE PANEL STERUJĄCY:
Wszystkie włączniki góra - dół z automatycznym centrowaniem (1-0-2)bez zatrzasku.
Symbol: 1.10.40.061.1
