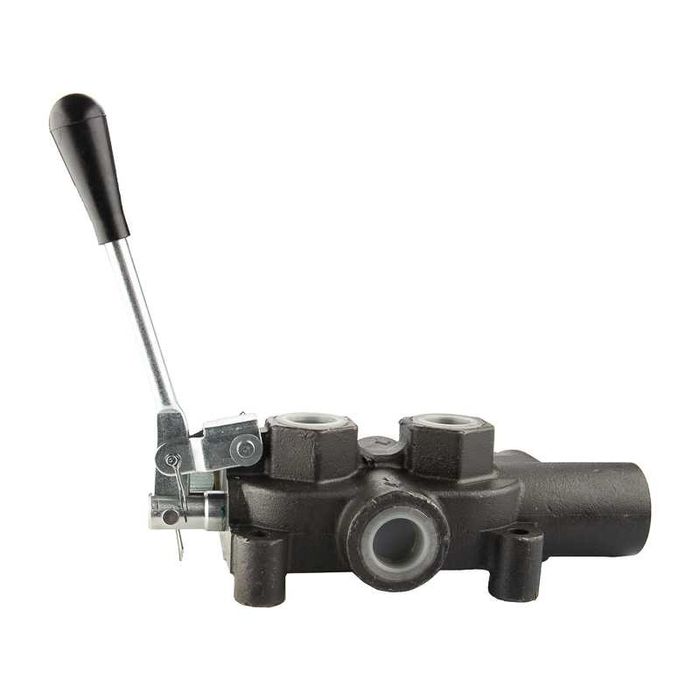

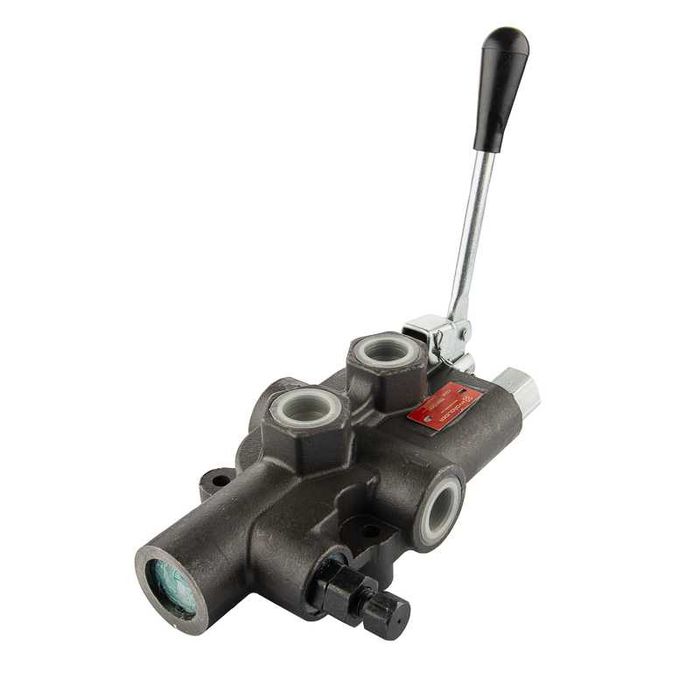

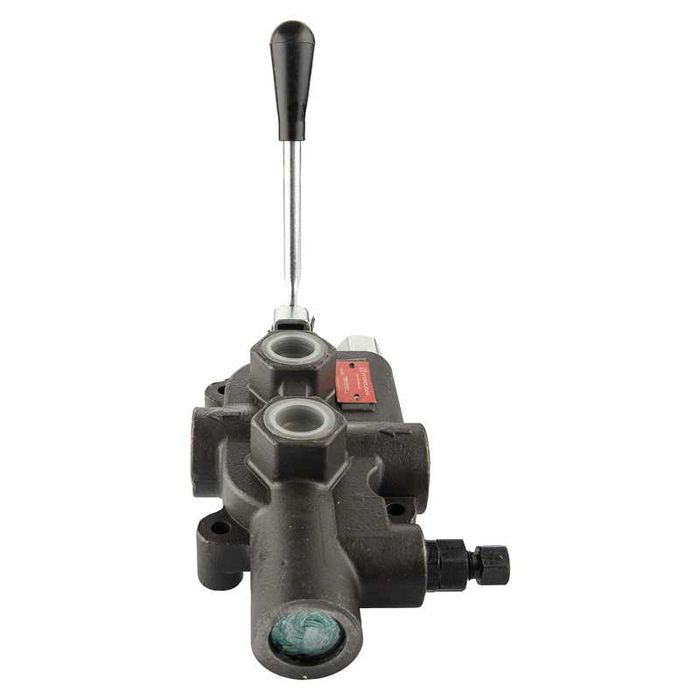

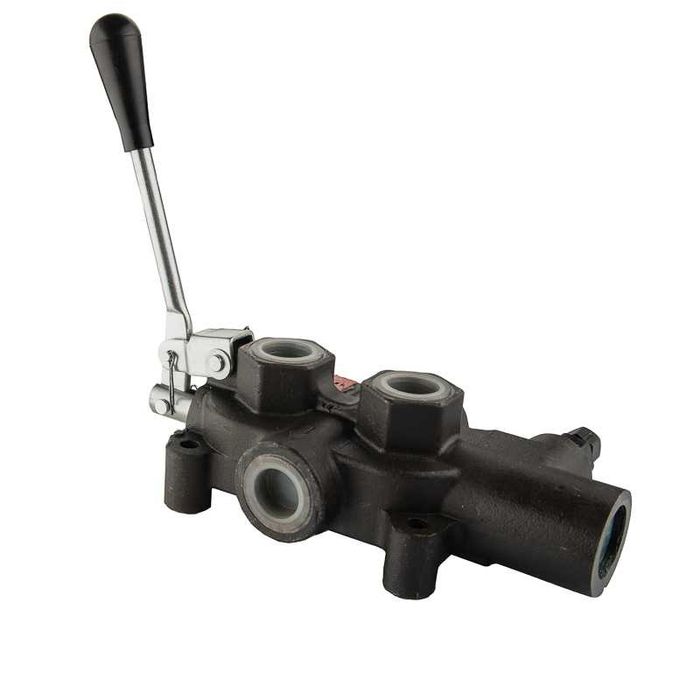

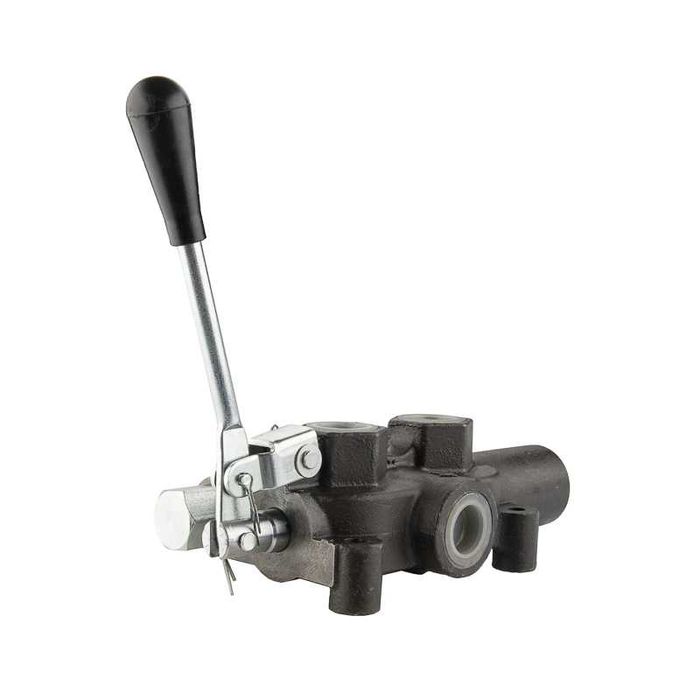

Zaprojektowany specjalnie do łuparek do drewna. Na suwak w jedną stronę działa sprężyna, a w drugą jest zatrzask z odskokiem. W trakcie łupania, ze względów bezpieczeństwa, rozdzielacz wymaga przytrzymania dźwigni, natomiast powrót tłoczyska jest na zatrzasku, który sam odskakuje gdy siłownik schowa się do końca i wróci do pozycji startowej.

Rozwiązanie to pozwala na zmianę pnia i sprzątnięcie łupin podczas ruchu powrotnego tłoka.
Dodatkowo, po powrocie tłoczyska, zatrzask sam odskakuje i odciąża pompę, dzięki temu układ
hydrauliczny się nie grzeje. W pozycji neutralnej olej swobodnie przepływa przez rozdzielacz i idzie
na kanał powrotny do zbiornika.

Dane techniczne:
- Maksymalny przepływ do 80L/min. Sterowanie cylindrem jednostronnym i dwustronnym.

Sterowanie:
Dźwignia trzypozycyjna (1 - 0 - 2)
- Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.
- Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.
- Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.

Podłączenie:

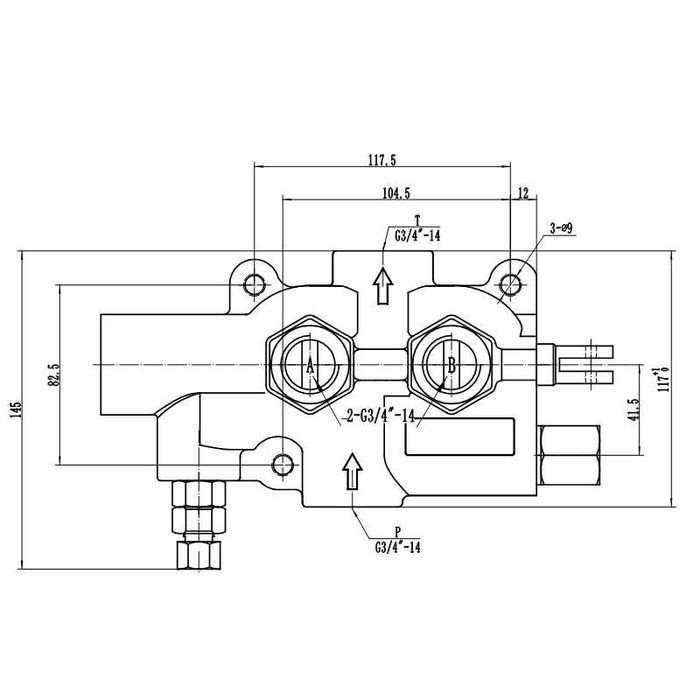

Gwinty wewnętrzne w korpusie: zasilanie: 3/4'' ; powrót: 3/4'' ; sekcja : 3/4''

Zakres ciśnień:
- Maksymalne ciśnienie na zasilaniu: 250Bar
- Maksymalne ciśnienie na powrocie: 50Bar
- Maksymalne ciśnienie na sekcjach: 300Bar

Ustawienie zaworu przelewowego:
- Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar

Regulacja zaworu przelewowego:
- Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.
- Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.
- Zawór zwalniający dźwignię z pozycji roboczej do neutralnej ustawiony na 70 bar, posiada regulację 70-140 bar.

Zakres temperatur i typ oleju:
- Dopuszczalna temperatura otoczenia: -40 C do +60 C
- Dopuszczalna temperatura oleju: -15 C do +80 C
- Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

Symbol 1.10.10.018
