Opis szczegółowy:
Menu statusu rutera
Menu zaawansowanych ustawień
Wybór zaawansowanych aplikacji
Prosta konfiguracja zintegrowanego Access Pointa
Prosta i szybka konfiguracja DDNS

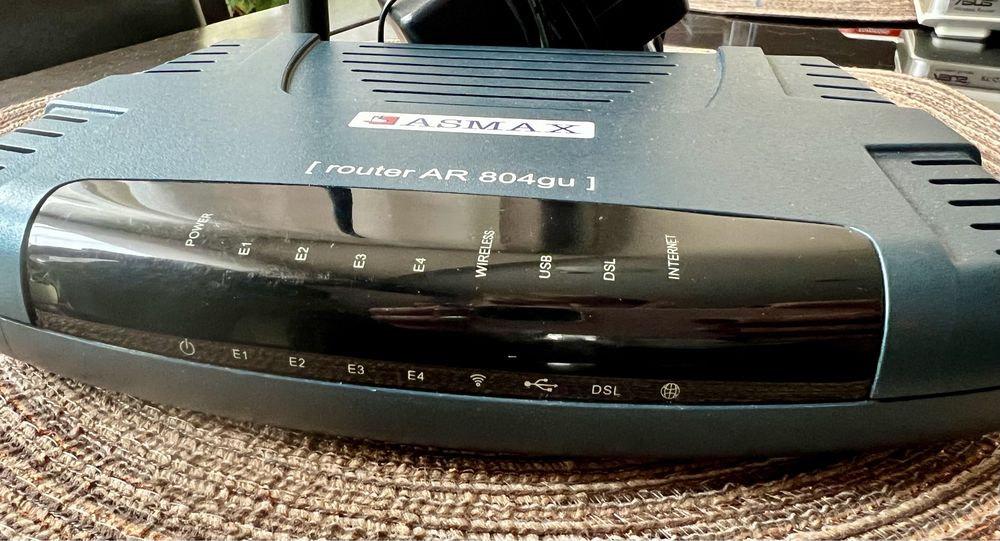

Urządzenie przeznaczone jest do użytku zarówno w domu, jak i w firmie. Koncentruje w sobie funkcjonalności 6-ciu urządzeń: modemu ADSL, routera, firewalla, access pointa o prędkości 54 Mb, przełącznika 4 portowego i karty sieciowej USB. Zapewnia łączność przewodową, bezprzewodową z maksymalną wydajnością i prędkością.
Bezpieczeństwo gwarantowane jest przez SPI oraz NAT firewall, sprzętową akcelerację szyfrowania AES/WEP/WPA oraz filtrowanie MAC dla połączeń bezprzewodowych. Dodatkowo AR 804gu posiada funkcje DMZ i VPN passthrough.
Parametry produktu:
Nazwa
Punkt dostępowy ASMAX
AR 804gu+switch 4p+ADSL+ruter+USB 54M 2,4G
Kod
N2601
Standardy ADSL oraz ATM:
ANSI T1.413 Issue 2
ADSL : ITU G.dmt (G.992.1), ITU G.lite (G.992.2)
ADSL2/ADSL2+, READSL2 (Reach Extended ADSL2)
Rate Adaptive modem (co 32 kb/s)
Dynamic Adaptive Equalisation (Carrier's service area)
Bridge Tap Mitigation Turbo DSL (3 krotny)
ATM Layer z kształtowaniem ruchu QoS:
UBR, CBR, VBR-rt, VBR-nrt
AAL ATM Attributes - AAL5 Do 8 PVC
Spectral compatibility with POTS F4/F5 OAM Loopback
Protokoły Enkapsulacji danych:
RFC 2516 Klient PPPoE (PPP over Ethernet)
RFC 2364 Klient PPPoA (PPP over ATM)
RFC 1483 Bridged oraz Routed LLC/VC-Mux
RFC 2225 oraz RFC 1577 Classical IP (over ATM)
IEEE 802.1D Transparent Bridge
Autentykacja PAP/CHAP/MS-CHAP
Funkcje:
Dwa tryby pracy: modem (Bridge Mode) oraz Router
Statyczny oraz dynamiczny (RIP v1/v2) routing
Obsługa protokołów IP, TCP, UDP, ICMP, ARP, RARP
NAT (Network Address Translation)
Port Mapping/Forwarding (Virtual Server)
Prosta konfiguracja reguł Port Forwarding – dla popularnych
gier i aplikacji
ALG (Application Level Gateway)
DHCP (Dynamic Host Configuration Protocol) Server, Client, Relay Agent DNS Relay
DMZ
IGMP (Internet Group Management Protocol)
Single Session IPSec oraz PPTP/L2TP VPN passthrough
Zarządzanie czasem trwania połączenia PPP
UPnP (Universal Plug and Play)
Dynamic DNS – wbudowany klient DDNS
DNS Proxy
Zarządzanie urządzeniem:
HTTP poprzez GUI
TFTP/FTP dla aktualizacji Firmware
Aktualizacja Firmware poprzez GUI
Sprzętowy reset (przycisk RESET) oraz programowy przez GUI
Diagnostic Test (DSL, OAM, Network, Ping Test)
Telnet/CLI (Tylko do odczytu)
Syslog
Aktualizacja Firmware dla przyszłych funkcji
Bezpieczeństwo:
Statyczny firewall - NAT
Filtrowanie pakietów - Packet Filtering Firewall
SPI (Stateful Packet Inspection)
Ochrona przed atakami Denial of Service
Ochrona konfiguracji urządzenia hasłem
PAP (Password Authentication Protocol)
CHAP (Challenge Authentication Protocol)
Autentykacja użytkownika dla PPP
Statystyka połączeń WAN oraz LAN (Ethernet, USB, Wireless)
Bridge/MAC Filtering
Access Control
IP/Web Filters
URL Filters
Wbudowany punkt bezprzewodowy:
Standard: IEEE 802.11, 802.11b and 802.11g
Zgodność ze standardem Wireless Fidelity (Wi-Fi tm) Wireless Ethernet Compatibility Alliance (WECA)
Jednoczesne wsparcie dla urządzeń standardu 802.11b i 802.11g
WLAN roaming
Zakresy częstotliwości:
2412 MHz - 2462 MHz (North America/FCC)
2412 MHz - 2472 MHz (ETSI/Europe)
2412 MHz - 2484 MHz (Japan)
2457 MHz - 2472 MHz (France)
2457 MHz - 2462 MHz (Spain)
DSSS (Direct Sequence Spread Spectrum)
Modulacja: OFDM z BPSK, QPSK, 16QAM, 64QAM, DBPSK, DQPSK, CCK Wireless Media Access Protocol- CSMA/CA z ACK
Bit Rate: 54, 48, 36, 24, 12, 11, 9, 6, 5.5, 2, 1 Mb/s
Zasięg > 300 m (otwarta przestrzeń)
Specyfikacja sprzętowa:
Chipset - Texas Instrument TNETD7300 (Single Chip Network Processor/AFE/Line Driver Chipset)
Switch - Marvell 88E6060-RCJ 5+1 Port 10/100 MAC/PHY Switch (Support Auto MDI/MDIx)
Wireless - Texas Instrument TNETW1130 based IEEE802.11b/g MiniPCI Daughter Board
USB - standard 1.1
Pamięć Flash - 4 MB Flash ROM
Pamięć RAM - 16 MB SDRAM
Dying Gasp
ITU K.21
Wymagania systemowe:
Dla połączenia Ethernet oraz Wireless:
Host/Urządzenie z dowolnym systemem operacyjnym z wbudowaną kartą sieciową 10/100 Mb/s RJ-45 lub bezprzewodową w standardzie 802.11b lub 802.11g obsługującą protokół TCP/IP.
Dla połączenia USB:
Komputer PC z procesorem minimum Pentium II 233 MHz, 32 MB RAM, 20 MB wolnej przestrzeni HDD, dostępny napęd CD-ROM oraz system operacyjny:
Windows 98SE
Windows ME
Windows 2000
Windows XP
Windows 2003
Specyfikacja techniczna:
Zasilanie: Zewnętrzny zasilacz 230V/50Hz Napięcie zasilania: 9V DC +/- 10% Wydajność prądowa: 1.0A
Diody LED: 1 x Internet Status LED (zielona) 1 x Power LED (zielono-czerwona) 1 x DSL Status LED (zielono-czerwono-bursztynowa) 4 x Ethernet Link Status LED (zielona) 1 x USB Link Status LED (zielona) 1 x Wireless LAN Link/Activity Status LED (zielona)
Gniazda i złącza urządzenia: 1 x RJ-11 - gniazdo telefoniczne dla linii ADSL 4 x RJ45 - gniazda switcha 10/100Base-T Ethernet (AutoMDI/MDIx) 1 x USB - gniazdo USB 1.1 typ B 1 x DC - gniazdo zasilacza 1 x Reset - przycisk umożliwiający sprzętowy reset do ustawień fabrycznych 1 x On/Off - wyłącznik zasilania 1 x Co-axial Connector - złącze RP-SMA dla odłączanej, obrotowej 180° anteny 2.4GHz 3 dBi
Pozostałe: Wymiary: 176,5 (długość) x 118,9 (szerokość) x 37,9 (wysokość) mm Waga: około 350 g Certyfikaty: CE, FCC
Jak podzielić ADSL.
Przedstawiamy kilka wariantów podzielenia usługi ADSL w obszarze jednego lokalu lub w obrębie sąsiedztwa. Do rozdzielenia sygnału takiej usługi najkorzystniej jest zastosować urządzenie ASMAX 804gu N2601 – jest to 54 Mb/s punkt dostępowy pracujący w paśmie 2,4 GHz, zintegrowany z modemem ADSL, switchem 4-portowym oraz wyposażony w port USB. Do połączenia komputerów w budynku, w którym podłączone jest to urządzenie, zastosować możemy kable UTP lub wykorzystać istniejącą możliwość podpięcia się bezprzewodowego.
Gdy chcemy podłączyć jeden komputer, możemy wykorzystać kartę bezprzewodową PCI GW-DS54GR N2691. Gdy łączymy się z większych odległości, korzystnie jest wykorzystać punkt dostępowy AWAP-603 N2643. Istnieje wtedy możliwość oddzielenia urządzenia bezprzewodowego od samego komputera (urządzenia te łączymy z komputerem za pomocą skrętki UTP). Gdy zamierzamy podłączyć w danej lokalizacji 2 komputery, najkorzystniejszym wyborem będzie urządzenie GW-AP54SP N2626 ustawione w tryb klienta – posiada ono 2 porty LAN, dzięki czemu bez dodatkowych urządzeń możemy podłączyć 2 komputery klasy PC. W przypadku chęci podłączenia większej liczby komputerów, zaleca się wykorzystanie switcha FX-05EA 5 portów 10/100 Mbit/s N9005. Zaleca się, by liczba osób podłączonych do bazowego punktu dystrybucyjnego nie przekraczała 10 – zapewni to transfery na przyzwoitym poziomie oraz stabilność sieci.
Opis skopiowany z sieci
