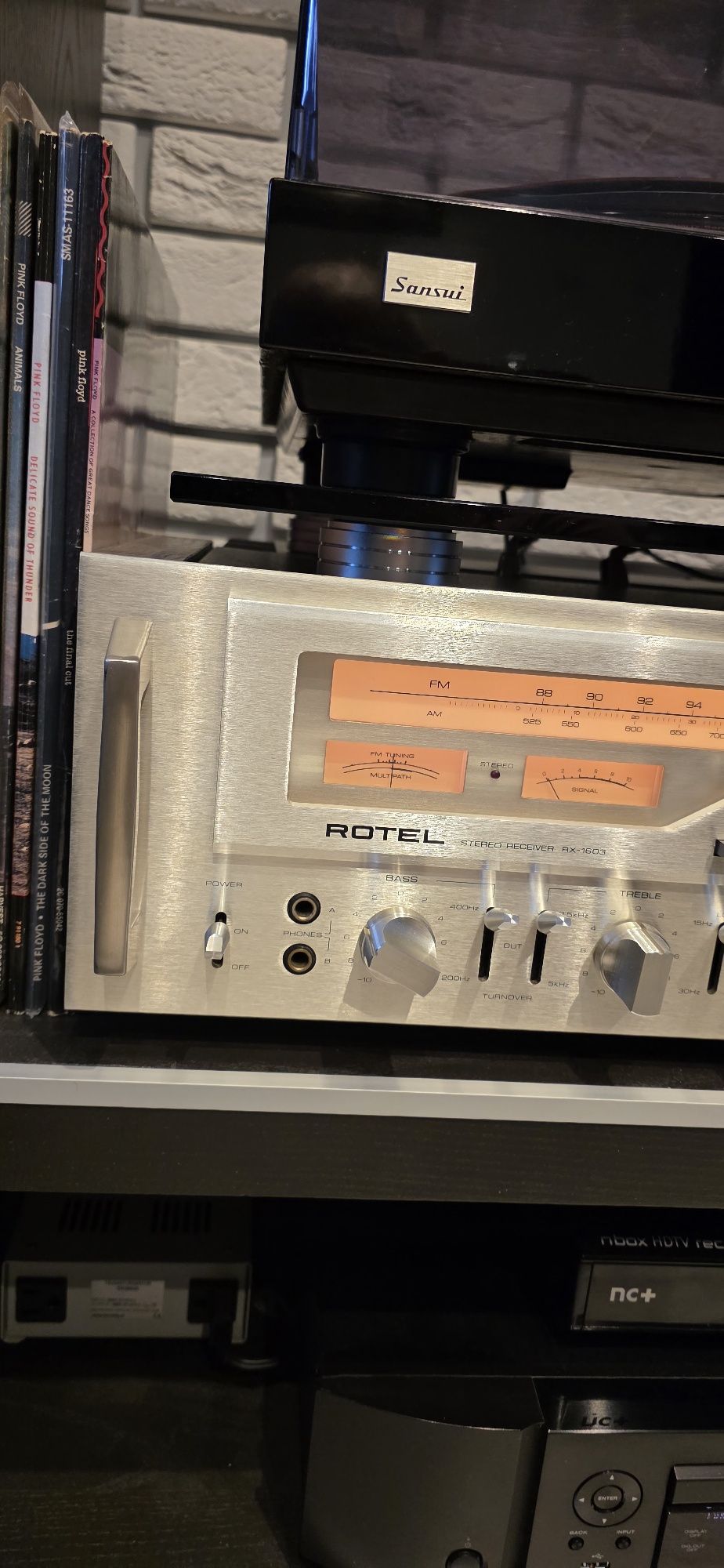

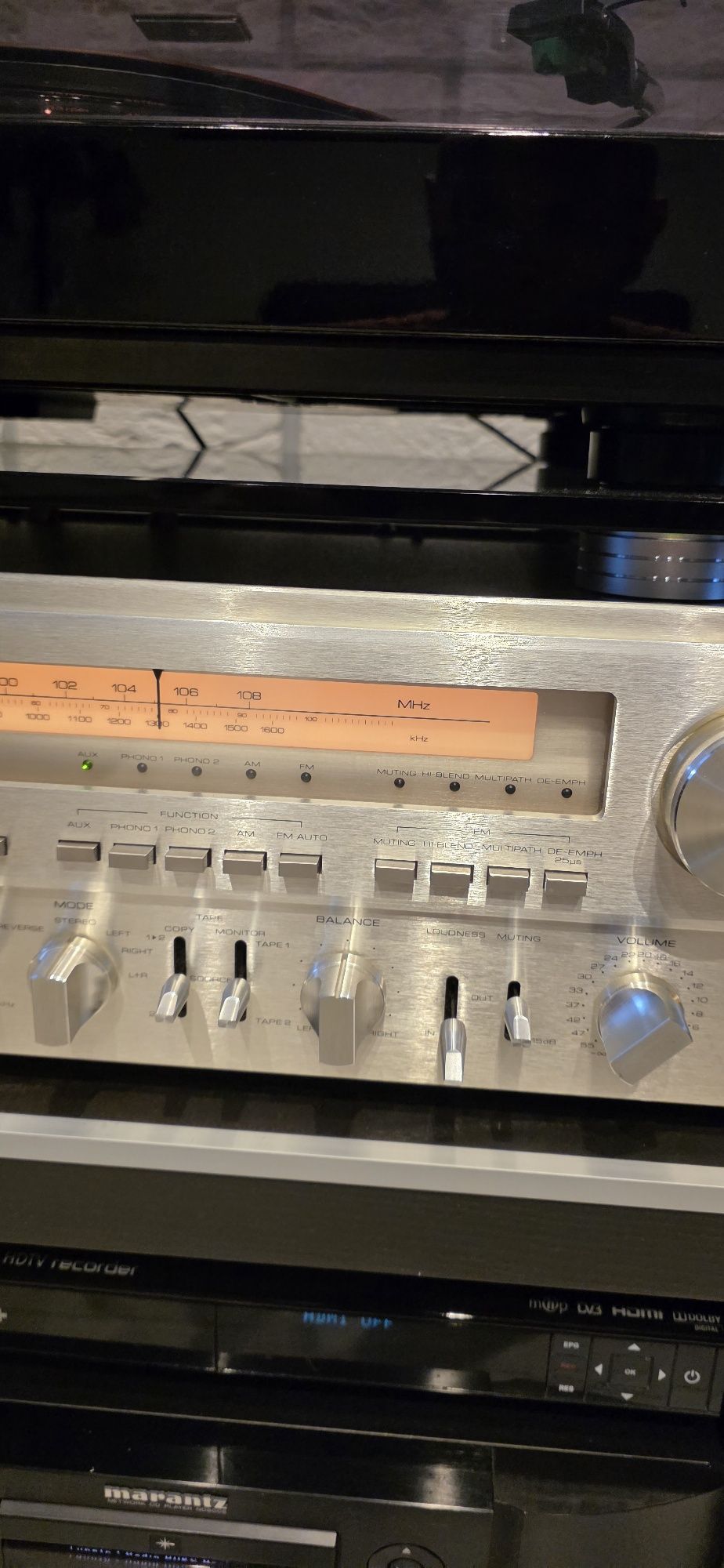

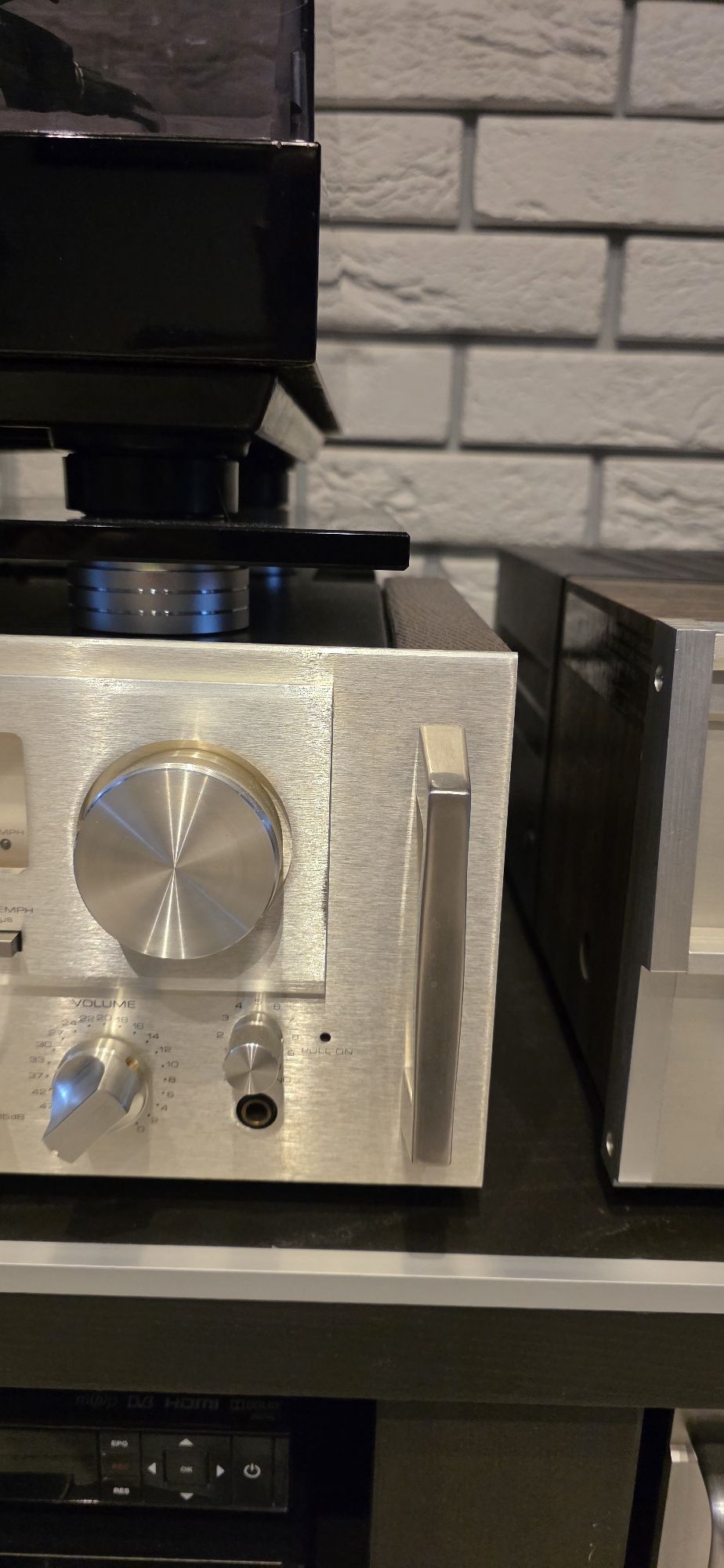

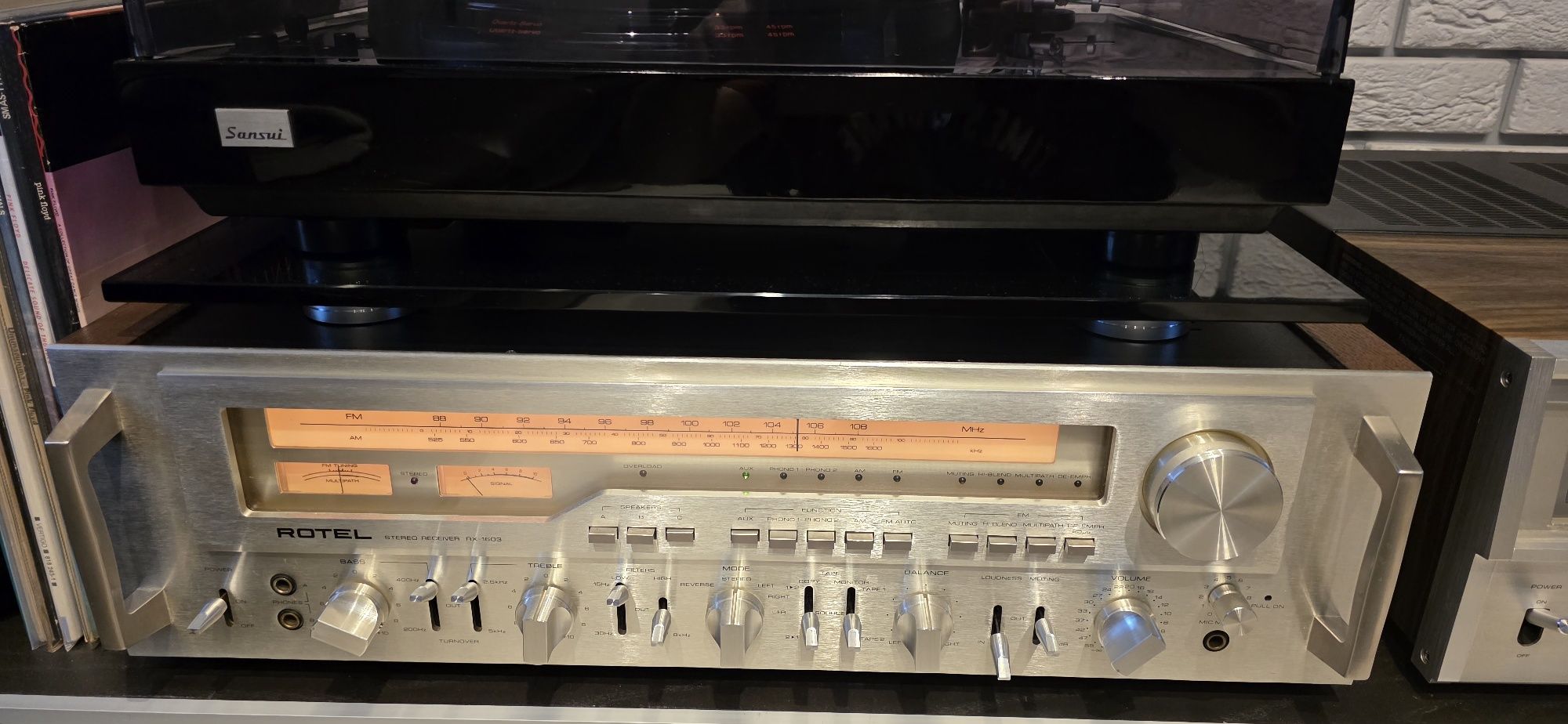

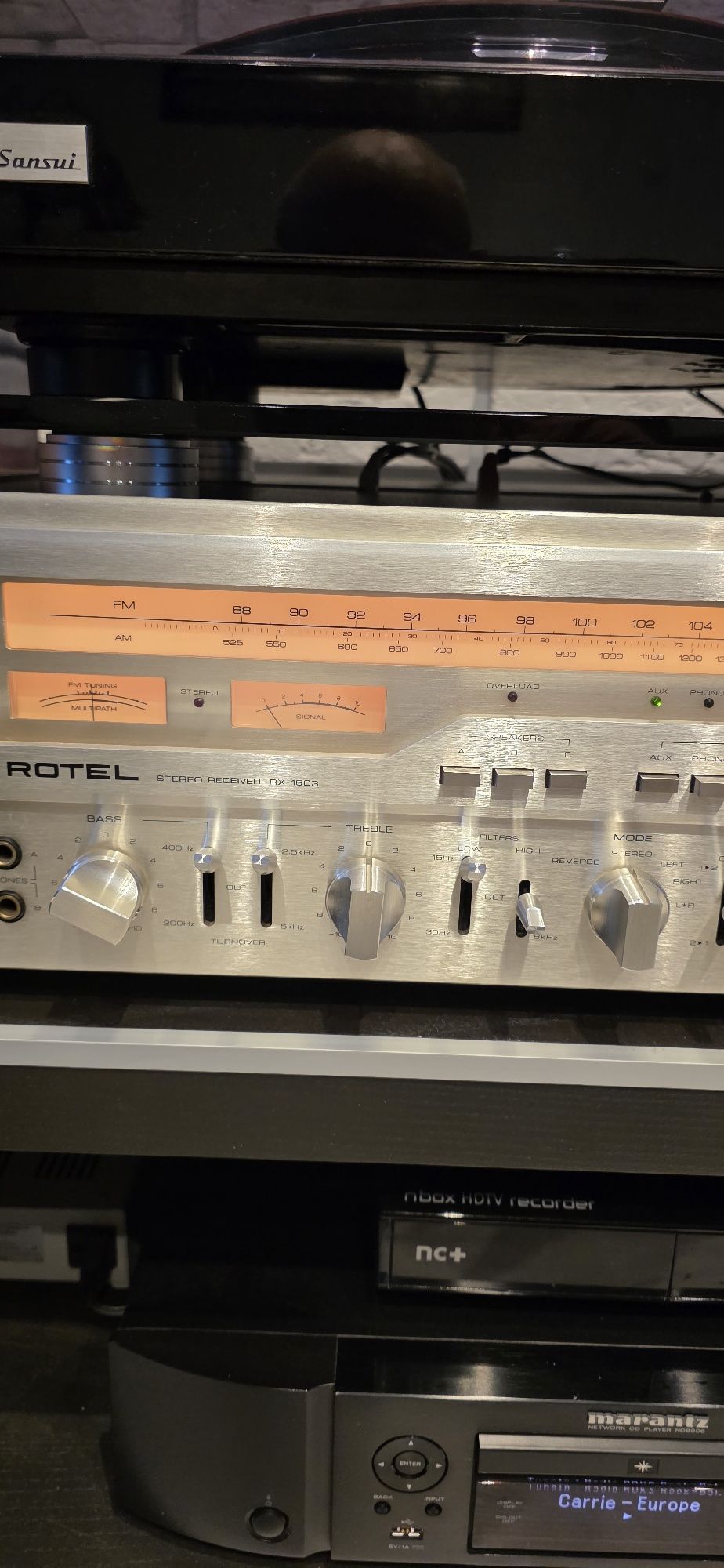

Amplituner Rotel RX 1603 najwyższy model poteżny kloce po pełnym przeglądzie i pomiarach 2x200 wat na kanał przy 8 ohm

Producent: Rotel
powrót do odbiornika Rotel
Modele: RX-1603
Lata budowy: 1976 - 1977
Wyprodukowano w: Japonii
Kolor: Srebrny, metalowa obudowa z uchwytami
Zdalne sterowanie: nie
Pobór mocy: 1000 W (maks.)
Wymiary (szer. x wys. x gł.): 600 x 180 x 535 mm
Waga: 33 kg

Znajomości

Liczba wejść:
Phono MM 1: 2 mV, 50 kOhm
Phono MM 2: 6 mV, 50 kOhm
Mikrofon: 2 mV, 50 kOhm
Aux 1, 2: 150 mV, 50 kOhm, maks. 15 V
Odtwarzanie taśmy 1, 2: 150 mV, 50 kOhm, maks. 15 V
Wejście główne: 1,5 V, 50 kOhm
Antena VHF (75/300 omów), MW (300 omów)
Liczba wyjść:
Nagrywanie taśmy 1, 2: 350 mV, 3,3 kOhm
Nagrywanie taśmy DIN: 120 mV, 90 kOhm
Przed wyjściem:
2x słuchawki
3 pary głośników

Dane techniczne

wzmacniacz

Moc ciągła (przy współczynniku zniekształceń)
8 omów: 2x 180 watów (20 Hz - 20 000 Hz)
4 Ohm: 2x 220 W (1 kHz)
Dynamiczna wydajność
8 omów:
4 omy:
Pasmo przenoszenia: 5 Hz - 40 kHz, ± 3 dB, 8 Ohm, moc znamionowa obu kanałów
Całkowite zniekształcenie harmoniczne: 0,05%
Współczynnik tłumienia: 60 przy 8 omach (20-20 000)
Stosunek sygnału do szumu:
Gramofon MM: 75 dB
Mikrofon: 75 dB
Wysoki poziom: 95 dB
Kontrola dźwięku
Bas: ± 10 dB przy 100 Hz
Częstotliwości robocze: 200 Hz, 400 Hz
Wysokie tony: ± 10 dB przy 10 kHz
Częstotliwości robocze: 2,5 kHz, 5 kHz
Głośność: + 10 dB przy 100 Hz / + 3 dB przy 10 kHz
Filtr wysoki: - 12 dB / oktawę przy 8 kHz
Filtr niski: - 12 dB / oktawę przy 30 Hz
Filtr niski (poddźwiękowy): - 12 dB / oktawę przy 15 Hz
Wyciszenie: 0 dB, -15 dB

tuner

Odbiór: FM, MW
Częstotliwości:
Częstotliwość: 87-108 MHz
Częstotliwość średnia: 525 - 1605 kHz
Pasmo przenoszenia: 30 - 15 000 Hz, ± 0,5 dB
Czułość wejściowa: 1,3 µV (IHF)
THD: 0,2% (mono), 0,3% (stereo)
Stosunek sygnału do szumu:
Mono: 80 dB
Stereo: 75 dB
Separacja kanałów: 47 dB
Selektywność: 80 dB
Wybór pojedynczej częstotliwości: 1,0 dB
Tłumienie fal niepożądanych: > 90 dB
Tłumienie częstotliwości obrazu: > 115 dB
Tłumienie IF: > 115 dB (przy 98 MHz)
Tłumienie AM: 65 dB
Wyciszenie FM: 0 dB, - 15 dB, - 30 dB

Cechy szczególne

mikser mikrofonowy
Dubbing taśmowy
Wyświetlacz wielościeżkowy
Wyciszanie
Wysoka mieszanka
Przełącznik deemfazy FM
