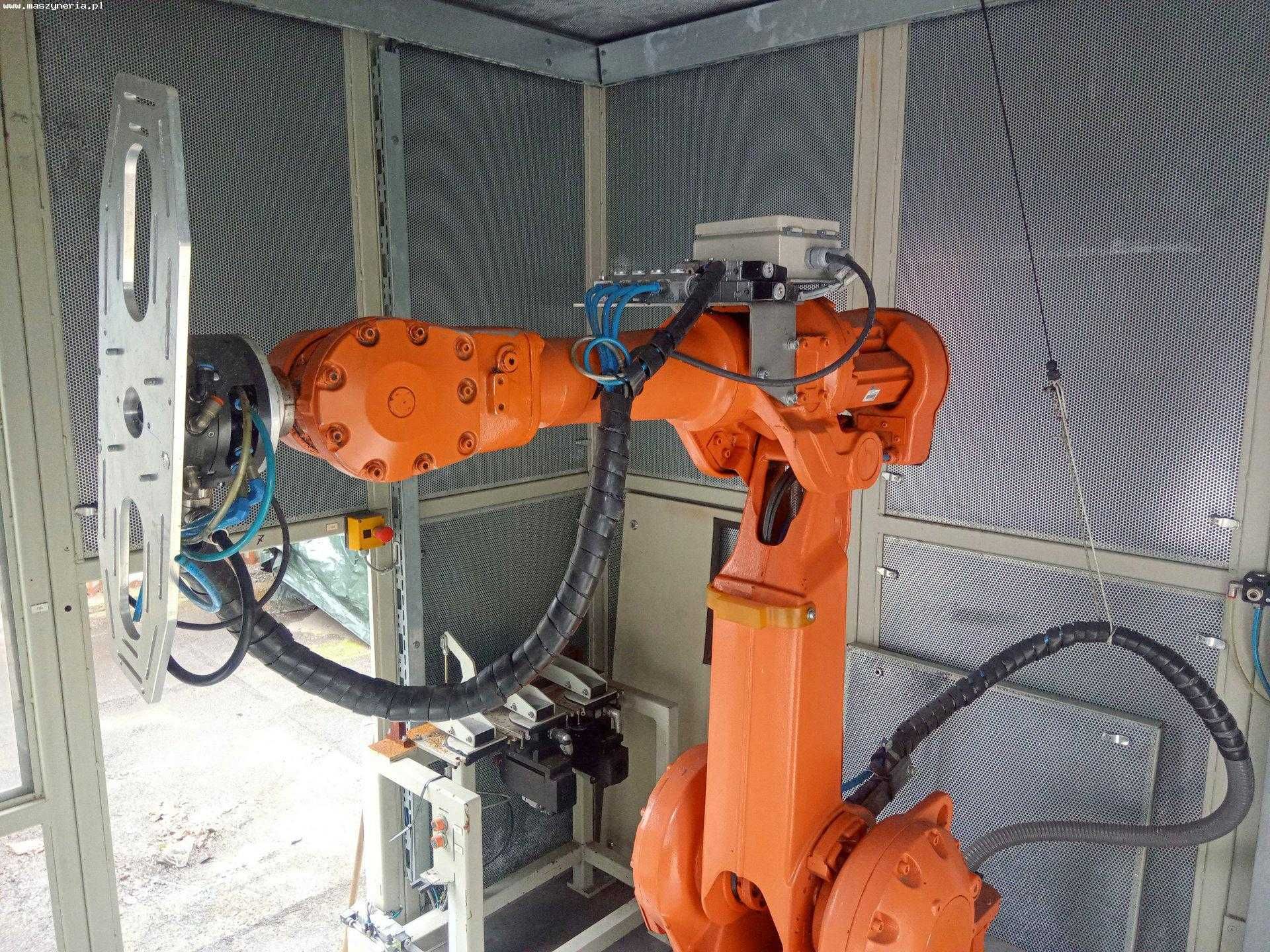

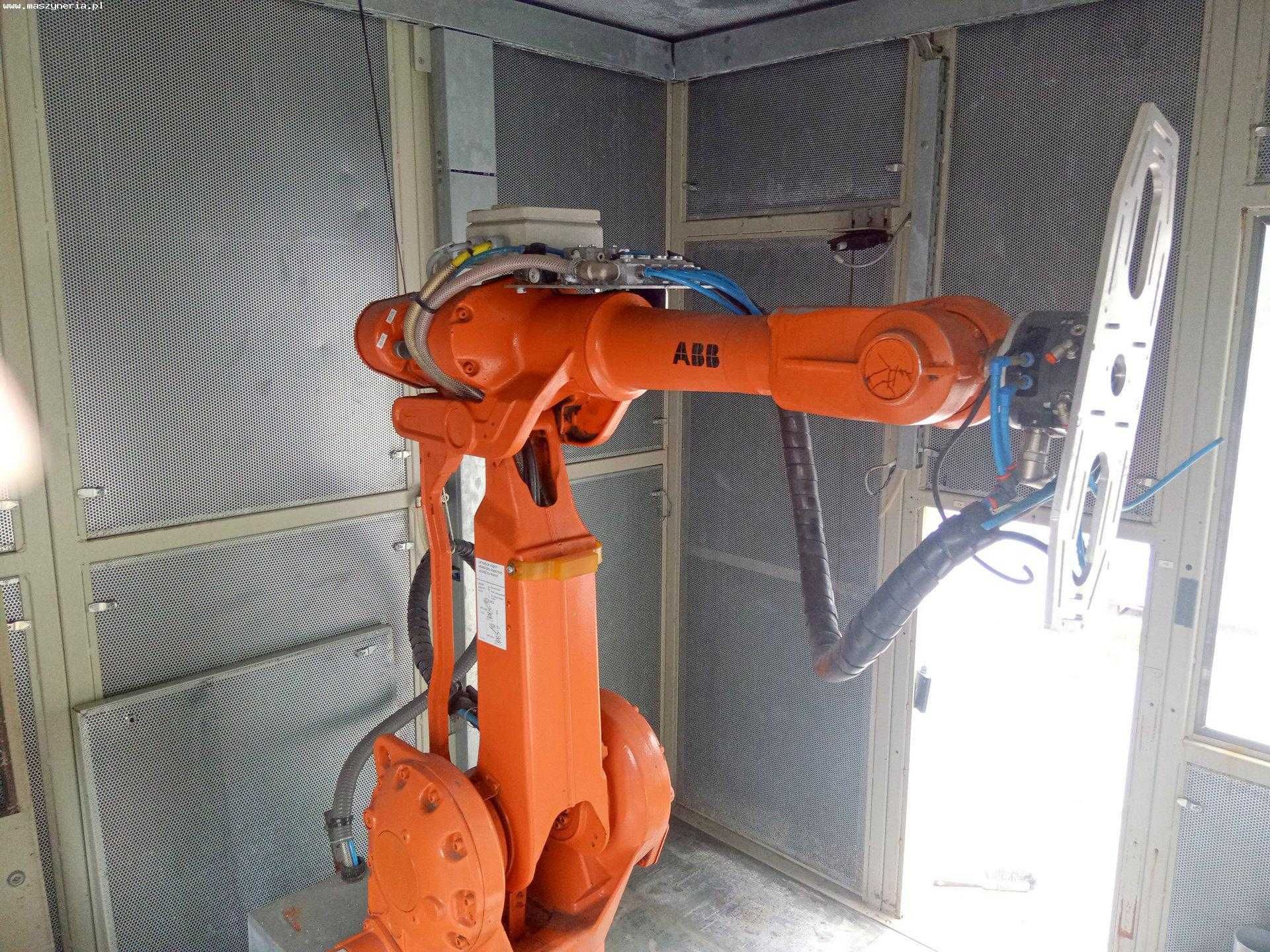

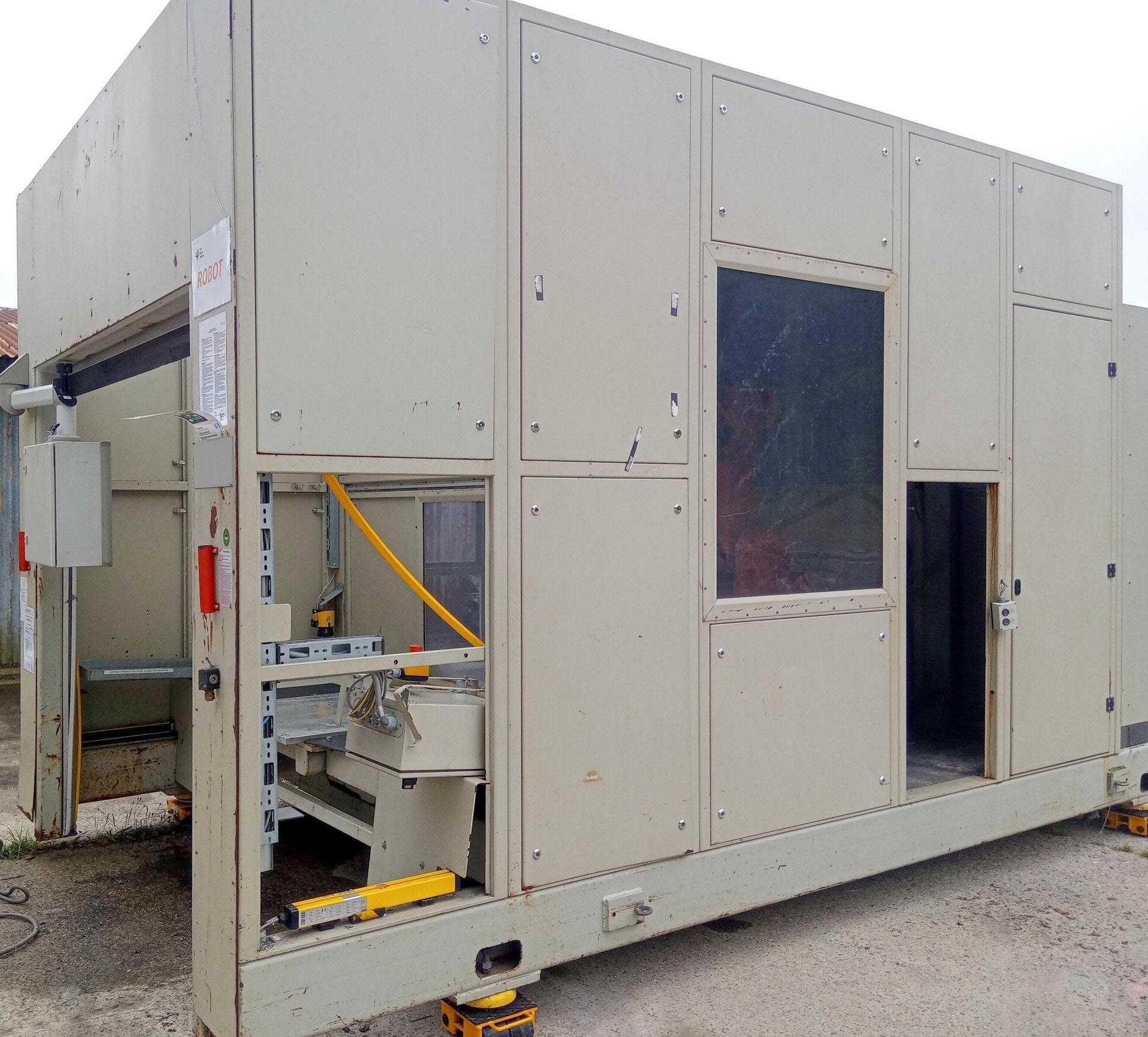

Robot frezujący ABB IRB 2400 M2000 wyprodukowany został w 2004 roku w Szwajcarii. Zrobotyzowane stanowisko frezujące składa się z 6-osiowego robota przemysłowego ABB IRB 2400/16 oraz kontrolera ABB IRC5, sterującego manipulatorem i urządzeniami peryferyjnymi.

Dotychczas stanowisko obróbcze wykorzystywane było do frezowania naddatków po termoformowaniu detali.

Dane techniczne robota przemysłowego ABB IRB 2400 M2000
- maksymalny zasięg ramienia: 1550 mm
- maksymalny udźwig: 16 kg
- liczba osi robota: 6
- zakres ruchów osi robota
oś 1: +180°/-180°
oś 2: +110/-100°
oś 3: +65°/-60°
oś 4: +200°/-200°
oś 5: +120°/-120°
oś 6: +400°/-400°
- maksymalna prędkość ruchów osi robota
oś 1: 150°/s
oś 2: 150°/s
oś 3: 150°/s
oś 4: 360°/s
oś 5: 360°/s
oś 6: 450°/s
- powtarzalność pozycjonowania: 0.03 mm
- powtarzalność ścieżki: 0.15 mm
- port RS232
- port RS422
- wysokość robota: 1564 mm
- możliwość montażu: podłoga, do góry nogami
- rozmiar podstawy robota (dł. x szer.): 723 x 600 mm
- pobór mocy: 0,67 kW
- zasilanie: 200-600 V 50/60 Hz
- waga robota IRB 2400/16: 380 kg

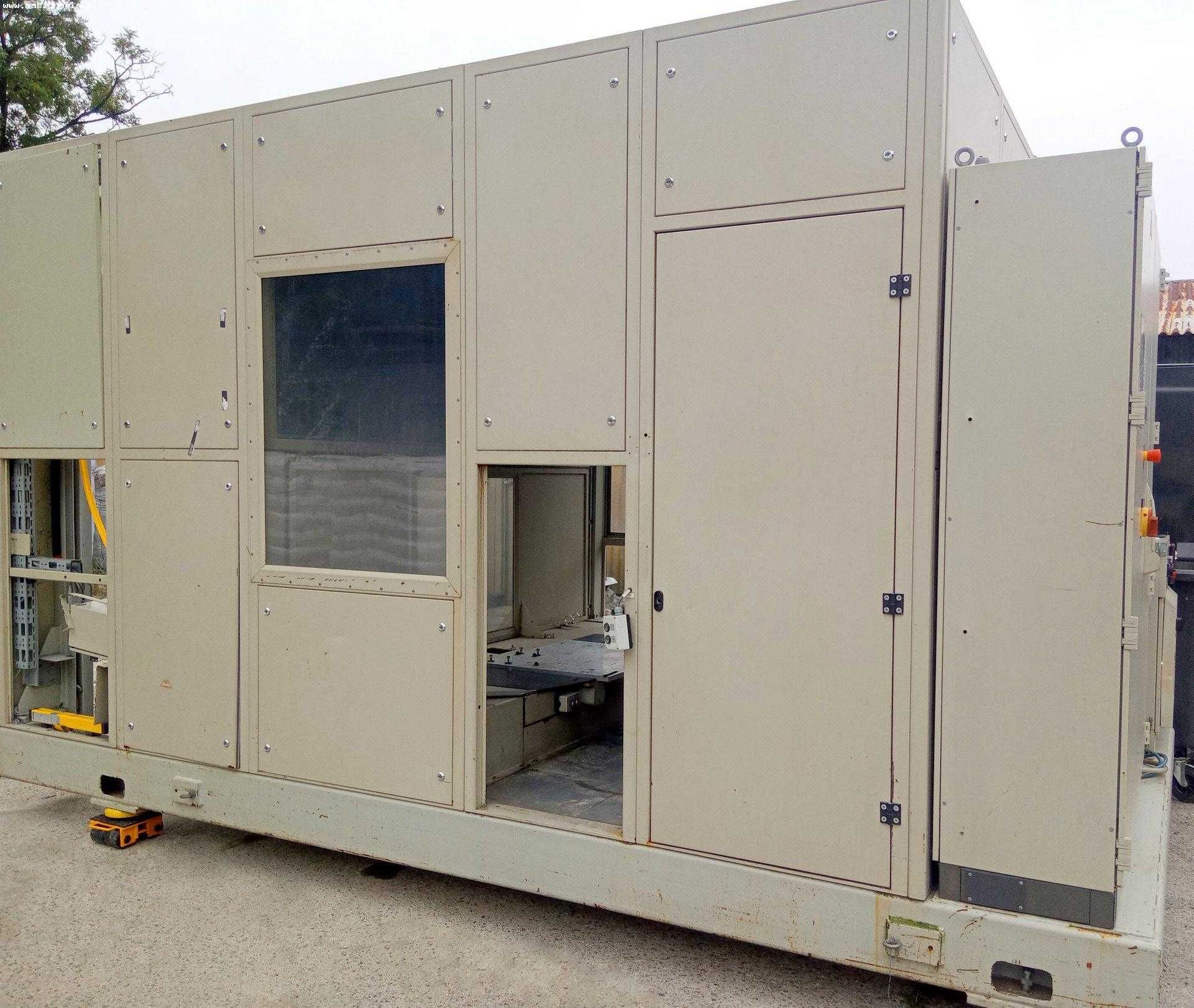

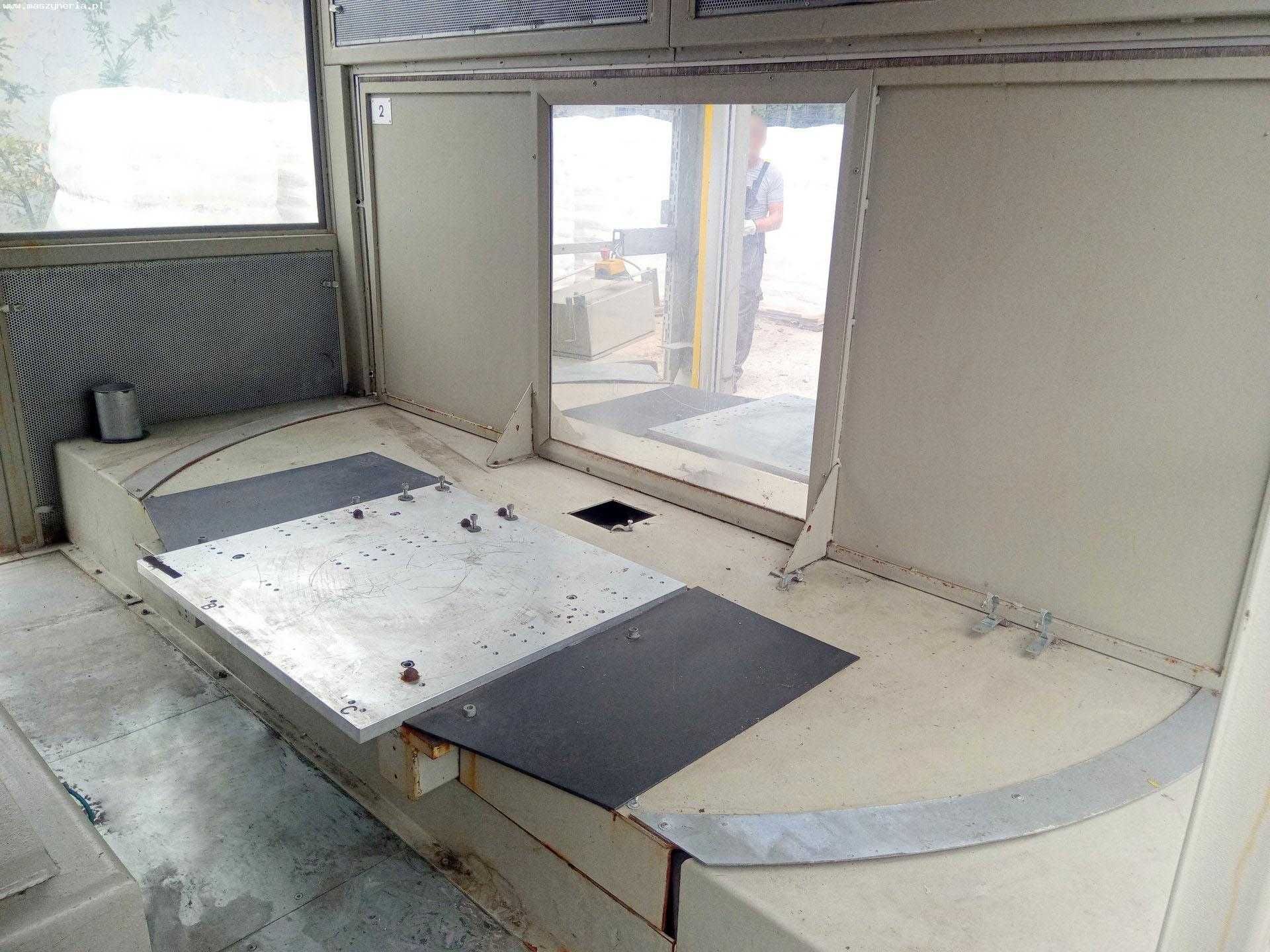

Wyposażenie oraz pozostałe parametry celi z robotem do frezowania ABB IRB 2400 M2000
- manipulator: ABB IRB 2400/16
- kontroler: ABB IRC5
- oprogramowanie robota: BaseWare OS

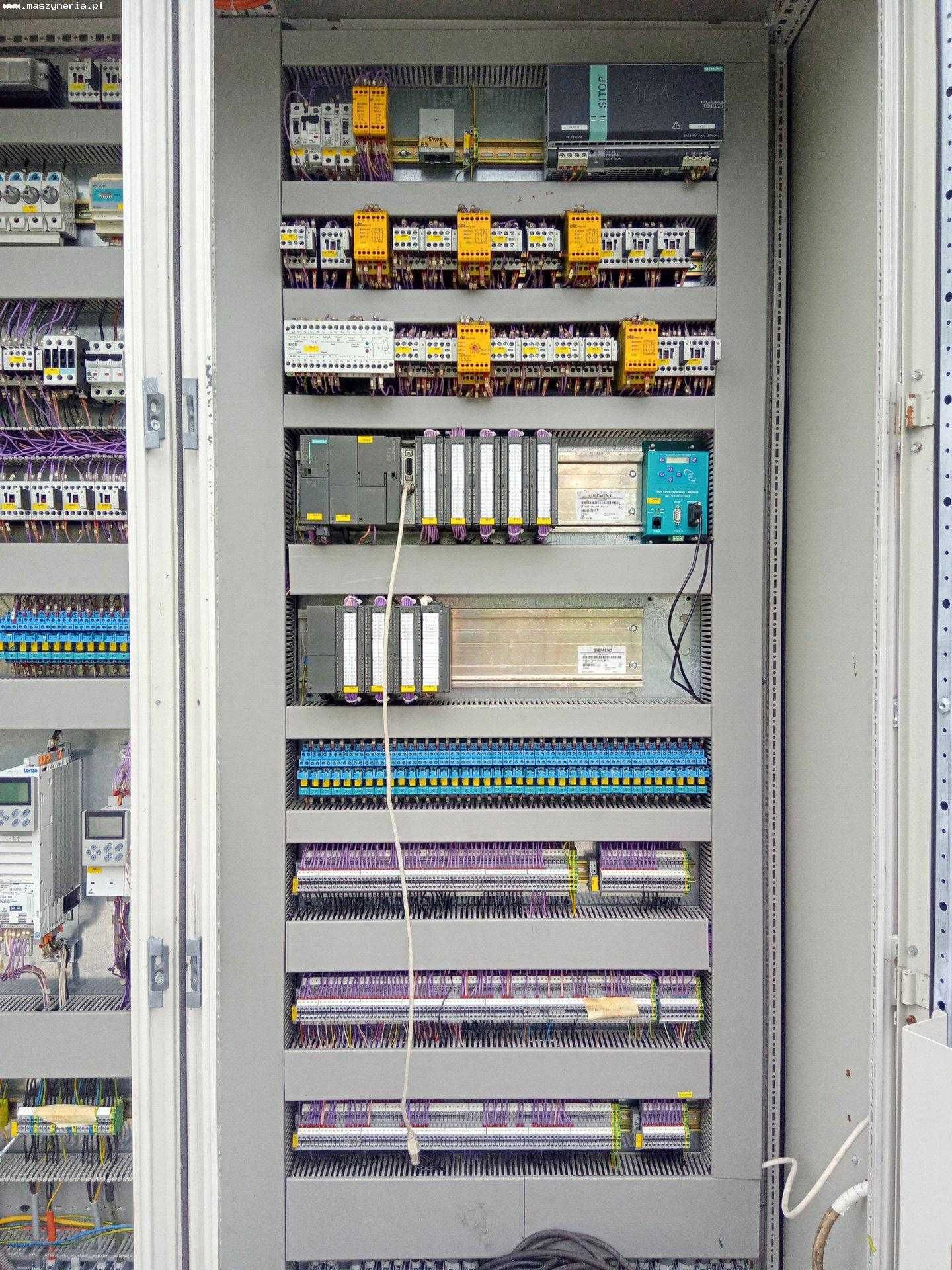

- sterownik PLC: SIEMENS SIMATIC S7-300

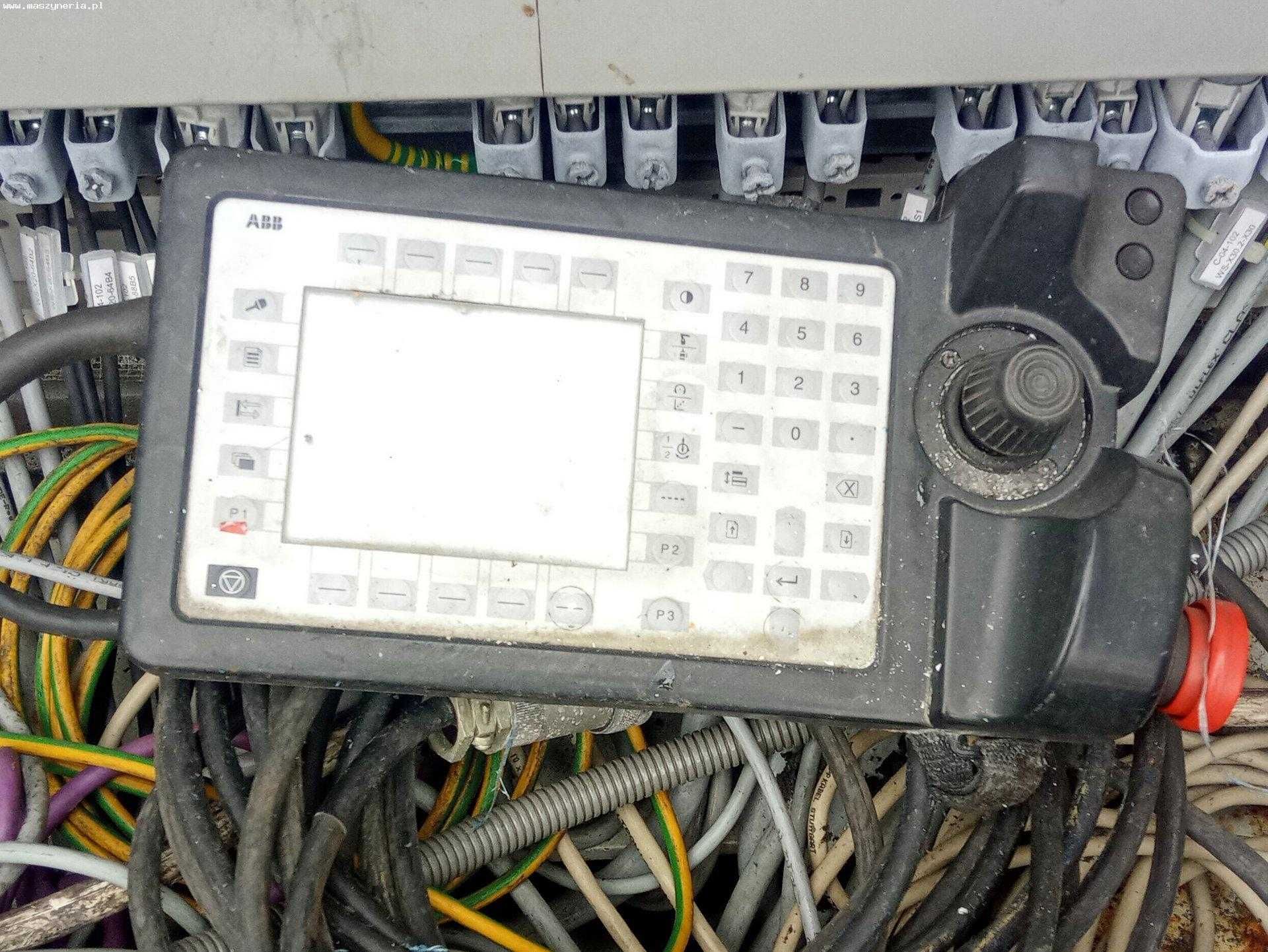

- przenośna jednostka sterująca (portable teach pendant): ABB S4C

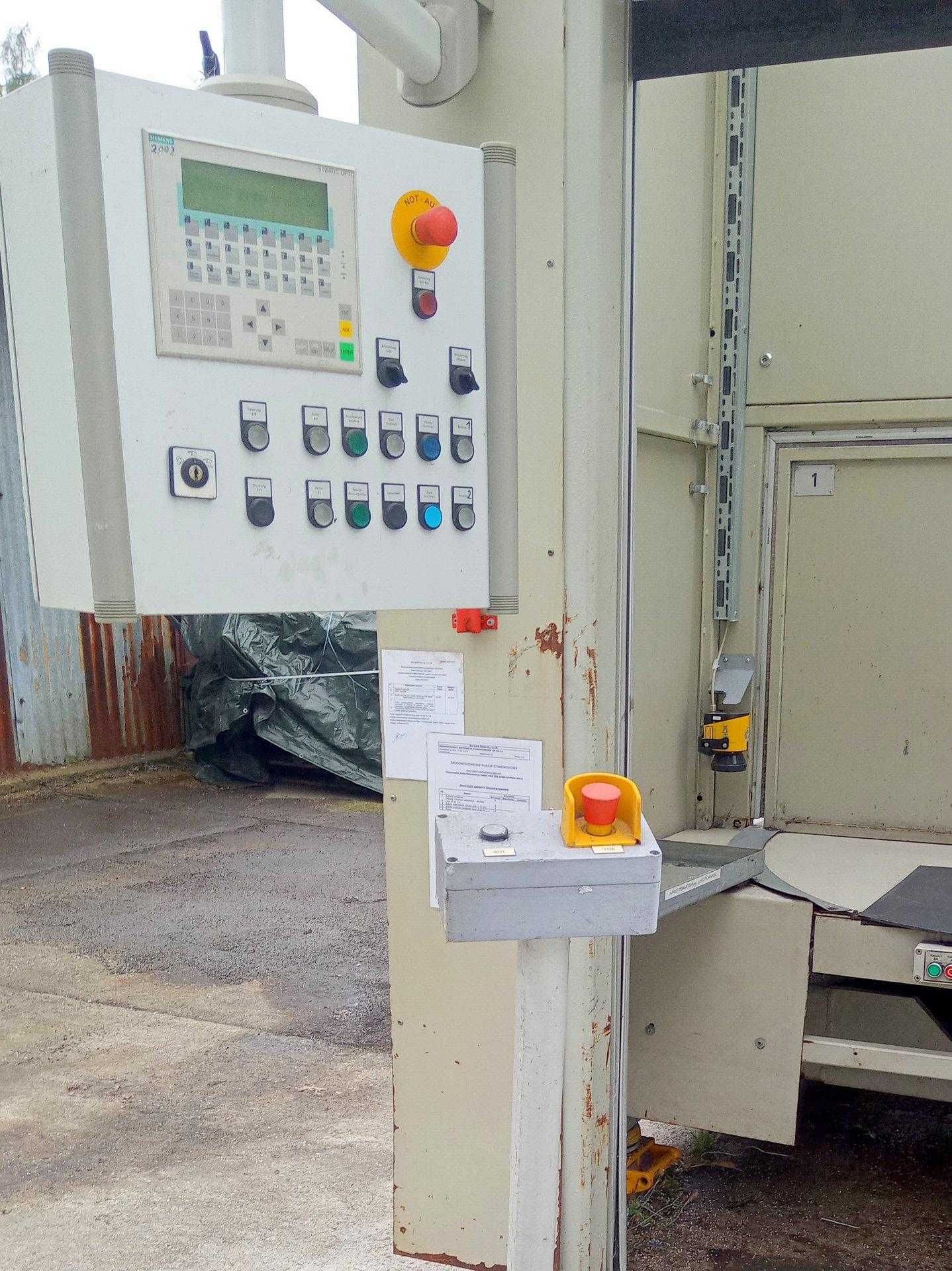

- panel operatorski: SIEMENS SIMATIC OP17

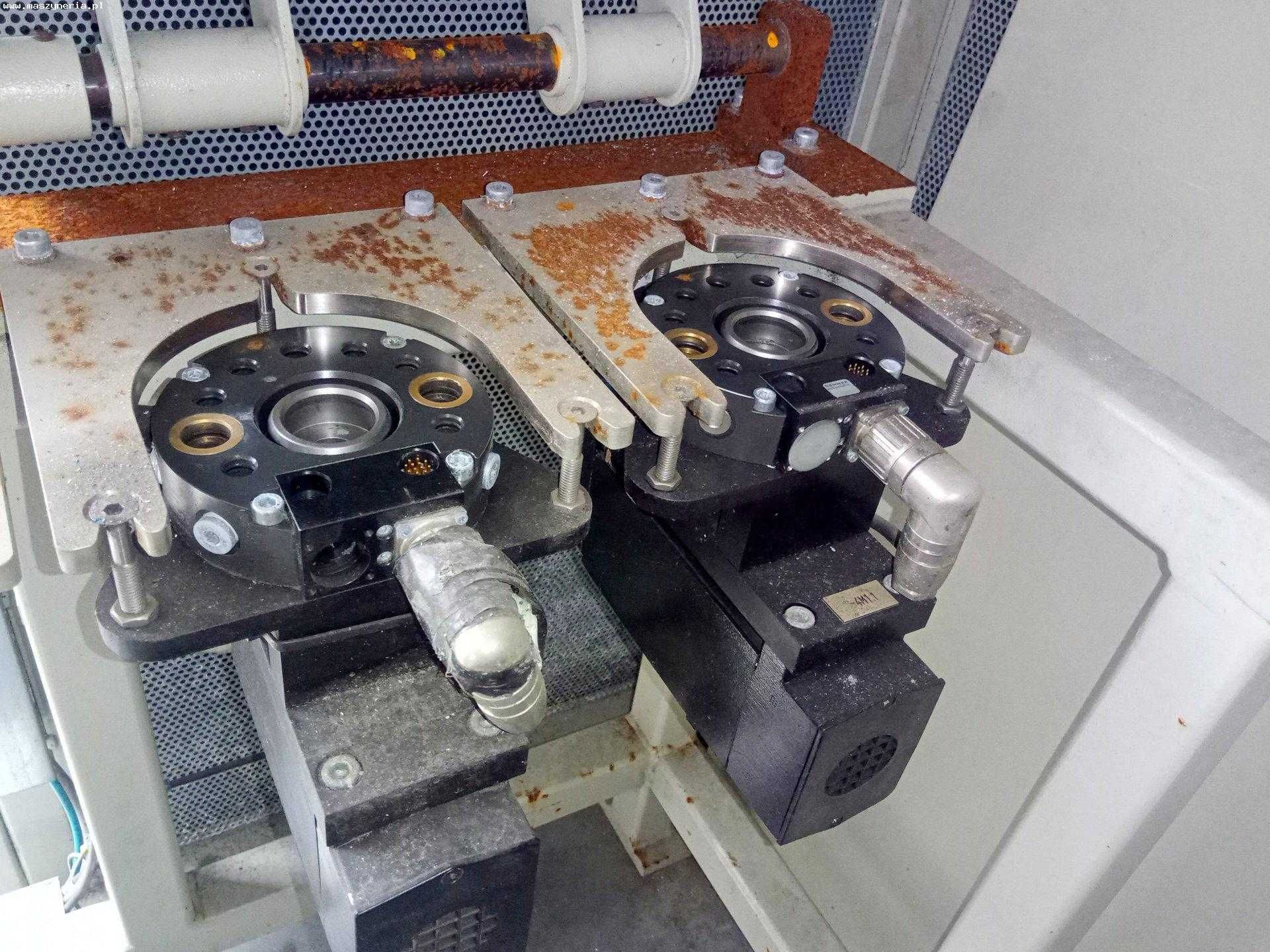

- serwomotor: PERSKE KRS 35.3-2
- wymiary kontrolera (dł. x szer. x wys.): 950 x 800 x 540 mm
- waga kontrolera IRC5: 240 kg
- waga celi: 8000 kg
