Regulator temperatury REX C100 typu PID

Regulator temperatury REX C100 typu PID jest popularny w zastosowaniach przemysłowych i domowych ze względu na swoją przystępną cenę . We wpisie pokaże jak podpiąć wersję przeznaczoną do współpracy z przekaźnikiem półprzewodnikowym SSR. Instrukcja wyjaśnia jak poruszać się po menu, która pozycja w menu co oznacza oraz pokaże jak dostać się do ukrytych funkcji menu.

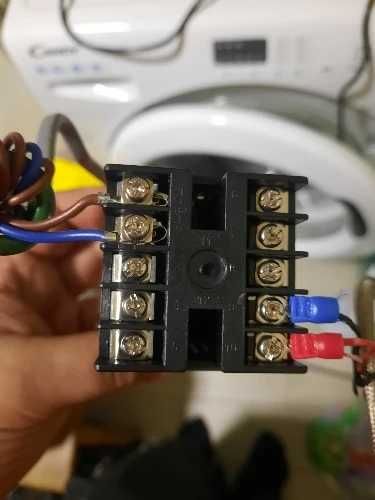

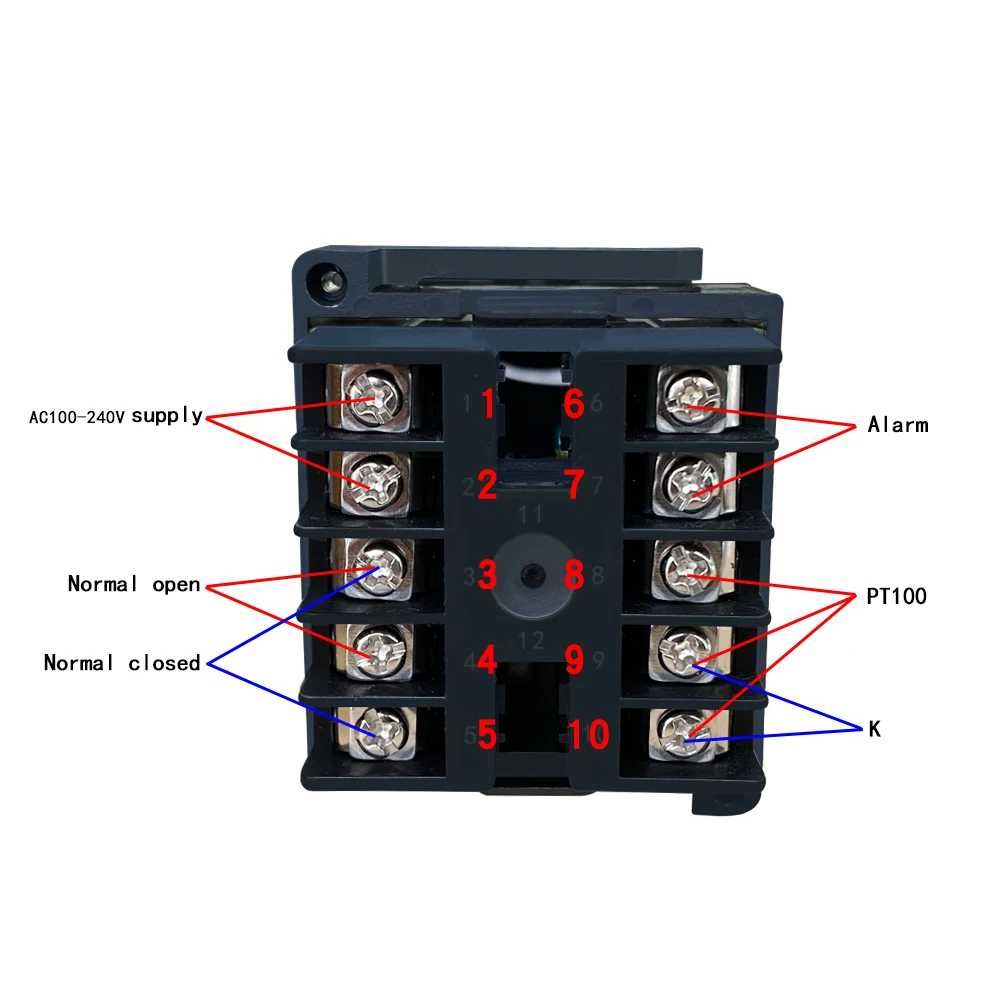

Wersja zasilana napięciem zmiennym 230V tutaj przy podłączeniu należy zwrócić uwagę na fazę. Pomocna przy montażu okazuje się naklejka z boku obudowy: Jeżeli ustalimy jaką wersję regulatora posiadamy przychodzi czas na odpowiednie podpięcie kabli. Port 1,2 to wyprowadzenia na zasilanie tutaj mocujemy kabel idący do gniazdka

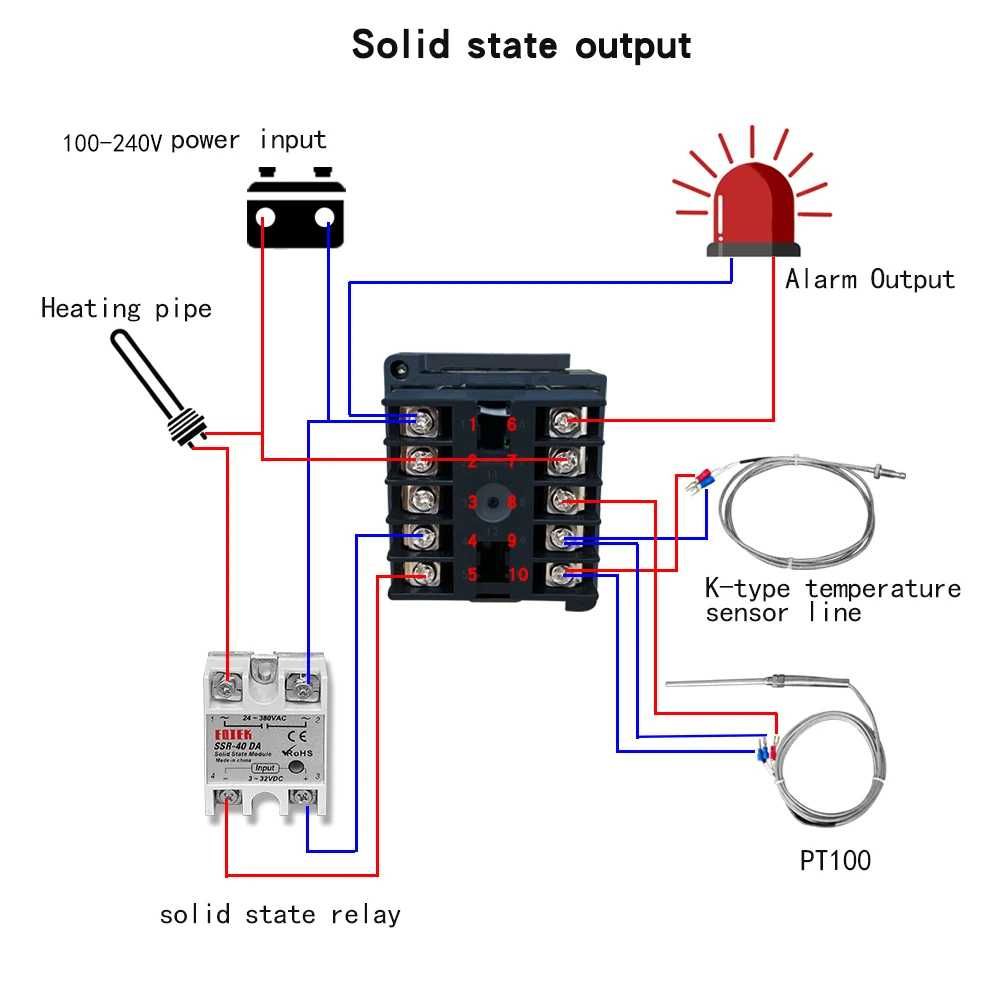

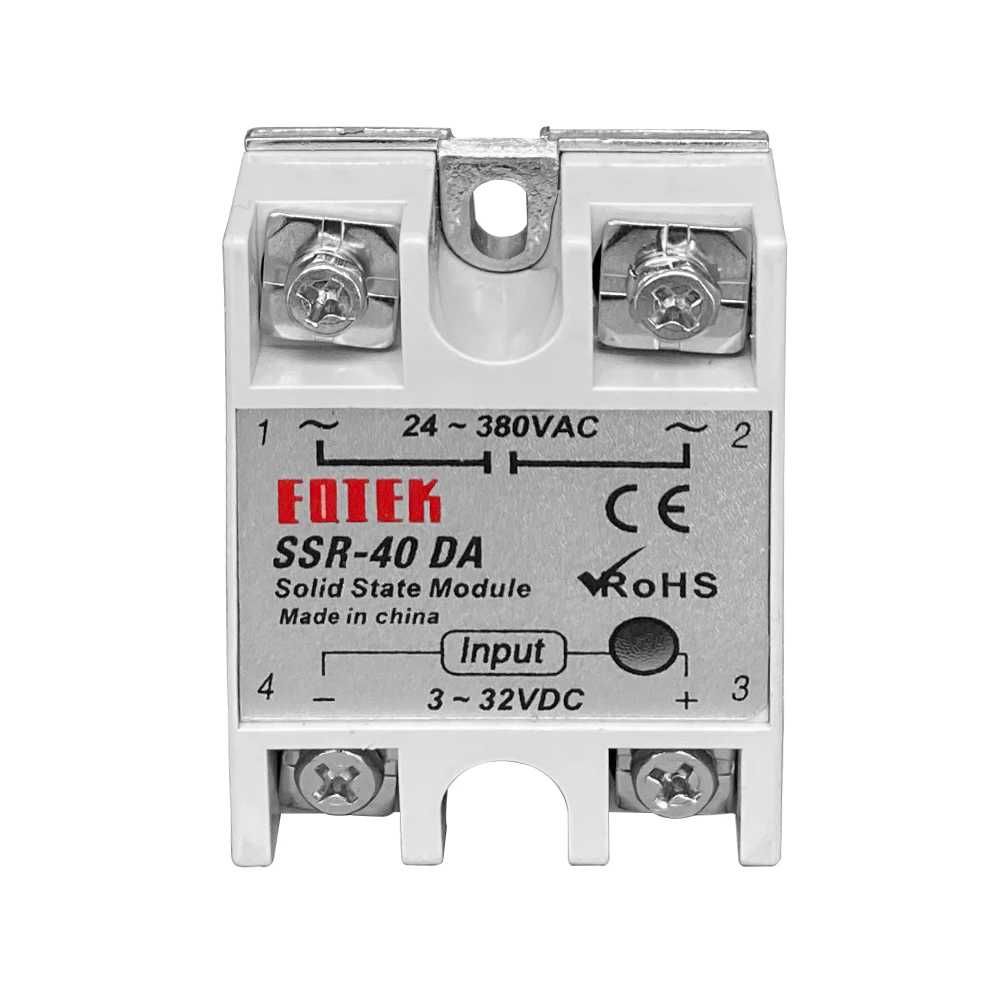

model z wyjściem ma przekaźnik SSR – wpinamy odpowiednio w port 4 i 5 i prowadzimy do + i – na wejściu przekaźnika SSR tak jak pokazano na poniższym schemacie.

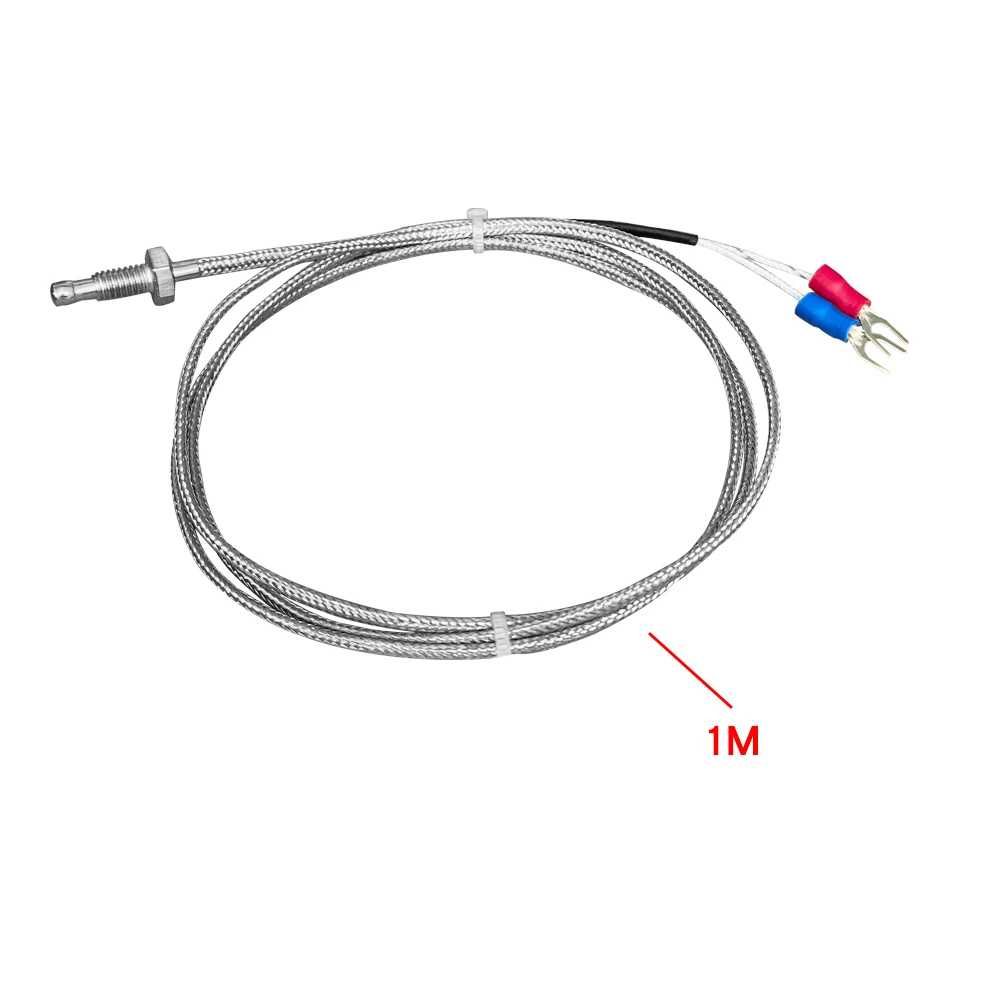

W porty 9 i 10 podpinamy termoparę.
Przy uruchomieniu REX C100 sam wykrywa jaka tempopara jest podpięta oraz pokazuje w jakich jednostkach wyrażana jest temperatura domyślnie pokazuje C co oznacza stopnie Celcjusza.

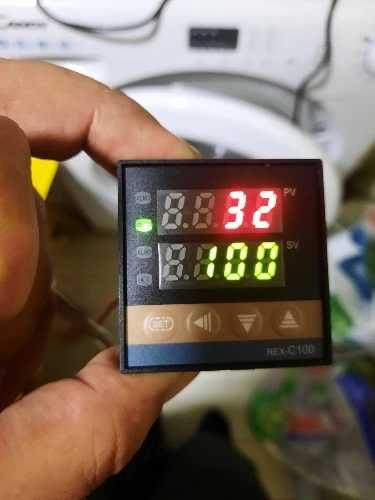

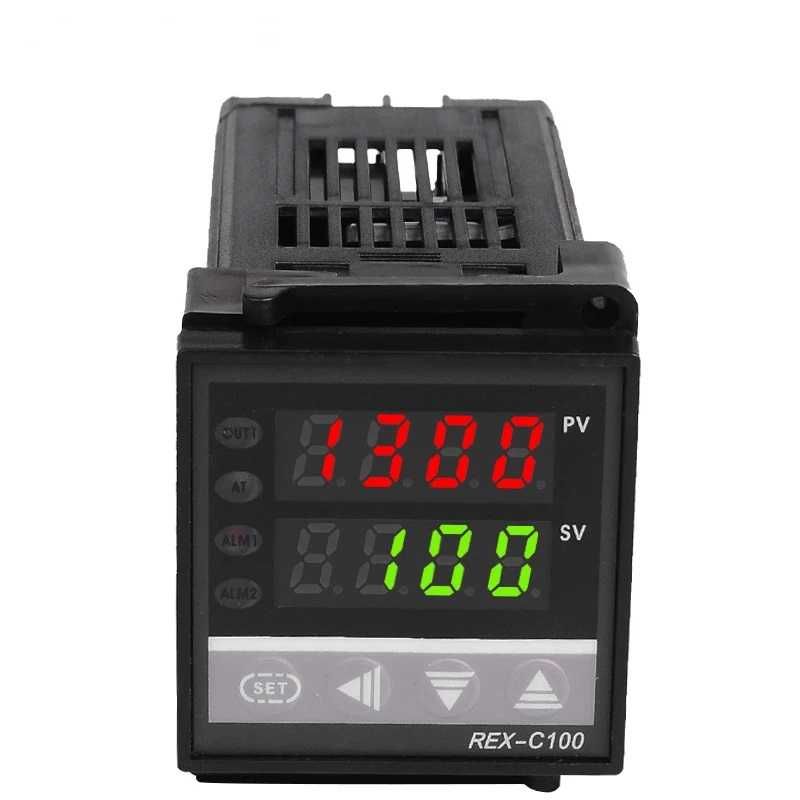

Po uruchomieniu mamy 2 wyświetlacze górny PV i dolny SV : ten u góry pokazuję temperaturę aktualną, a dolny SV temperaturę zadaną – czyli tą jaką ma starać utrzymać się nasz kontroler.
Pojedyncze przyciśnięcie SET przenosi nas do ustawień temperatury zadanej – tutaj strzałkami góra dół zmieniamy cyfry w segmencie a strzałką w bok zmieniamy segment. Aby zatwierdzić znów wciskamy krótko SET.
Kolejny krok to wejście do menu ustawień, aby dostać się do MENU głównego trzymamy 5 sekund przycisk SET.
Krótko o kolejnych funkcjach menu:
• ALM1 – ustawiamy przy jakiej temperaturze zapala się kontrolka alarmowa z boku wyświetlacza
• ALM2 – ustawiamy przy jakiej temperaturze zapala się 2 kontrolka alarmowa z boku wyświetlacza
• ARU – autokalibracja – regulator na podstawie zmian temperatury sam postara się dobrać parametry (uwaga – nie zadziała jeżeli zmiany są mniejsze bądź równe stopień w ciągu minuty)
• P – Proporcjonalność – ustawiamy w zakresie od 0 do 30 (Gdy zakres proporcjonalności jest zawężany, sygnał regulacyjny silnie zmienia się przy nawet niewielkich zmianach wartości regulowanej. Polepsza się rezultat regulacji i zmniejsza -błąd regulacji.
• I – czas Całkowania w sekundach ( im mniejsza wartość tym szybciej zostanie osiągnięta zadana temperatura ale też jej wartość zostanie sporo przeregulowana)
• d – czas różniczkowania w sekundach (zwiększenie czasu różniczkowania sprawia, że działanie korekcyjne jest mocniejsze, a odpowiedź na szybką zmianę wartości regulowanej jest szybsza)
• Ar – (wind-up) – jest to własność wstrzymująca działanie całkujące gdy regulowana wielkość jest w zakresie proporcjonalności. Wyrażany w % i regulowany w zakresie od 0 do 100
• r – cykl pracy w sekundach
• oH – ustawienie histerezy
• SC – kalibracja wartości PV – podając tutaj liczbę dodatnią lub ujemną skorygujemy wskazanie na górnym wyświetlaczu aktualnej temperatury
• LCK – kontrola dostępu ustawień regulatora: –ustawiając 001 możemy zmieniać ALM1,ALM2,SV; -ustawiając 011 możemy zmieniać tylko SV; ustawiając 111 – nie możemy zmienić nic.
Aby dostać się do zaawansowanego menu ustawień należy:
• w menu LCK – ustawić 100, kolejno przyciskiem set przewinąć całe menu aż znów wrócimy do LCK.
• w LCK trzymamy przycisk oraz SET (zaczynamy od trzymania ) przez 5 sekund
• Pojawia się na górnym wyświetlaczu napis CODE -> teraz w zależności czy ustawimy 000 czy 001 dostaniemy się do 2 różnych menu.
• Aby zatwierdzić w CODE przejście do wybranego MENU robimy jak w 2 punkcie i trzymamy oraz SET
Poniżej przedstawiamy schemat pomoże on w regulacji konkretnych parametrów waszego regulatora.
Kompletny wykaz zaawansowanych ustawień można znaleźć w instrukcji obsługi, którą możecie pobrać w sieci.
