Punkt-wielopunkt/ Antena sektorowa GigaSektor PRO BOX 16/120 HV GW!

Specyfikacja techniczna:

Typ anteny: sektorowa dualna
Zakres częstotliwości 4,9 - 6,1 GHz
Zysk energetyczny 16 dBi
Polaryzacja pionowa + pozioma
Separacja pomiędzy złączami >28 dB
Kąt promieniowania w płaszczyźnie pionowej 9 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej 80±5° dla -3dB,
115±5° dla -6dB °
VSWR typ. 1:1,5
Impedancja 50 Ohm
Złącze 2 x RP-SMA gniazdo
Odporność na wiatr 56 m/s
Montaż do masztu
Średnica masztu/uchwytu 26 - 53 mm
Wymiary 377x149x78 mm
Wymiar opakowania 43/17/9 cm
Waga całkowita 1600 g
Waga z uchwytem 1400 g
Waga bez uchwytów 1000 g

Szczegółowe informacje

Profesjonalna seria anten sektorowych klasy operatorskiej Gigasektor PRO wykorzystująca zaawansowane rozwiązania umożliwiające zwiększenie wydajności sieci bezprzewodowych punkt-wielopunkt. Posiada zintegrowaną, w pełni ekranowaną obudowę, pozwalająca na montaż w jej wnętrzu urządzeń Ubiquiti, Mikrotik, Cambium itp.

Zredukowane niepożądane promieniowanie wsteczne oraz niski poziom listków bocznych minimalizuje poziom zakłóceń generowanych i odbieranych przez antenę z otoczenia, pozwalając na jej montaż oraz wydajne działanie w bezpośrednim sąsiedztwie innych anten.

Antena może działać w szerokim zakresie częstotliwości a wiązki charakterystyki promieniowania są stabilne w funkcji częstotliwości. Pozwala to na elastyczne i przewidywalne działanie oraz pełne wykorzystanie możliwości modułu radiowego podłączonego do anteny.

Gabaryty oraz masa anteny zostały zmniejszone a zintegrowana obudowa jest w pełni ekranowana chroniąc urządzenie, złącza antenowe oraz pigtaile zarówno przed wpływem warunków atmosferycznych jak i interferencjami radiowymi. Pozwala to na wygodne tworzenie zwartych, dyskretnych i odpornych na zakłócenia stacji bazowych.

Antena posiada zdublowane zwarcie dla prądu stałego zapobiegające podczas wyładowań atmosferycznych indukowaniu się prądu stałego na wyjściu antenowym, chroniąc w ten sposób urządzenie podłączone do anteny.

Szczegóły budowy

Ścieżki zasilające źródła elementarne anteny zostały odizolowanie fizycznie od struktury promieniującej dzięki czemu uniknięto ich pasożytniczego wpływu degradującego charakterystyki promieniowania. Uzyskane wiązki anteny są stabilne w funkcji częstotliwości, posiadają stały poziom listków bocznych w elewacji oraz stabilny kształt wiązki głównej w azymucie dla obu polaryzacji. Rozwiązanie to umożliwiło jednocześnie redukcję gabarytów i masy anteny.

Zastosowanie stratnej pianki absorpcyjnej, umieszczonej wewnątrz obudowy anteny pozwoliło na likwidację pasożytniczych prądów powierzchniowych indukujących się na powierzchni ekranu co doprowadziło do ograniczenia promieniowania wstecznego anteny zarówno w płaszczyźnie azymutu jak i elewacji.

Antena została zaprojektowana tak by uzyskać maksymalną powtarzalność produkcji. Podstawowym elementem promienników anteny jest teflonowy laminat mikrofalowy zachowujący wysoką stabilność parametrów elektrycznych. Jest on umieszczony pomiędzy aluminiowym ekranem, a osłoną z bardzo trwałego i niskotłumiennego tworzywa odpornego na promieniowanie UV. Dzięki takiej solidnej konstrukcji antena może pracować w ciężkich warunkach atmosferycznych zachowując trwałość i niezmienność parametrów w czasie eksploatacji.

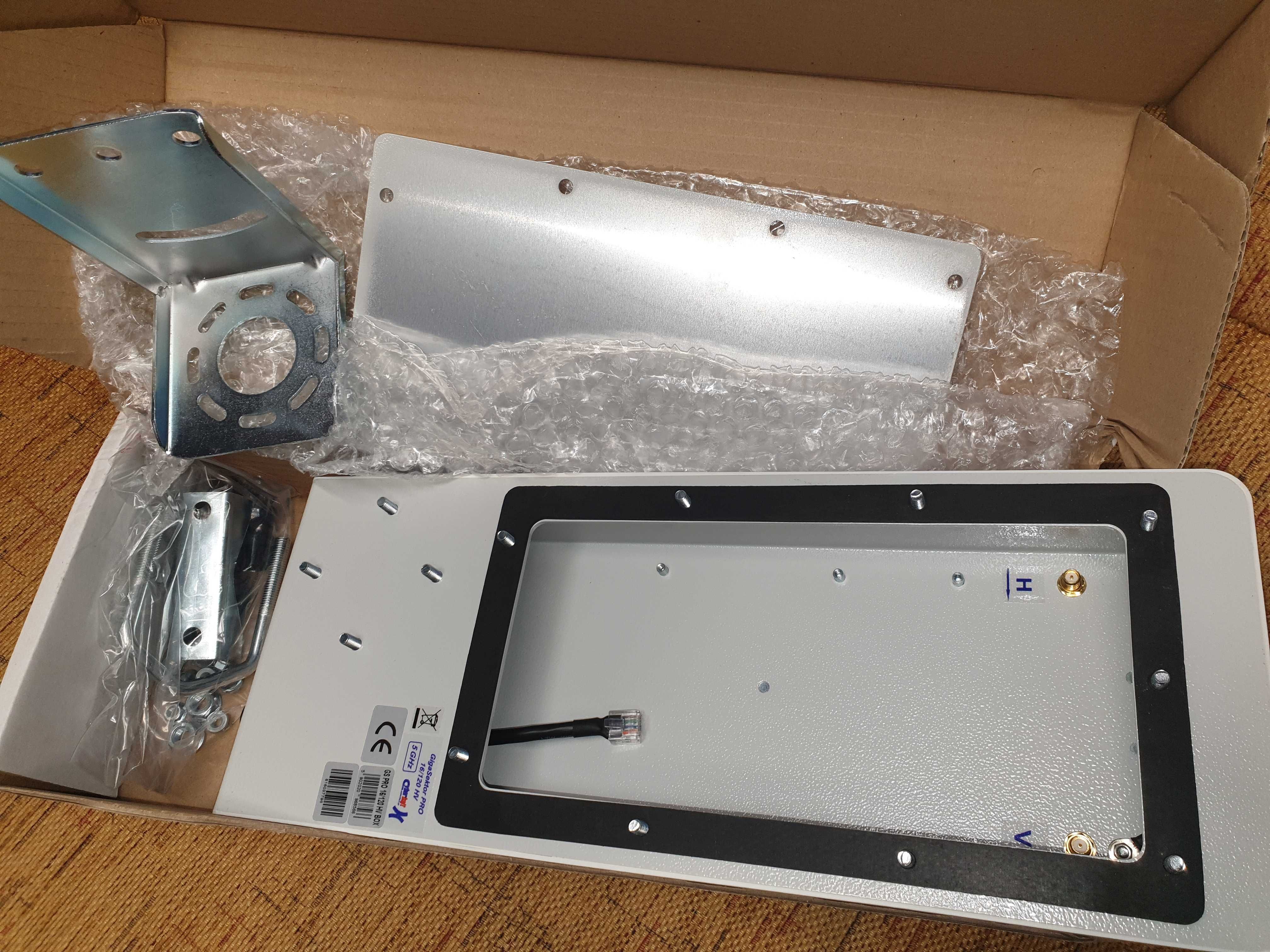

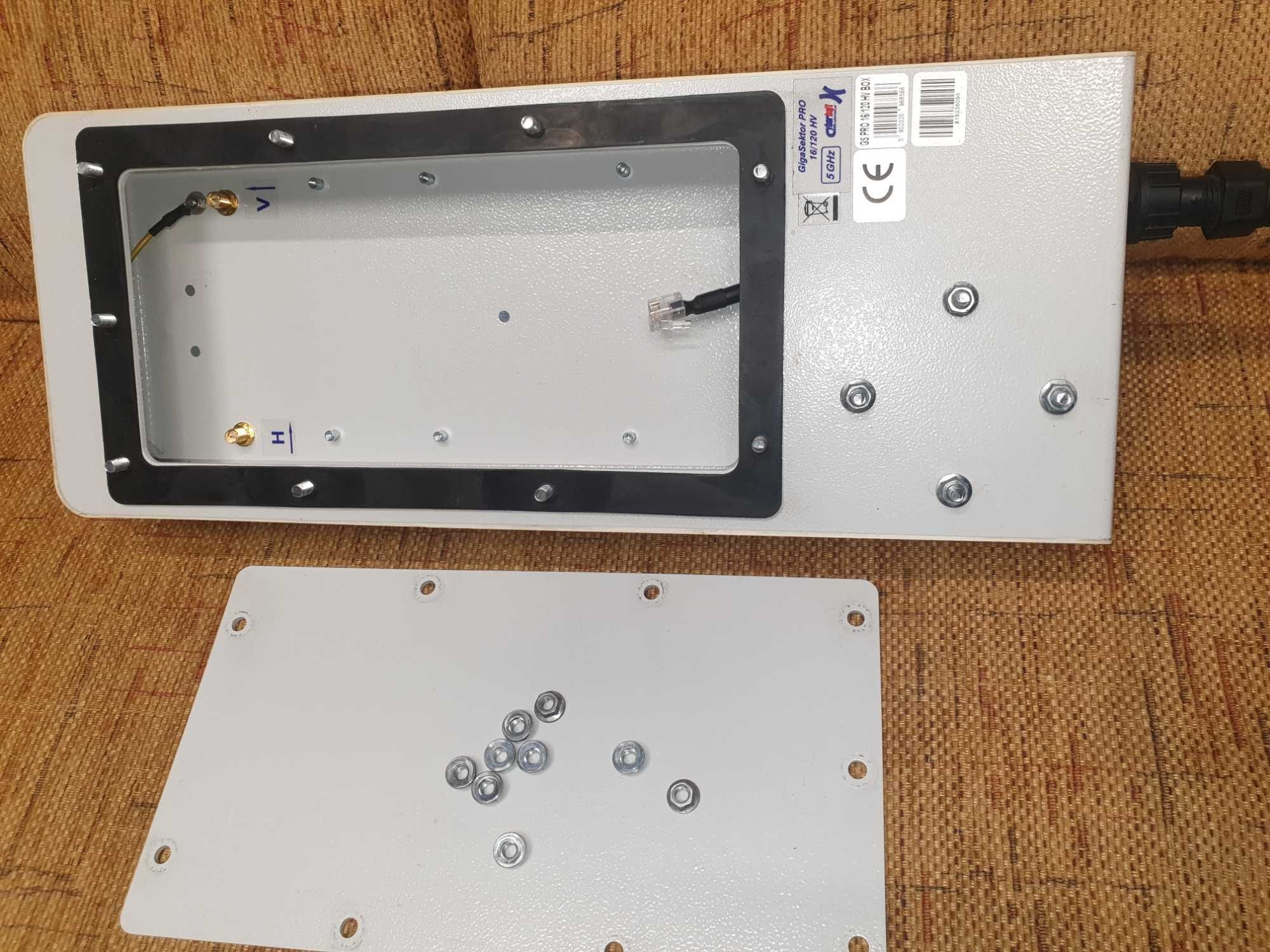

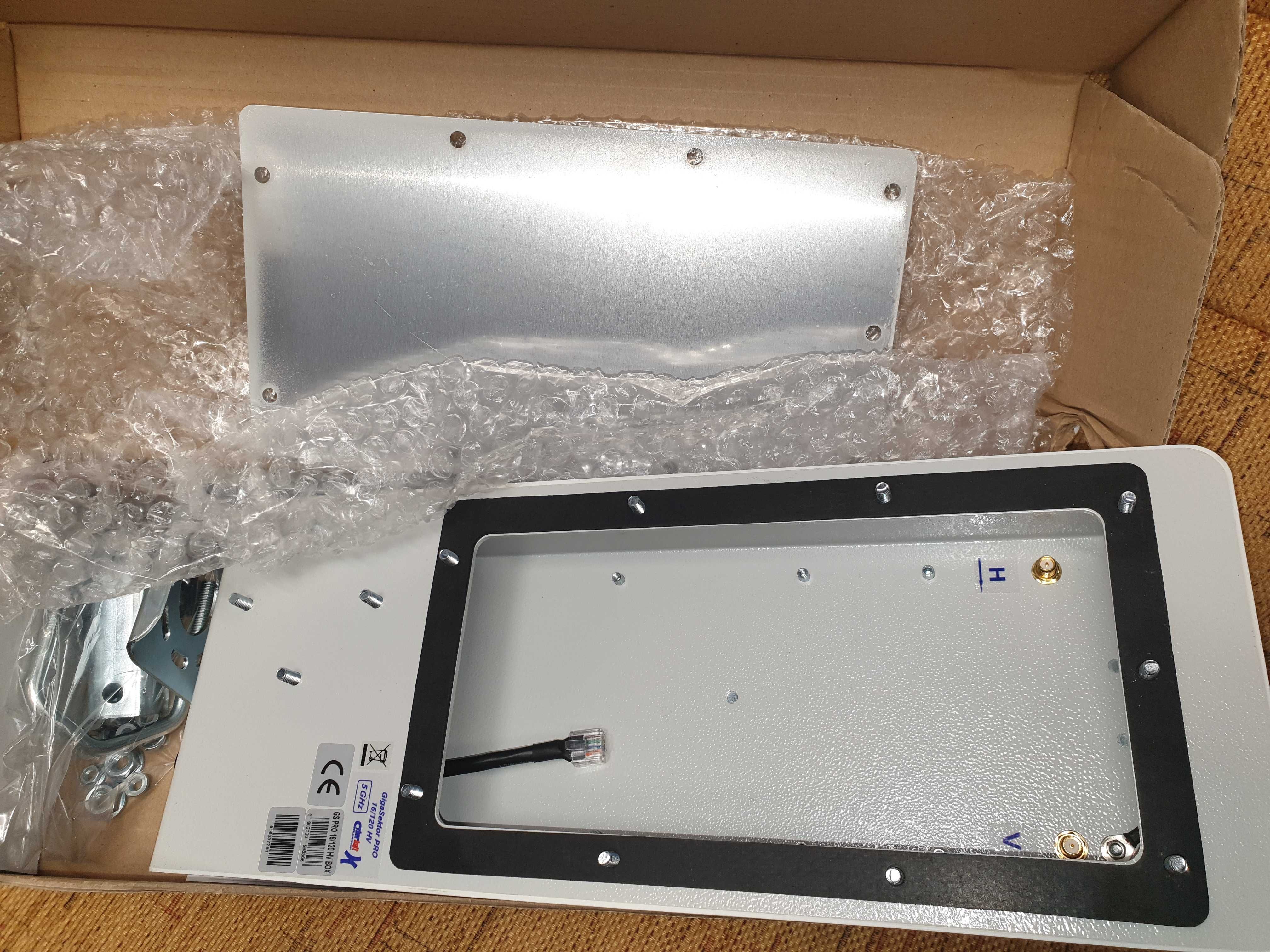

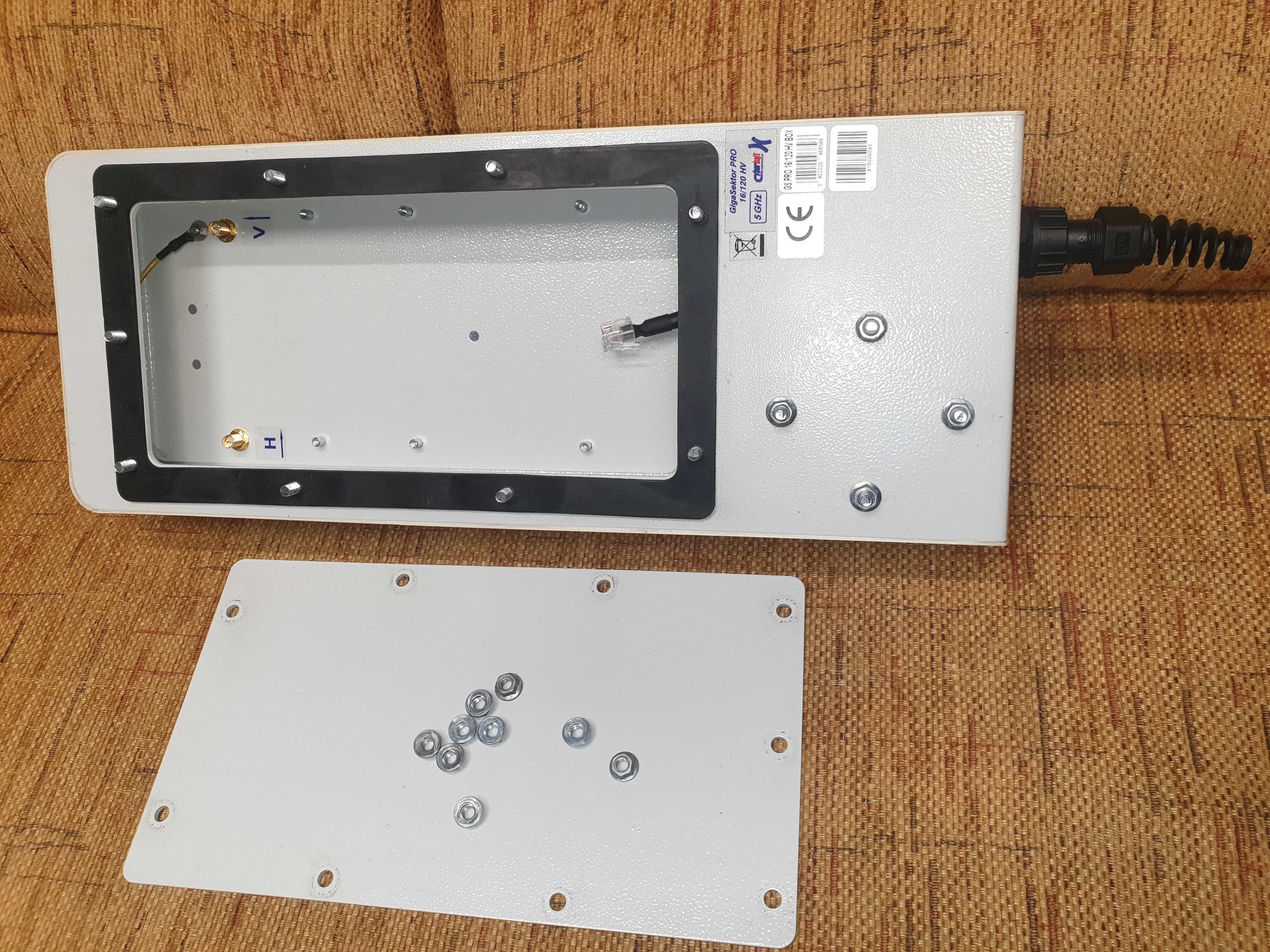

Duża pokrywa obudowy zapewnia wygodny dostęp do zainstalowanego urządzenia oraz złącz anteny. Obudowa posiada przygotowane zaślepione uszczelkami otwory, pozwalając w łatwy sposób wyprowadzić dodatkowe interfejsy urządzenia na zewnątrz. Dołączony wodoodporny dławik Ethernet umożliwia łatwe i bezpieczne podłączenie portu LAN urządzenia.

Posiadam 5 szt. Przy zakupie całości możliwy rabat.
Sprzęt może posiadać drobne rysy obudowy, nie wpływające na działanie i pracę urządzenia.

W razie jakichkolwiek pytań, zapraszam do kontaktu telefonicznego.
