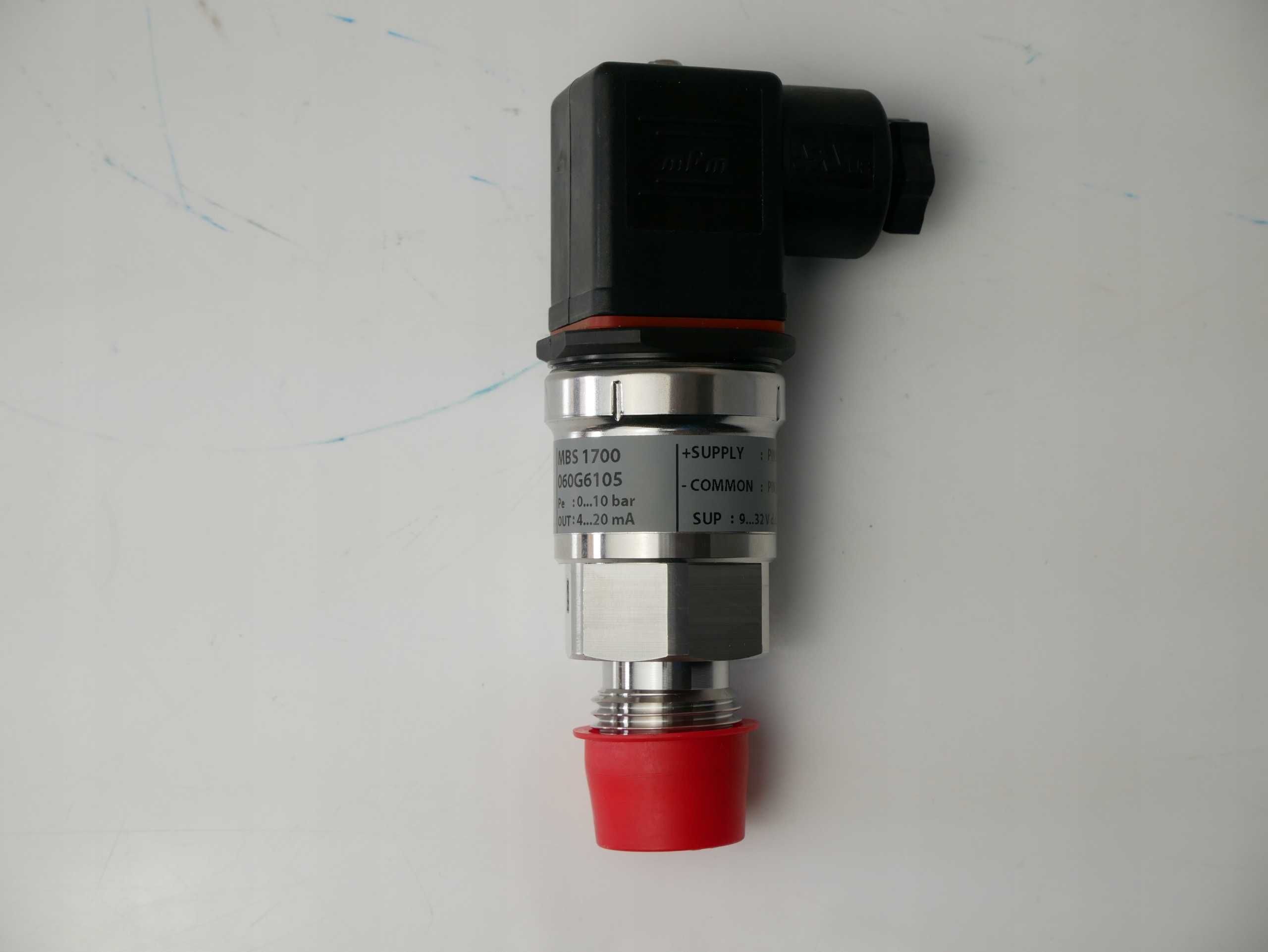

PRZETWORNIK CIŚNIENIA DANFOSS MBS 1700 060G6105 (0-10 BAR)
PRZETWORNIK CIŚNIENIA DANFOSS MBS 1700 060G6105 (0-10 BAR)
Kompaktowy przetwornik ciśnienia przeznaczony do pracy w większości typowych aplikacji. Oferowany model zapewnia wiarygodny i dokładny pomiar ciśnienia nawet w trudnych warunkach środowiskowych.

Odporna na drgania oraz zakłócenia elektromagnetyczne EMC / EMI konstrukcja czuników spełnia najbardziej rygorystyczne wymogi przemysłowe.

Obudowa i elementy mające kontakt z medium wykonane z kwasoodpornej stali nierdzewnej (AISI 316L),
Zakres pomiaru ciśnienia względnego: 0-25 bar (w zależności od modelu przetwornika),
Sygnał wyjściowy: 4-20mA,
Przyłącze ciśnieniowe: G 1/4A lub G 1/2A EN837 (w zależności od modelu przetwornika),
Kompensacja wpływu temperatury, kalibracja laserowa,
Charakterystyka

Dokładność (zawiera nieliniowość, histerezę i powtarzalność):
- = ±0.5% zakresu (typ.),

- = ±1.0% zakresu (maks.),

Nieliniowość BFSL: = ± 0.2% zakresu,
Histereza i powtarzalność: = ±0.1% zakresu,
Przesunięcie termiczne punktu zerowego:
- = ±0.1% zakresu / 10K (typ.),

- = ±0.2% zakresu / 10K (maks.),

Przesunięcie termiczne czułości zakresu:
- = ±0.1% zakresu / 10K (typ.),

- = ±0.2% zakresu / 10K (maks.),

Czas reakcji: 4ms,
Dopuszczalne przeciążenie ciśnienia (statyczne): 6 x zakres (maks. 1500 bar),
Ciśnienie niszczące: 6 x zakres (maks. 2000 bar),
Żywotność, P: 10-90% zakresu: > 10 x 10^6 cykli,
Charakterystyka Elektryczna

Sygnał wyjściowy (zabezpieczony przeciwzwarciowo): 4..20mA,
Napięcie zasilające: 9..32V DC (ochrona przed zmianą biegunowości),
Pobór prądu: -,
Wpływ napięcia zasilającego: ±01% zakresu / 10V,
Prąd graniczny: 28mA (typ.),
Impedancja wyjściowa: -,
PRZETWORNIK CIŚNIENIA DANFOSS MBS 1700 060G6105 (0-10 BAR) Kod producenta 060G6105
PRZETWORNIK CIŚNIENIA DANFOSS MBS 1700 060G6105 (0-10 BAR)
Warunki Pracy

Zakres temperatur czujnika: od -40 do +85st. C,
Maksymalna temperatura medium: 115 - (0.35 x temp. otoczenia),
Temperatura otoczenia: 0d -40 do + 85st. C,
Kompensacja wpływu temperatury: 0 .. +85st. C,
Temperatura przechowywania: od -50 do +85st. C,
Emisja zakłóceń elektromagnetycznych: EN 61000-6-3,
Odporność na zakłócenia elektromagnetyczne: EN 61000-6-2,
Odporność izolacji na przebicie: > 100MOhm przy napięciu 100V,
Test częstotliwości zasilania: wg normy SEN 361503,
Odporność na drgania:
- Sinusoidalne (15.9mm-pp, od 5Hz do 25Hz / 20g, od 25Hz do 2kHz): IEC 60068-2-6,

- Losowe (7.5g rms, od 5Hz do 1kHz): IEC 60068-2-64,

Odpornosć na uderzenia:
- Wstrząsy (500g / 1ms): IEC 60068-2-27,

- Spadanie swobodne (1m): IEC 60068-2-32,

Stopień ochrony: IP65,
Charakterystyka Mechaniczna

Materiały:
- Elementy mające kontakt z medium: EN 10088-1; 1,4404 (AISI 316L),

- Obudowa: EN 10088-1; 1,4404 (AISI 316L),

- Podłączenie elektryczne: Poliamid wypełniony włóknem szklanym PA 6,6

Masa: 0.25kg,
