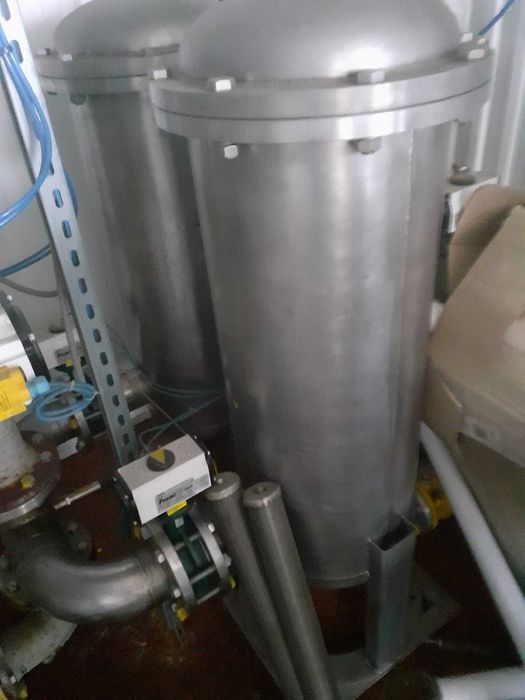

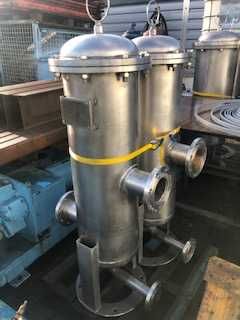

Filtr jest przeznaczony do pracy w pozycji pionowej na rurociągu poziomym. Korpus filtra jest konstrukcją spawaną ze stali nierdzewnej. W dnie znajduje się króciec spustowy, w pokrywie górnej – króciec odpowietrzający. Wewnątrz znajduje się zespół elementów filtracyjnych w postaci świec. W zależności od wykonania elementy filtracyjne mogą być jednorazowego użytku (polipropylen) lub
przeznaczone do wielokrotnego czyszczenia np. za pomocą myjki wysokociśnieniowej (sito
szczelinowe). Filtr opcjonalnie może być wyposażony w króćce pomiarowe, pomiar spadku ciśnienia, żurawik na pokrywie. Filtr przeznaczony jest do oczyszczania cieczy z zanieczyszczeń stałych o wielkości zdefiniowanej zastosowanym rodzajem elementów filtracyjnych. Filtr ma zastosowanie głównie do filtracji cieczy dla celów przemysłowych.
Dane techniczne:
- medium: woda, emulsja, olej opałowy lekki i inne.
- najwyższe dopuszczalne ciśnienie PS: 16 bar
- ciśnienie robocze: 16 bar
- maksymalny spadek ciśnienia na czystym filtrze: ok. 0,1 bar
- najwyższa dopuszczalna temperatura: 60 0C (na wkładach polipropylenowych), na nierdzewnych sitach dopuszczalna temperatura może być wyższa - należy pamiętać wówczas o izolacji zewnętrznej.
- wydajność nominalna: 50 m3/h
- dokładność filtracji nominalna: 10-15 μm
- typ elementu filtracyjnego: świeca polipropylenowa, świeca - sito ze stali nierdzewnej.
- ilość elementów filtracyjnych: 19 szt.
- przyłącza: kołnierzowe wg PN-EN 1092-1
wlot: DN 100 PN16
wylot: DN 100 PN16
- spust: G ½”,
- odpowietrzenie: G ½”

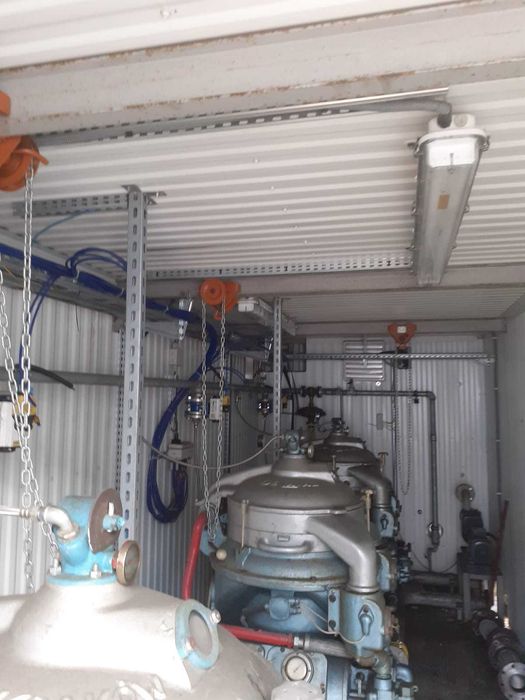

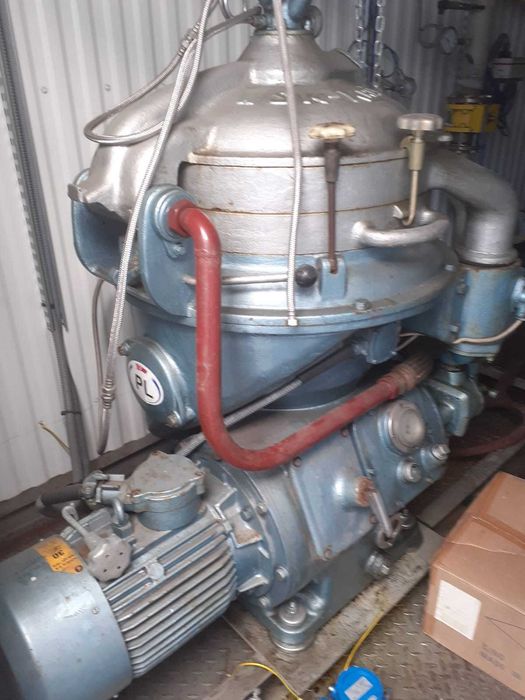

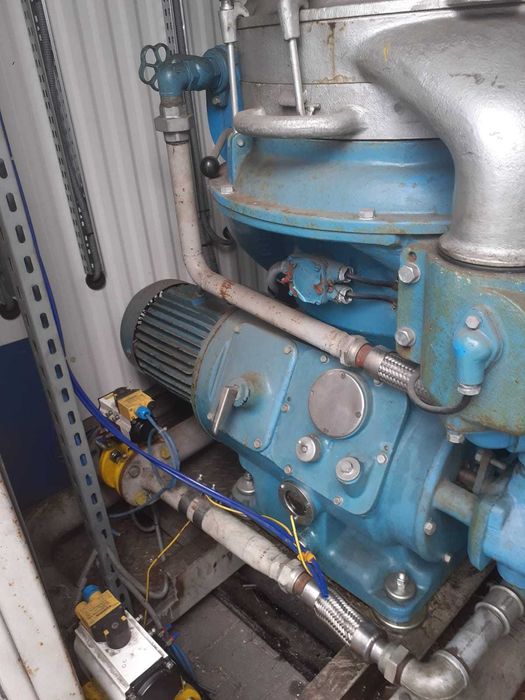

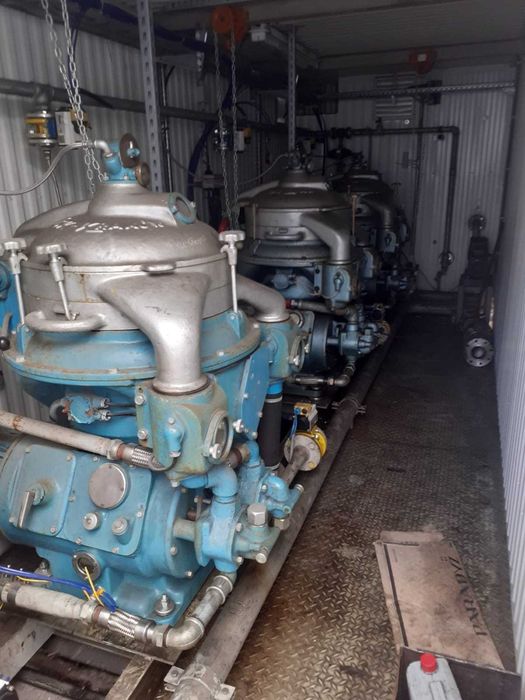

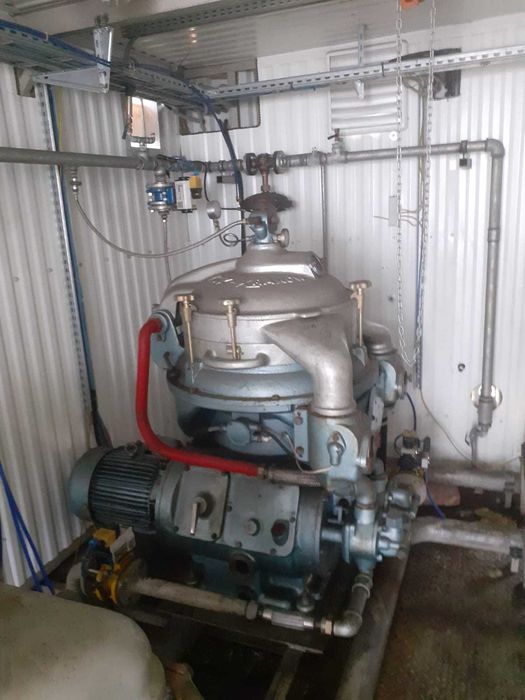

Filtry zainstalowane są na rurociągu za wirówką MAPX-309. Dwukrotnie wykonano testy na instalacji na czystym oleju. Typy filtrów: FS 100-400-N-S-15-19-s, FS 100-300-N-S-50-7 - łącznie do sprzedaży jest 6 szt. filtrów wraz z wkładami filtracyjnymi, rurociągami i zaworami.
Podana w ogłoszeniu cena dotyczy sprzedaży 1 szt. wkładu filtracyjnego do w/w filtrów.
