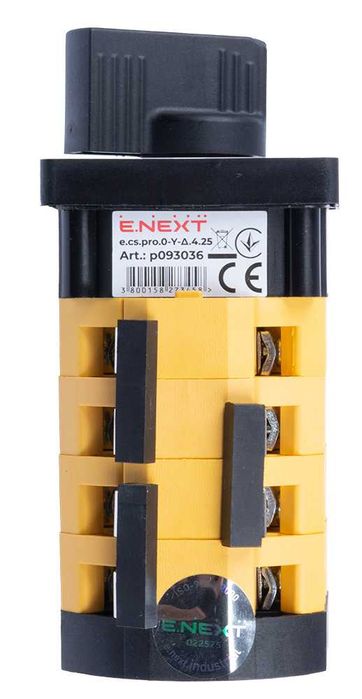

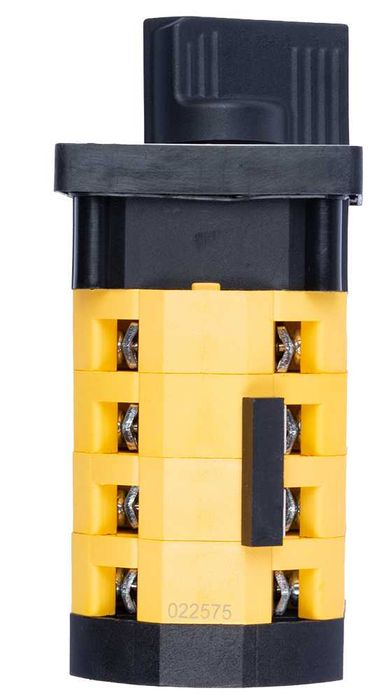

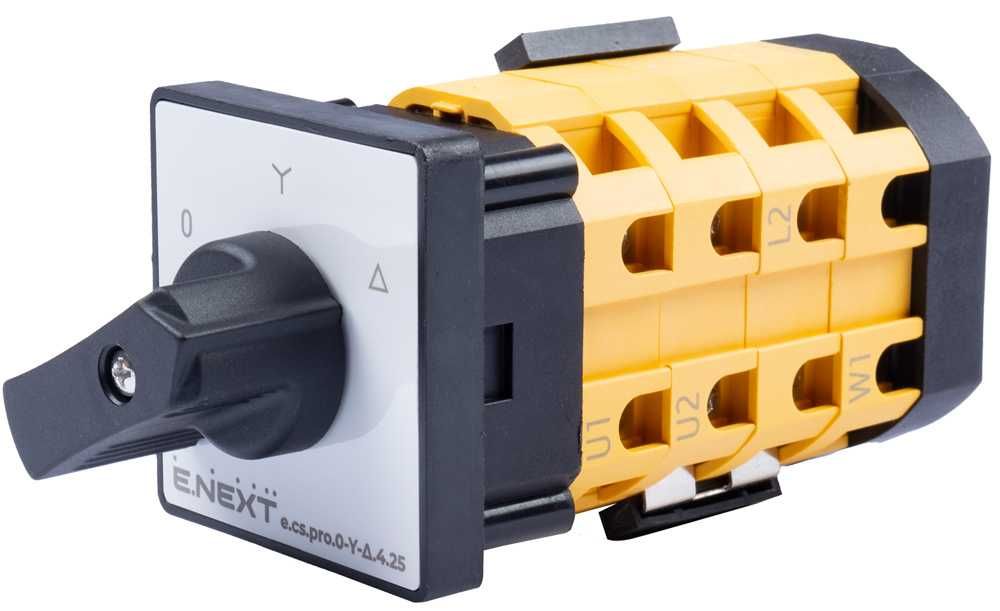

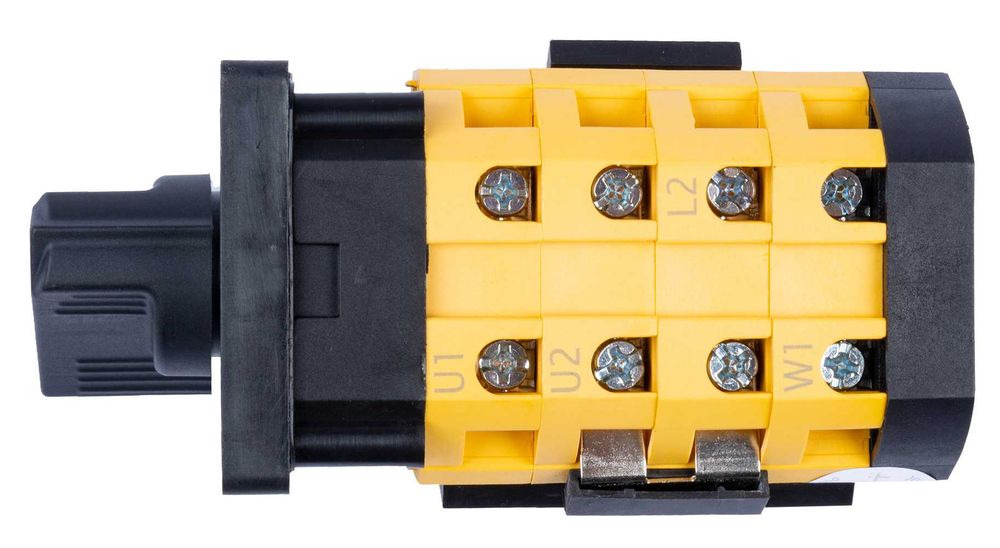

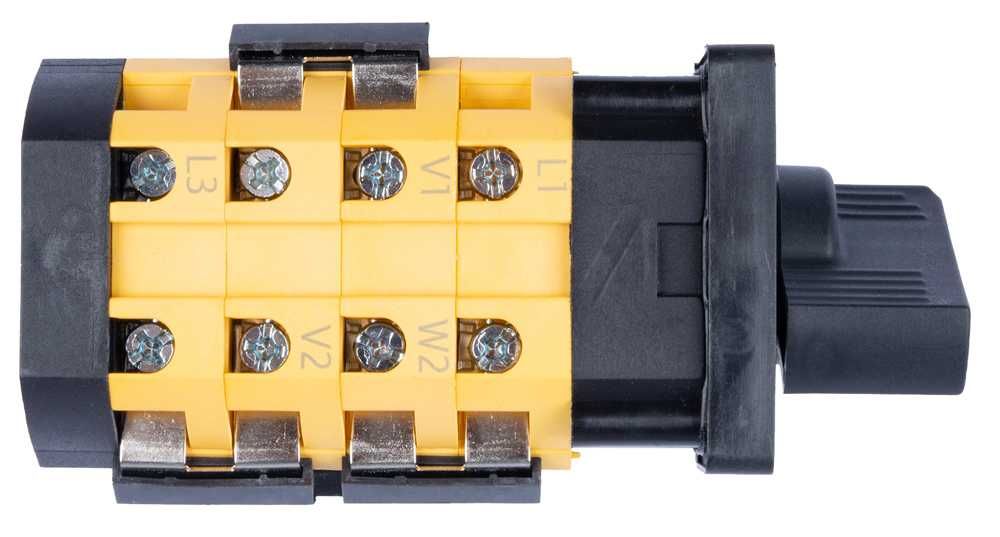

Przełącznik krzywkowy Gwiazda–Trójkąt 0–Y–Δ 25A 4P e.cs.pro.0-Y-Δ.4.25

Opis produktu
Przełącznik krzywkowy (pakietowy) e.cs.pro.0-Y-Δ.4.25 przeznaczony jest do ręcznego przełączania obwodów prądu przemiennego (AC) w układzie 0–Y–Δ (gwiazda–trójkąt). Posiada 4 bieguny (4P) oraz prąd znamionowy 25 A, dzięki czemu idealnie nadaje się do rozruchu i sterowania silnikami trójfazowymi metodą gwiazda–trójkąt.

Urządzenie umożliwia bezpieczne przełączanie silnika z połączenia gwiazda (Y) na trójkąt (Δ), ograniczając prąd rozruchowy i obciążenia mechaniczne. Przełącznik znajduje zastosowanie w instalacjach przemysłowych, rozdzielnicach sterowniczych, układach automatyki oraz obwodach pomocniczych.

Konstrukcja zapewnia bardzo wysoką trwałość mechaniczną – 3 000 000 cykli oraz niezawodną pracę w trudnych warunkach eksploatacyjnych.

Montaż możliwy jest na szynie DIN 35 mm (z użyciem adaptera) lub panelowo – w drzwiach i płytach montażowych rozdzielnic.

Najważniejsze cechy
Przełącznik krzywkowy Gwiazda–Trójkąt (0–Y–Δ)
4 bieguny (4P)
Prąd znamionowy: 25 A
Do rozruchu silników trójfazowych
Do obwodów AC
Bardzo wysoka trwałość mechaniczna
Montaż: DIN (adapter) lub panelowy
Praca w dowolnym położeniu
Wymiary i dane montażowe
Głębokość całkowita (A): 124 mm
Wymiary czołowe: 65 × 68 mm

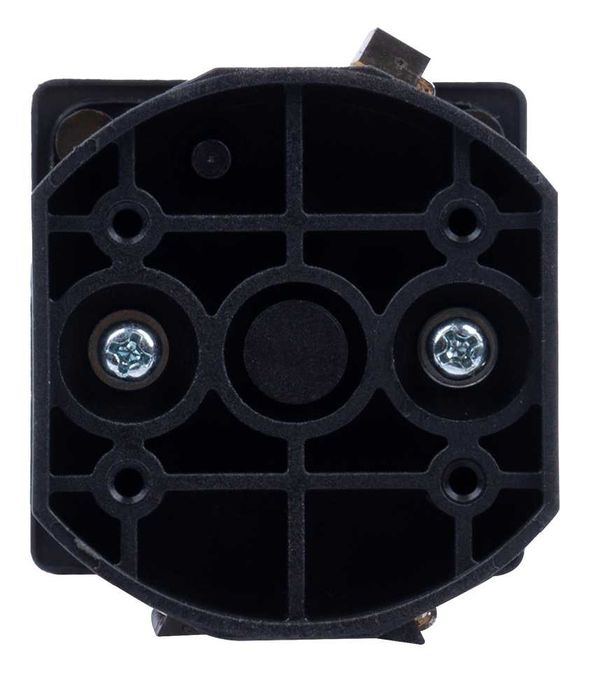

Podstawa montażowa: 36 × 36 mm
Rozstaw otworów montażowych: 48 × 48 mm
Otwory montażowe: 4 × Ø3,5 mm
Otwór osi pokrętła: Ø16 mm
Sposób montażu: panelowy lub na szynie DIN (adapter)
Specyfikacja techniczna
Model: e.cs.pro.0-Y-Δ.4.25
Numer katalogowy: p093036
Rodzaj: przełącznik krzywkowy / pakietowy
Funkcja: gwiazda–trójkąt (0–Y–Δ)
Liczba biegunów: 4
Prąd znamionowy (In): 25 A
Napięcie robocze (Ue): 120 / 240 / 440 V AC
Napięcie izolacji (Ui): 660 / 690 V
Rodzaj prądu: AC
Częstotliwość: 50 / 60 Hz
Stopień ochrony: IP20
Zakres temperatur pracy: -25°C … +55°C
Maks. przekrój przewodów: 9 × (1–4 mm²)
Moment dokręcania zacisków: 0,8 Nm
Trwałość mechaniczna: 3 000 000 cykli
Wysokość instalacji: do 2000 m n.p.m.
Pozycja pracy: dowolna
Montaż: DIN 35 mm (adapter) / panel
