Przekaźnik Napięciowy nadprądowy do Fotowoltaiki PV TOMZN TOVPD1

Przekaźnik zabezpieczenia prądowego i napięciowego, 60A, 230V

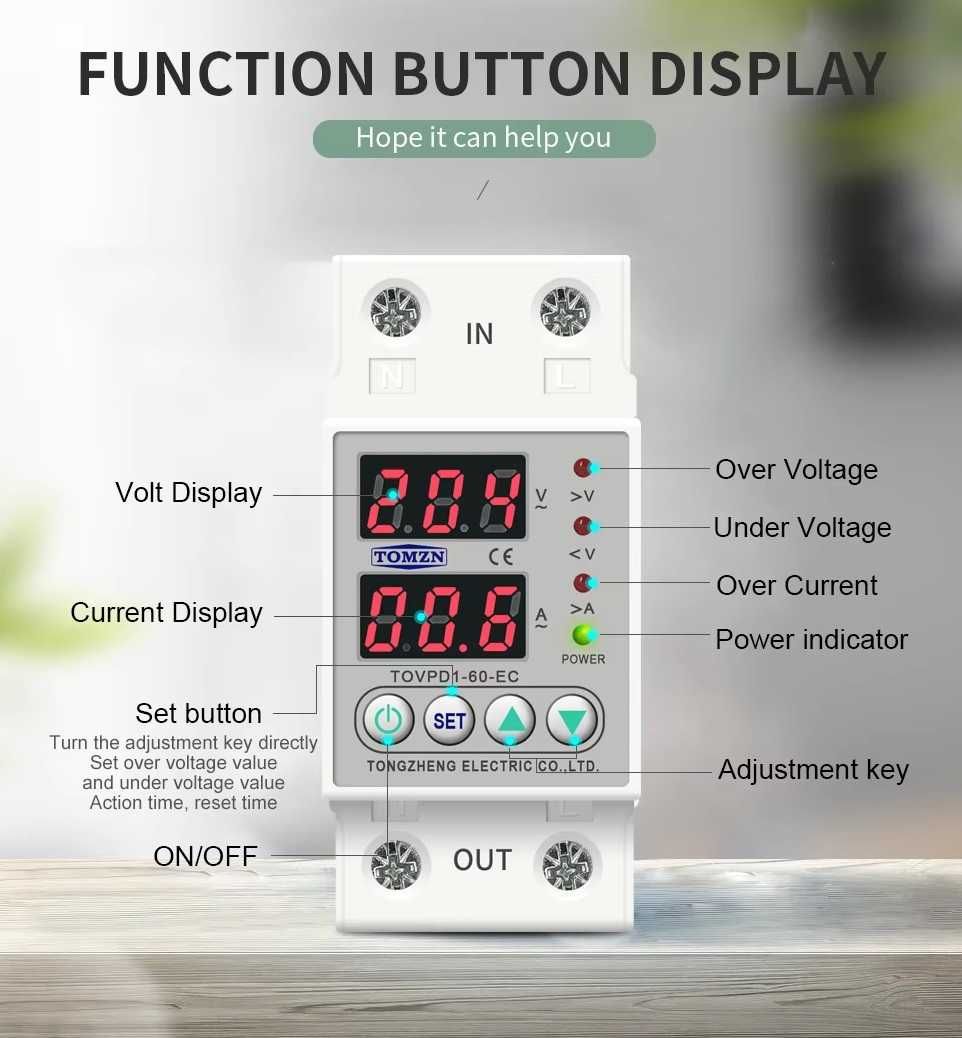

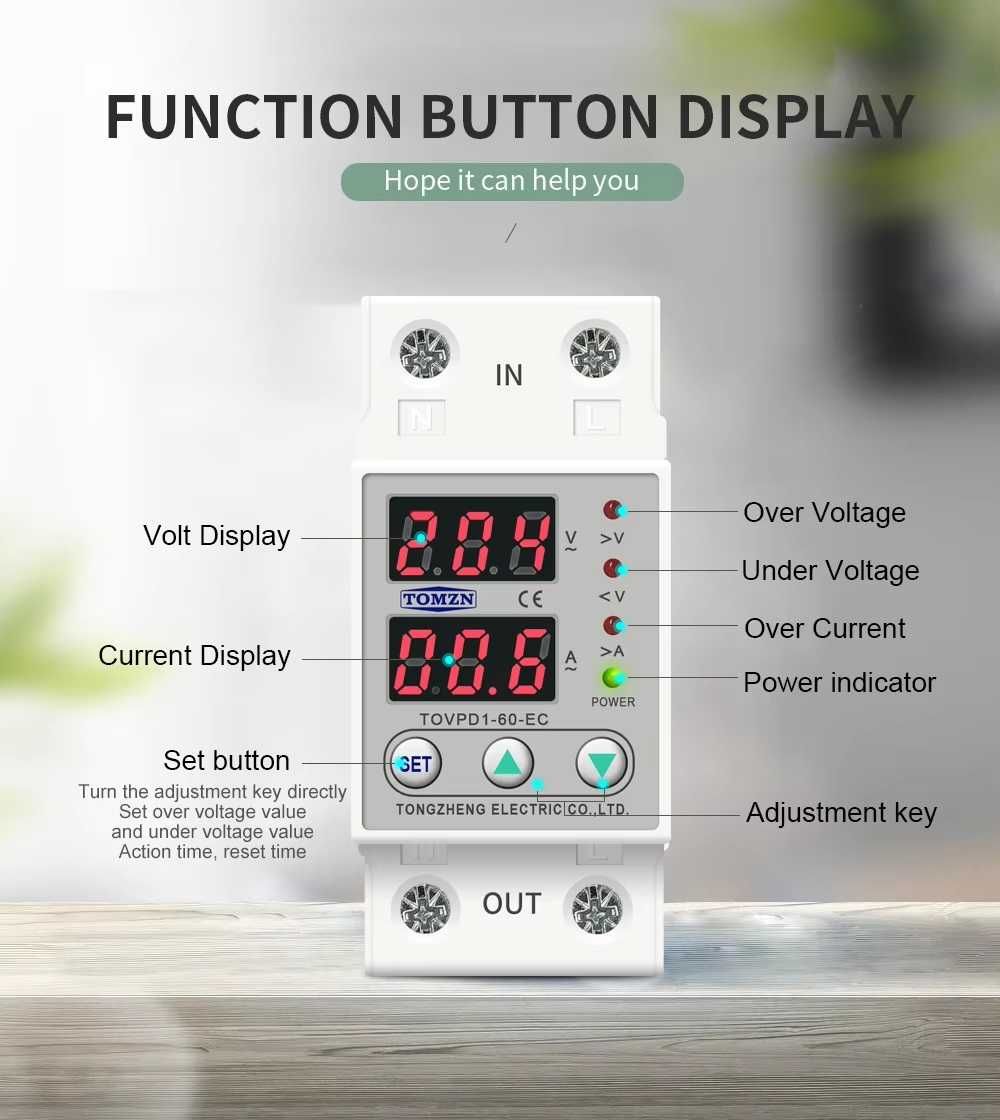

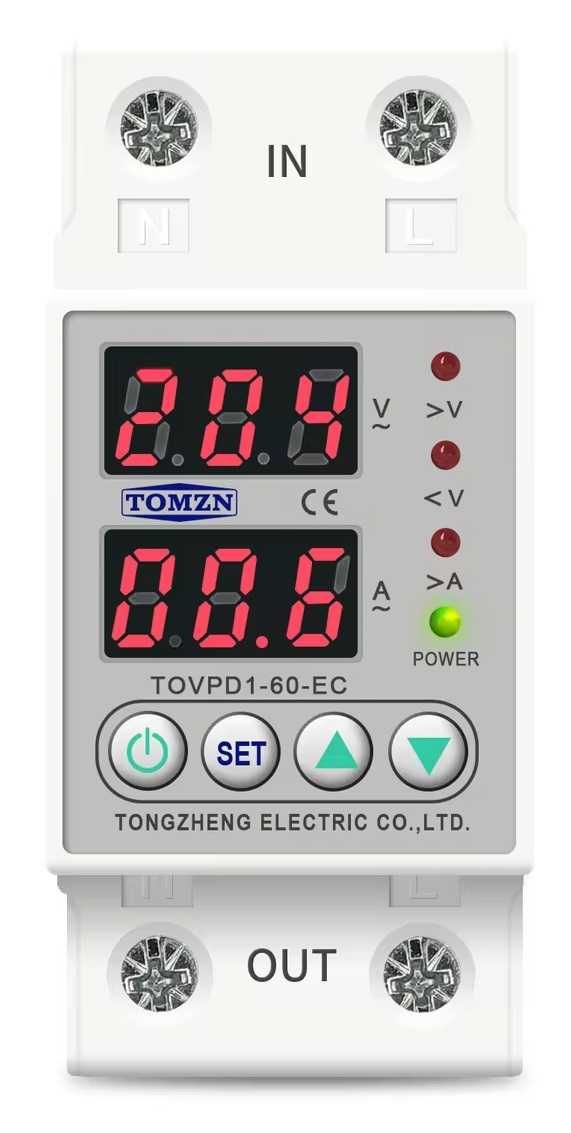

Mam dwie wersje: z 3 (1-4 zdjęcie) i 4 przyciskami (5-8 zdjęcia).
Są one do siebie całkowicie podobne. Przy 4 przyciskach dodano możliwość ręcznego wyłączenia.

Napisz którą potrzebujesz.

1. Zastosowanie

1.1. Przekaźnik napięciowy jest przeznaczony do ochron przed nadmiernym lub zbyt niskim napięciem oraz do ochrony kabli, przewodów i samego urządzenia przed prądami przetężeniowymi i zwarciowymi.

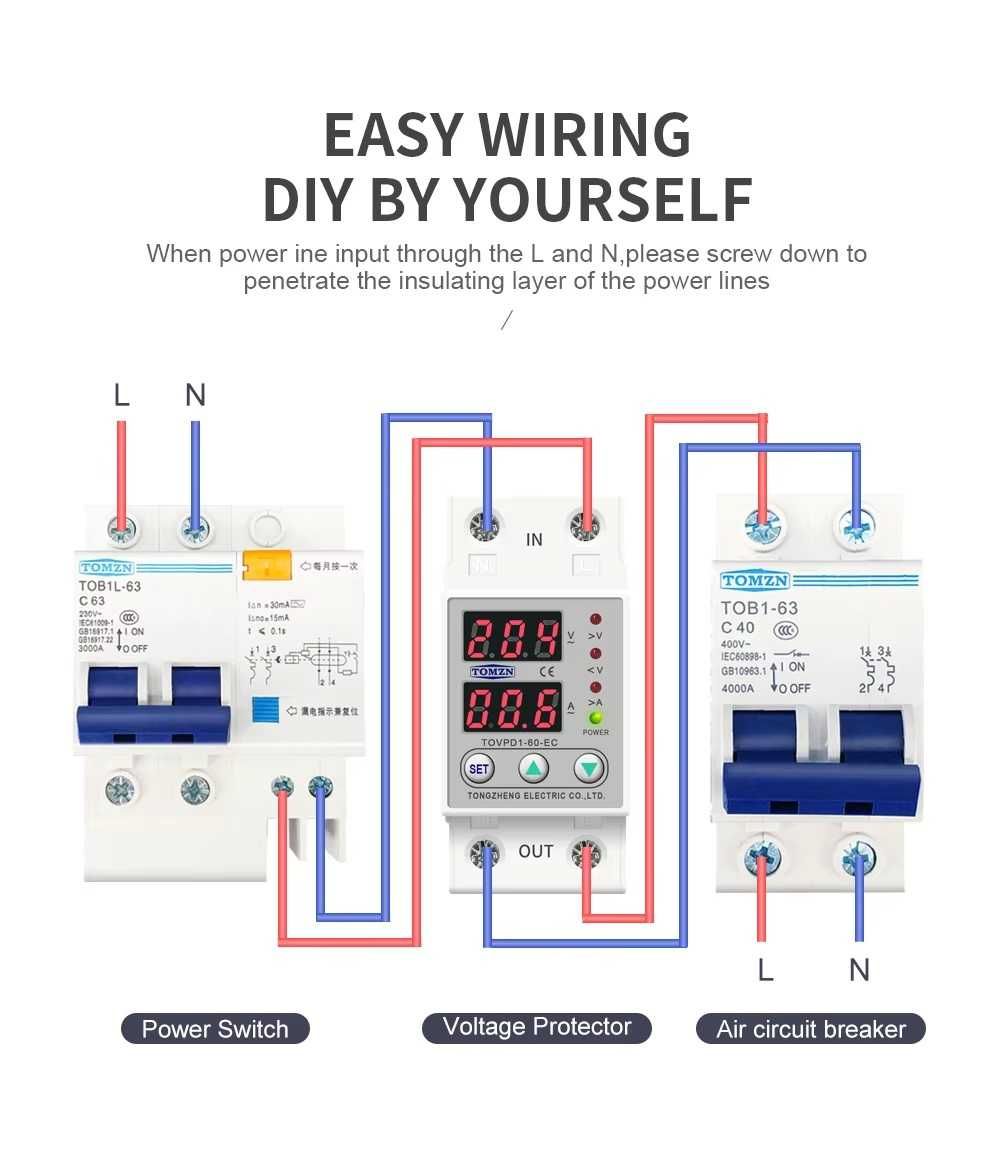

Może być wykorzystany do podłączenia dodatkowego odbiornika w instalacji fotowoltaicznej.

2. Cechy produktu

2.1 W przypadku wystąpienia przepięcia, zbyt niskiego napięcia lub przetężenia w linii jednofazowej, produkt może wyłączyć linię i automatycznie przywrócić podłączenie linii po przywróceniu napięcia lub prądu w linii do normalnego stanu.

2.2 W przypadku przejściowego przepięcia w linii produkt może chronić sprzęt przed fałszywym działaniem.

2.3 W przypadku, gdy linia jest poddana niestabilnym napięciu lub nagłemu wyłączeniu i włączeniu zasilania z powodu poluzowania połączenia lub innej usterki, produkt rozłączy linię.

2.4 Gdy napięcie zwarciowe linii osiągnie wartość szczytową, sam produkt nie ulegnie uszkodzeniu.

Parametry techniczne:

Wejściowe napięcie robocze 140 - 300 V 50/60 Hz
Zakres ochrony przeciwprzepięciowej - 230 - 300V (domyślnie 270V)
Zakres zabezpieczenia podnapięciowego - 140 - 210 V (domyślnie 170 V)
Zakres zabezpieczenia nadprądowego - 1-60 A;
Zakres opóźnienia włączenia obciążenia po przywróceniu zasilania - 1-500 s (domyślnie 30 s)
Maksymalny prąd obciążenia 60 A;
Pobór mocy – niecałe 2 W;
Zakres temperatur pracy -20 do +55°C
Żywotność reakcji ponad 100 000 cykli
W ustawieniu urządzenia istnieje możliwość regulacji napięcia i prądu.

W zestawie: TOVPD1, instrukcja obsługi w języku polskim i angielskim
