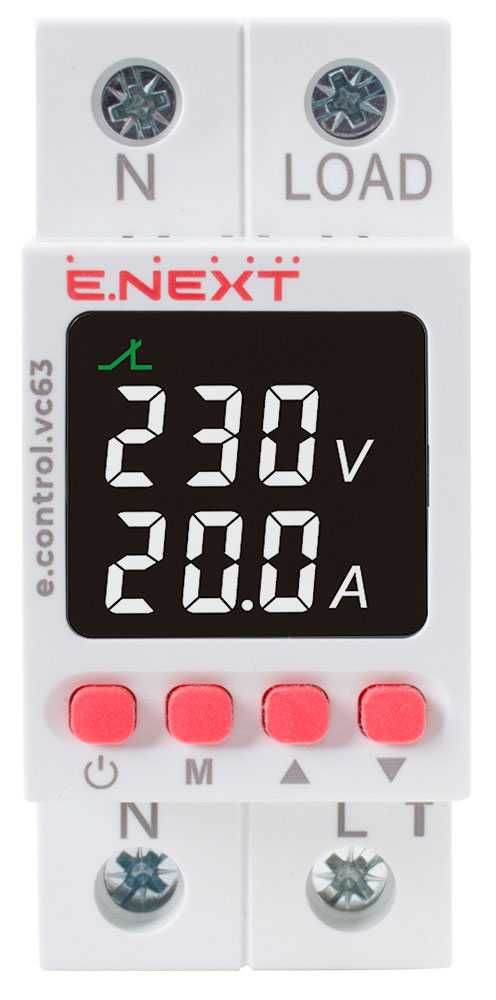

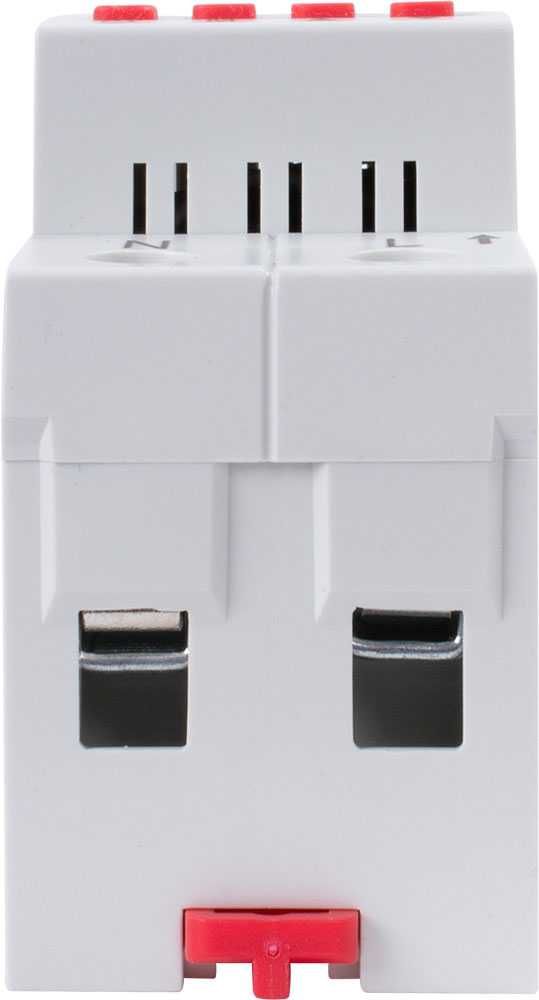

Przekaźnik kontroli napięcia i prądu e.control.vc63 63A, ze wskazaniem
Przekaźnik kontroli napięcia i prądu e.control.vc32, e.control.vc40, e.control.vc63 (dalej: przekaźnik lub urządzenie) przeznaczone jest do ciągłego monitorowania wielkości napięcia i prądu w obwodach jednofazowych oraz ochrony urządzeń przed niedopuszczalnymi wahaniami napięcia i przeciążeniami
Nominalne napięcie, V: 230
Zakres roboczego napięcia, V: 50-400
Nominalna częstotliwość, Hz: 50/60
Nominalne napięcie izolacji, V: 400
Liczba i rodzaj kontaktów: 1 NO
Maksymalny prąd przełączania, A: 32 / 40 / 63 (w zależności od modelu)
Zakres regulacji prądu przeciążeniowego, A: 1-32 / 1-40 / 1-63 (w zależności od modelu)
Zakres regulacji czasu opóźnienia wyłączenia, s: przy zwiększonym napięciu 0,5; przy zmniejszonym napięciu ≥80 V - 0,5; 80 V – 0,1; przy przeciążeniu In
Zakres regulacji czasu opóźnienia włączenia, s: 5-600
Zakres opóźnienia działania przy przekroczeniu prądu, s: 0-600
Histereza: >U-5 V;
Zakres regulacji napięcia, V: po górnej granicy 220-300; po dolnej granicy 80-210
Elektryczna trwałość, cykle Wł/Wył, nie mniej niż: 10^4
Mechaniczna trwałość, cykle Wł/Wył, nie mniej niż: 10^6
Siła dokręcania śruby kontaktów, nie więcej, Nm: 1
Stopień ochrony: IP20
Masa, g, nie więcej: 130
Zakres temperatur roboczych, °C: -5…+40
Wysokość nad poziomem morza, nie więcej, m: 2000
Dopuszczalna względna wilgotność, %: 50
Stopień zanieczyszczenia środowiska: 3
Robocze położenie w przestrzeni: dowolne

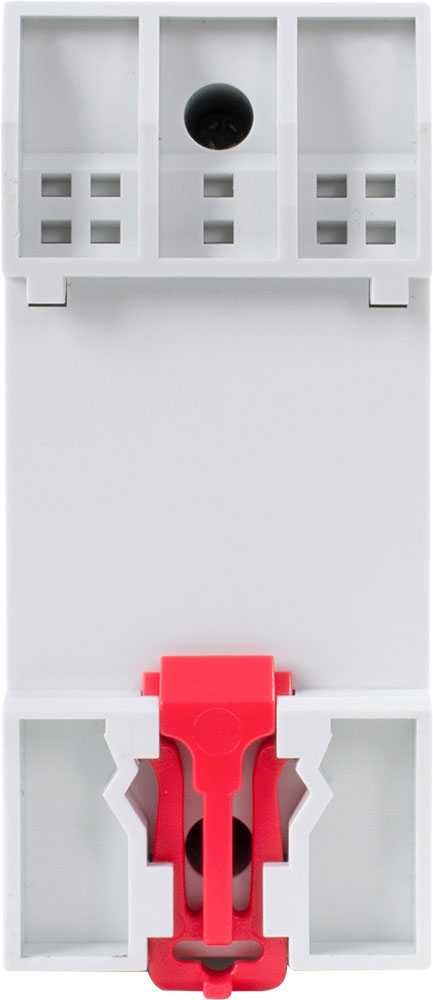

Montaż na szynie DIN 35 mm: Tak

Włącz urządzenie:

Po podłączeniu zasilania uruchom przekaźnik.
Dostosowanie parametrów:

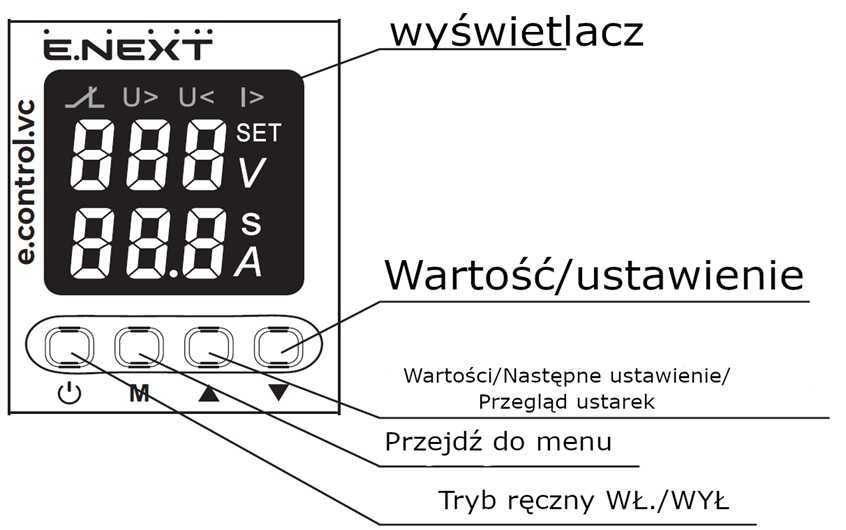

Wejdź do menu konfiguracji, naciskając przycisk SET.

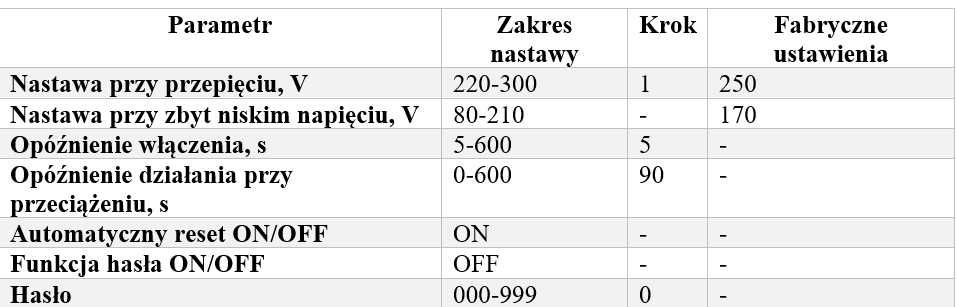

Wybierz odpowiedni parametr do ustawienia (np. granice napięcia, prąd przeciążenia, czas opóźnienia).
Instrukcja kroków:

Granice napięcia:
Wciśnij SET, aby aktywować ustawienie górnej granicy napięcia.
Za pomocą przycisków "+" i "-" ustaw wartość (np. 250 V dla górnej granicy, 170 V dla dolnej).
Potwierdź, wciskając ponownie SET.
Prąd przeciążenia:
Wciśnij SET, wybierz parametr przeciążenia i ustaw odpowiednią wartość (np. 32 A).
Potwierdź wartość.
Opóźnienie załączenia:
Ustaw czas w zakresie od 5 do 600 sekund, dostosowując go do wymagań instalacji.
Funkcje dodatkowe:
Włącz lub wyłącz automatyczny reset i ustaw hasło (jeśli wymagane).
Zapis ustawień:

Zapisz każde ustawienie, naciskając SET. Przekaźnik automatycznie wychodzi z trybu konfiguracji po 60 sekundach braku aktywności.
Test i uruchomienie
Po zakończeniu ustawień podłącz obciążenie zgodnie z dokumentacją techniczną.
Przetestuj działanie przekaźnika, symulując warunki pracy (np. przekroczenie napięcia, przeciążenie).
Upewnij się, że diody sygnalizacyjne poprawnie wskazują stan urządzenia.
