Zdalnie sterowny przekaźnik 4CH 4 kanały zasilany 230V w obudowie z uniwersalnym pilotem RF 433Mhz - moduł z czterema przekaźnikami bezpotencjałowymi

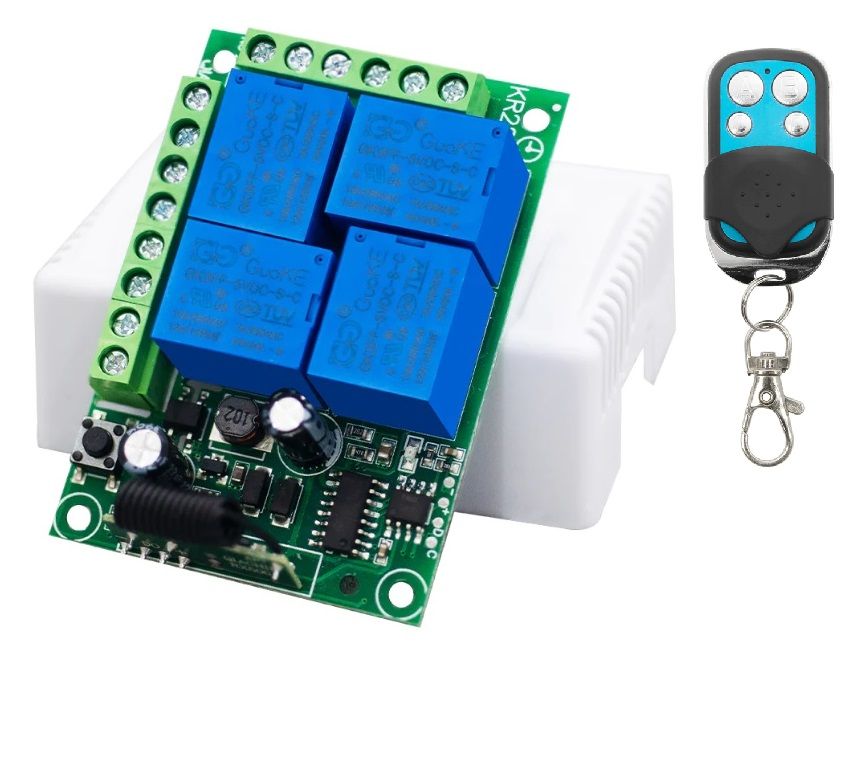

Przekaźnik 4 kanałowy sterowany radiowo w komplecie z 1 pilotem działającymi na częstotliwości 433MHz.

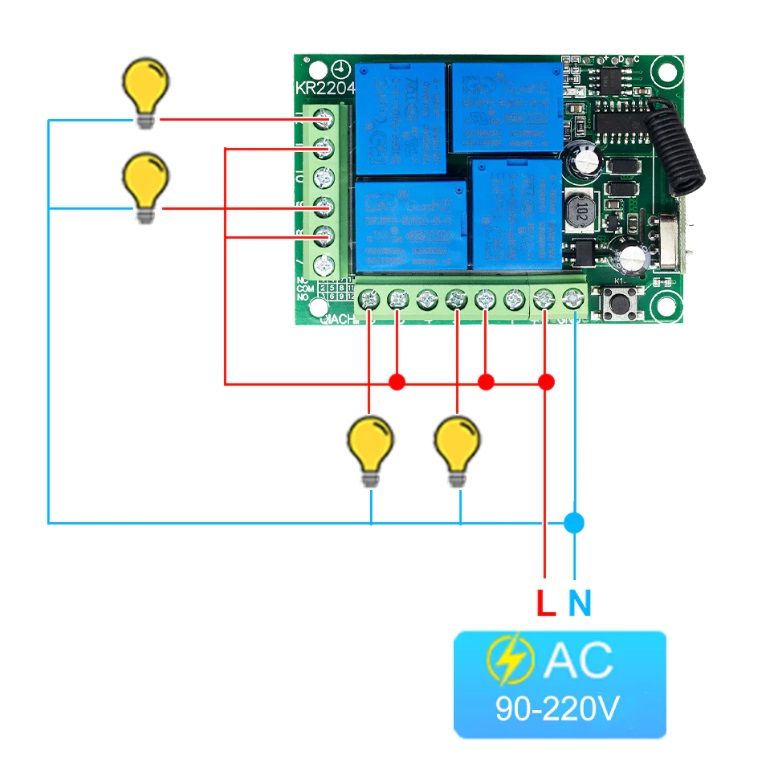

Moduł powinien być zasilany napięciem 230V,
Moduł posiada możliwość pracy w 3 różnych trybach i potrafi zapamiętać aż do 25 pilotów.

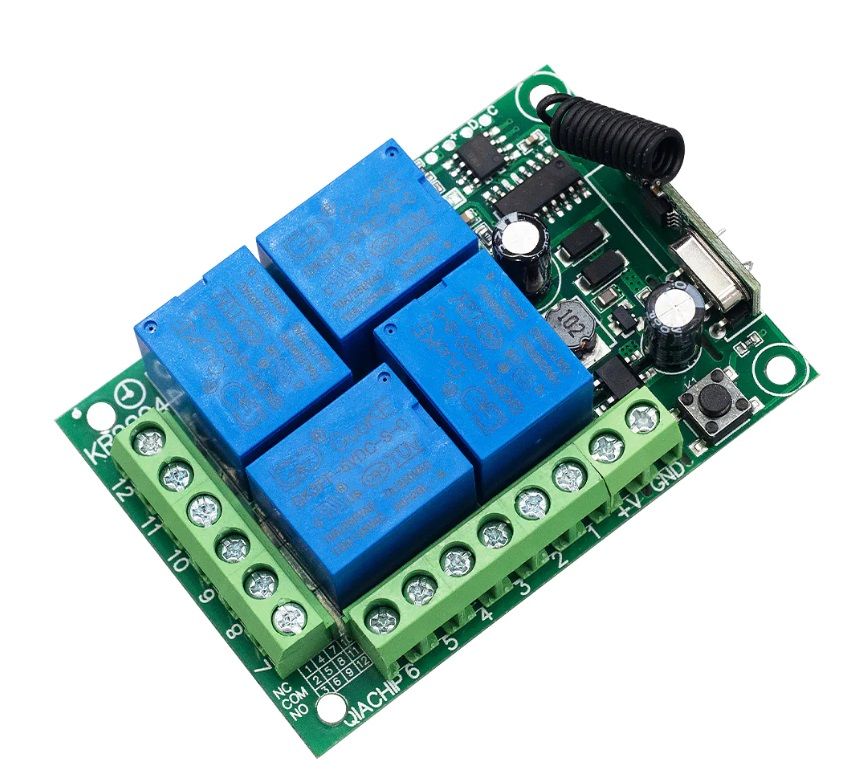

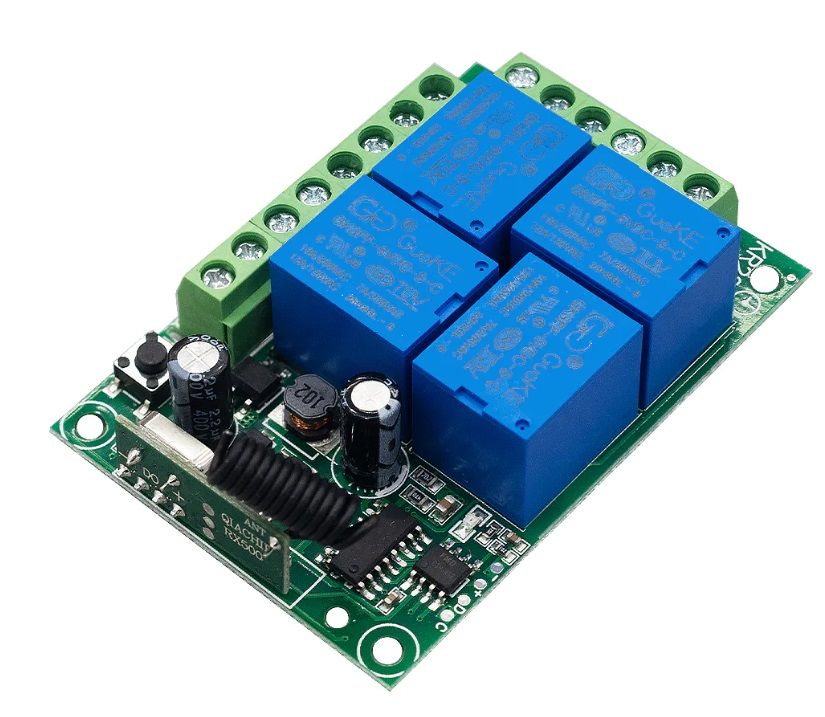

Produkt cechuje prostota obsługi oraz programowania i niezawodność. Każdy z przekaźników ma wyprowadzone złącza COM, NO i NC. Dzięki zastosowanej antenie mamy zapewniony zwiększony zasięg. Całość została zamknięta w obudowie.
Trzy tryby pracy:
1) chwilowy; 2) Przełączenia; 3) Zatrzaskowy.

1) Tryb chwilowy:
Po pomyślnym sparowaniu w tym trybie naciśnij i przytrzymaj przycisk pilota (taki jak A), odpowiedni przekaźnik w odbiorniku zostanie włączony; zwolnij przycisk pilota (np. A), a odpowiedni przekaźnik w odbiorniku wyłączy się;

2) Tryb przełączania:
Po pomyślnym sparowaniu w tym trybie naciśnij przycisk pilota (taki jak A), aby włączyć odpowiedni przekaźnik w odbiorniku; naciśnij ponownie przycisk pilota (taki jak A), aby wyłączyć odpowiedni przekaźnik w odbiorniku;

3) Tryb zatrzaskowy:
Po pomyślnym sparowaniu w tym trybie naciśnij przycisk pilota (taki jak A), przekaźnik odbiornika odpowiadający A zostanie włączony; naciśnij inny przycisk pilota (np. B), przekaźnik na odbiorniku odpowiadający A zostanie wyłączony, a odbiornik odpowiadający B zostanie włączony, przekaźnik będzie otwarty. naciśnij trzeci przycisk pilota (np. C), amplituner wyłączy się. (Uwaga: w tym trybie zaleca się używanie pilota z trzema lub więcej przyciskami).


parametry techniczne"
Napięcie robocze: DC  230 V

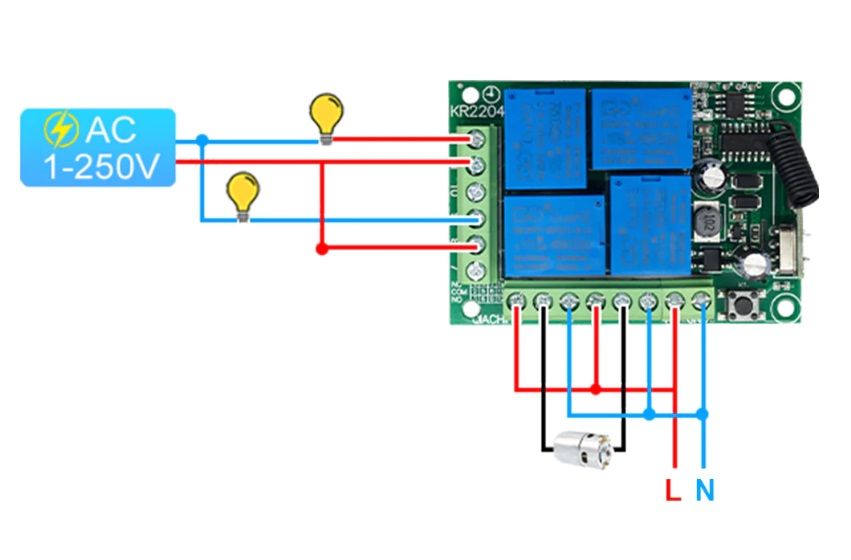

Napięcie wejściowe: 1 ~ 250 V
Napięcie wyjściowe: 1 ~ 250 V
Prąd spoczynkowy: 5mA
Maksymalny prąd: 10A
Piny przekaźnika: COM \ NO \ NC
Częstotliwość radiowa: 433 MHz
Temperatura pracy: -30 ~ + 80 st.C
Czułość odbioru: > 104 dbm
Ilość pilotów do przechowywania: 25 sztuk
Tryb pracy RF: Odbiór bezprzewodowy superheterodynowy
modulacja: ASK

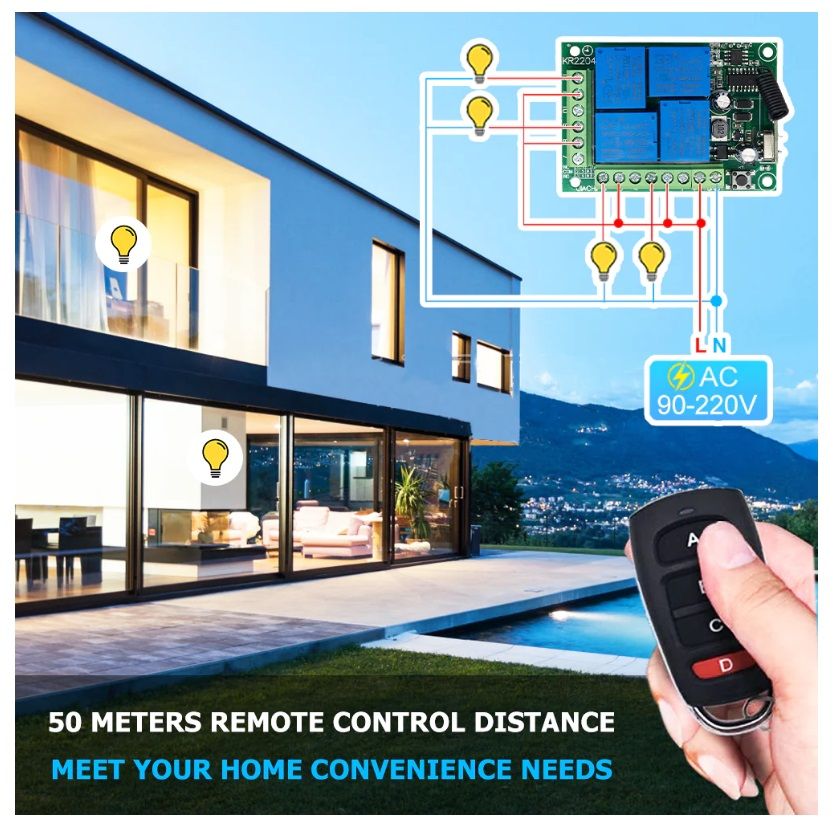

Zasięg odbioru: Otwarta przestrzeń wynosi ponad 50 metrów
Tryb pracy zdalnej: tryb chwilowy/tryb przełączania/tryb zatrzaskowy

INSTRUKCJA PROGRAMOWANIA
Jak ustawić tryb pracy sterownika?
Uwaga: Tryb pracy można ustawić tylko wtedy, gdy świecą się wskaźniki LED sterownika przełącznika.
Ustaw tryb chwilowy (Jog):
Krok 1) Naciśnij raz przycisk uczenia odbiornika.
Poczekaj, aż dioda LED na odbiorniku zaświeci się i przejdzie w stan ustawień.
Krok 2) Naciśnij raz przycisk na pilocie (np. przycisk A). Dioda LED na odbiorniku zacznie migać, a następnie zgaśnie. Tryb jog został ustawiony pomyślnie.
Ustaw tryb przełączania:
Krok 1) Naciśnij dwukrotnie przycisk uczenia na odbiorniku.
Poczekaj, aż dioda LED na odbiorniku zaświeci się i przejdzie w stan ustawień.
Krok 2) Naciśnij raz przycisk na pilocie (np. przycisk A). Wskaźnik LED na odbiorniku zacznie migać, a następnie zgaśnie. Tryb samoblokowania został pomyślnie ustawiony.
Ustaw tryb zatrzaskowy:
Krok 1) Naciśnij 3 razy przycisk uczenia na odbiorniku.
Poczekaj, aż dioda LED na odbiorniku zaświeci się i przejdzie w stan ustawień.
Krok 2) Naciśnij raz przycisk na pilocie (np. przycisk A). Dioda LED na odbiorniku zacznie migać, a następnie zgaśnie, co oznacza, że tryb blokady został pomyślnie ustawiony.
Ustaw tryb 2CH chwilowy + 2CH przełączanie:
Naciśnij przycisk uczenia na płycie odbiornika 4 razy (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.
Ustaw tryb 2CH chwilowy + 2CH zatrzaskowy:
Naciśnij klawisz uczenia na płytce odbiornika 5 razy (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.
Ustaw tryb Przełącznik 2CH + zatrzask 2CH:
Naciśnij 6 razy klawisz uczenia na płycie odbiornika (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.
Ustaw tryb Blokowanie 2 kanałów + zatrzaskiwanie 2 kanałów:
Naciśnij klawisz uczenia na płycie odbiornika 7 razy (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.
