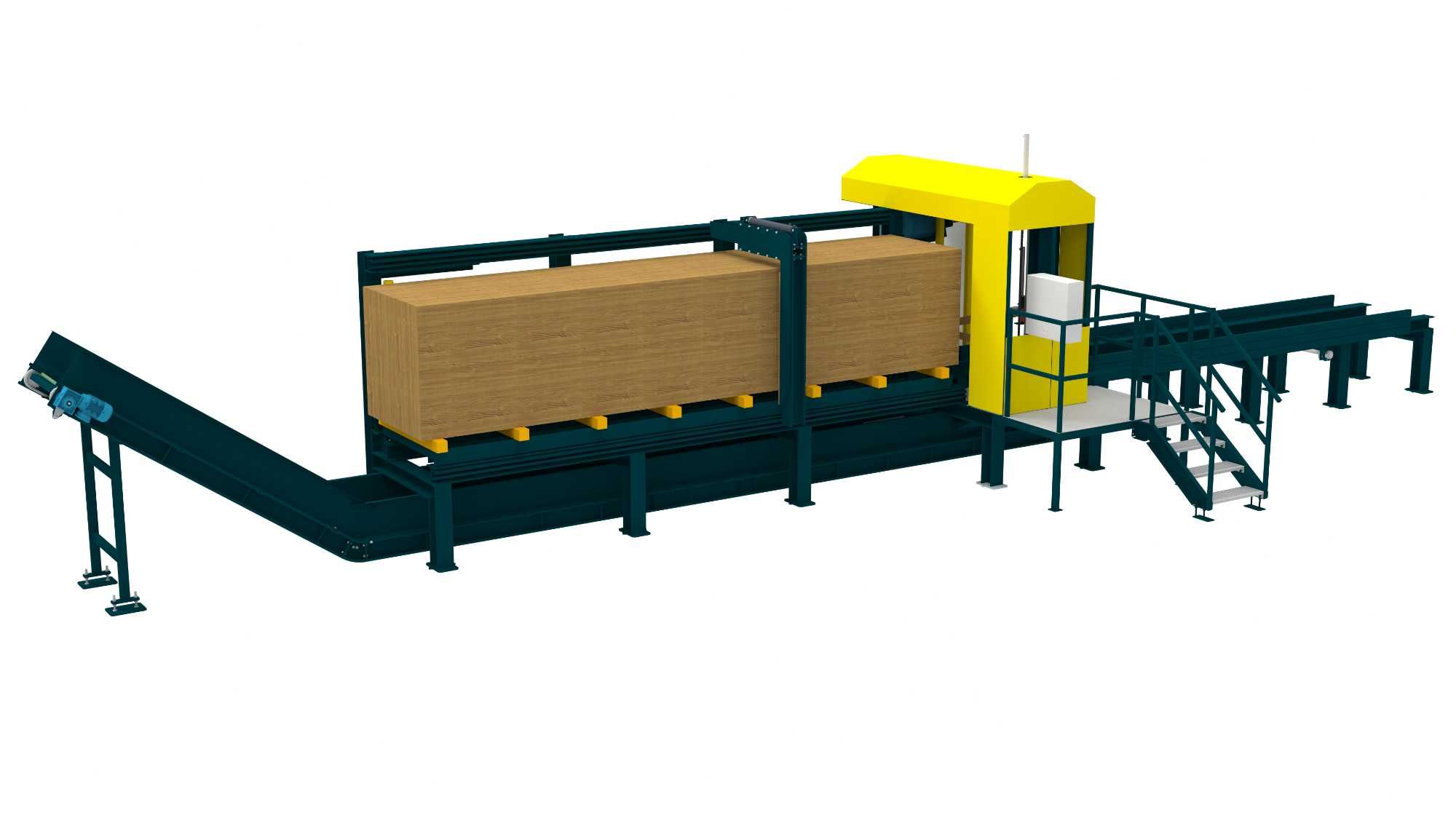

Piła do cięcia pakietów OBS1300 została opracowana w celu zoptymalizowania produkcji pod względem czasu, wydajności procesu formatowania materiału na żądaną długość.

Operator wstawia przygotowany wcześniej pakiet wózkiem widłowym na wózek transportowy maszyny, następnie operator przejeżdża wózkiem na którym znajduję się pakiet w kierunku
modułu tnącego w celu wykalibrowania pakietu dociskami hydraulicznymi (2 dociski boczne oraz 2 docinki górne przed i za linią cięcia) Na pulpicie operatorskim wyposażonym w dotykowy
panel 22 calowy oraz przyciski fizyczne w sposób manualny dokonuję cięcia bazowego, następnie w zakładce receptur cięcia wprowadza zadane długości pakietu. Zatwierdzając recepturę
proces cięcia odbywa się samoczynnie.

Urządzenie wyposażone w system uzależnień działania funkcji zabezpieczający maszynę przed
przypadkowym uszkodzeniem przez operatora.
Precyzja wstawienia oraz dosunięcia pakietu do pionowych rolek oporowych wpływa bezpośrednio
na dokładność cięcia. Nie dotyczy w przypadku wybrania opcji modułów docisków hydraulicznych.
Przed umieszczeniem pakietu na wózku transportowym przekładki dolne muszą znajdować się w
odpowiednik miejscu (minimum 2 podkładki pod odcinaną częścią pakietu)

Elementy składowe:

• Rama główna
o Wykonana z spawanych kształtowników hutniczych
o Wyposażona w pionowe rolki oporowe
• Wózek jezdny
o Wykonana z spawanych kształtowników hutniczych
o Wyposażona w pionowe rolki oporowe
o Napędzany za pomocą łańcucha rolkowego i
motoreduktora z zabudowanym układem pomiarowym
o Hydrauliczny układ rozsuwania pakietu

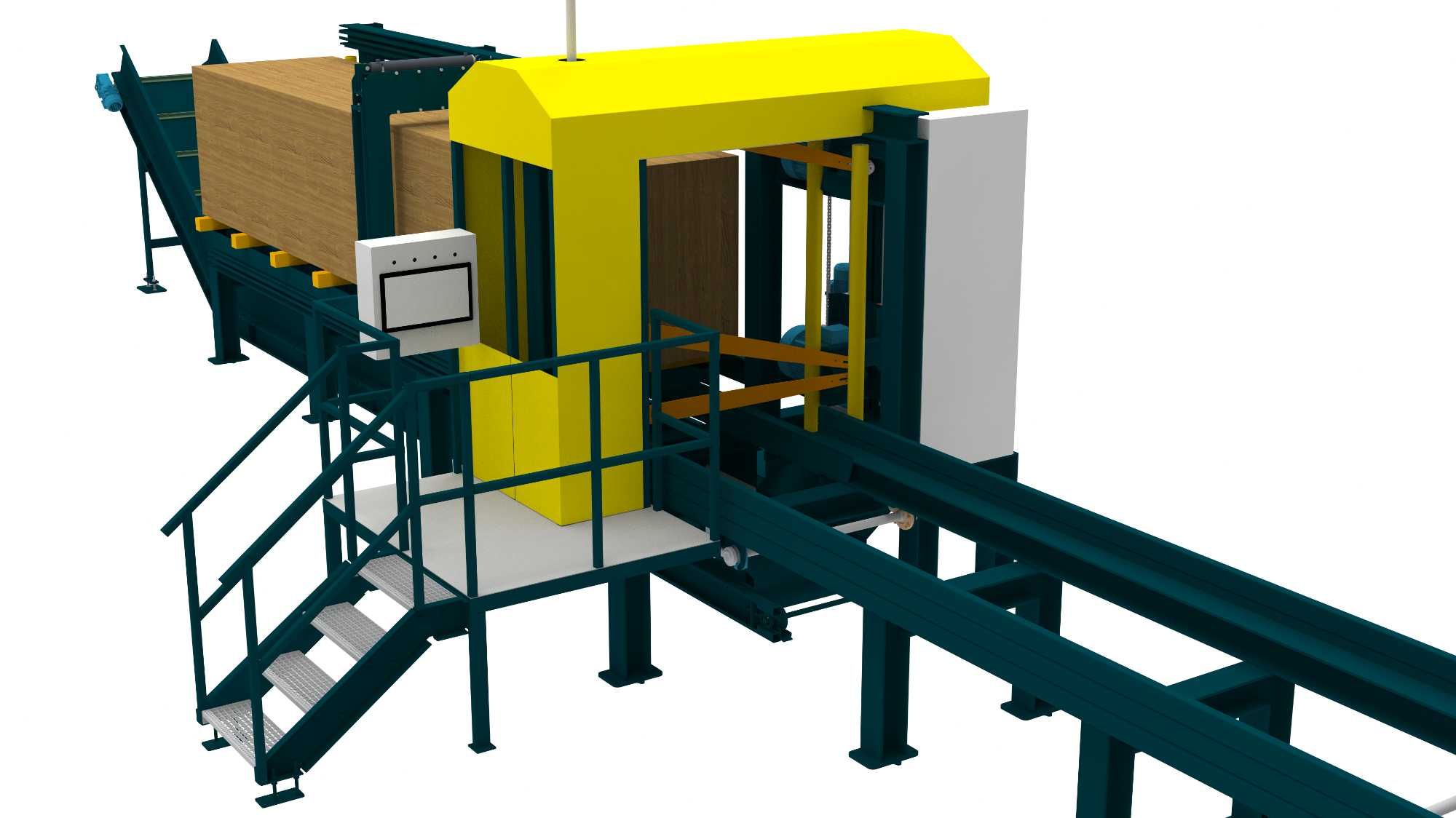

• Moduł tnący o Silnik tnący 11 kW o Wrzeciono
o Prowadnica tnąca GB TITANIUM (zamiennik STHILA,
sztywniejsza frezowana z jednego kawałka materiału
zapewnia wyższą precyzję cięcia). Współpracująca z
łańcuchem tnący STHIL RM 404
o Płynna regulacja prędkości cięcia o Układ automatycznego
smarowania prowadnicy
o Prowadzenie modułu tnącego na 4 prowadnicach tocznych
oraz 8 wózkach łożyskowych marki HIWIN
o Roleta ochronna
o Hydrauliczny układ przeginiania prowadnicy (proces cięcia
odbywa się pod kątem 15 stopni)
• 2 komplety docisków hydraulicznych (dwa dociski boczne i dwa
dociski górne) **
• Agregat hydrauliczny o 6 sekcje
o Elektrozawory, pompa i akcesoria PONAR WADOWCIE
o Silnik elektryczny TA DRIVE 1.1 kW
o Pojemność zbiornika na olej (robocza) 40 litrów

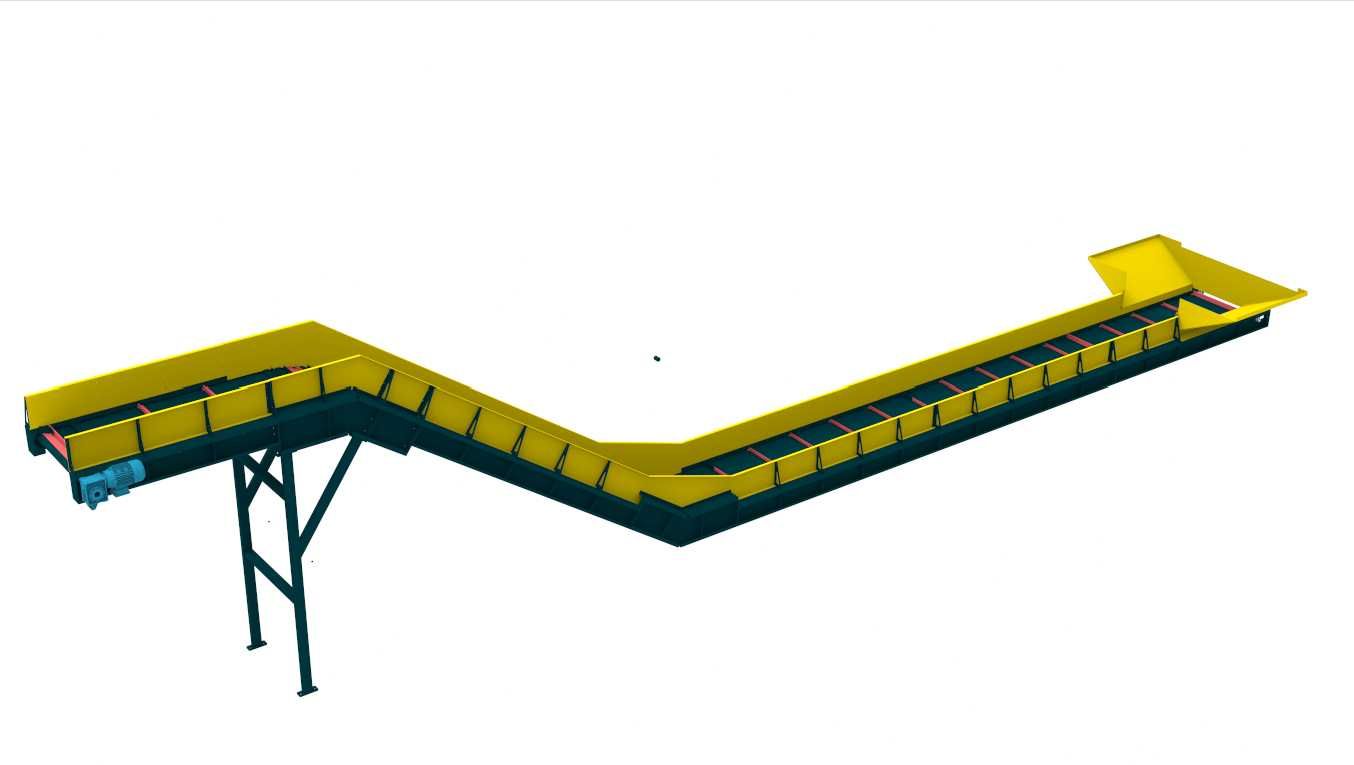

• Transporter odpadów
o Długość transportera około 11000 mm
o Wysokość wysypu do ustalenia
o Rodzaj transportera zgrzebłowy
o Napędzany motoreduktorem ślimakowym
o System osłon zapewniający swobodny spadek odpadów i
trocin
• Szafa sterownicza

Maszyny budujemy tylko z komponentów

światowych liderów

• Silnik napędu piły WEG
• Motoreduktory TA Drive
• Sterownik PLC Siemens
• Panel operatorski 22” wersja automatyczna Weintek/ iiyama
• Falowniki i serwo YASKAWA
• Aparatura Schneider, Siemens, Phoenix Contact
• System bezpieczeństwa SICK
• Czujniki SICK
• Przewody i akcesoria do prowadzenia przewodów LappKabel
• Prowadnice liniowe HIWIN
• Łożyska FHY
• Komponenty hydrauliki siłowej PONAR Wadowice

Gwarancja

Gwarancja 12/24 miesiące, czas reakcji serwisu do 48 godzin. Wykonawca będzie utrzymywał magazyn części zamiennych przez okres 10 lat od momentu wyprodukowania urządzenia.

Waga maszyny 8000 kg
