Szyna montażowa pv wykonana z aluminium o wymiarach 40x40mm, długość 2,20m - na śrubę teową m10 (młoteczkową)


Parametry produktu:

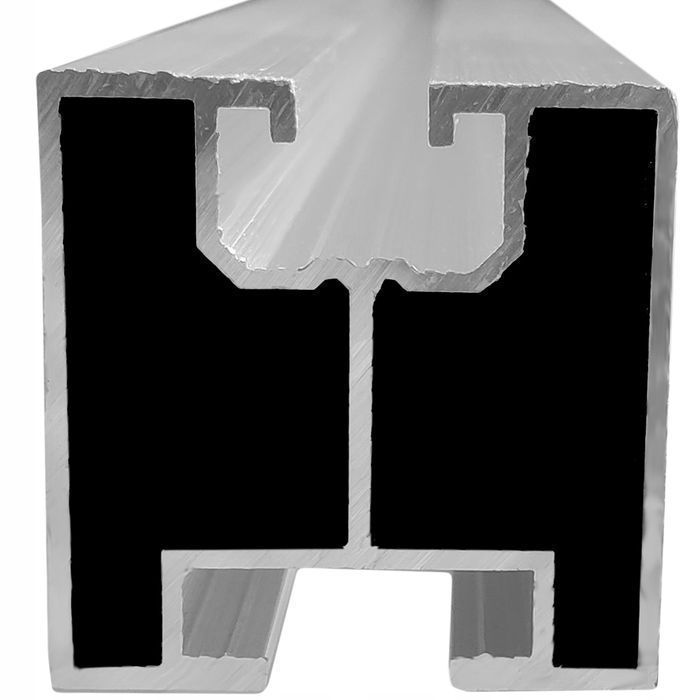

- Wymiary / przekrój: 40 x 40 mm
- Grubość ścianek: 1,3/1,5 mm
- Długość: 2200 mm (± 5 mm)
- Wykonany z aluminium stop 6063
- Kanał górny: na wpust przesuwny M8 (z kulką)
- Kanał dolny: na śrubę teową (młoteczkową) M10x20mm
- Waga: 0,80 kg/m
- Profil jest nowy.


Szyna montażowa pv aluminiowa o wymiarach 40x40mm, długość 2,20m

Szyna została wykonana z aluminium wysokiej jakości, gatunek 6060. Materiał jest odporny na warunki atmosferyczne, dzięki czemu będzie służył wiele lat i nie stanie się z nim nic zarówno pod względem technicznym, jak i estetycznym.

Szyna przeznaczona jest do mocowania paneli fotowoltaicznych

- na dachu skośnym
- na dachu płaskim za pomocą systemu z trójkątów montażowych
- na gruncie za pomocą systemu z trójkątów montażowych.

Szyna została przystosowana do mocowania paneli fotowoltaicznych, za pomocą klem środkowych i końcowych.

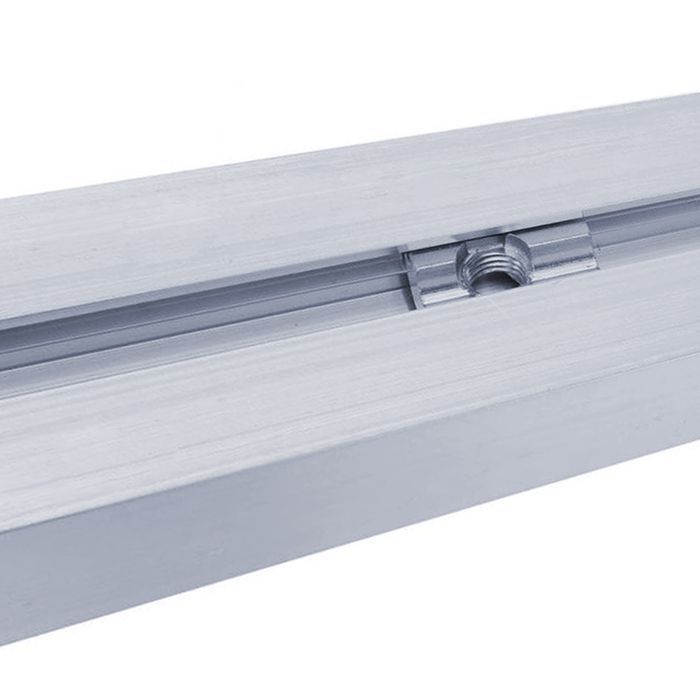

Klemy mocowane są do kanału górnego szyny za pomocą śrub imbusowych M8 i wpustów przesuwnych M8 (z kulką).

Dolny kanał umożliwia zamontowanie profilu do: adapterów montażowych śrub dwugwintowych, uchwytów dachowych, wsporników lub innych elementów montażowych.

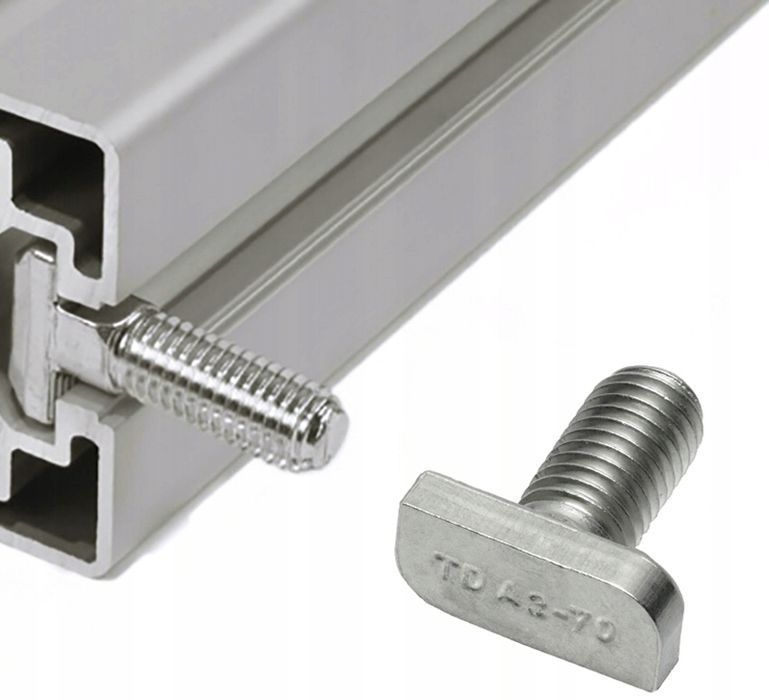

Montaż odbywa się przy użyciu śrub teowych (młoteczkowych) M10 oraz nakrętek kołnierzowych M10.

W naszym sklepie znajdziesz wszystkie niezbędne elementy do montażu paneli fotowoltaicznych zarówno na dach skośny jak i dach płaski i grunt.

Elementy konstrukcyjne niezbędne do zamocowania paneli fotowoltaicznych:

- Szyna montażowa 40x40mm
- Śruba dwugwintowa m10x200/m10x250,m10x300 hak typu S lub Vario
- Łącznik profila
- Klema końcowa
- Klema środkowa
- Śruba młotkowa M10
- Nakrętka kołnierzowa M10
- Śruba imbusowa M8
- Wpust przesuwny z kulką M8


Zastosowanie produktu:

Montaż paneli fotowoltaicznych wymaga zastosowania szeregu ściśle dobranych do siebie elementów konstrukcyjnych.

Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od rodzaju dachu i zastosowanego na nim pokrycia.

Dostępny w ofercie produkt może być zastosowany w konstrukcjach:

- Na dach płaski - pionowo
- Na dach płaski - poziomo
- Na dach skośny - dachówka ceramiczna
- Na dach skośny - blachodachówka, gont bitumiczny
- Na dach skośny - blacha mocowana na rąbek stojący
- Na dach skośny - dachówka typu karpiówka

Poniżej znajdą Państwo spis komponentów, które należy skompletować w przypadku montażu przestawionych konstrukcji.

Wszystkie składniki systemów montażowych są dostępne na pozostałych naszych ofertach.
