Tester kabli sieciowych LAN z wyświetlaczem LCD
Profesjonalny, a jednocześnie niezwykle prosty i funkcjonalny tester okablowania sieciowego Ethernet.

Stan: idealny użyty parę razy.

Tester pozwala na sprawdzenie zgodności i poprawności połączeń dla wszystkich najpopularniejszych norm - T568A, T568B. Wyniki przeprowadzanych testów prezentowany są na dużym 4-wierszowym 16-znakowym wyświetlaczu LCD.

Identyfikacja uszkodzeń:
- nieciągłość (ang. open)
- zwarcie (ang. short)
- pary odwrócone (ang. reversed)
- pary skrzyżowane (ang. crossed)
- pary rozdzielone (ang. Split Par)

Za pomocą testera możemy sprawdzić podstawowe parametry mechaniczne okablowania oraz zidentyfikować uszkodzenia występujące w okablowaniu miedzianym:
- Weryfikacja poprawności wykonania podłączeń przewodów kabli wieloparowych wg zdefiniowanego standardu EIA/TIA 568 A i B, 10Base-T oraz Token Ring
- Długość torów transmisyjnych
- Poprawność podłączenia przewodów (mapa połączeń)
- Lokalizacja uszkodzeń (określenie odległości do typowych uszkodzeń mechanicznych linii tj. zwarcie, rozwarcie).
- Pomiar długości kabli wieloparowych
- Pomiar poprawności wykonania instalacji telefonicznej i antenowej (ciągłość obwodu)

Specyfikacja:
- Model: SC8108
- Wyświetlacz: LCD, rozmiar 61,6x25,2mm, 4x16 znaków
- Max. odległość pomiaru: 350m
- Sterowanie: 3 klawisze nawigacji + włącznik/wyłącznik
- Zasilanie: 4x bateria AA 1,5V
- pobór energii: do 16mA
- Wymiary testera: 180 x 80 x 40 mm
- Wymiary terminatora: 76 x 30 x 32 mm
- Temperatura pracy: -10°C do 60°C

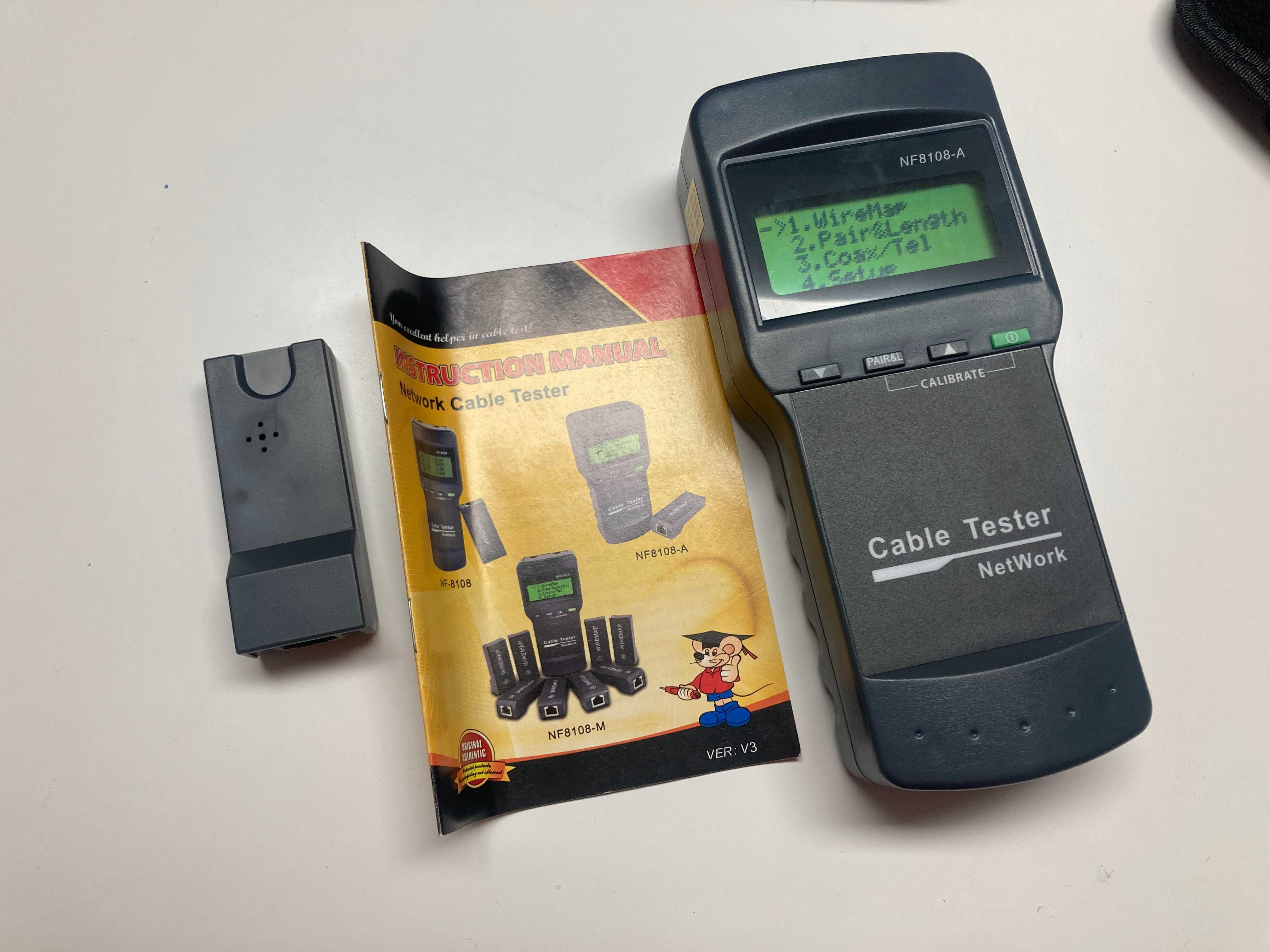

Zawartość zestawu:
- tester (2x RJ45)
- odbiornik (1xRJ45)
- 4x bateria AA 1,5V
- instrukcja obsługi
- opakowanie

Użytkowanie

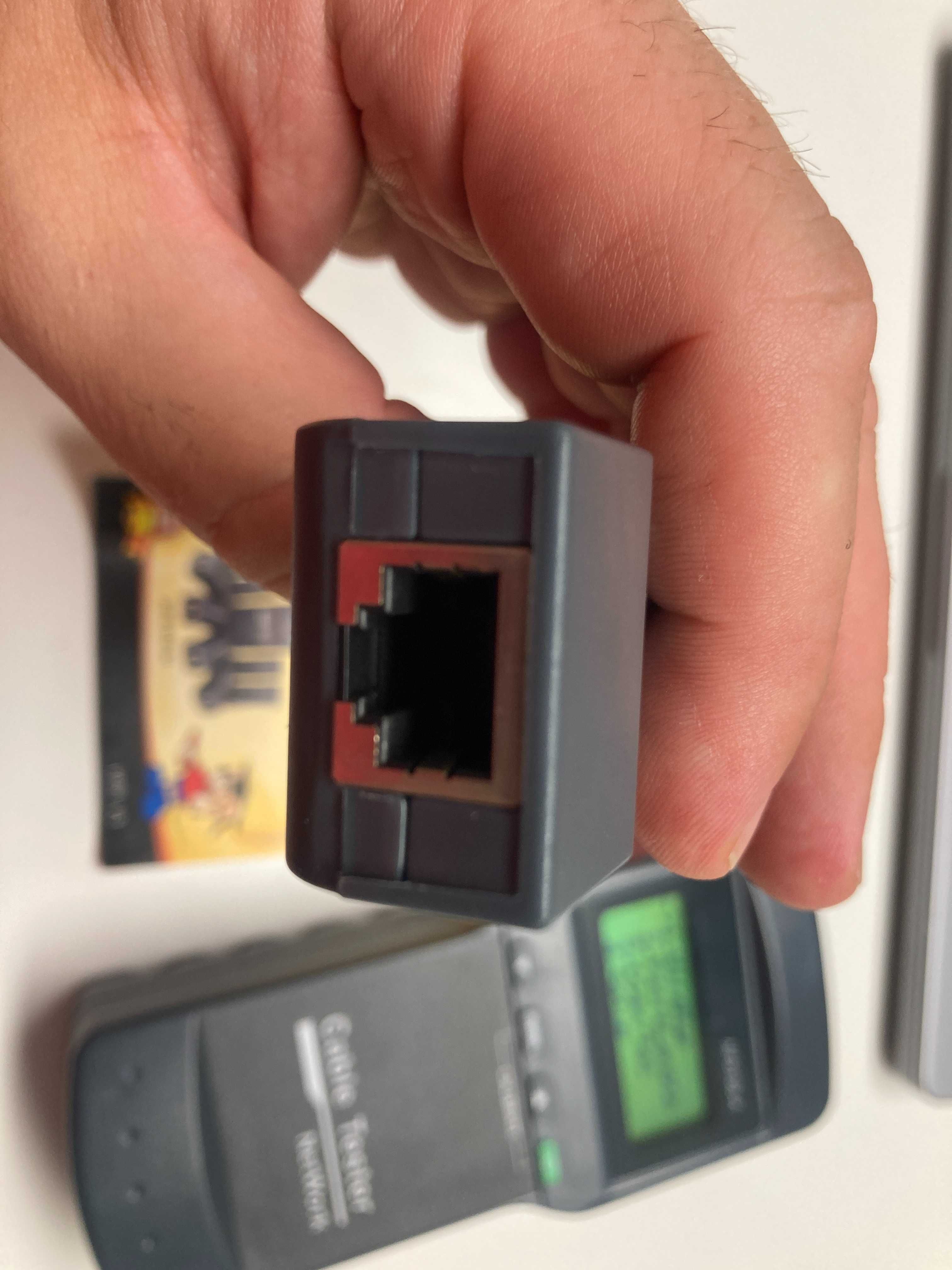

Tester składa się z dwóch elementów: nadajnika i odbiornika (terminatora). Takie rozwiązanie zapewnia wygodne korzystanie z urządzenia. Terminator (odbiornik), zakładany na końcu testowanej instalacji, jest niezbędny do wyznaczenia mapy połączeń testowanego odcinka instalacji.

W celu osiągnięcia maksymalnie możliwie dokładnych pomiarów przed użyciem należy urządzenie skalibrować, używając do tego kabla o długości min. 5m. Dokładność kalibracji ok. 3%.

Testowanie nie może odbywać się w sieciach aktywnych, pod napięciem. Może spowodować to uszkodzenie urządzenia.
