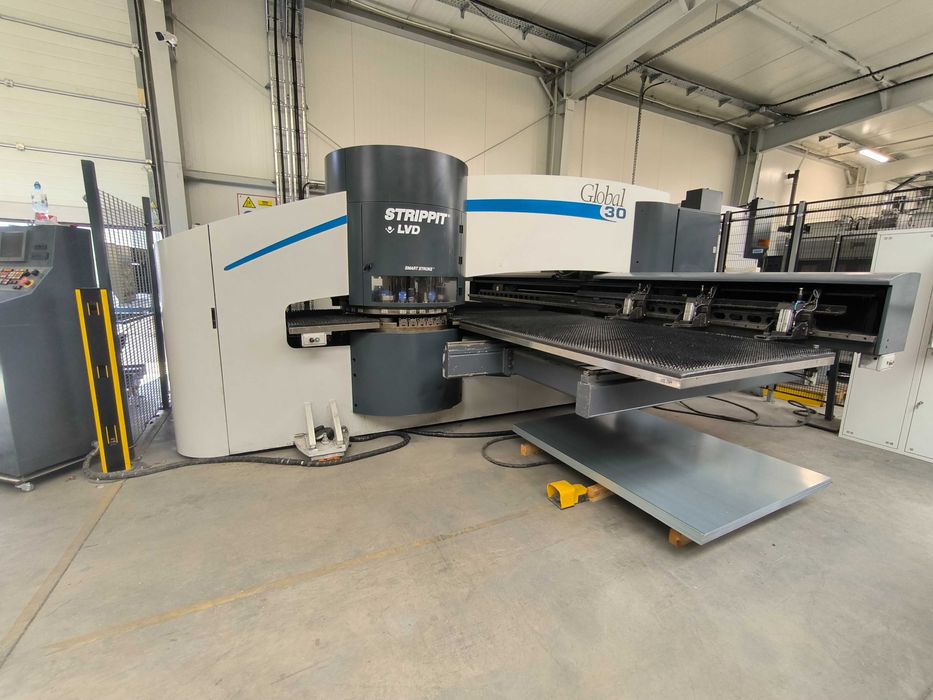

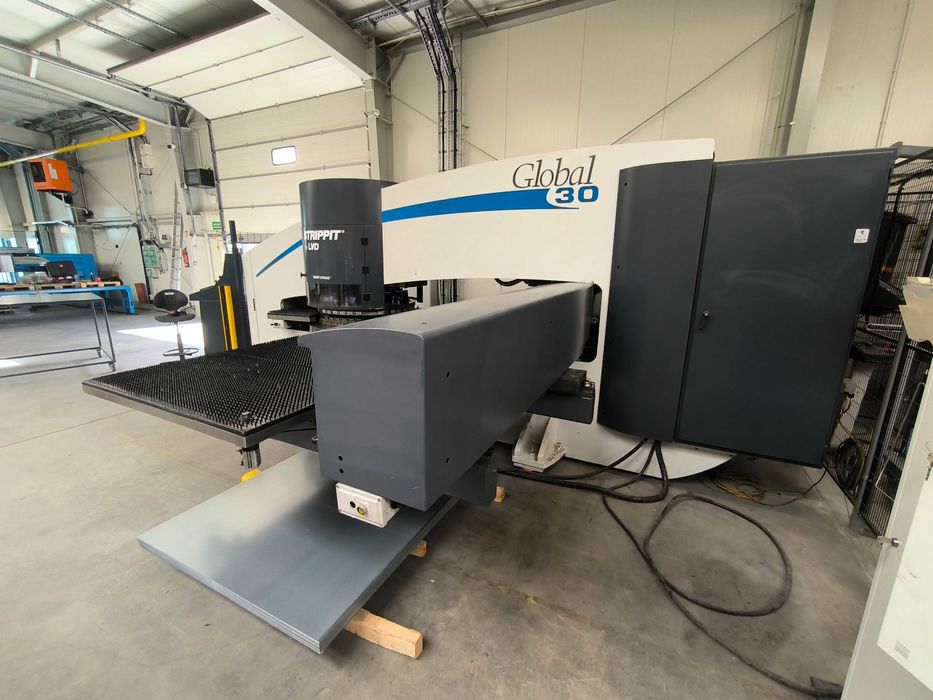

Prasa rewolwerowa LVD STRIPPIT GLOBAL 30 1225
Maszyna w bardzo dobrym stanie technicznym, użytkowana w firmie Alsanit. Regularnie serwisowana wyłącznie przez serwis producenta. Stosowane w serwisie części serwisowe - wyłącznie nowe i oryginalne.
Prasa rewolwerowa znajduje się w ciągłej eksploatacji produkcyjnej.
W przypadku zainteresowania zachęcamy do umówienia się na wizytę w celu potwierdzenia stanu technicznego i możliwości technologicznych oferowanej maszyny.
Istnieje możliwość udostępnienia filmu prezentującego pracę prasy rewolwerowej, prosimy o wysłanie zapytania z prośbą o udostępnienie.
Ogólne dane:
Lokalizacja : Alsanit Sp. z o.o., ul. Wieleńska2, 64-980 Trzcianka, Polska
Województwo: Wielkopolskie
Telefon kom. + 48**********21
Rok produkcji prasy rewolwerowej: 2006
Data zakupu i instalacji maszyny: czerwiec 2019
Przebieg maszyny: 83584rh
Maksymalna siła nacisku: 300 kN (30 ton)
Maksymalna grubość blachy: 6.4 mm
System rewolwerowy typu: Thick Turret

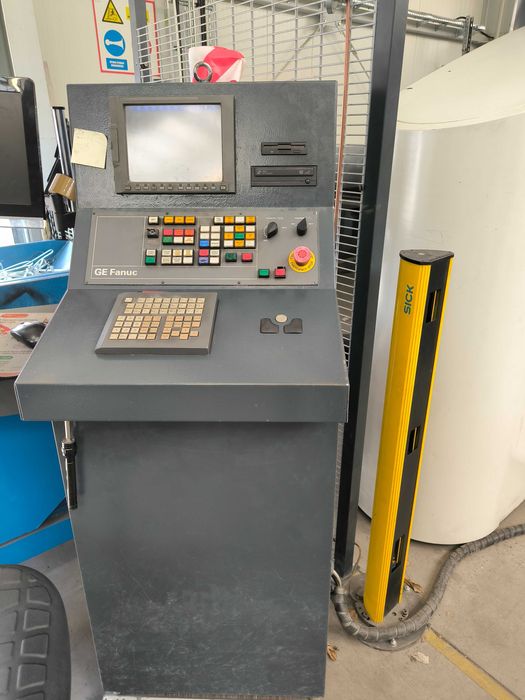

Jednostka sterująca:CNC :GE FANUC 180 IP
Maksymalny przesuw w osi X: 2.576 mm
Maksymalny przesuw w osi Y :1.337 mm
Maksymalne obciążenie stołu (równomierne): 145.6 kg
Prędkości symultaniczne: 110 m/min
Ilość uderzeń na min (wykrojnik fi 25 mm); ±2% 400 min-1
Ilość uderzeń na min (funkcja „nibbling” - 2 mm): 1000 min-1
Ilość uderzeń na min (zaznaczanie/0,5 mm): 1700 min-1
Maksymalna szybkość posuwu (prędkość) w osi X: 83 m/min
Maksymalna szybkość posuwu (prędkość) w osi Y: 73 m/min
Liczba gniazd (stacji) narzędziowych w głowicy rewolwerowej: 30 szt.
Stacja A – max. średnica 12,7 mm: 8 szt.
Stacja B – max. średnica 31,7 mm: 16 szt.
Stacja C – max. średnica 50,8 mm: 2 szt.
Stacja D – max. średnica 88,9 mm: 4 szt.
Liczba stacji indeksowanych (obrotowych) w rewolwerze: 4 szt. (stacje D)
Uwaga: W każdej stacji D można umieścić narzędzie typu multitool (1 narzędzie multitool posiada od 3 do 8 narzędzi) co zwiększa ilość narzędzi od 12 do 32 szt.
Wysokość maszyny: 2.325 mm
Długość maszyny: 5.584 mm
Szerokość maszyny: 5.160 mm
Waga maszyny: 13.750 kg
Rozmiar roboczy arkusza: 1250 x 2500 mm
Ilość zacisków blachy (programowalne indywidualnie): 3 szt.
Uchylny zsyp roboczy do wykrawanych detali: 450 x 500 mm
Stół szczotkowy zabezpieczający przed zarysowaniami blach
Certyfikat CE
Zasilanie elektryczne 380/415 Volt, 35,5 kVA, 63 A, przekrój kabla (3+1)x16 mm2
Wyposażenie dodatkowe: Taśmociąg odpadów; Stół szczotkowy
OPIS TECHNICZNY

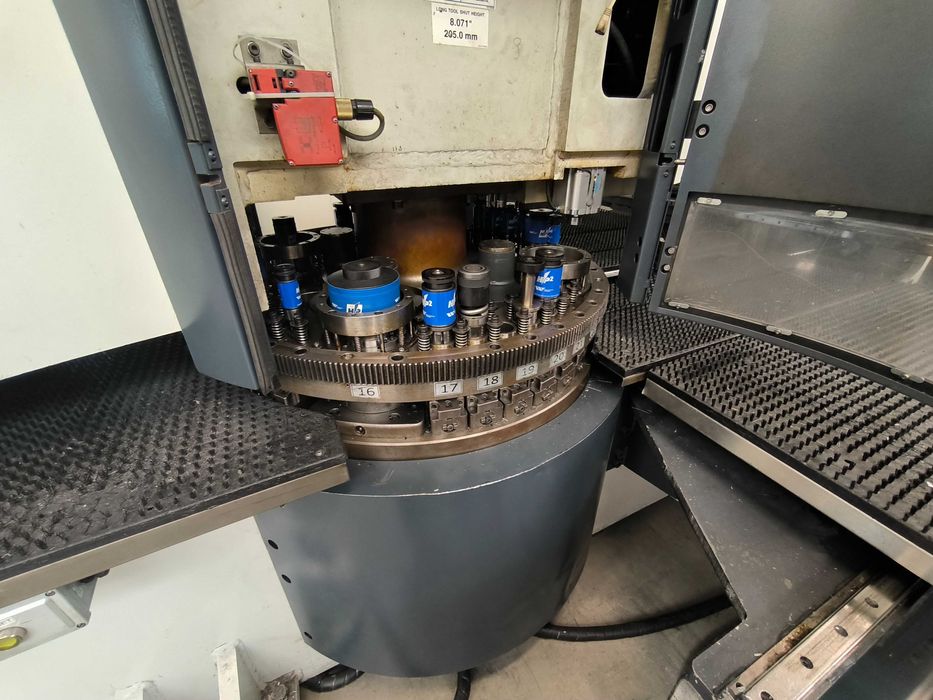

Bęben rewolweru wykrawarki LVD Strippit Global 30 został wykonany jako odlany monoblok,zaprojektowany z uwzględnieniem zapewnienia długiej żywotności z hartowanymi i ulepszanymi tulejami montowanymi w każdym gnieździe narzędziowym. Narzędzia wykorzystywane stanowią standard, samopowrotne, samocentrujące wykrojniki, bez wątpienia są najczęściej używanymi narzędziami przez większość producentów tego typu maszyn w świecie. Stacja obrotowa oraz obrotowe stacje z głowicami multitool podnoszą możliwości maszyny oraz praktycznie ograniczają czas potrzebny na ustawiania maszyny.
Wykrawarka LVD Strippit Global 30 posiada 4 programowalne stacje obrotowe (rozmiar D). Każda ze stacji może być wyposażona w głowicę multitool z automatycznym obrotem. Wykorzystując napęd typu serwo, jak również sterowanie CNC – zarówno stacje obrotowe jak i cały rewolwer posiada możliwość dwukierunkowej rotacji z dokładnością 0,01 stopnia. Stacje obrotowe Auto Index wykrawarki LVD Strippit Global 30 działają na zasadzie bezpośrednich napędów, które są umiejscowione bezpośrednio nad stacją, stanowiące cześć mechanizmu rewolwerowego. W obrotowych stacjach o średnicy 88,9 mm można zamontować uchwyt narzędziowy typu multitool zwiększając w ten sposób możliwości maszyny i ilość narzędzi. Uchwyty typu multitool pozwalają zamontować odpowiednio 3 lub 8 stempli i matryc o średnicy 12,7 mm lub 31,7 mm.
SPECYFIKACJA MASZYNY
Konstrukcja maszyny zrealizowana jest w postaci zamkniętej ramy mostkowej. Sztywna konstrukcja zapewnia stabilność, redukcje hałasu, drgań i wibracji w czasie pracy, co z kolei ma przełożenie na długą żywotność zarówno narzędzi, jak i maszyny. Zaciski blachy sterowane są przyciskiem nożnym, a wysuwany ze stołu trzpień pozycjonujący -powodują, że ręce operatora pozostają wolne w celu poprawnego ułożenia blachy na stole.
Bęben rewolweru wykrawarki LVD Strippit Global 30 został wykonany jako odlany monoblok, zamontowany w konstrukcji maszyny i łożyskowany wysokiej klasy i precyzyjnymi łożyskami. Ponadto wewnątrz bębna rewolweru, w każdym gnieździe narzędziowym występują hartowane i ulepszane tuleje, które w razie potrzeby mogą być bez problemu wymienione. Napęd serwo rewolweru zapewnia precyzyjny obrót dwukierunkowy rewolweru, jak i stacji indeksujących (które po osiągnięciu wymaganego położenia kątowego blokowane są poprzez kulową głowicę kołkiem zamka, a dokładna liniowość i prostopadłość zapewniają zwężane, hartowne tuleje). Stemple i matryce montowane są w łatwy sposób - poprzez otworzenie pokrywy w bocznej części maszyny. Pozostałości po wykrawaniu umieszczane są w zasobniku pod maszyną lub przenoszone taśmociągiem odpadów.

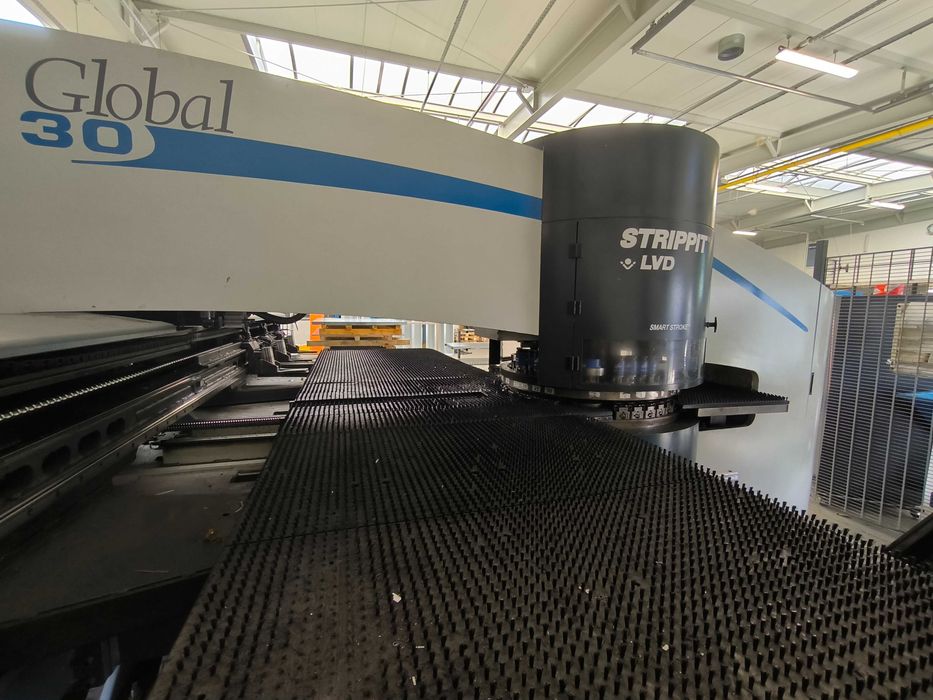

Prasa rewolwerowa wyposażona jest w stół szczotkowy – zapewniający łagodny i cichy przesuw blachy, przy jednoczesnym braku zarysowań na jej powierzchni. Obrabiana blacha jest uchwycona przez niezależne, pneumatyczne zaciski blachy. Każdy z zacisków, w trakcie wykonywania programu wykrawania, może być automatycznie repozycjonowany, co pozwala na uniknięcie „martwych stref” arkusza i zmniejszenie odpadu blachy.
Wystawiamy fakturę VAT
Podana cena jest ceną netto!
