Charakterystyki Prąd trójfazowy

Rysunek wymiarowy

Rysunek wymiarowy kołnierza

Schemat zacisków

Napięcie zasilania 3~400 V, 50 Hz
3~230 V, 50 Hz (z opcjonalną wtyczką przełączającą 3~230 V)
Pełne zabezpieczenie silnika z wbudowanym wyzwalaczem elektronicznym w skrzynce zaciskowej dla wszystkich stopni prędkości obrotowej
Wyzwalacz:Odłączenie silnika na wszystkich biegunach przez zintegrowany
wyzwalacz elektroniczny
Reset: Konieczny ręczny reset na skrzynce zaciskowej

Obciążalność bezpotencjałowego styku rozwiernego wg VDI 3814 do zbiorczej sygnalizacji awarii (SSM) 1A, 250 V ~
Funkcje, patrz katalog Wilo, rozdział „Zarządzanie pompami Wilo-Control, wskazówki dotyczące projektowania”

Dopuszczalne media przetłaczane (inne media na zapytanie)Woda użytkowa oraz woda do celów spożywczych zgodnie z TrinkwV 2001 (Rozporządzenie w sprawie wody pitnej)•
Dopuszczalny obszar zastosowaniaZakres temperatury przy zastosowaniu w systemach cyrkulacyjnych ciepłej wody użytkowej przy max. temperaturze otoczenia +40°C0...+80, krótkotrwale (2 h) do +80)
Zakres temperatury przy zastosowaniu w systemach cyrkulacyjnych ciepłej wody użytkowej przy temperaturze otoczenia +40°C w pracy krótkotrwałej 2 h110°C
Max. dozwolona twardość całkowita w systemach cyrkulacyjnych ciepłej wody użytkowej3,57 mmol/l (20 °dH)
Maksymalnie dopuszczalne ciśnienie roboczePmax6/10 bar
Wersja specjalna dla ciśnienia roboczego, pmax.16 bar

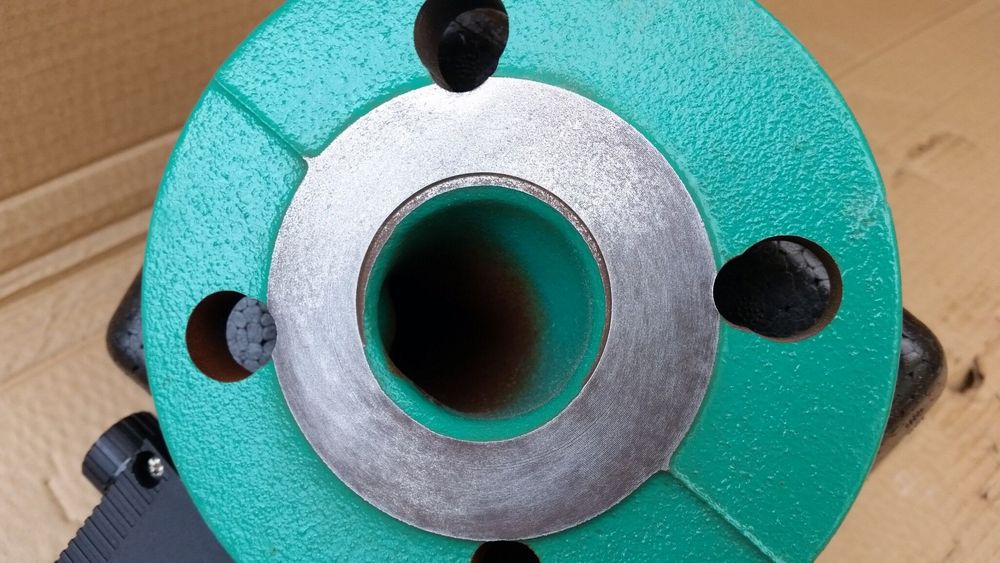

Przyłącza gwintowaneKołnierzKołnierz kombinowany PN 6/10 (kołnierz PN 16 wg EN 1092-2)
Średnica nominalna kołnierzaDN 40
Długość montażowal0250 mm
Silnik/elektronikaGenerowanie zakłóceńEN 61000-6-3
Odporność na zakłóceniaEN 61000-6-2
Stopień ochronyIP X4D
Klasa izolacjiH

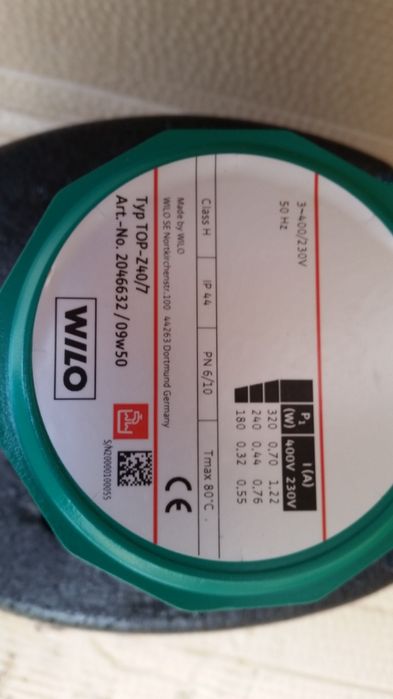

Napięcie zasilania3~400/230 V, 50 Hz
Znamionowa moc silnikaP2180 W
Prędkość obrotowan2400 / 2600 / 2700 [1/min]
Max. pobór mocyP1180 / 240 / 320  W
Natężenie prądu przy 1~230 VI– A
Prąd przy 3~230VI0,55 / 0,76 / 1,22 A
Prąd przy 3~400VI0,32 / 0,44 / 0,70 A
Zabezpieczenie silnikazintegrowane
Dławik przewoduPG2x13,5
Materiały
WirnikTworzywo sztuczne (PP - 30% GF)
Wał pompyStal nierdzewna (X39CrMo17-1)
ŁożyskoWęgiel spiekany, impregnowany żywicą
Minimalna wysokość dopływu na króćcu ssawnym [m] do uniknięcia kawitacji przy temperaturze przetłaczania wodyMinimalna wysokość dopływu przy 40 / 80 / 110°C5 / 8 / 20 m
Informacje dot. zamawianiaProduktWilo

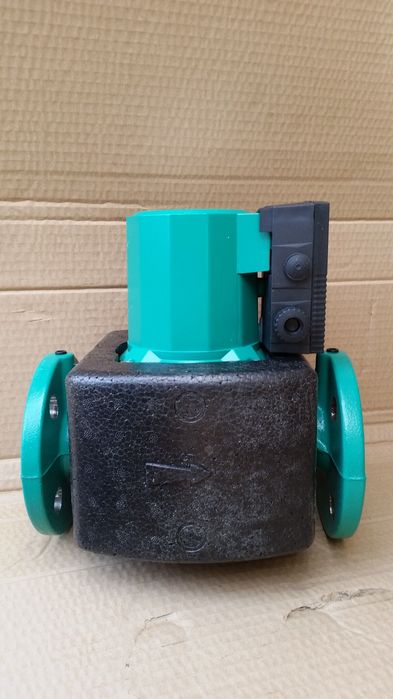

TypTOP-Z 40/7
Nr art.2046632
Masa netto ok.m13 kg
