Płytka PCB zasilacza symetrycznego niskoszymnego LT1963/LT3015

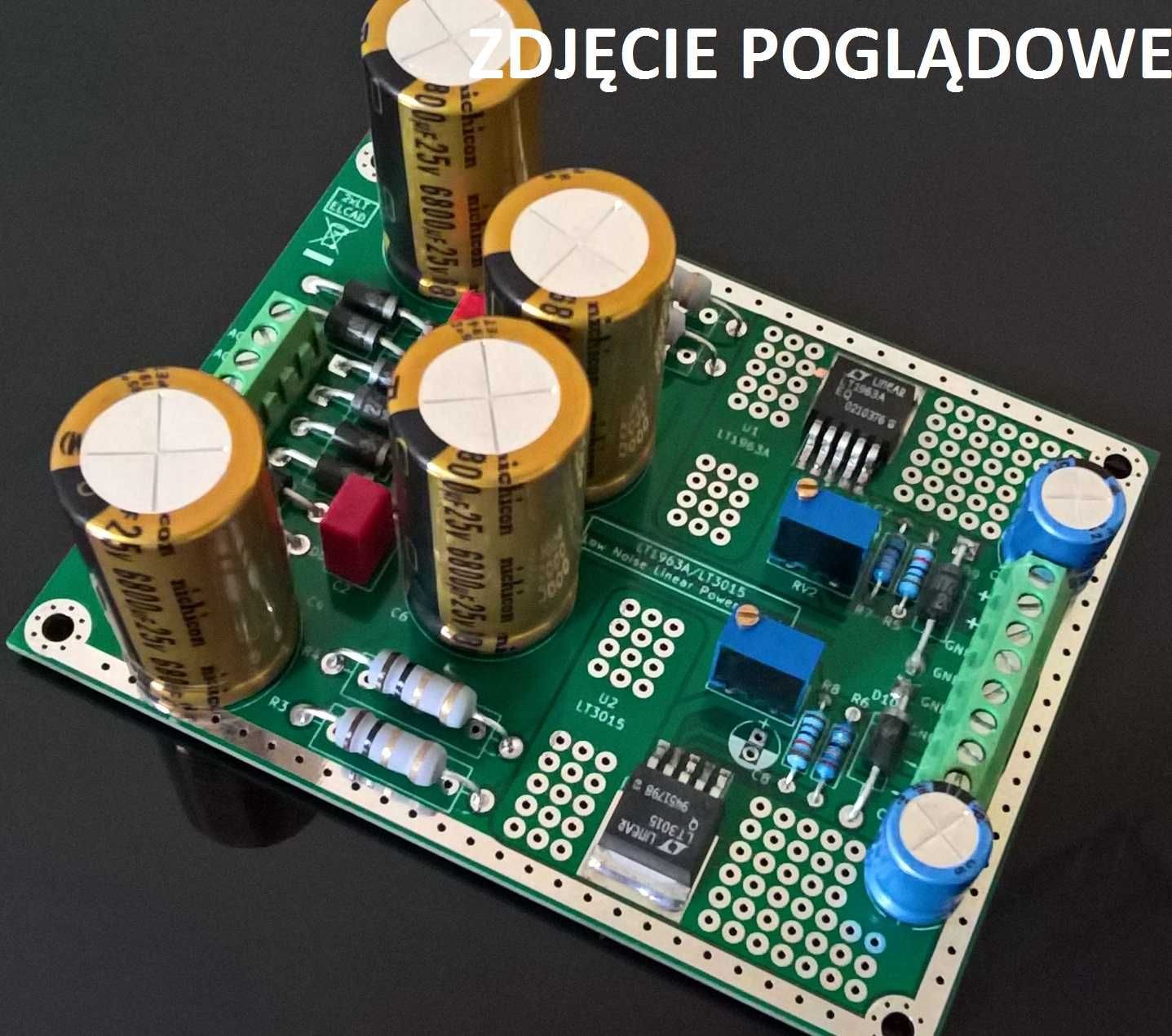

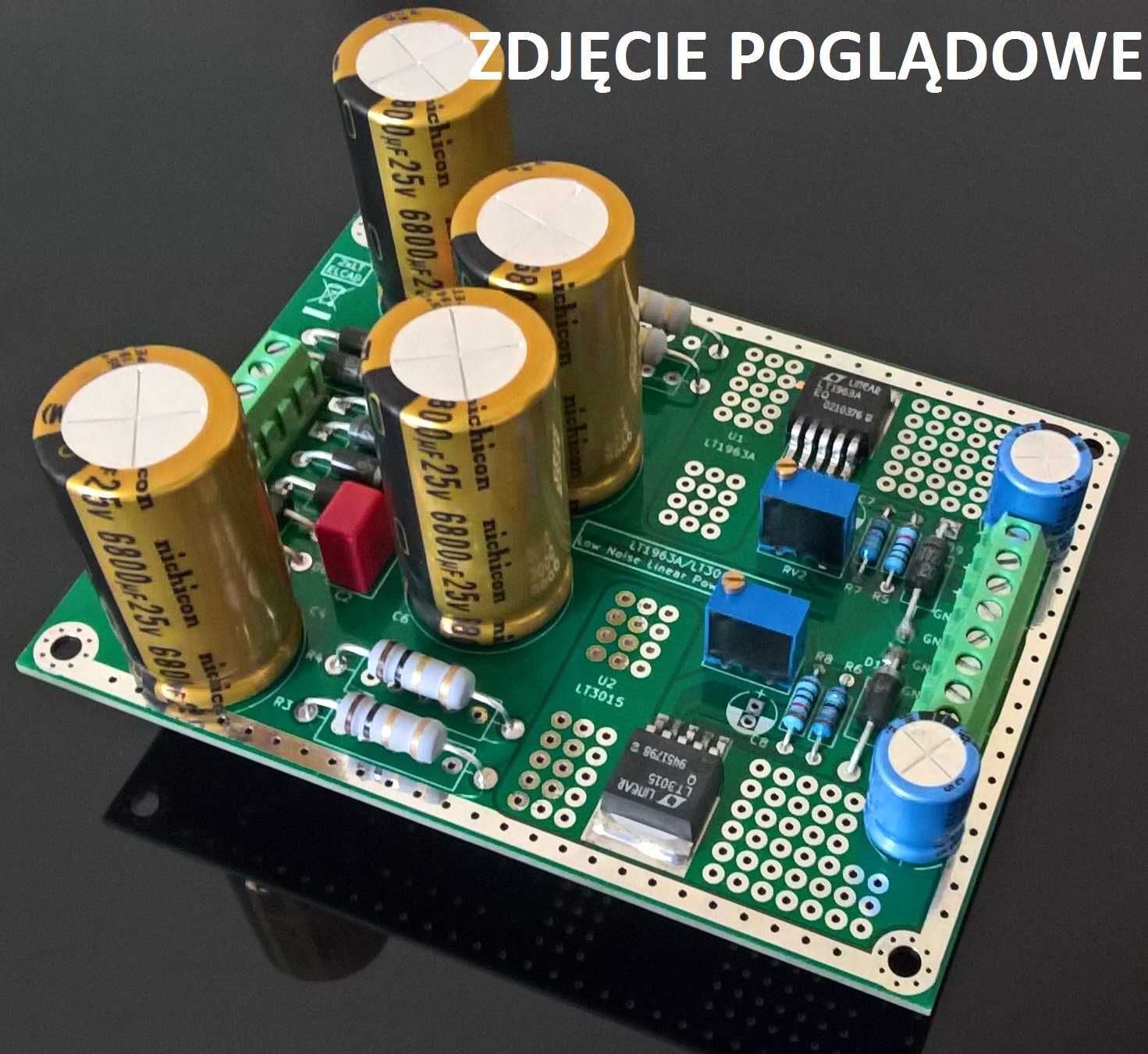

Płytka PCB umożliwiająca budowę zasilacza niskoszumnego low-drop z wykorzystaniem stabilizatorów LT1063 i LT3015 Linear Technology. Płytka umożliwia zbudowanie zasilacza napięcia symetrycznego w zakresie od 2.0V do 29.0V i prądzie obciążenia od 0-1,5A.

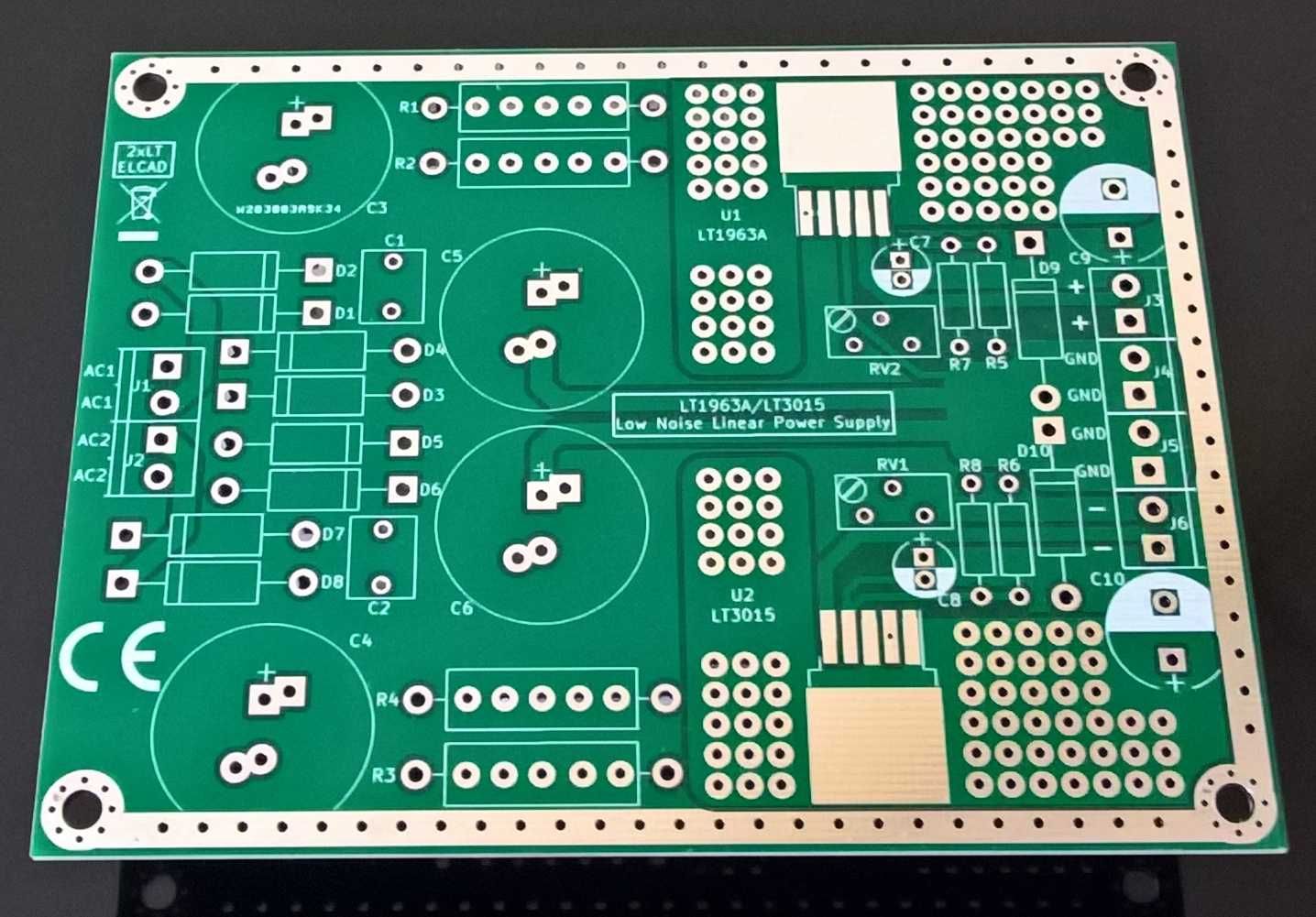

- Wymiary płytki 100x76 mm grubość laminatu 1,6 mm

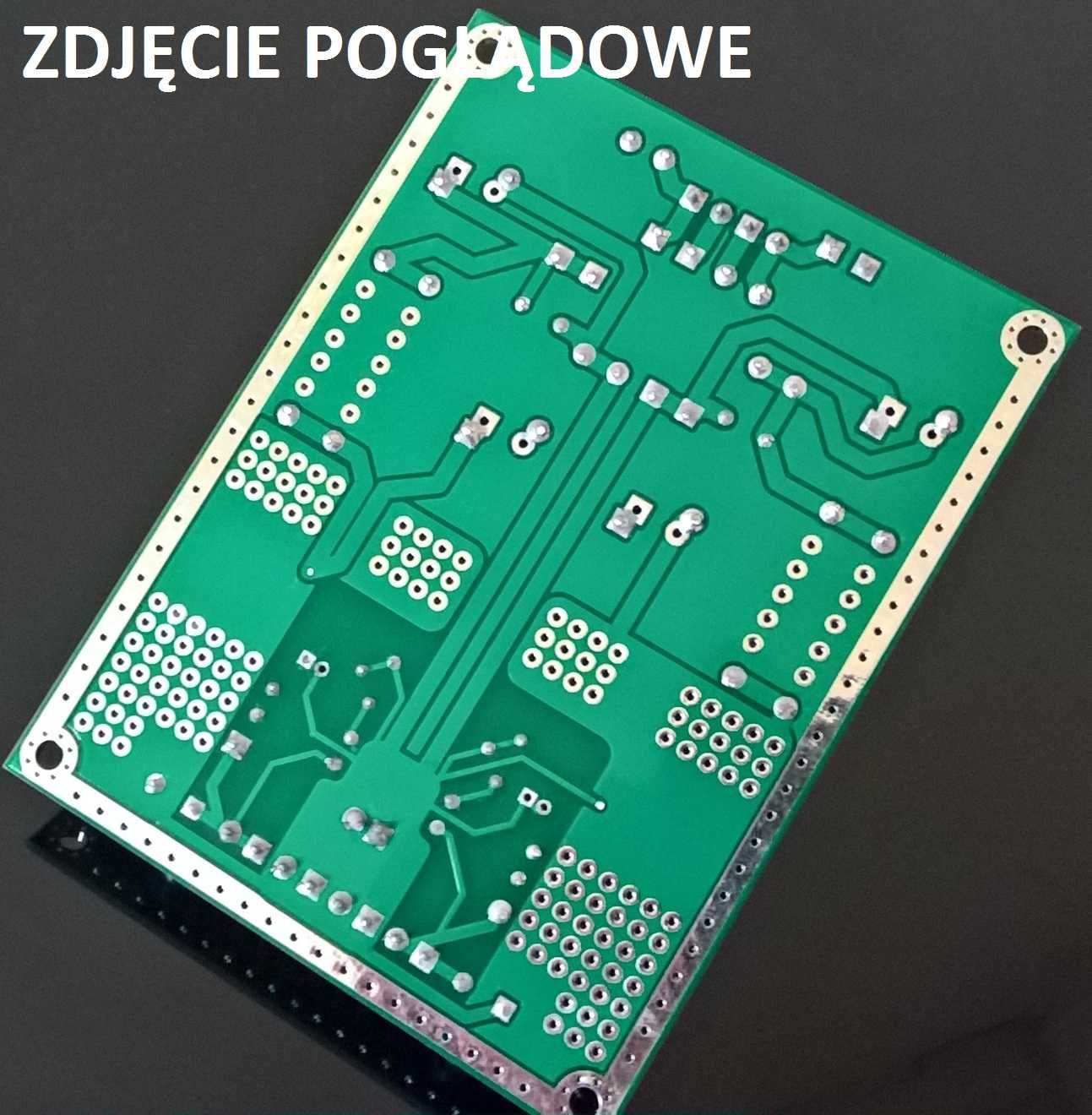

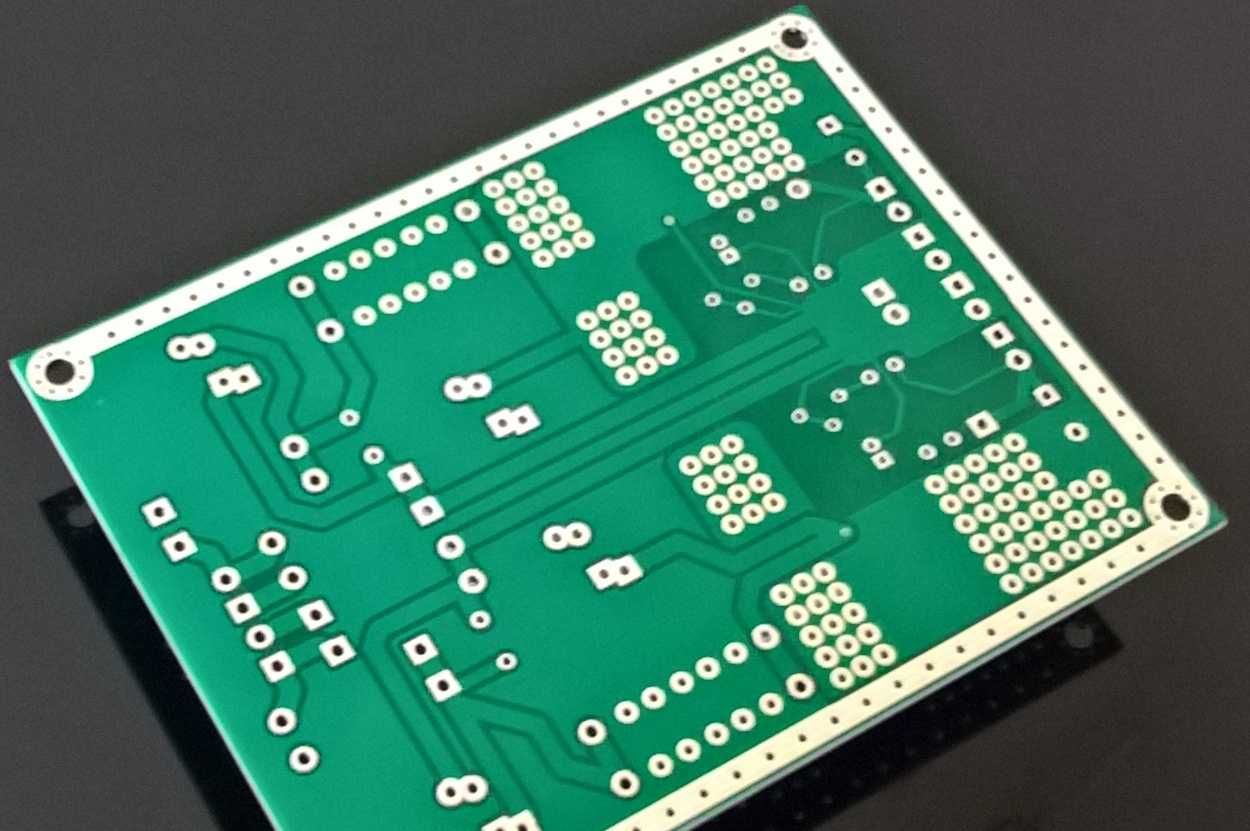

- Płytka dwustronna z metalizacją otworów

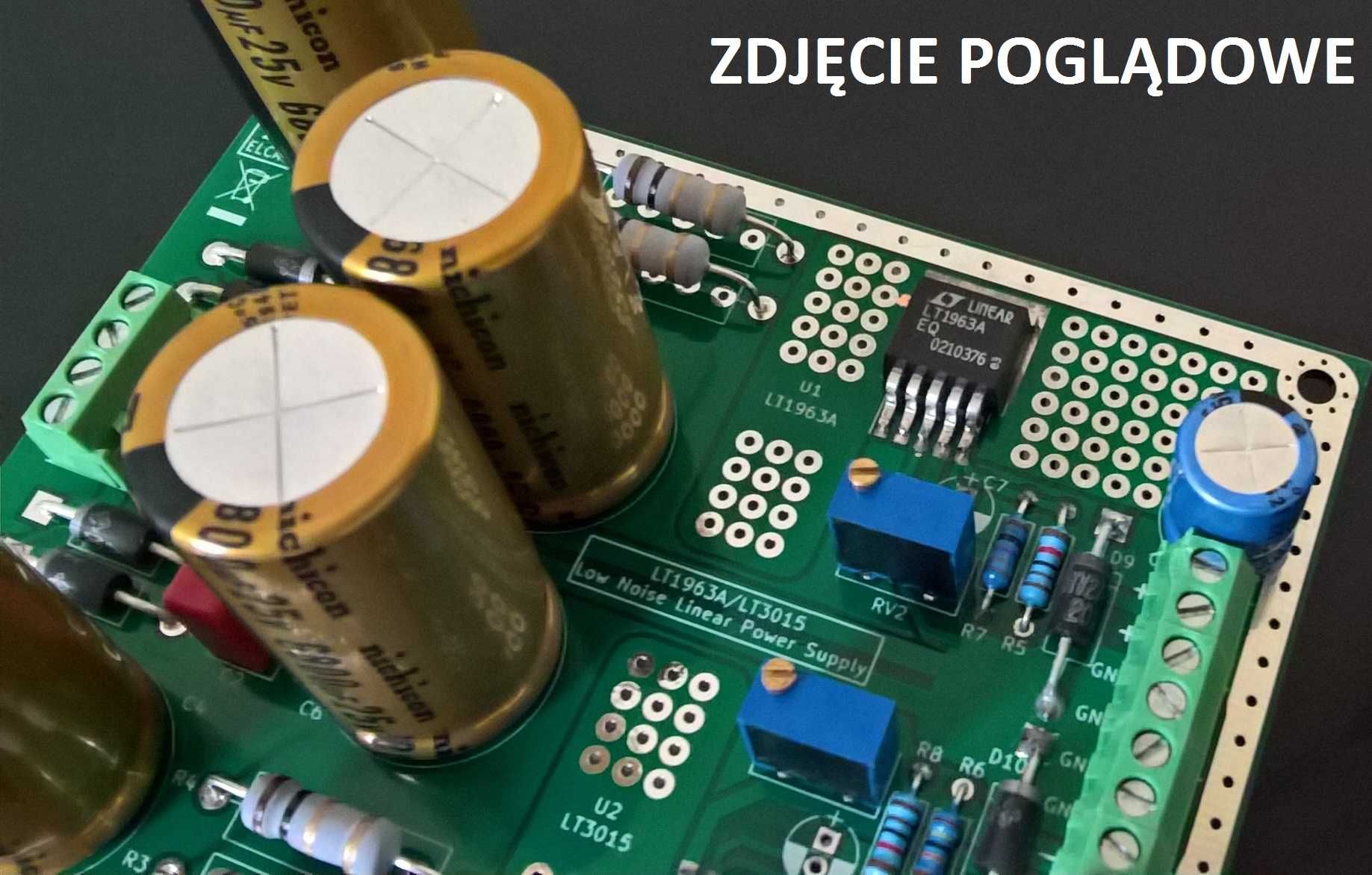

- stabilizatory SMD - warstwy miedzi laminatu stanowią radiatory - zwarta konstrukcja
- oddzielne mostki dla napięia dodatniego i ujemnego - można zastosować diody soft recovery typu SBYV27 o niskim poziomie szumów
- filtr napięcia wyprostowanego typu CRC
- rezystory nastawne umożliwiające dokładne ustawienie napięć ale tylko w zakresie ok.10% napięć znamionowych (ograniczenie szumów)
- podwójna listwa napięć wyjściowych
- poziom szumów nie przekracza 40uVrms dla napięcia dodatniego i 60uVrms dla napięcia ujemnego.

Stabilizatory są typu low-drop wymagacą tylko ok. 0,5V napięcia większego na wejściu w stosunku do napięcia wyjściowego, ogranicza to ilość wydzielanego ciepła w radiatorze stabilizatora (napięcie wyjściowe transformatora należy dobrać optymalnie).

Zasilacz dedykowany jest do zasilania układów audio np. przedwzmacniaczy, przedwzmacniaczy RIAA, stopni analogowych przetworników DAC itp.
Razem z płytką udostępniam schemat oraz listę materiałów (BOOM) w wersji elektronicznej (pdf), służę pomocą przy uruchamianiu.
