Płytka drukowana PCB do zasilacza liniowego (LM317, LM350, LT1085) w aplikacji audio.

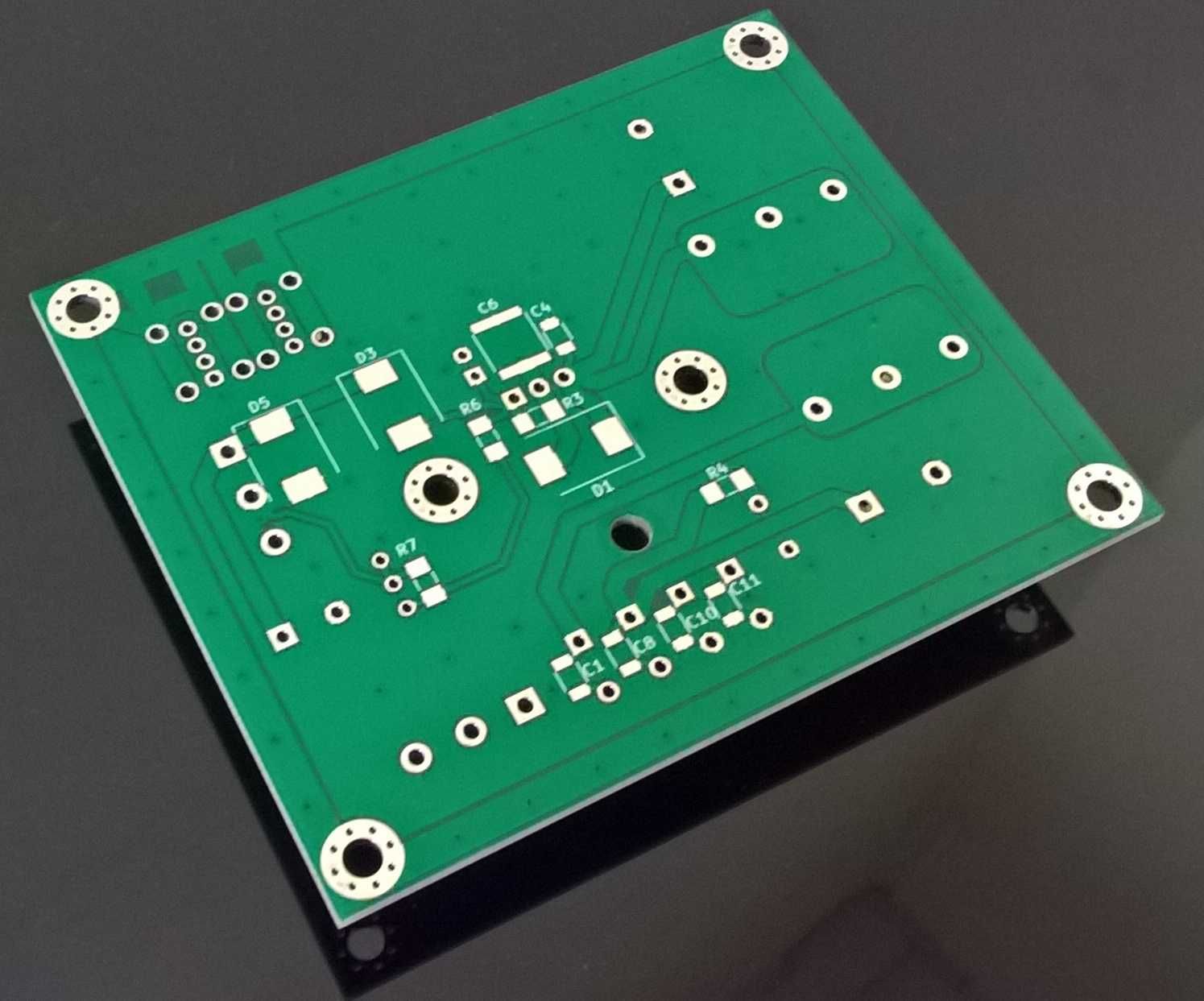

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 80x66 mm.
Aplikacja zawiera: mostek prostowniczy z diodami bocznikowanymi kondensatorami, filtr C-R-C, stabilizator w aplikacji niskoszumnej, element ustawiania dokładnego napięcia (potencjometr) w małym zakresie, odpowiednie kondensatory blokujące.
Rezystory - obudowy miniMelf.
Napięcie wyjściowe znamionowe można dobrać za pomocą zmiany rezystorów, prąd znamionowy zależy od zastosowanego radiatora i transformatora.
Stabilizator może być zamontowany od dołu płytki i do radiatora.
Sprzedaję samą płytkę bez elementów, załączam schemat i listę elementów.
