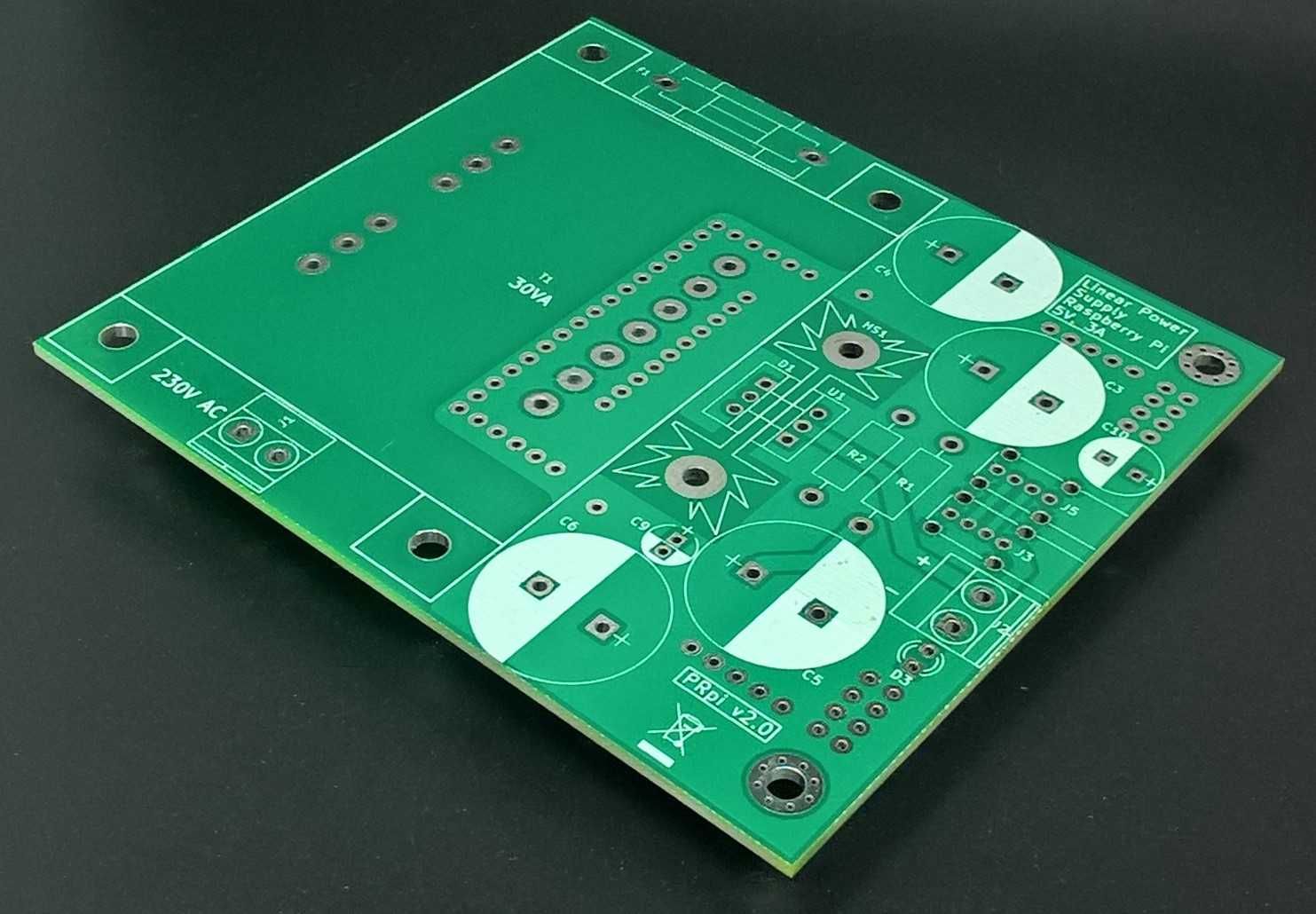

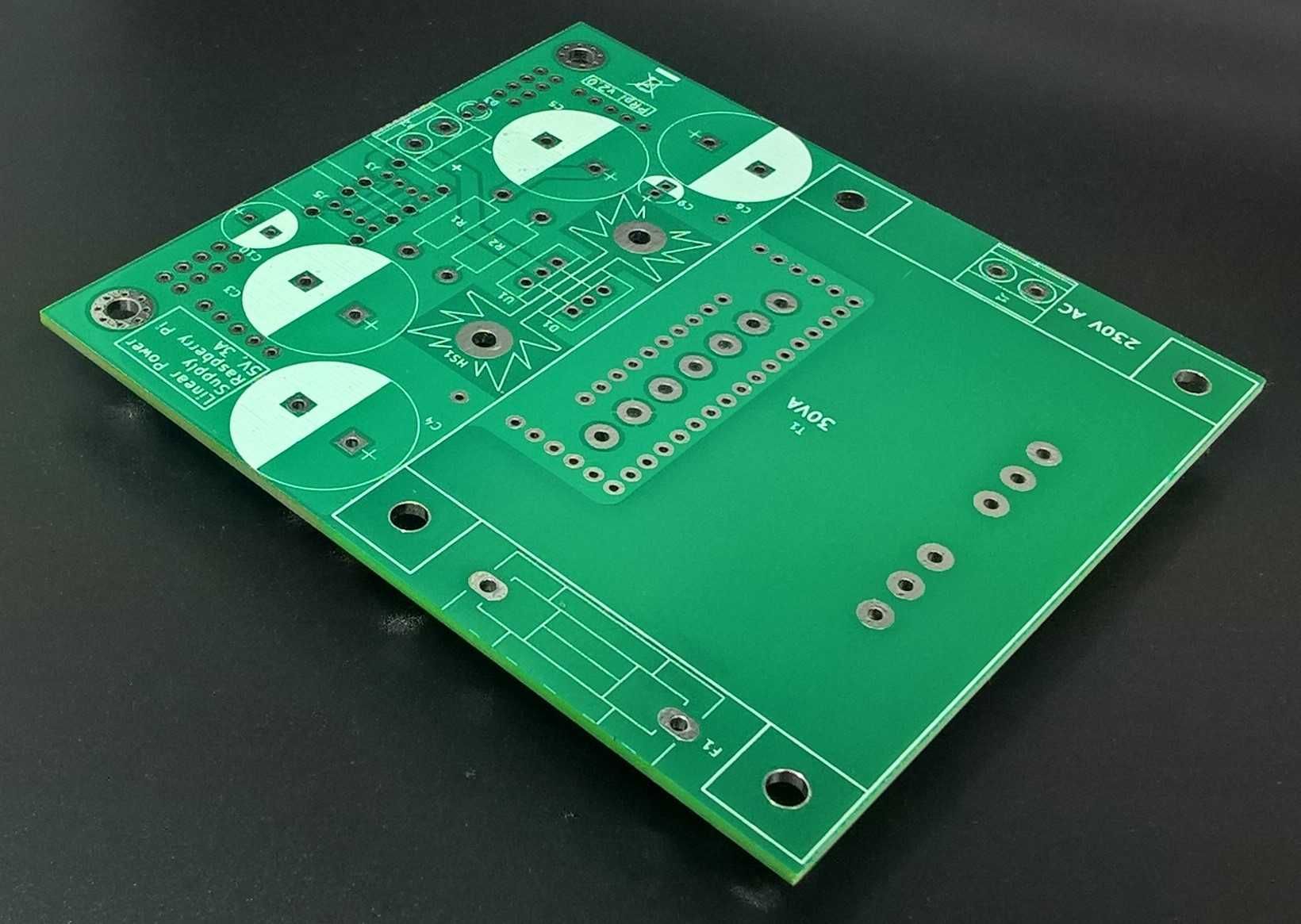

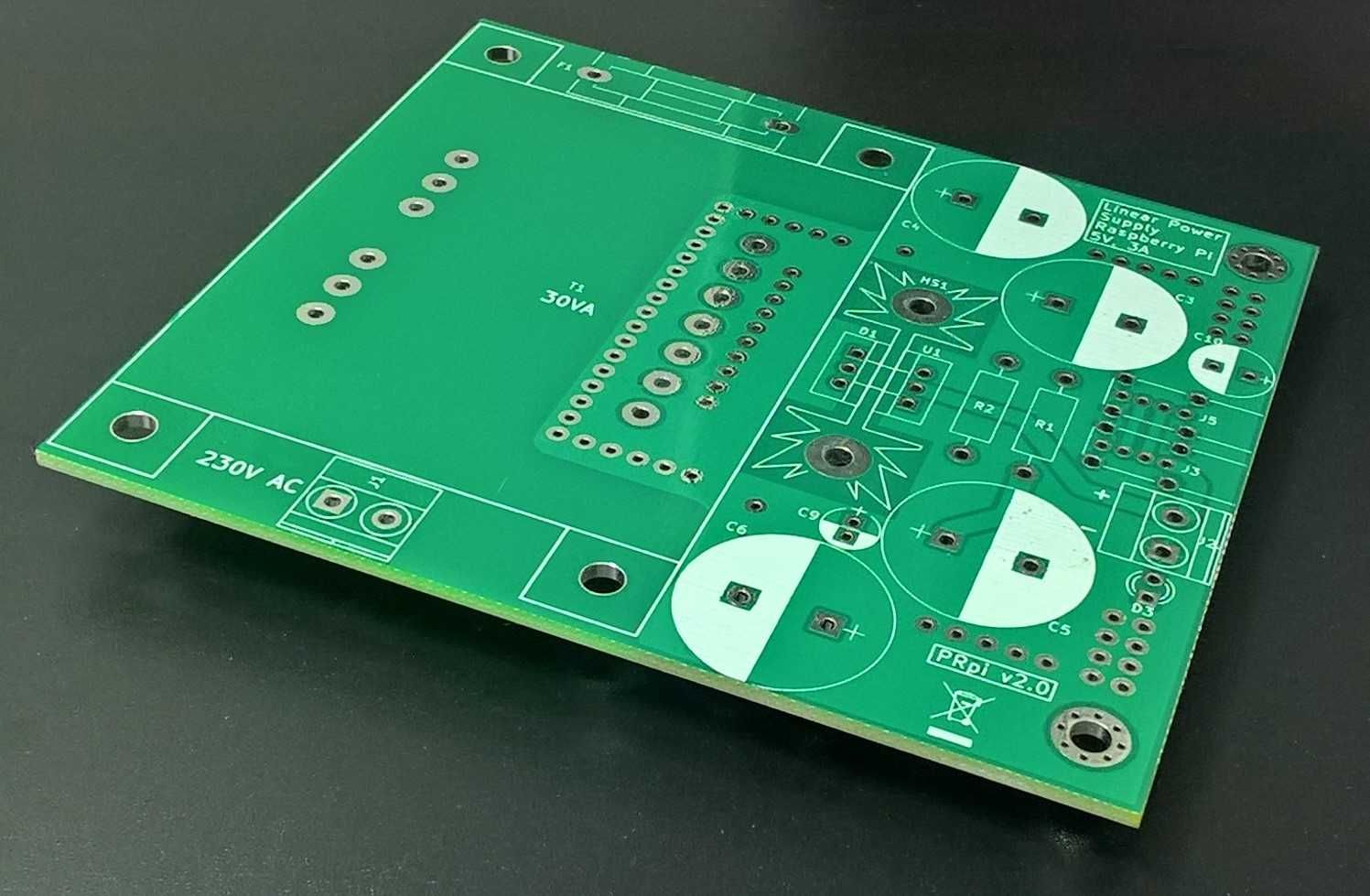

łytka PCB bez elementów zasilacza niskoszumnego linowego z transformatorem dla aplikacji audio. Dedykowana do zasilania aplikacji audio z wykorzystaniem Raspberry Pi.
Płytka została zaprojektowana dla aplikacji 5V 3A, ale można przystosować dla innych napięć wyjściowych i mocy wyjściowej ok. 15W np. 9V/1,7A, 12V/1,25A, 15V/1A.
Napięcie wyjściowe na listwie oraz na dwóch gniazdach USB.

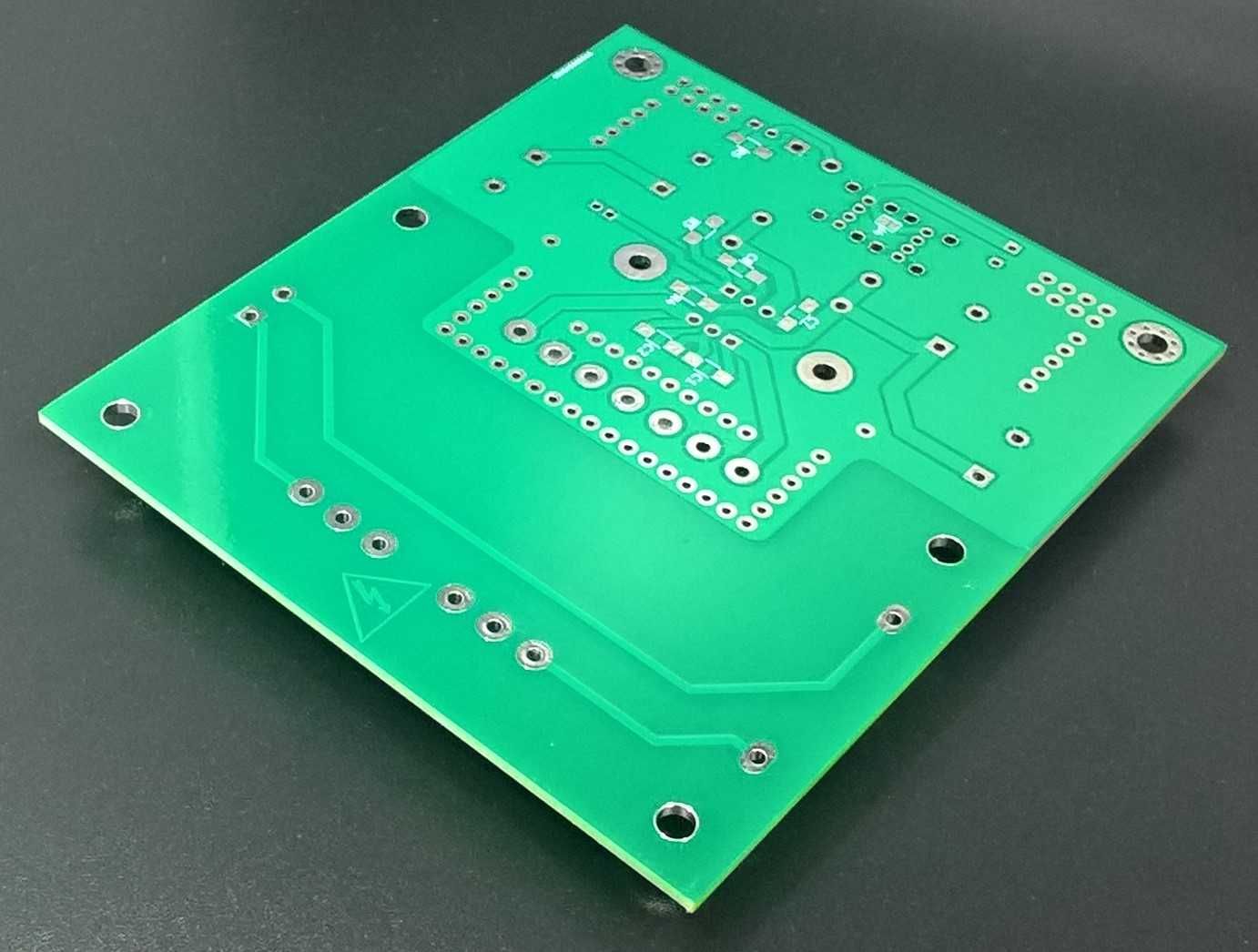

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 96x85 mm.

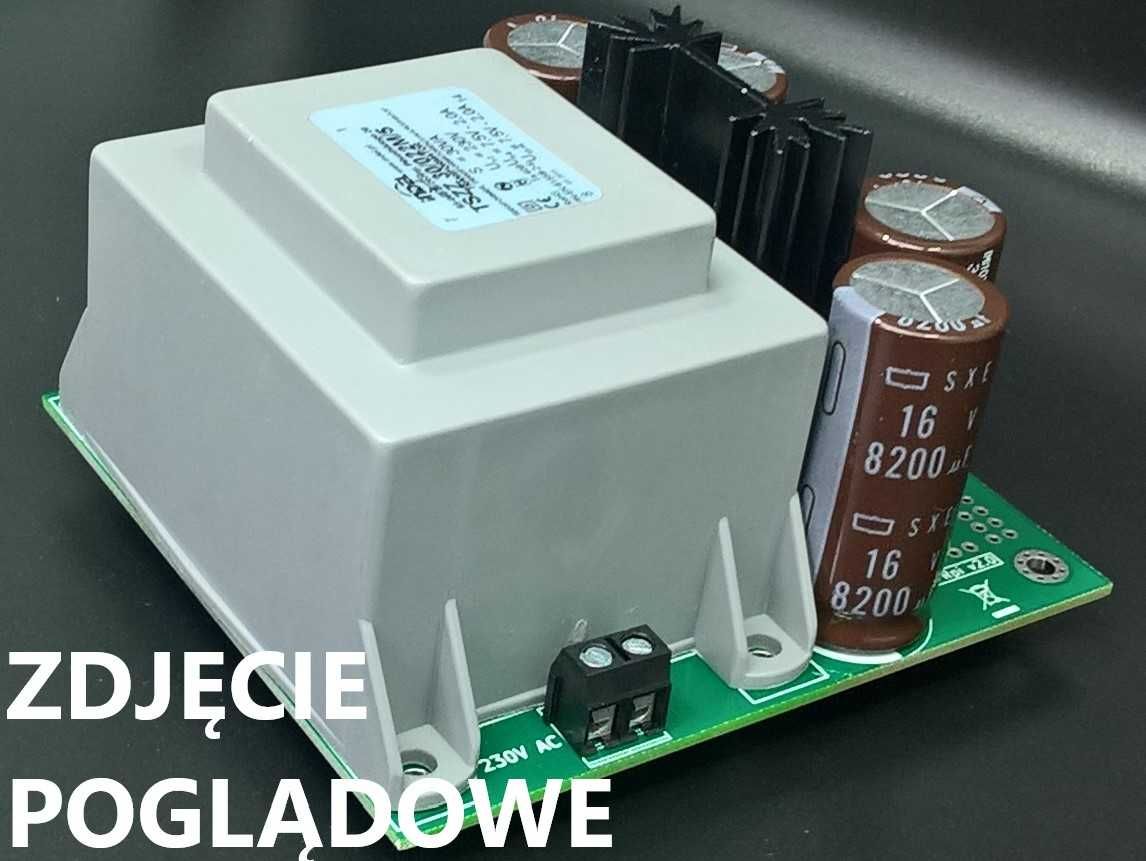

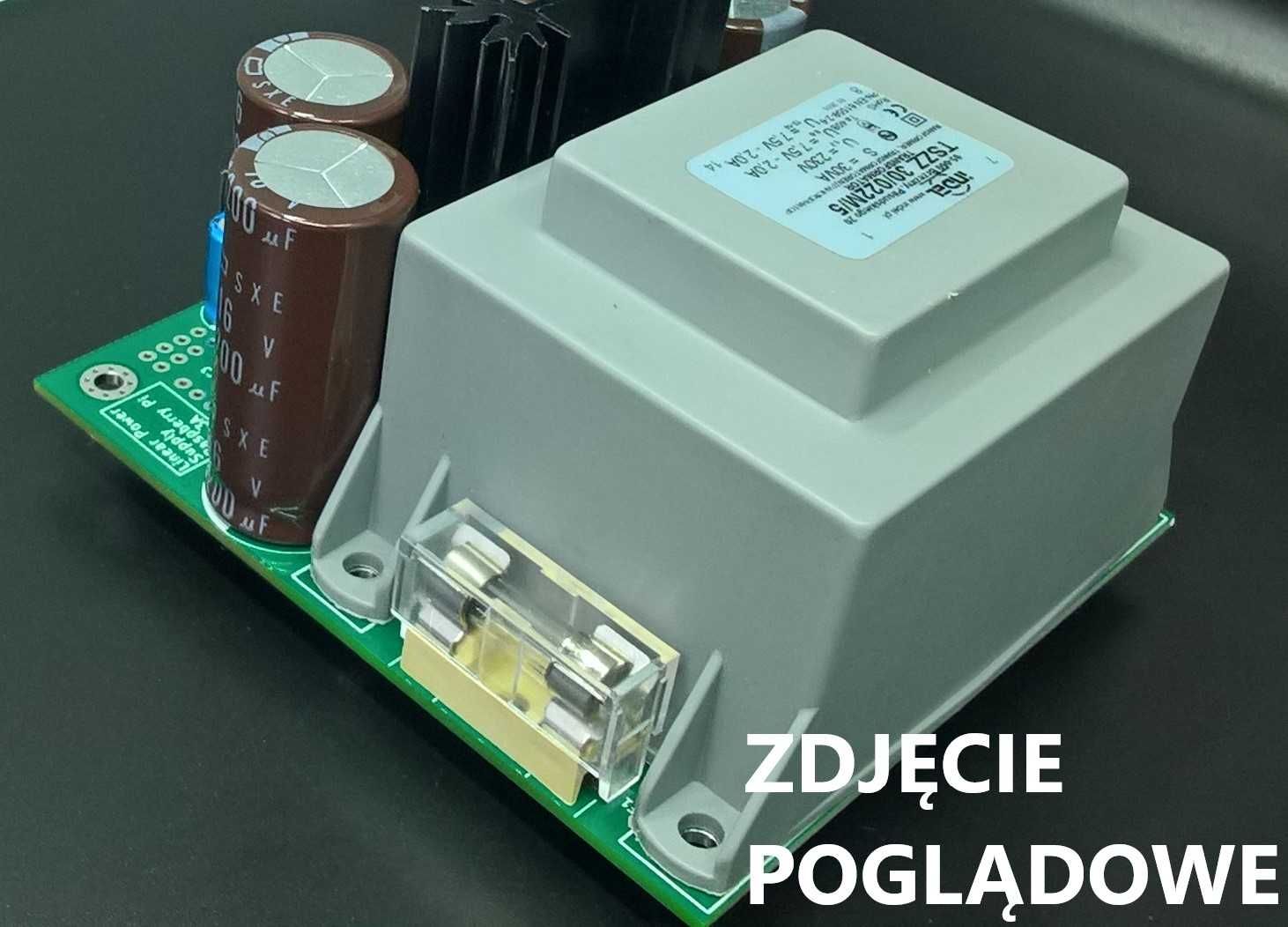

Transformator TSZZ25 (25-30VA).

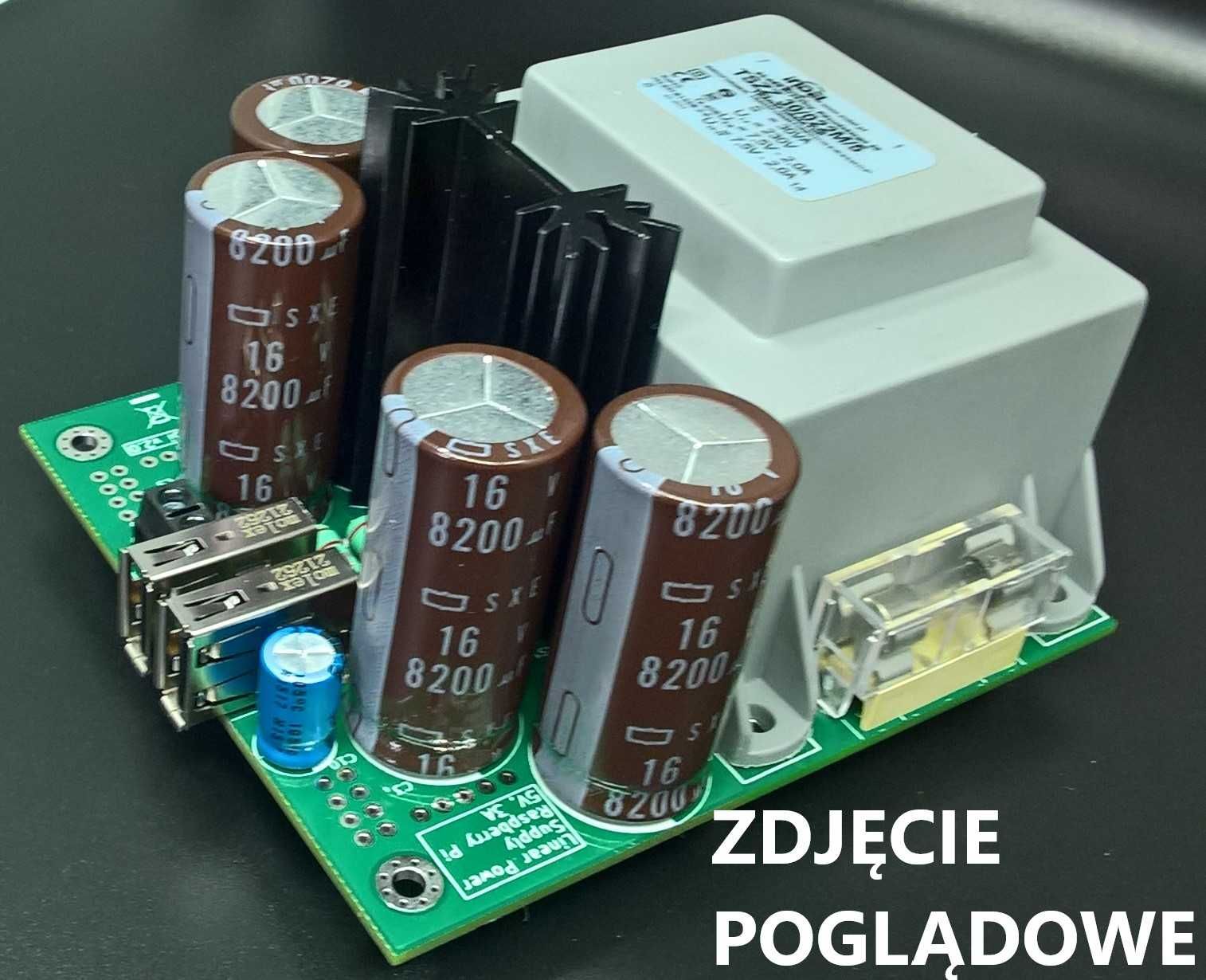

Aplikacja zawiera: półmostek prostowniczy z diodami podwójnymi Schottkky (TO220) bocznikowanymi kondensatorami, filtr C-R-C, stabilizator LT1085 – Linear Technology w aplikacji niskoszumnej, odpowiednie kondensatory blokujące, rezystory metalizowane SMD.
Załączam schemat i rysunek wymiarowy, listę materiałów – email
