Płytka PCB umożliwiająca budowę zasilacza 4 torowego na LM317 w aplikacji niskoszumnej preferowanej do audio (zasilanie DAC, przedwzmacniaczy itp.). Wszystkie 4 tory są od siebie izolowane galwanicznie i niezależne.
Płytka dwustronna dobrej jakości z metalizacją otworów.
Wymiary płytki: 69x95,5mm

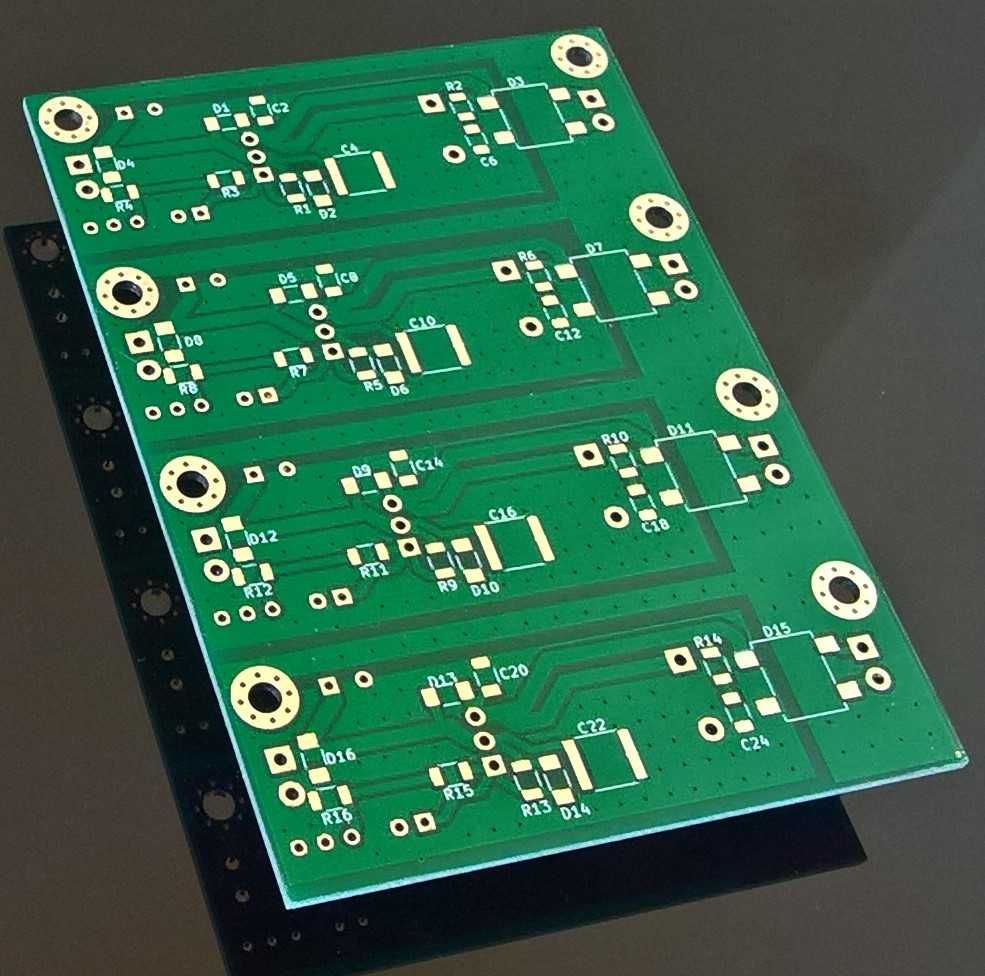

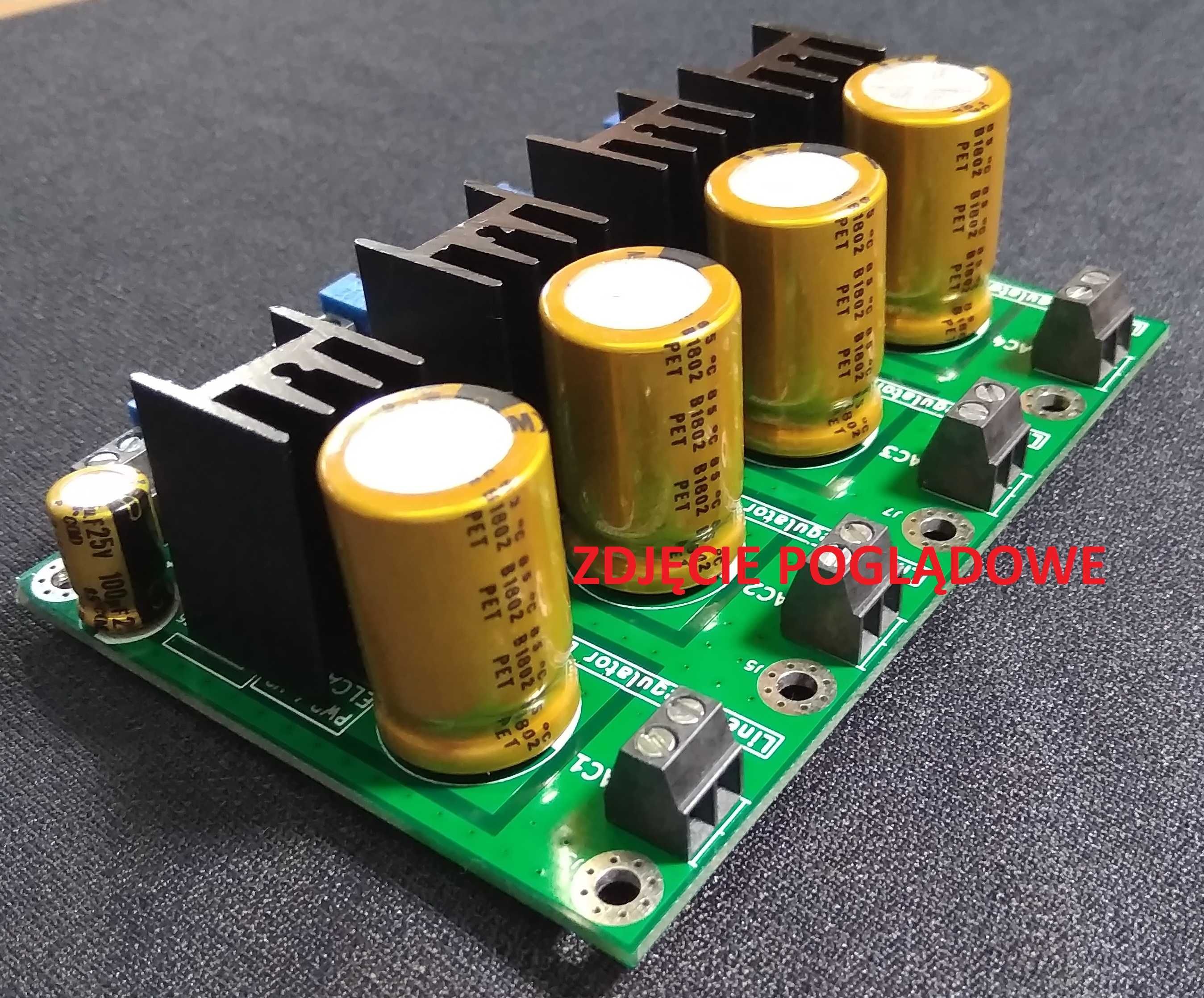

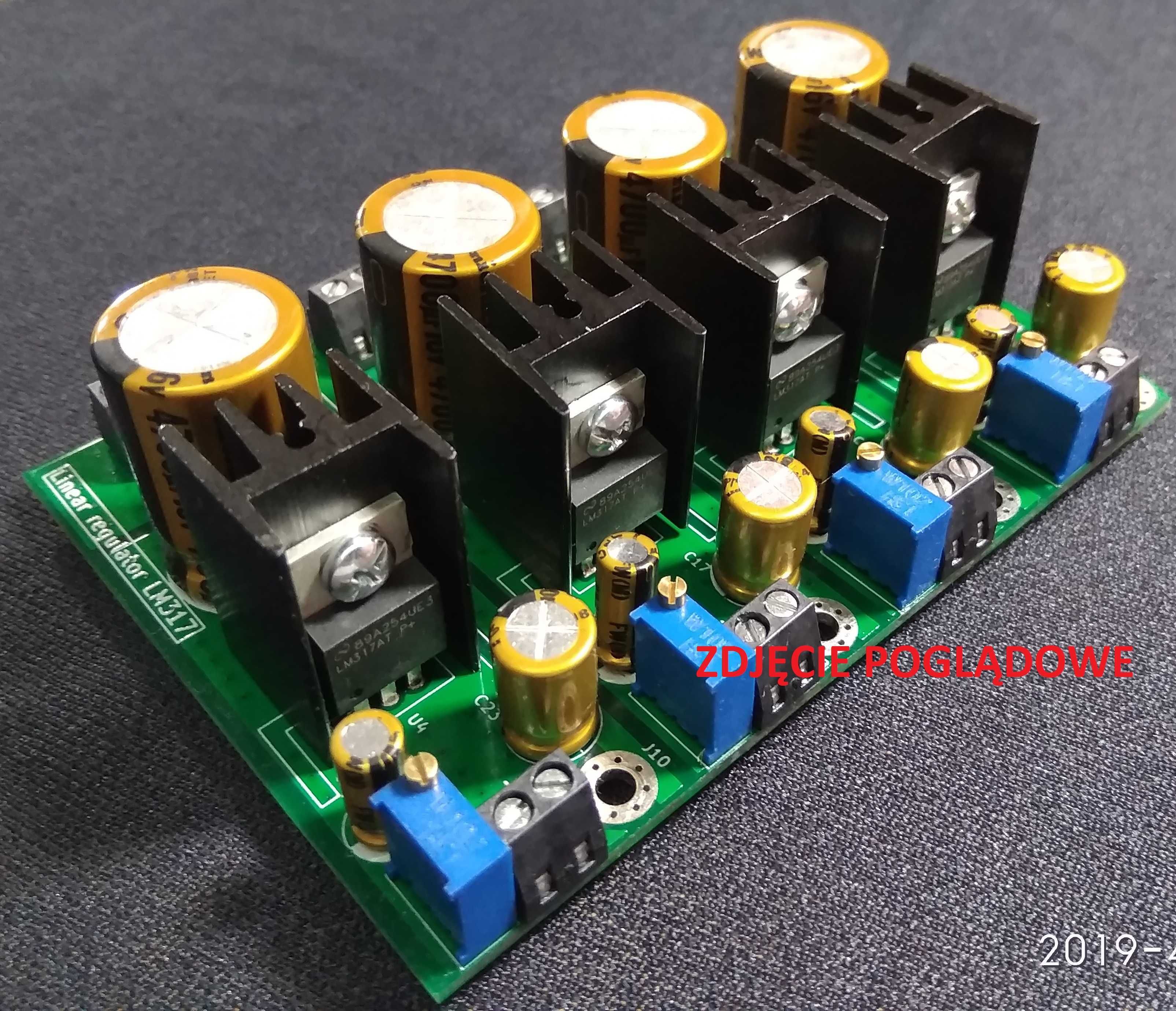

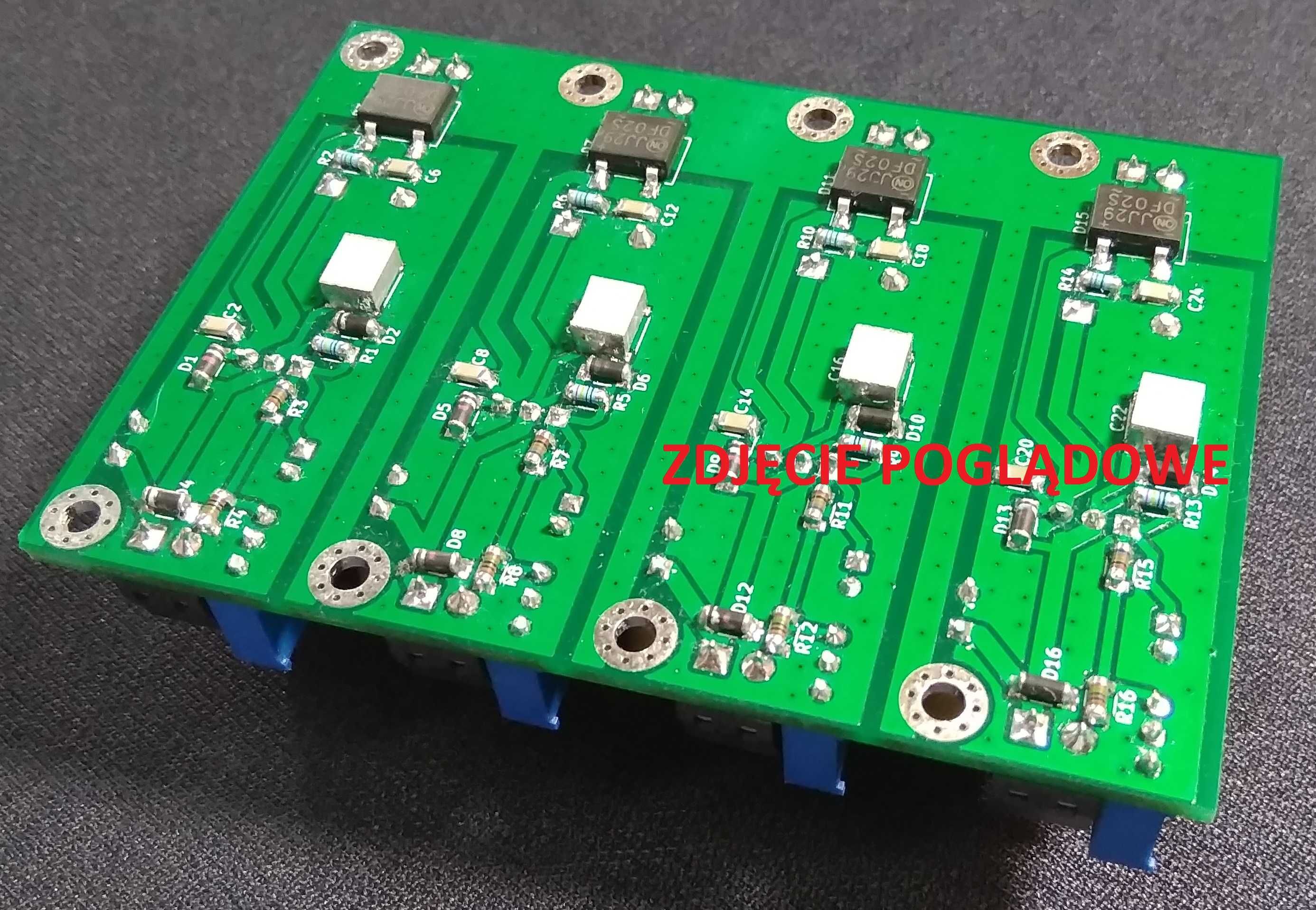

Sprzedaję samą płytkę drukowaną bez elementów. Na zdjęciach pokazano przykładowe realizacje.
Na ostatnim zdjęciu pokazano zdjęcie z płytką transformatorów, którą sprzedaję na innej aukcji.
Wraz z płytką przesyłam schemat i listę elementów.
Napięcie wyjściowa zależą od zastosowanych transformatorów oraz dzielników rezystorowych, kondensatorów (np.3,3V, 5V, 9V, 12V, 15V, 24V itp.). Napięcie wyjściowe może być dokładnie ustawiane za pomocą potencjometrów. Prąd wyjściowy maksymalny 1,5A zależnie od wielkości radiatorów.
