Płytka drukowana PCB - do wzmacniacza słuchawkowego na układach LME49600 Texas Instruments z DC Servo

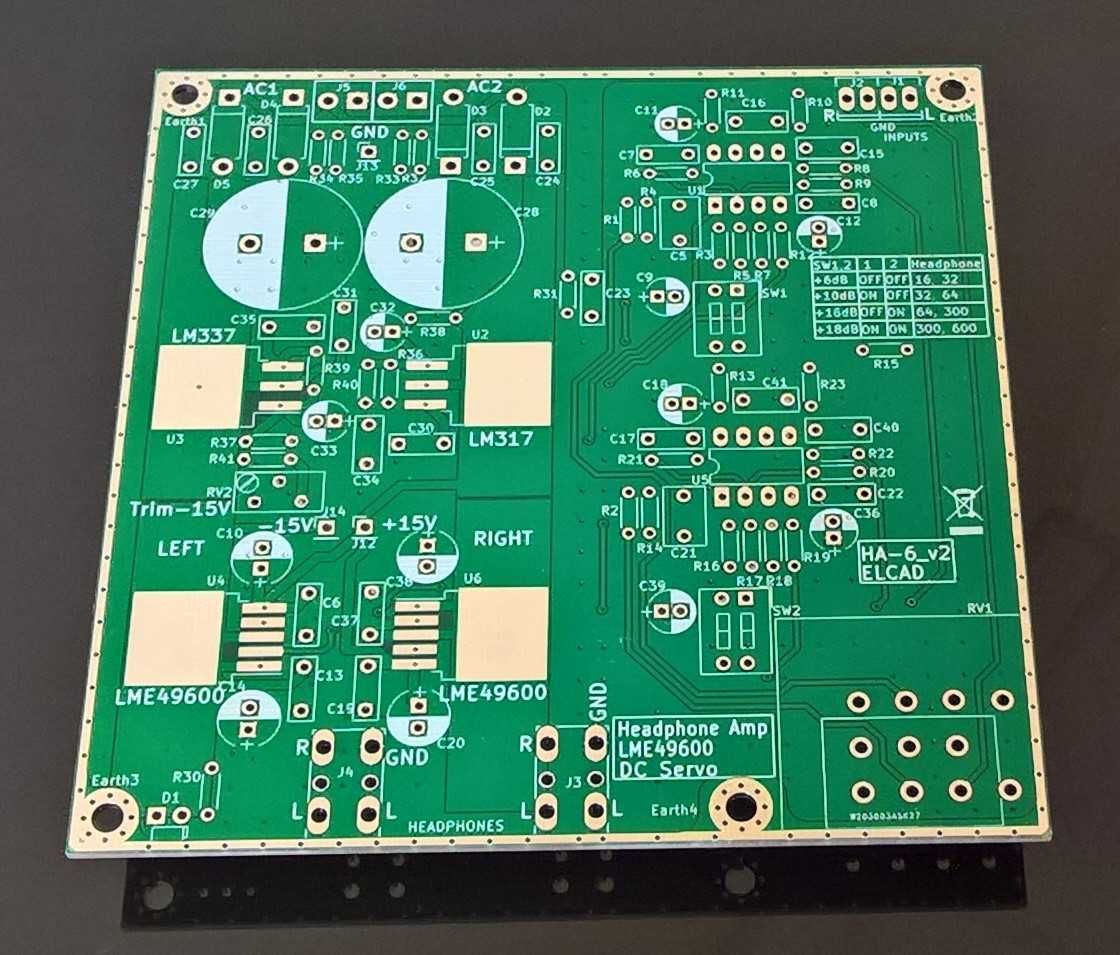

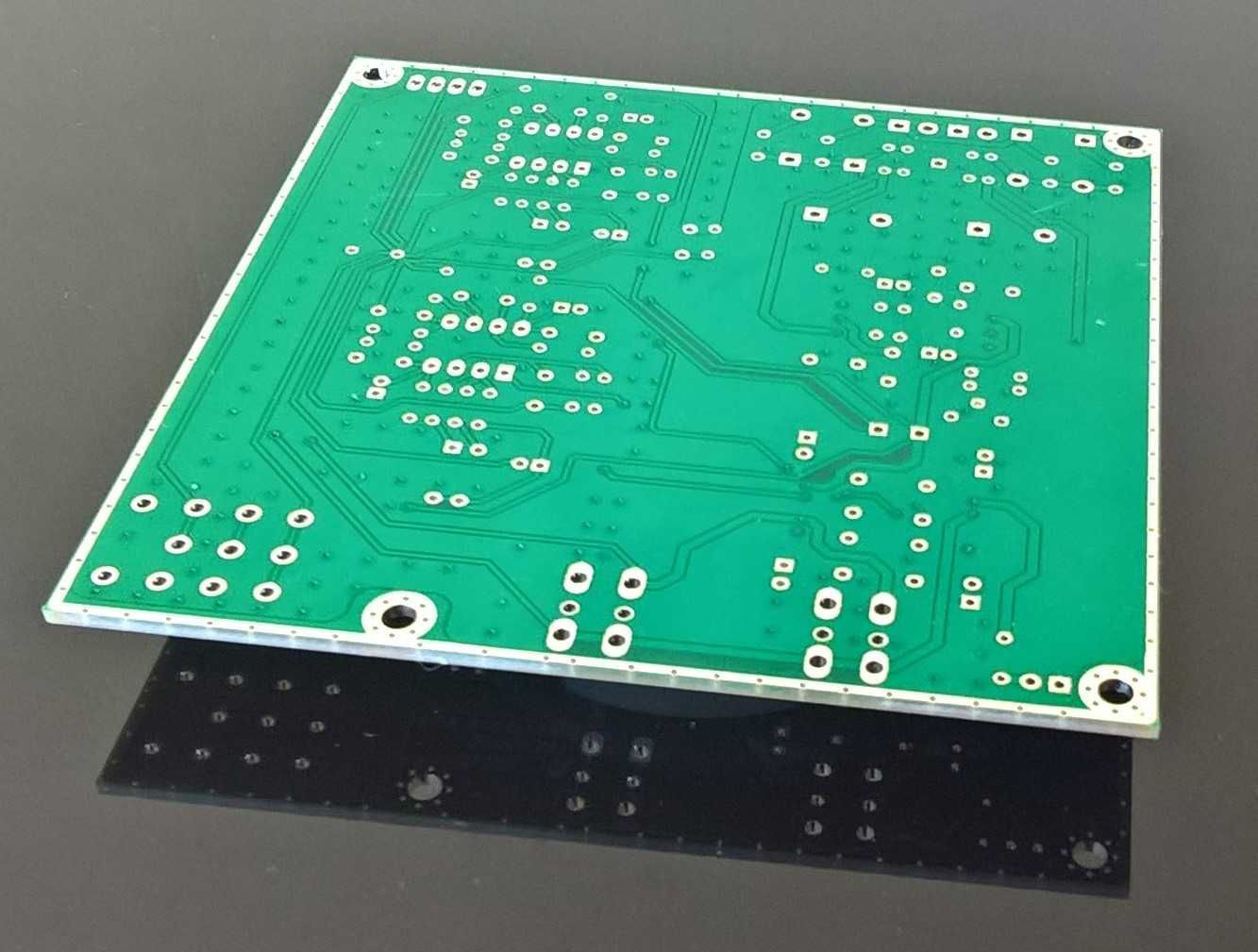

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x100 mm.
Do płytki dołączam schemat i listę materiałów (e-mail).
Rezystory przewlekane 0,4W.
Stabilizator -15V z regulacją napięcia w granicach +/-10% pozwalający ustawić symetrię napięć +/-15V.
Możliwość zamontowania potencjometru Alpls - duży (jak na zdjęciu) RK27, RH27 lub mały potencjometr RK16.
Wzmocnienie ustawiane za pomocą DIP-Switch pozwala uzyskać cztery stopnie wzmocnienia napięciowego. Pozwala to na optymalne wykorzystanie słuchawek o impedancji od 16 ohm do 600 ohm.
Układ pracy z DC Servo minimalizującym wartość składowej stałej na wyjściu do słuchawek.
Na płytce znajdują się dwa gniazda Jack 3,5 połączone równolegle.
Szumy są niesłyszalne, brak przydźwięków i brumów.
Układ należy zasilić z transformatora 2x15V o mocy od 10 VA, najlepiej 20-40VA.

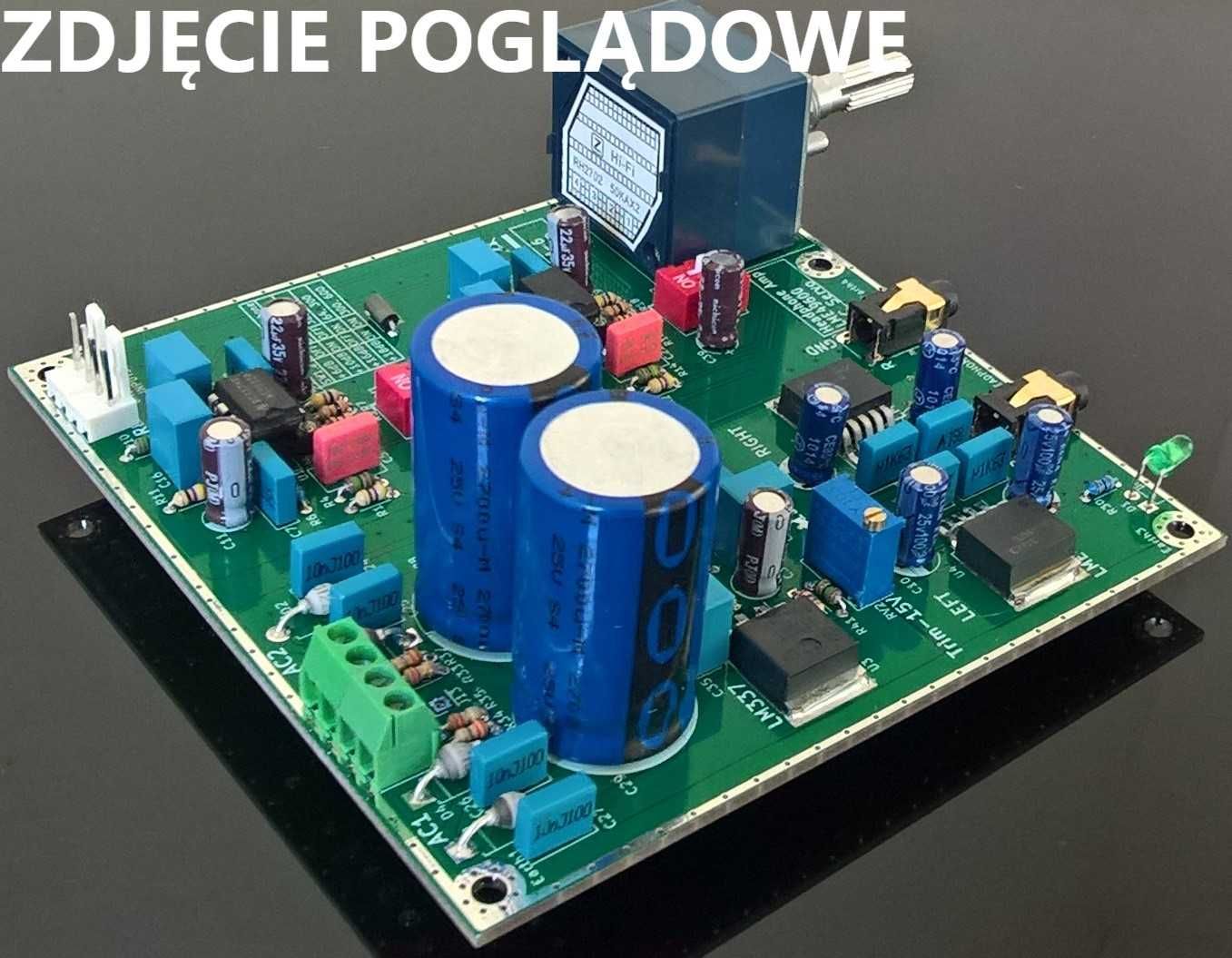

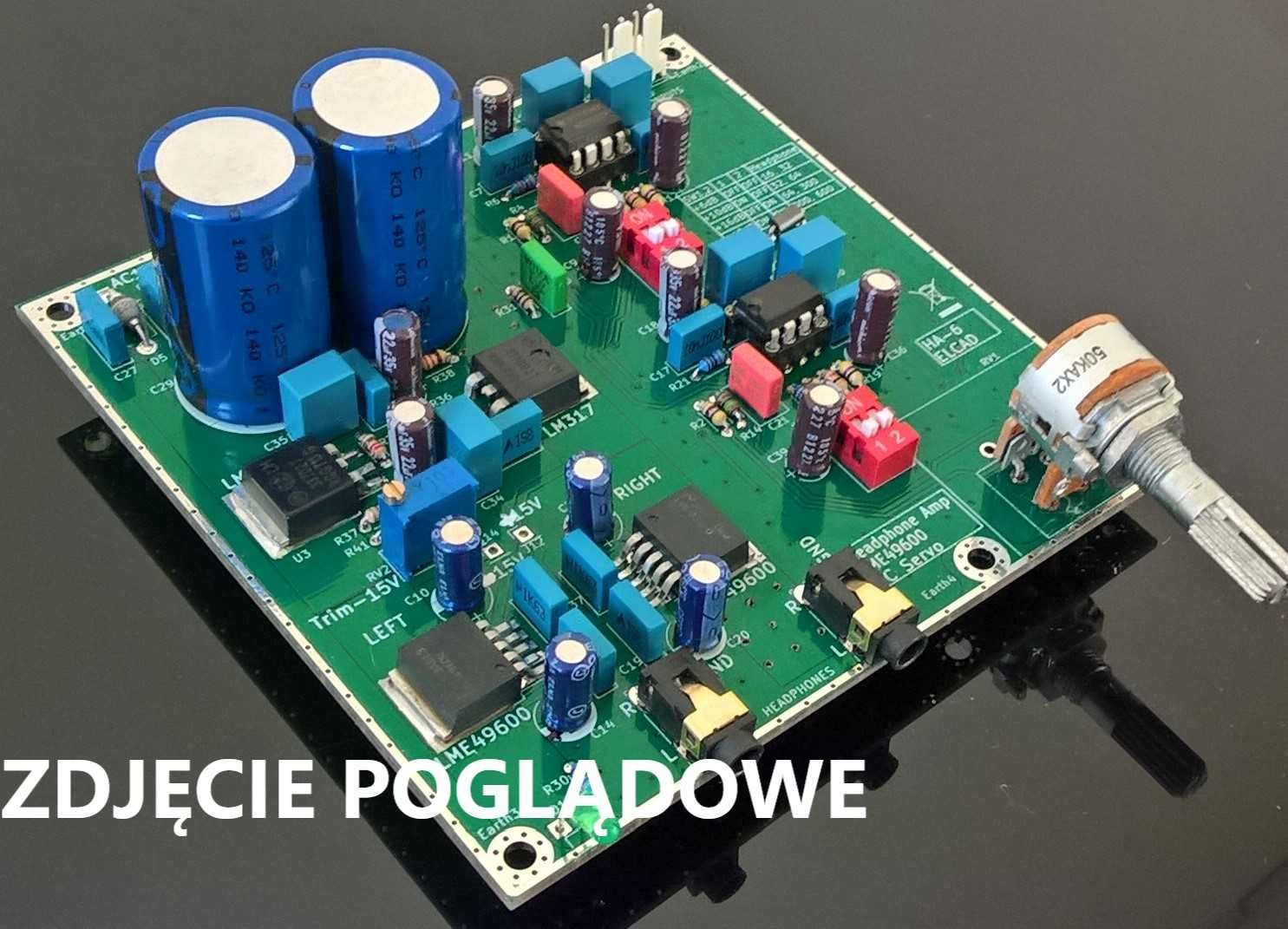

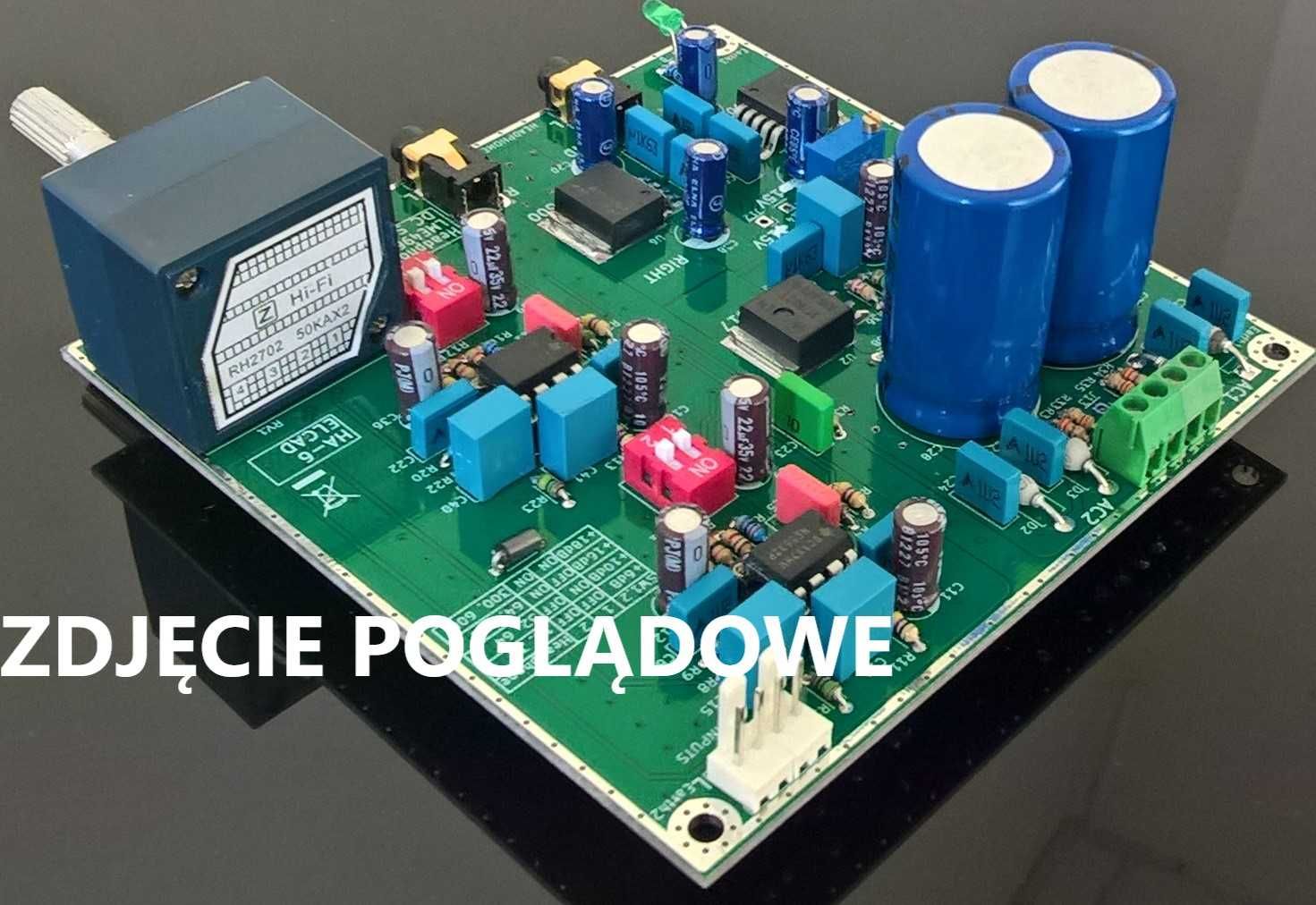

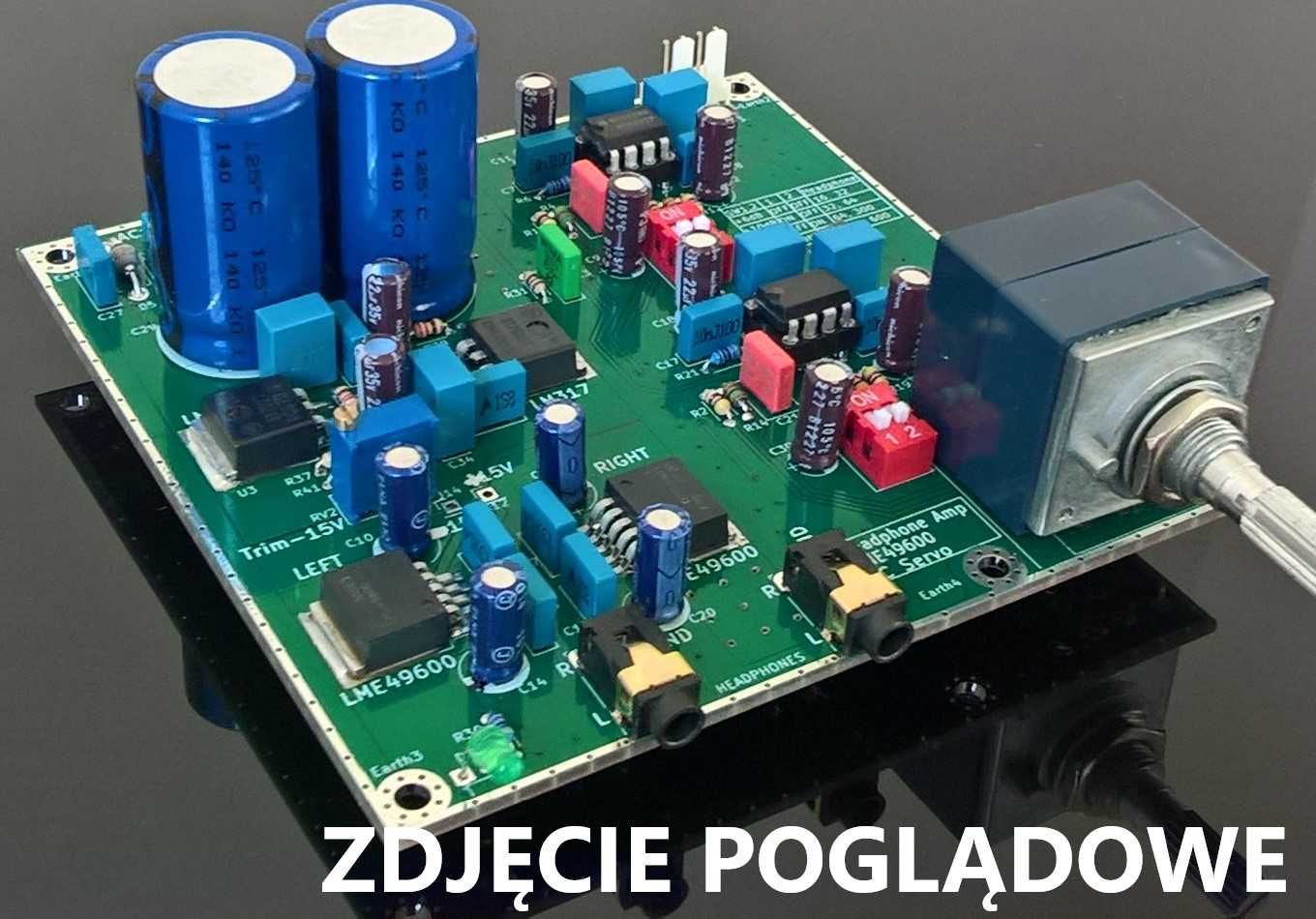

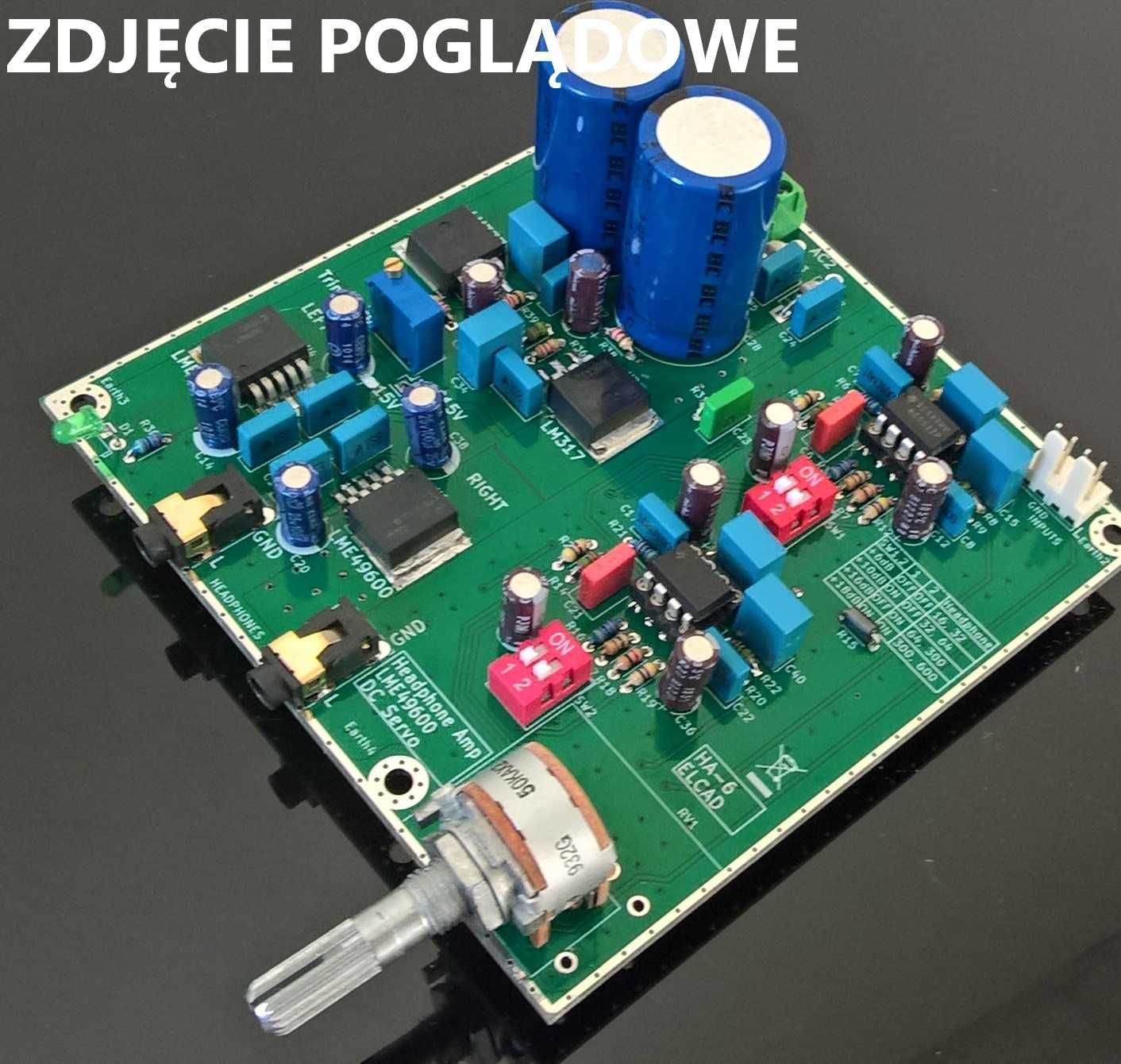

Zdjęcie nr 4-8, przedstawia zmontowaną płytkę, sprzedaję tylko samą płytkę bez elementów.
Płytka jest własnego projektu.
