Płytka PCB - do wzmacniacza słuchawkowego hybrydowego klasa A - oparty o aplikację Roger Gomez.
Układ hybrydowy z zastosowaniem lampy ECC82 + tranzystor MOSFET IRF510

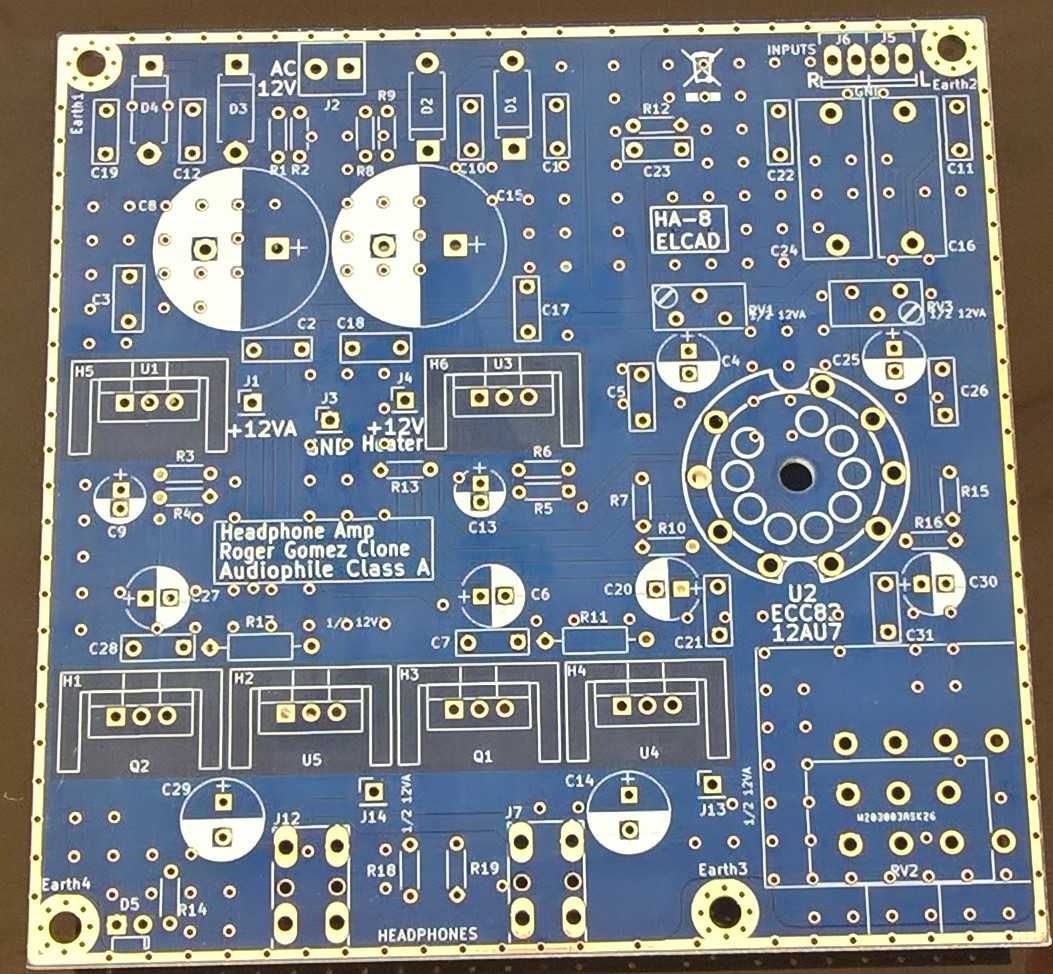

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x100 mm.
Do płytki dołączam schemat i listę materiałów w wersji elektronicznej (e-mail).
Oddzielne stabilizatory LM317 do zasilania toru sygnałowego i żarzenia.
Na płytce znajduje się miejsce na dwa gniazda Jack 3,5 dobrej jakości.
Płytka jest sprawdzona, nie zawiera błędów. Układ należy zasilić z transformatora 1x12V o mocy od 10 VA, najlepiej 20-40VA.
W modelowych egzemplarzach uzyskano powtarzalność parametrów: prąd spoczynkowy ok. 125 mA, szumy są niesłyszalne, brak przydźwięków i brumów.
Można zamontować potencjometr Alps duży lub inny dowolny, uniwersalne pola lutownicze.

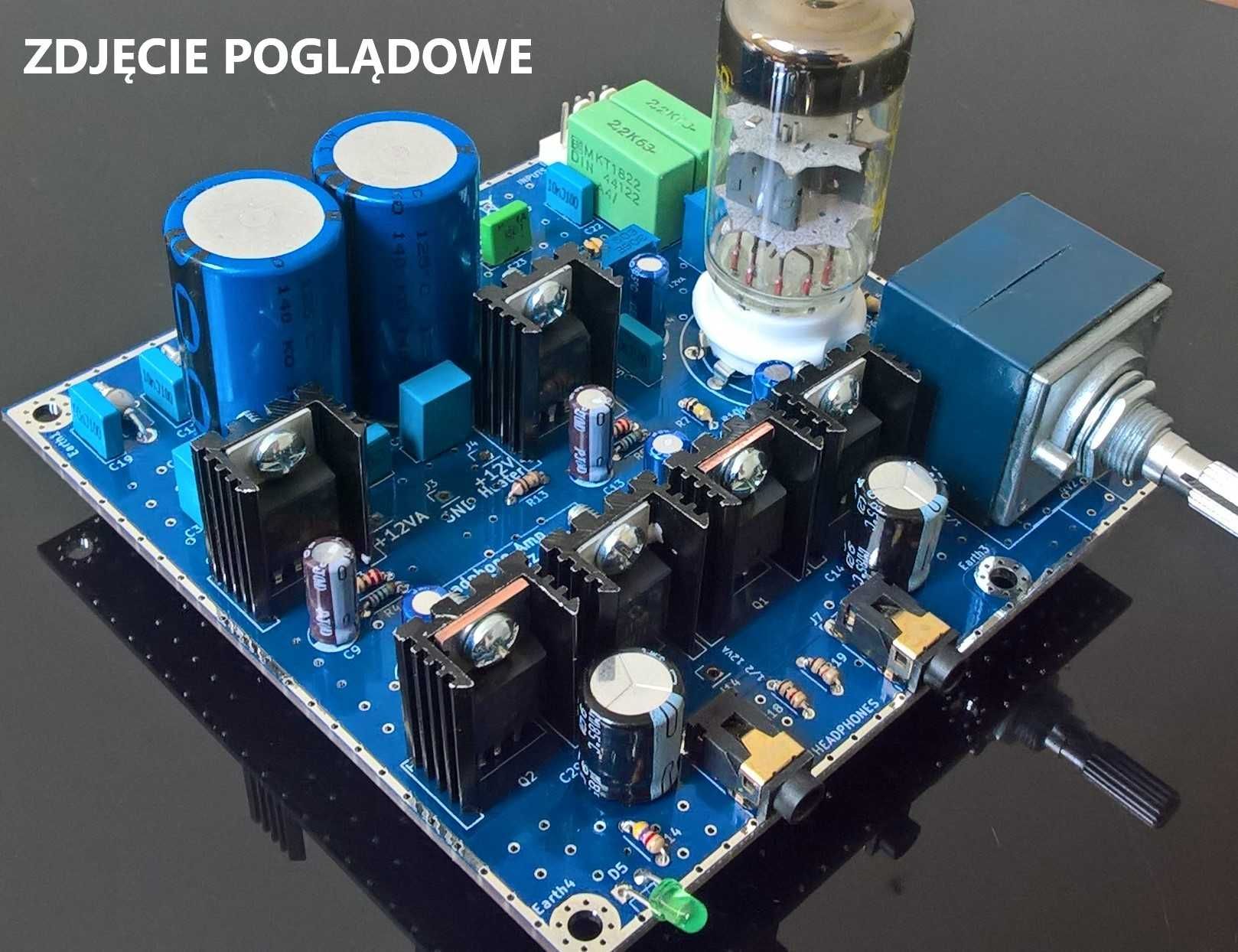

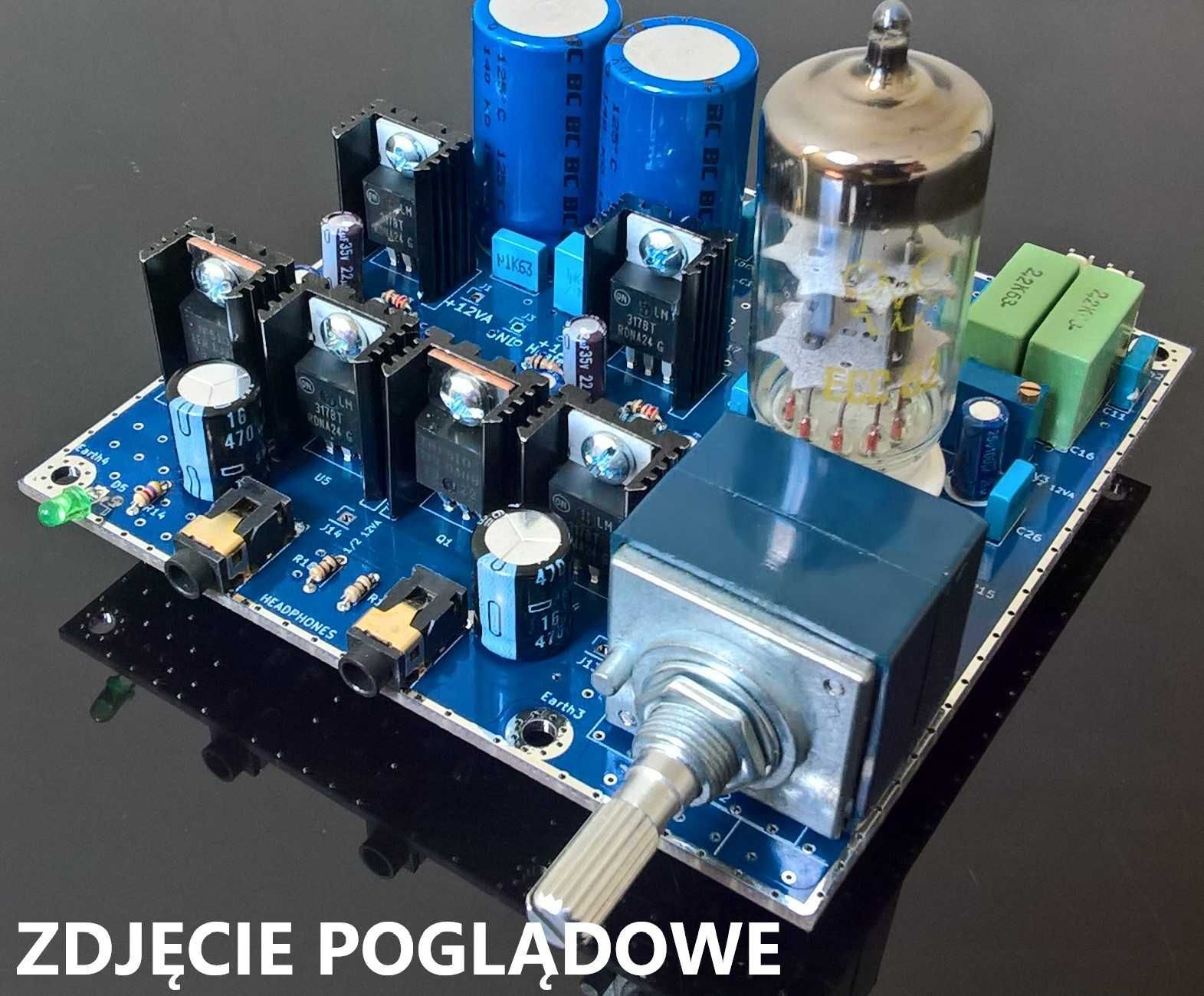

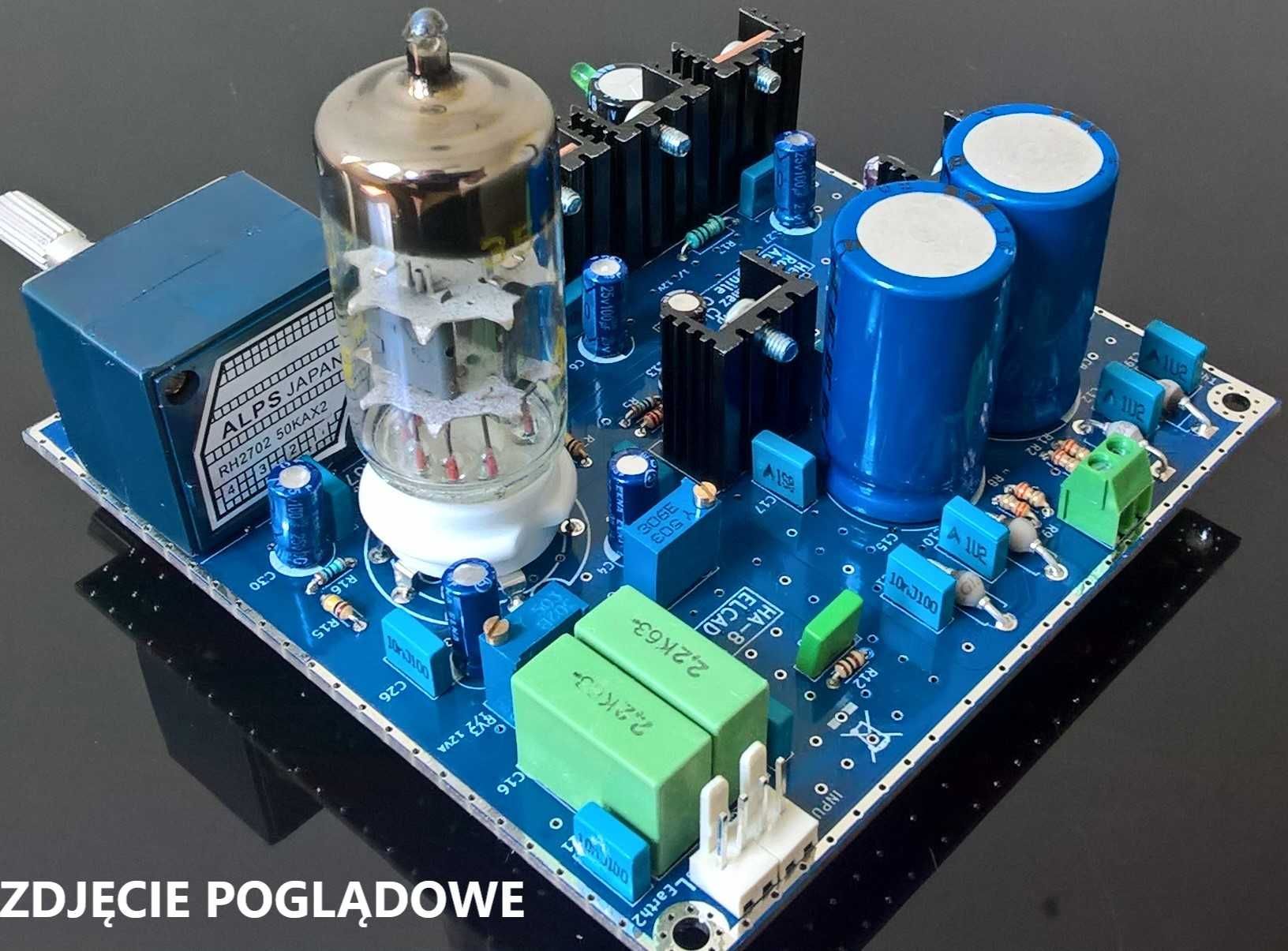

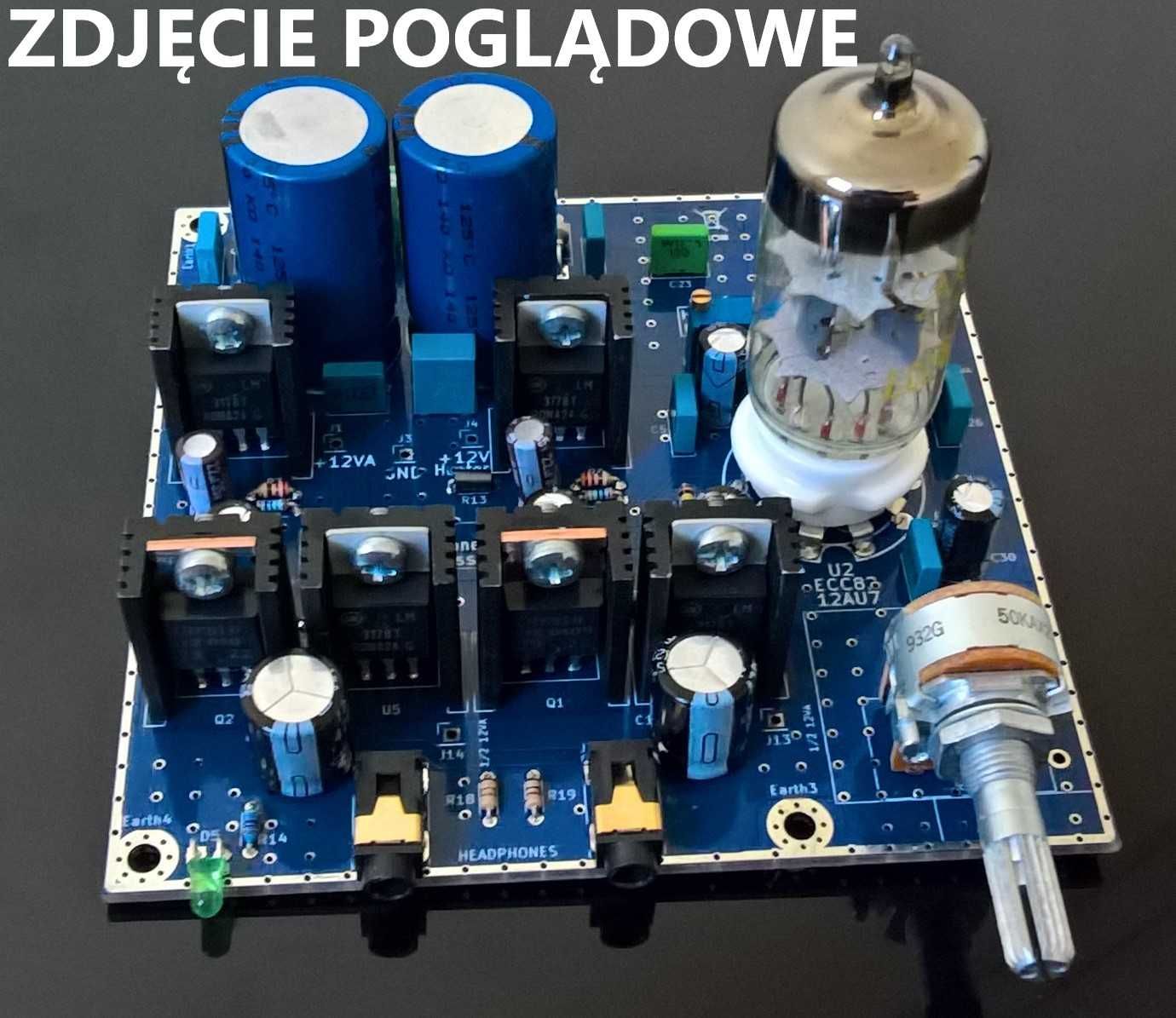

Zdjęcie nr 3-6 przedstawia zmontowaną płytkę, sprzedaję tylko samą płytkę bez elementów.
Płytka jest własnego projektu.
