Płytka drukowana PCB do wzmacniacza słuchawkowego klasa A - klon Lehmann z niewielkimi zmianami

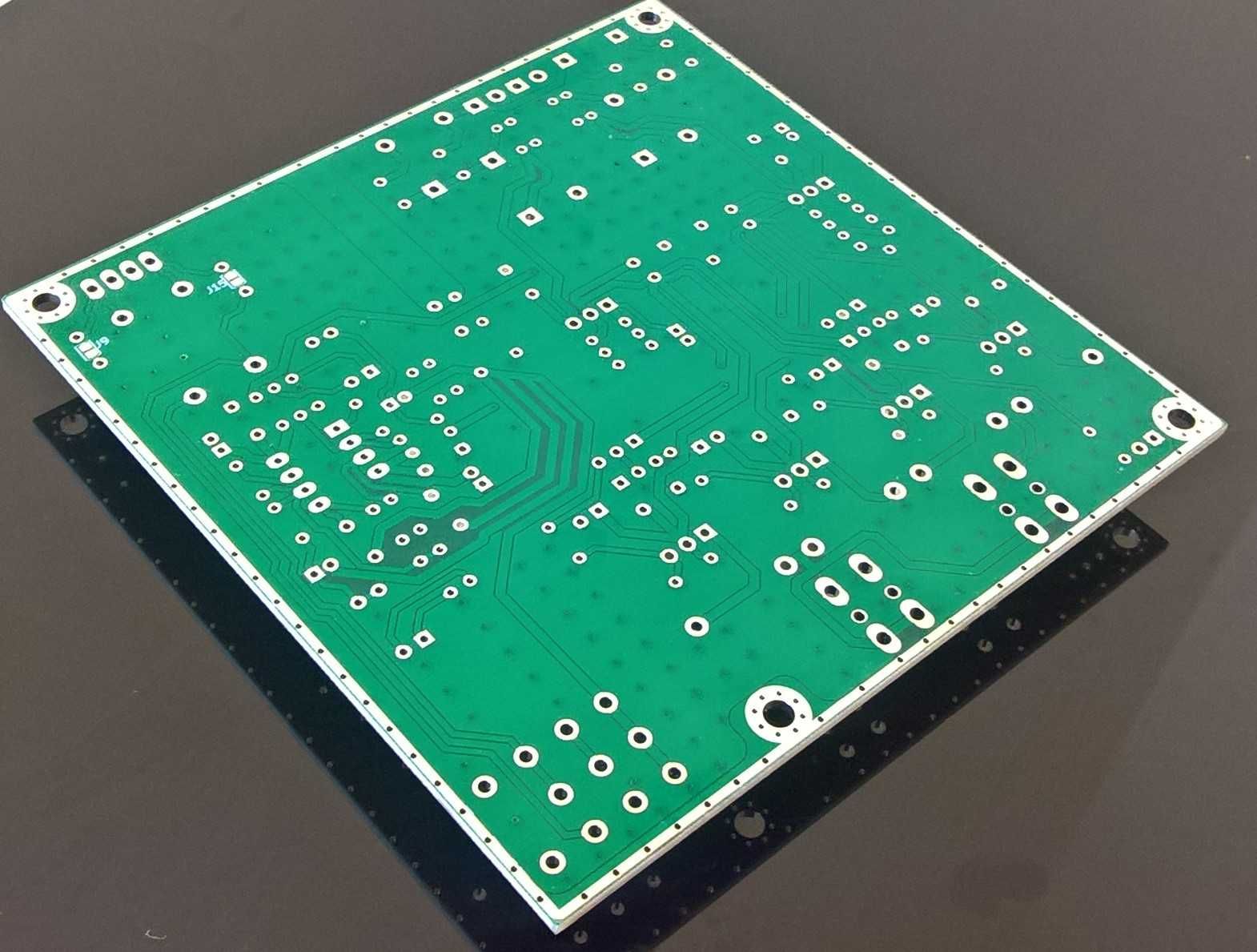

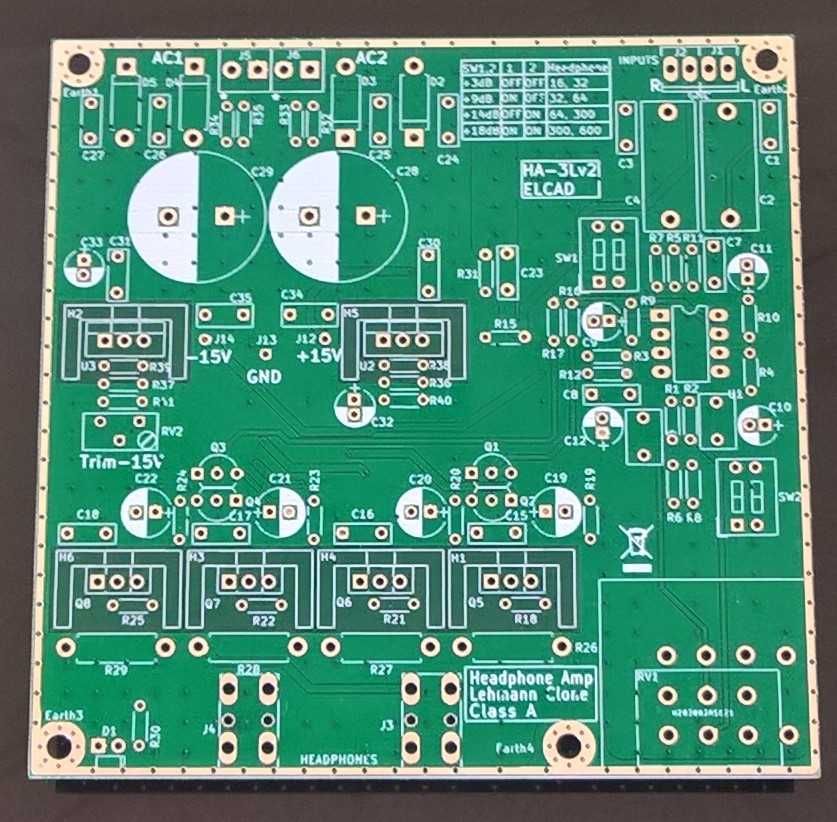

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x100 mm.
Do płytki dołączam schemat i listę materiałów (e-mail).
Stabilizator -15V z regulacją napięcia w granicach +/-10% pozwalający ustawić idealną symetrię napięć +/-15V.
Rezystory przewlekane 0,4W

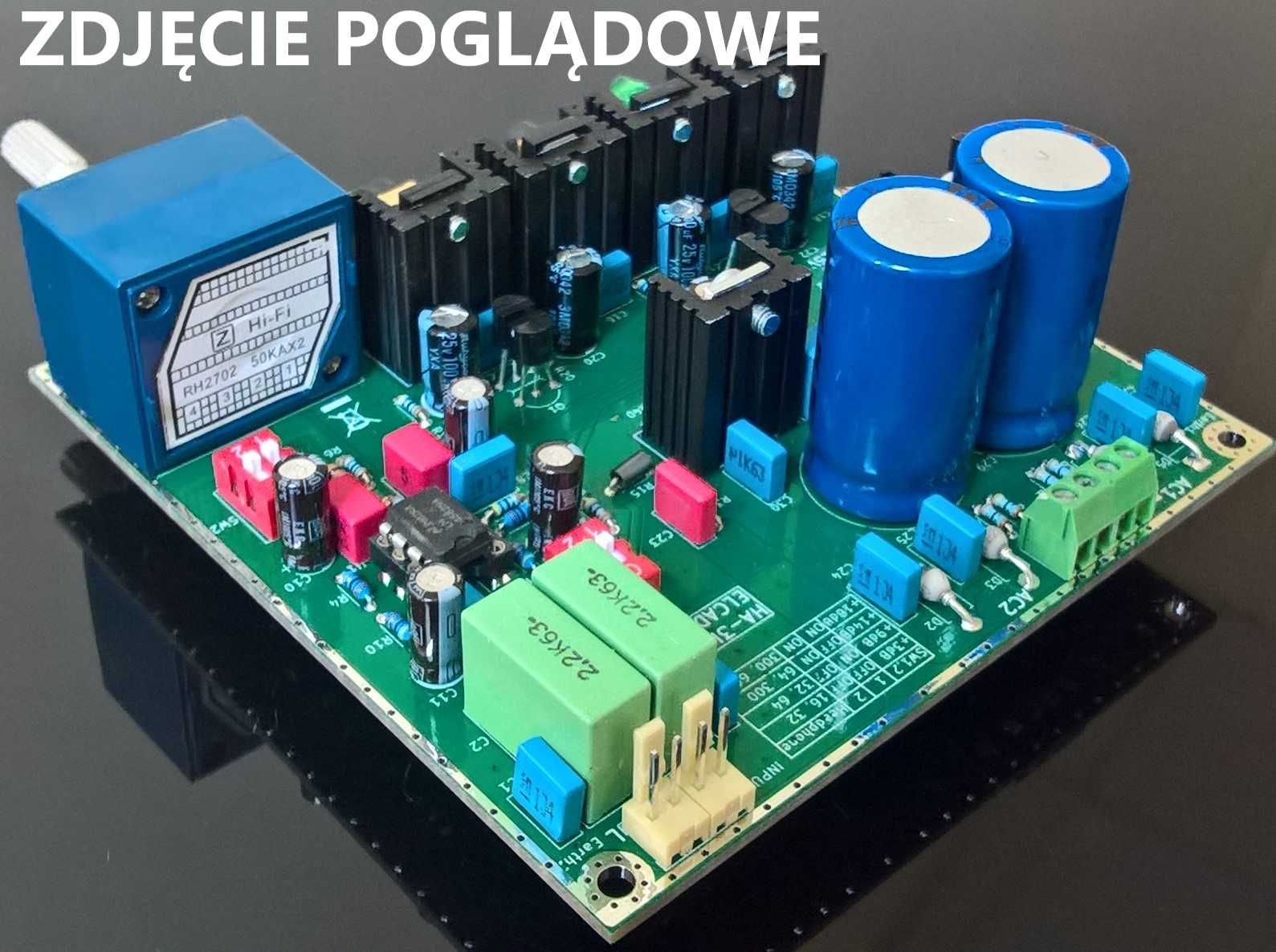

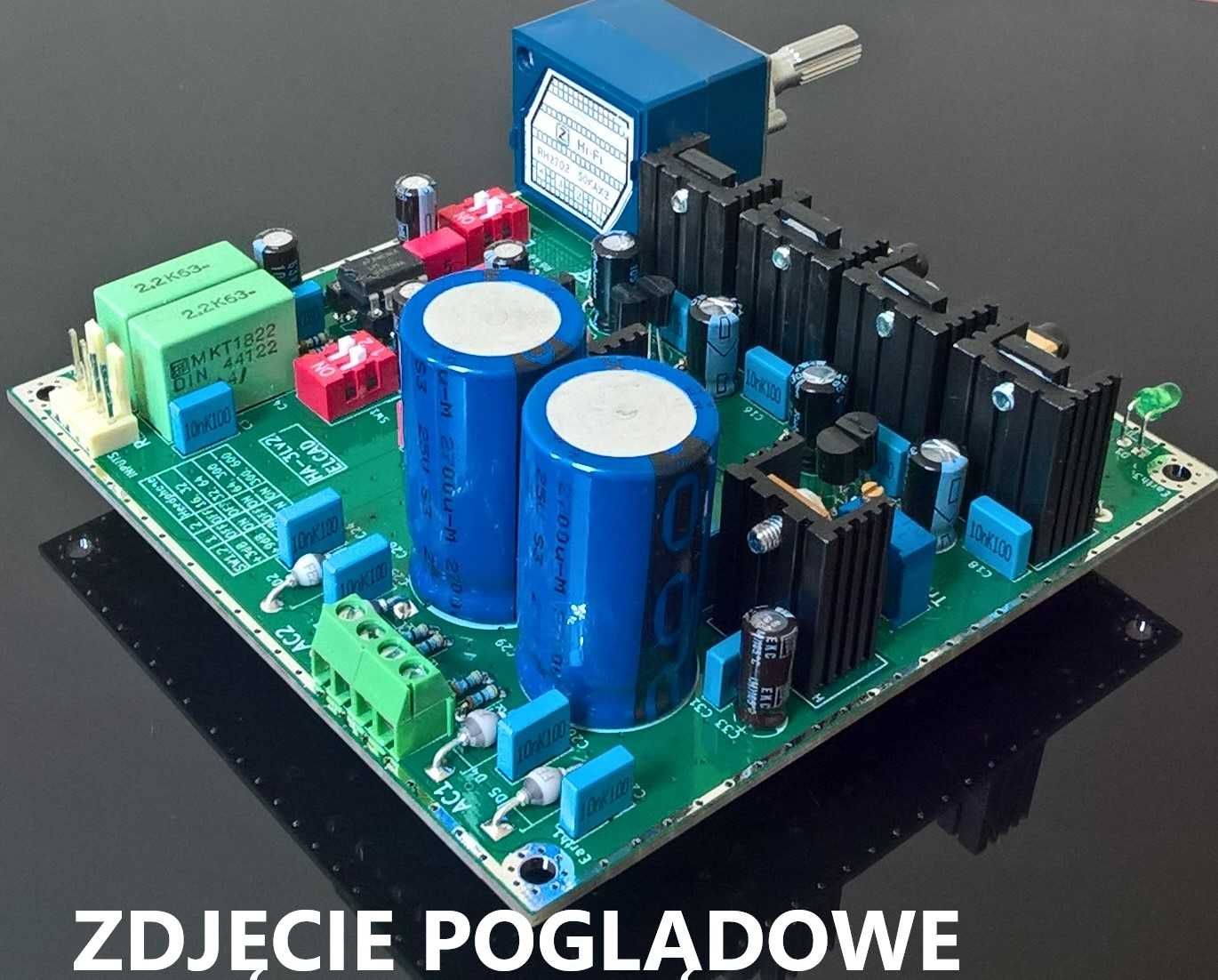

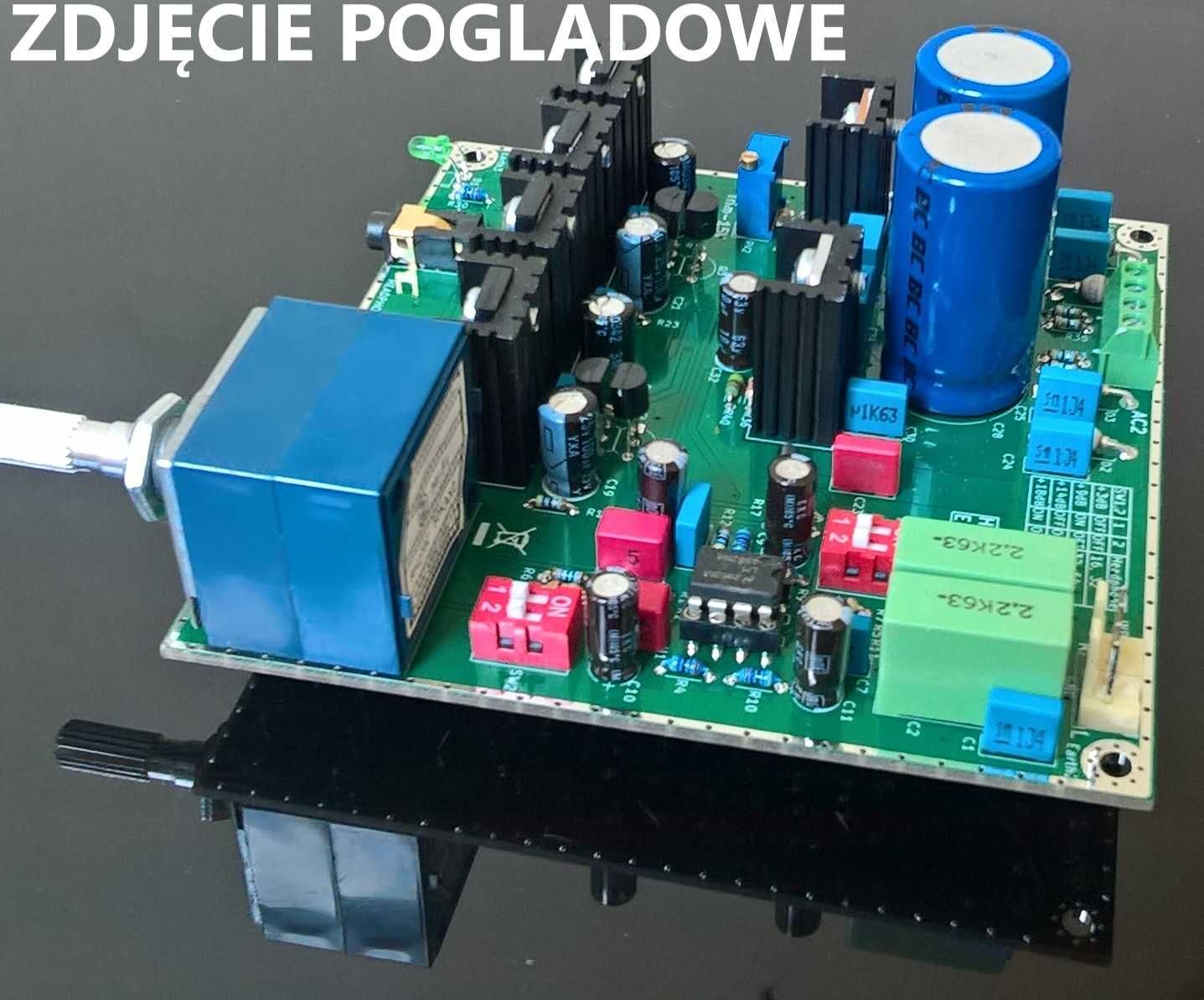

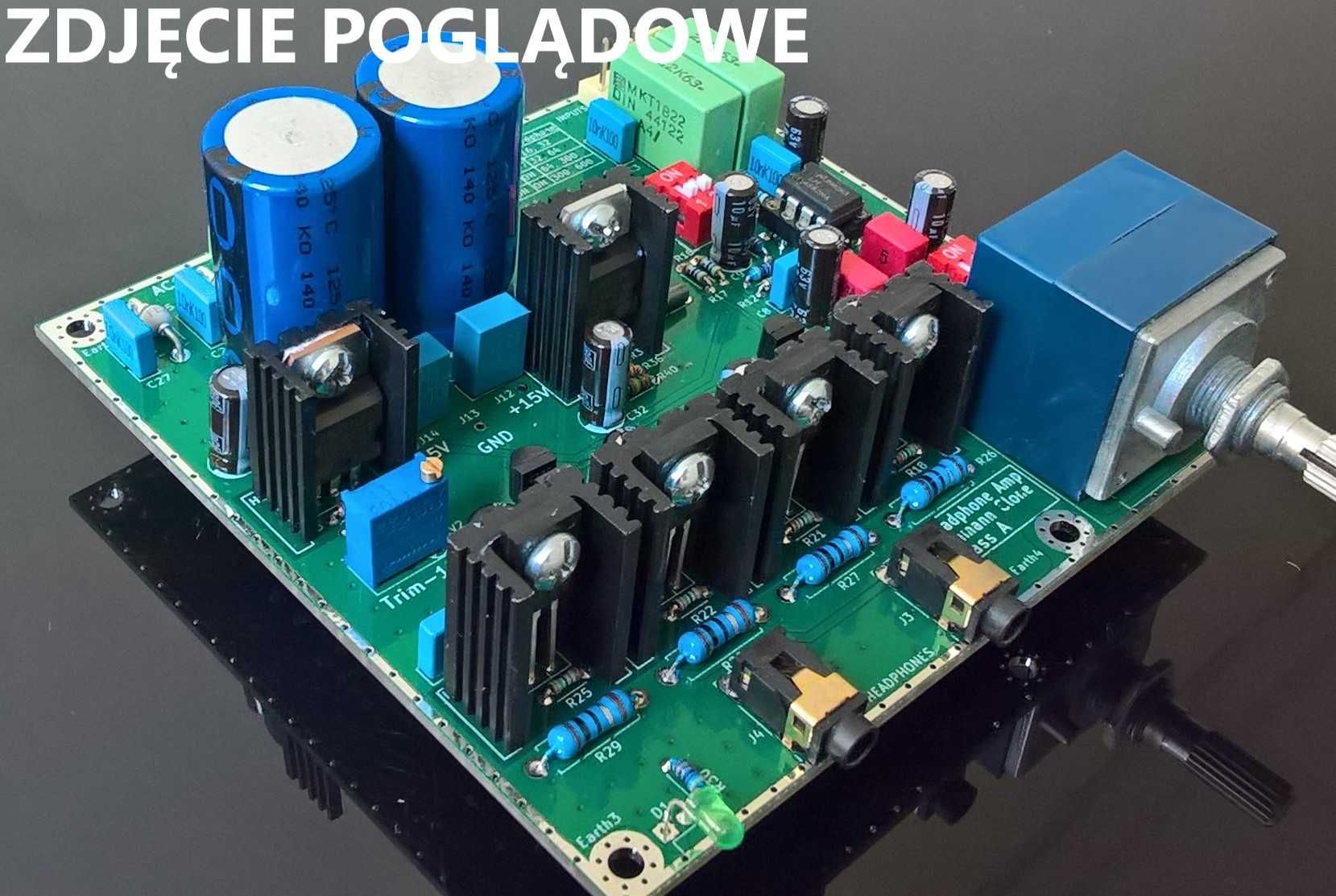

Możliwość zamontowania potencjometru Alpls - duży (jak na zdjęciu) RK27, RH27 lub mały potencjometr RK16
Wzmocnienie ustawiane za pomocą DIP-Switch pozwala uzyskać cztery stopnie wzmocnienia napięciowego. Pozwala to na optymalne wykorzystanie słuchawek o impedancji od 16 ohm do 600 ohm.
W układzie w odniesieniu do wzorca wprowadzono zmianę pozwalającą zmniejszyć wartość składowej stałej na wyjściu do słuchawek.
Wejściowe kondensatory odcinające składową stałą można zewrzeć za pomocą odpowiednich pól lutowniczych, po upewnieniu się że w dostarczanym sygnale brak składowej stałej.
Na płytce znajduje się miejsce na dwa gniazda Jack 3,5 dobrej jakości.
Płytka jest sprawdzona, nie zawiera błędów. Układ należy zasilić z transformatora 2x15V o mocy od 10 VA, najlepiej 20-40VA.
W modelowych egzemplarzach uzyskano powtarzalność parametrów: prąd spoczynkowy ok. 41 mA, składowa stała poniżej 5mV, szumy są niesłyszalne, brak przydźwięków i brumów.
Sprzedaję tylko samą płytkę bez elementów.
Płytka jest własnego projektu.
Inne płytki na:
pcbdiy.pl
Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x100 mm.
Do płytki dołączam schemat i listę materiałów (e-mail).
Stabilizator -15V z regulacją napięcia w granicach +/-10% pozwalający ustawić idealną symetrię napięć +/-15V.
Rezystory przewlekane 0,4W
Możliwość zamontowania potencjometru Alpls - duży (jak na zdjęciu) RK27, RH27 lub mały potencjometr RK16
Wzmocnienie ustawiane za pomocą DIP-Switch pozwala uzyskać cztery stopnie wzmocnienia napięciowego. Pozwala to na optymalne wykorzystanie słuchawek o impedancji od 16 ohm do 600 ohm.
W układzie w odniesieniu do wzorca wprowadzono zmianę pozwalającą zmniejszyć wartość składowej stałej na wyjściu do słuchawek.
Wejściowe kondensatory odcinające składową stałą można zewrzeć za pomocą odpowiednich pól lutowniczych, po upewnieniu się że w dostarczanym sygnale brak składowej stałej.
Na płytce znajduje się miejsce na dwa gniazda Jack 3,5 dobrej jakości.
Płytka jest sprawdzona, nie zawiera błędów. Układ należy zasilić z transformatora 2x15V o mocy od 10 VA, najlepiej 20-40VA.
W modelowych egzemplarzach uzyskano powtarzalność parametrów: prąd spoczynkowy ok. 41 mA, składowa stała poniżej 5mV, szumy są niesłyszalne, brak przydźwięków i brumów.
Sprzedaję tylko samą płytkę bez elementów.
Płytka jest własnego projektu.
Inne płytki na:
pcbdiy.pl
