Opis

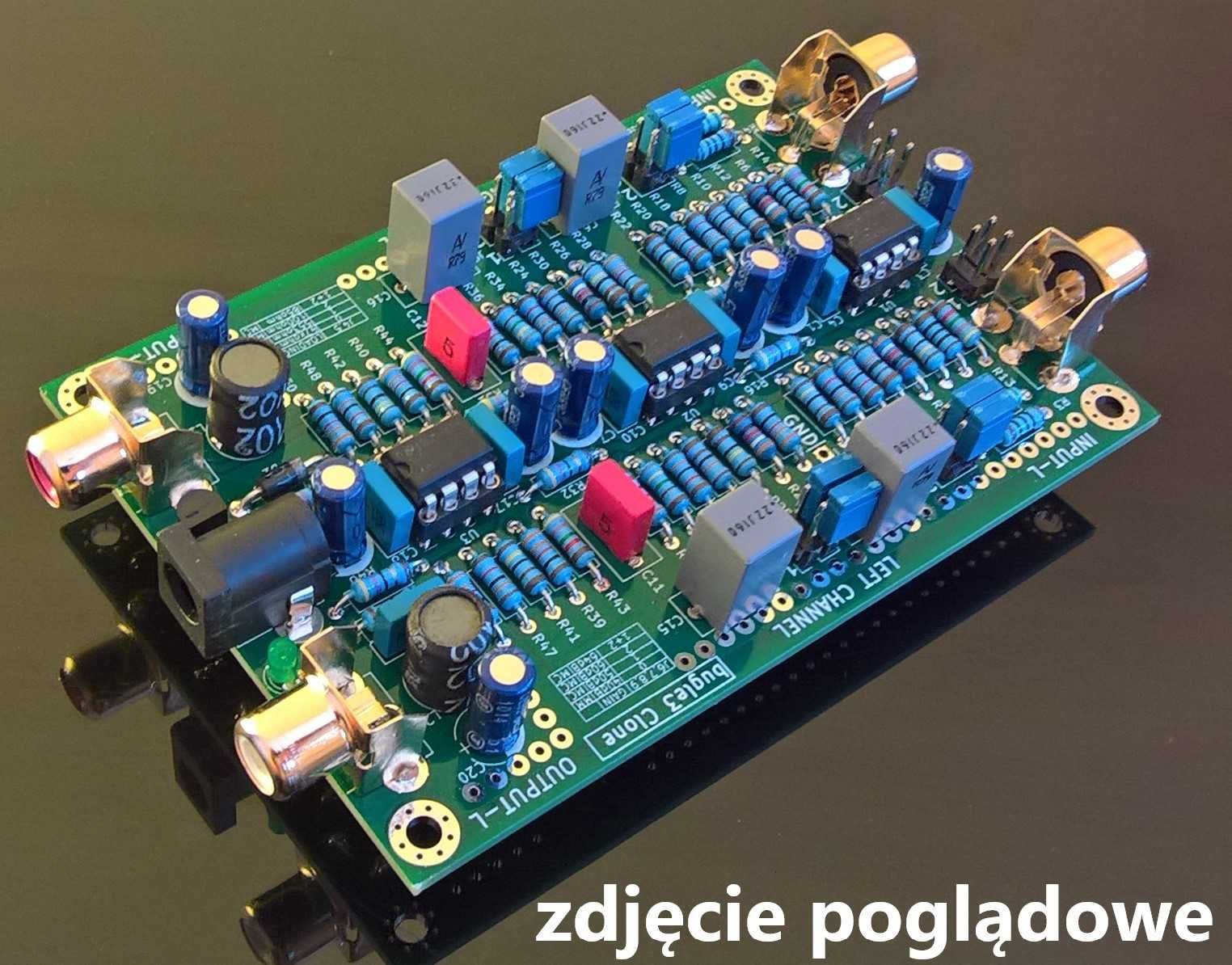

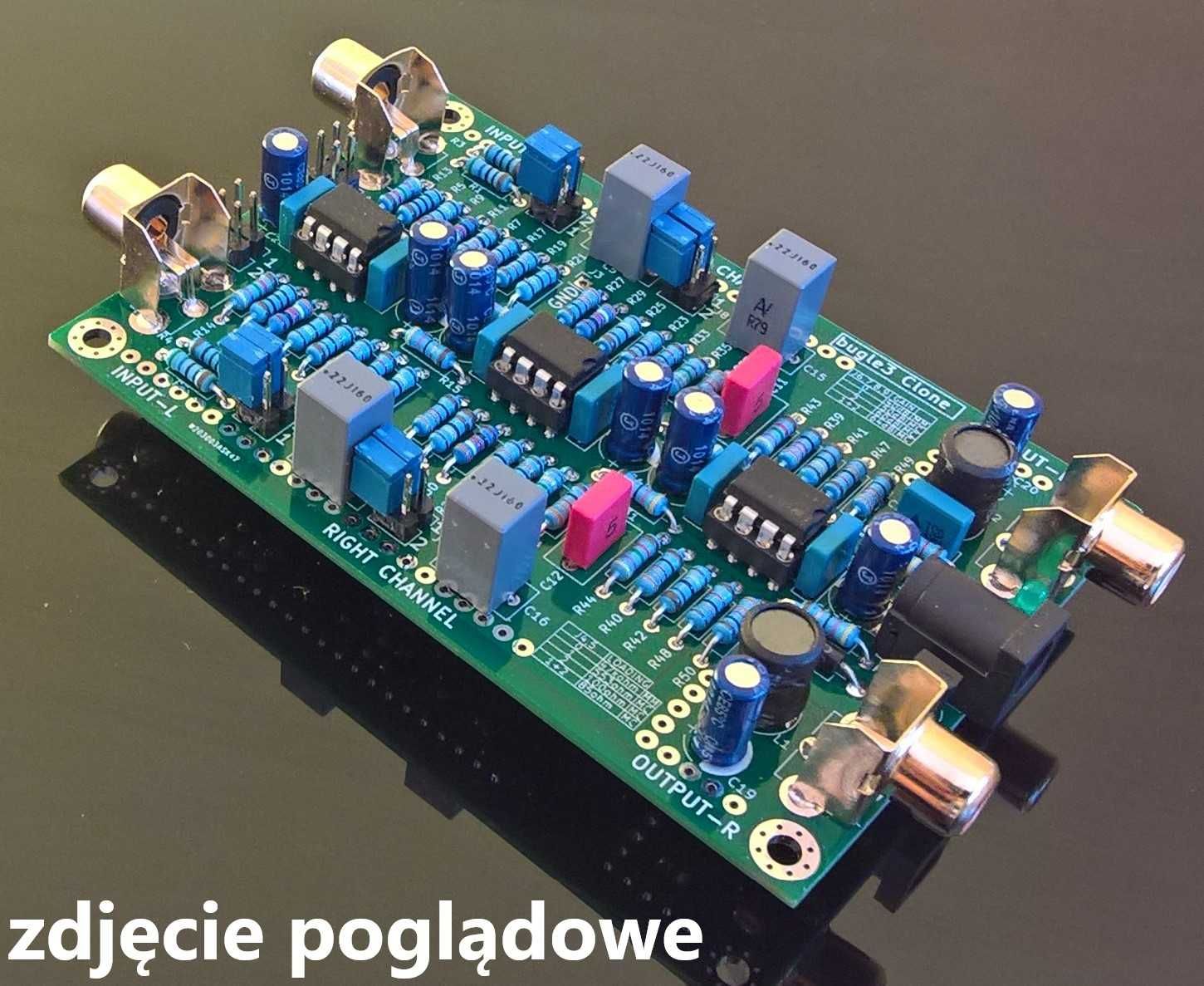

Płytka drukowana PCB do przedwzmacniacza garmofonowego MM/MC w topologii znanej jako Bugle 3.

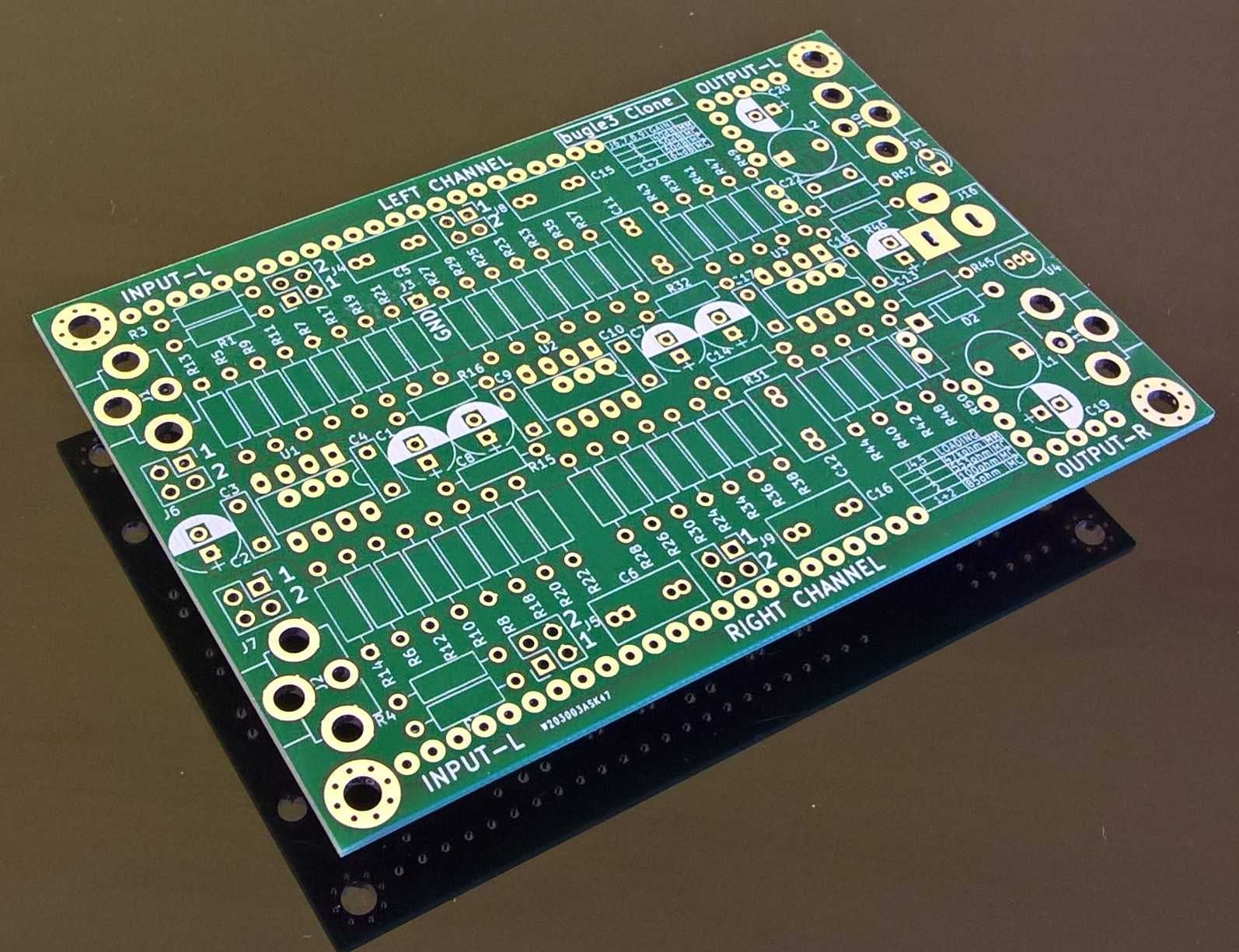

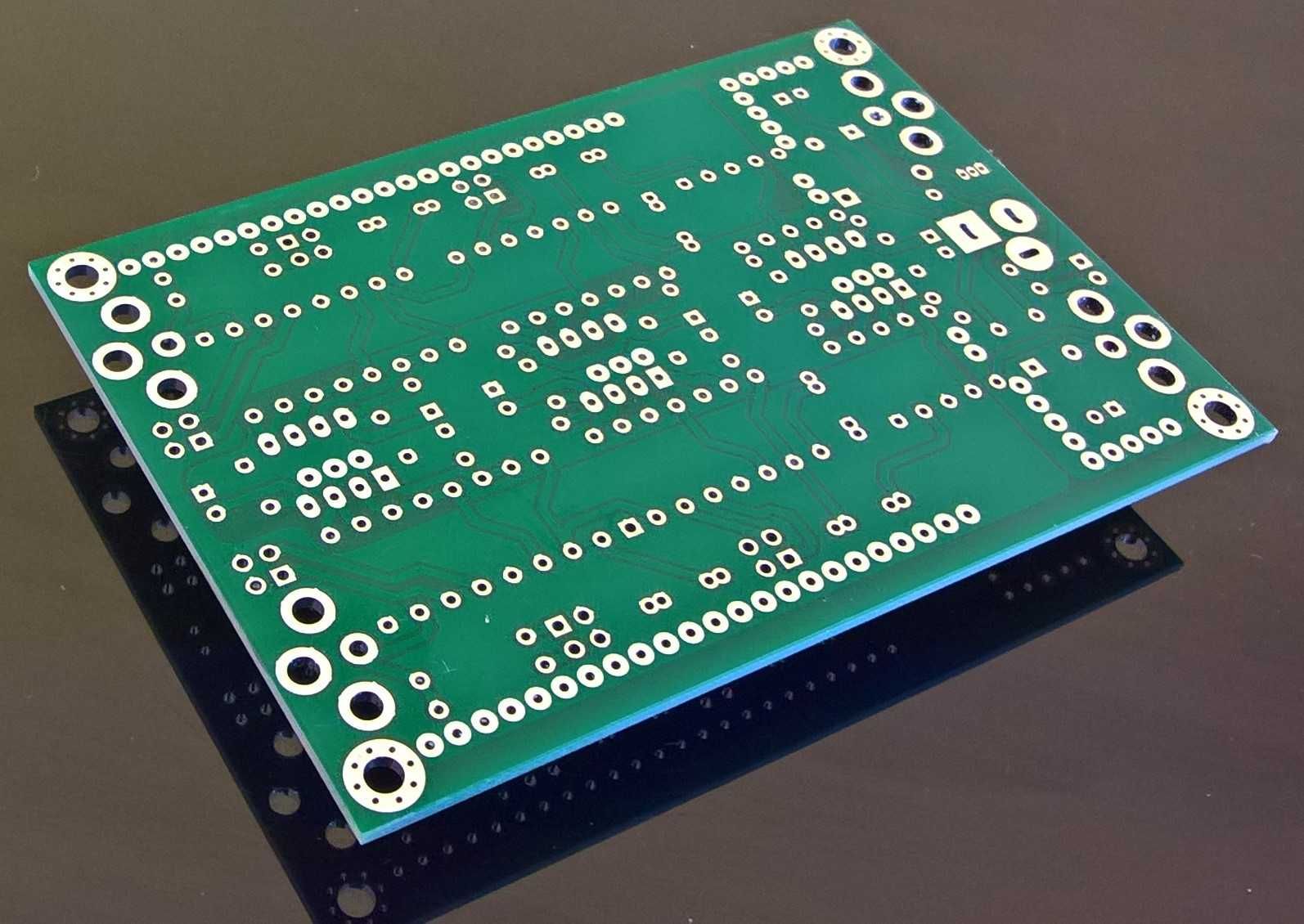

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x67 mm.

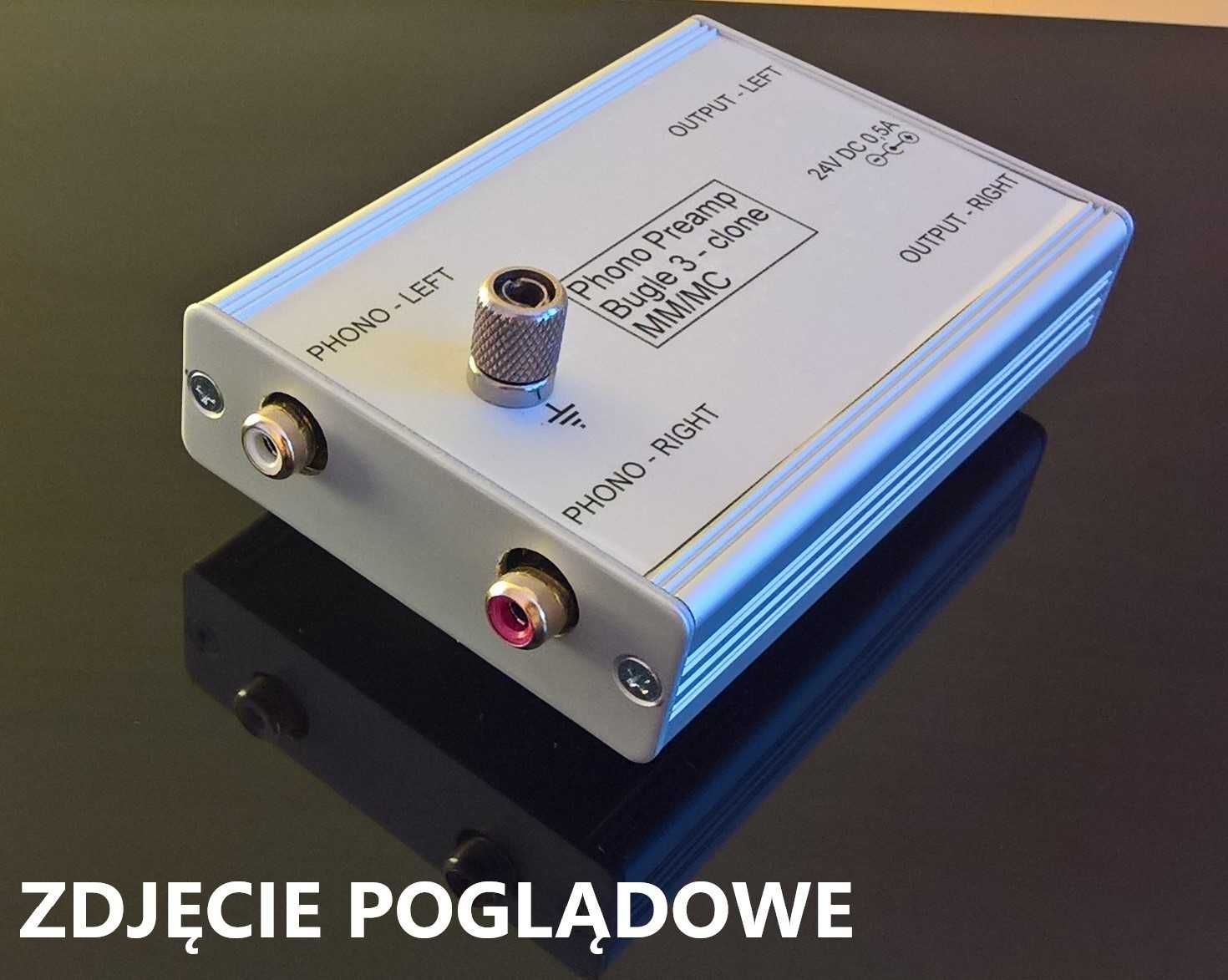

Możliwość zamontowania w obudowie aluminiowej AKG 7124100 Fischer Elektronik.
Konfiguracja wzmocnienia i rezystancji wejściowej za pomocą Jumper’ów.
Wzmocnienie napięciowe przy 1 kHz ok. 40 dB dla wkładki MM i ok. 50-64 dB dla wkładek MC. Rezystancja wejściowa 47kohm dla wkładki 47kohm i 85-553 dla wkładek MC.
Rezystory przewlekane 0,6W.

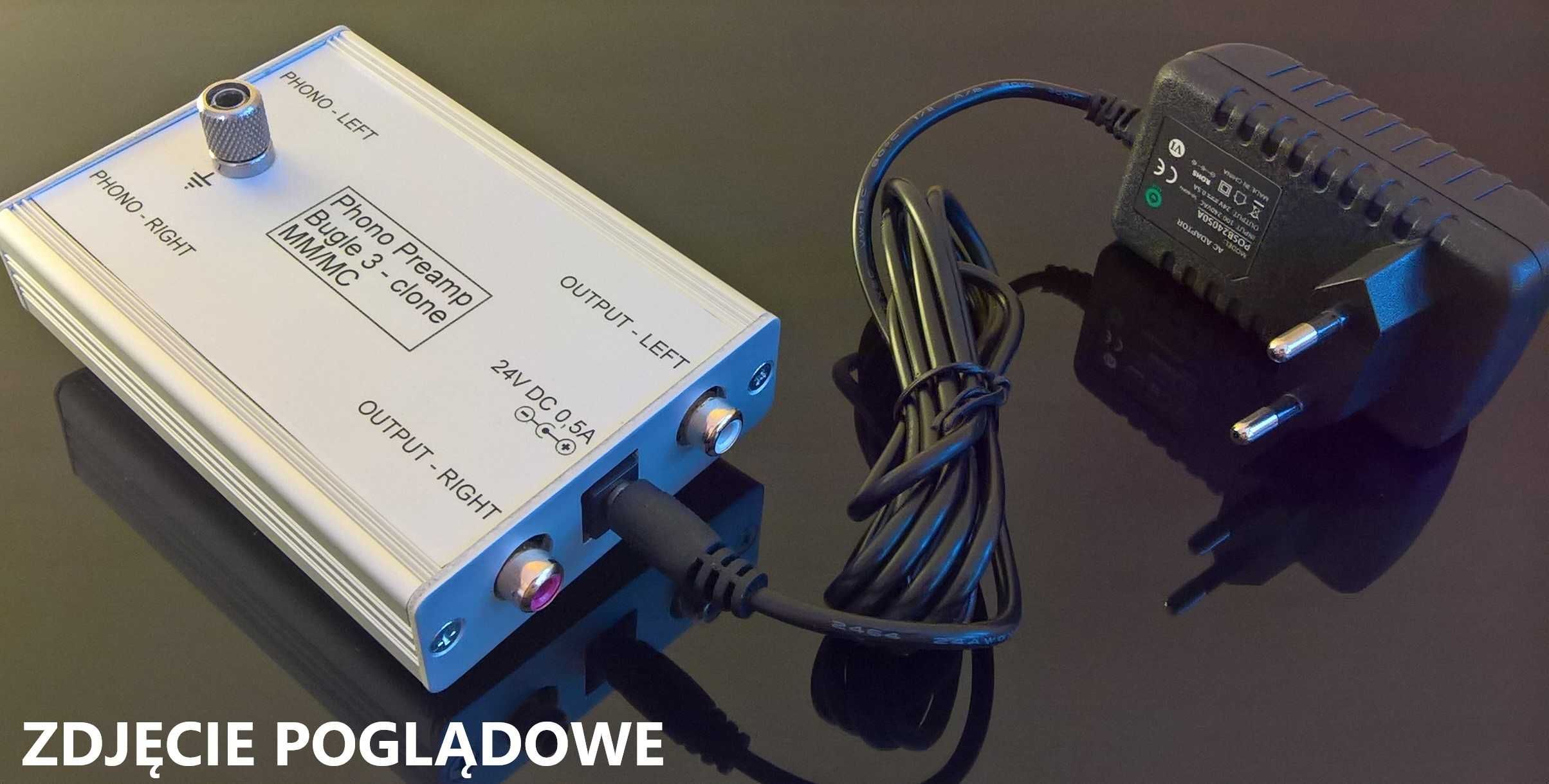

Napięcie zasilania 24V DC.
Sprzedaję samą płytkę bez elementów, załączam schemat i listę elementów (wersja pdf na email.).
Inne płytki pcb na:
pcbdiy.pl
Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x67 mm.
Możliwość zamontowania w obudowie aluminiowej AKG 7124100 Fischer Elektronik.
Konfiguracja wzmocnienia i rezystancji wejściowej za pomocą Jumper’ów.
Wzmocnienie napięciowe przy 1 kHz ok. 40 dB dla wkładki MM i ok. 50-64 dB dla wkładek MC. Rezystancja wejściowa 47kohm dla wkładki 47kohm i 85-553 dla wkładek MC.
Rezystory przewlekane 0,6W.
Napięcie zasilania 24V DC.
Sprzedaję samą płytkę bez elementów, załączam schemat i listę elementów (wersja pdf na email.).
Inne płytki pcb na:
pcbdiy.pl
