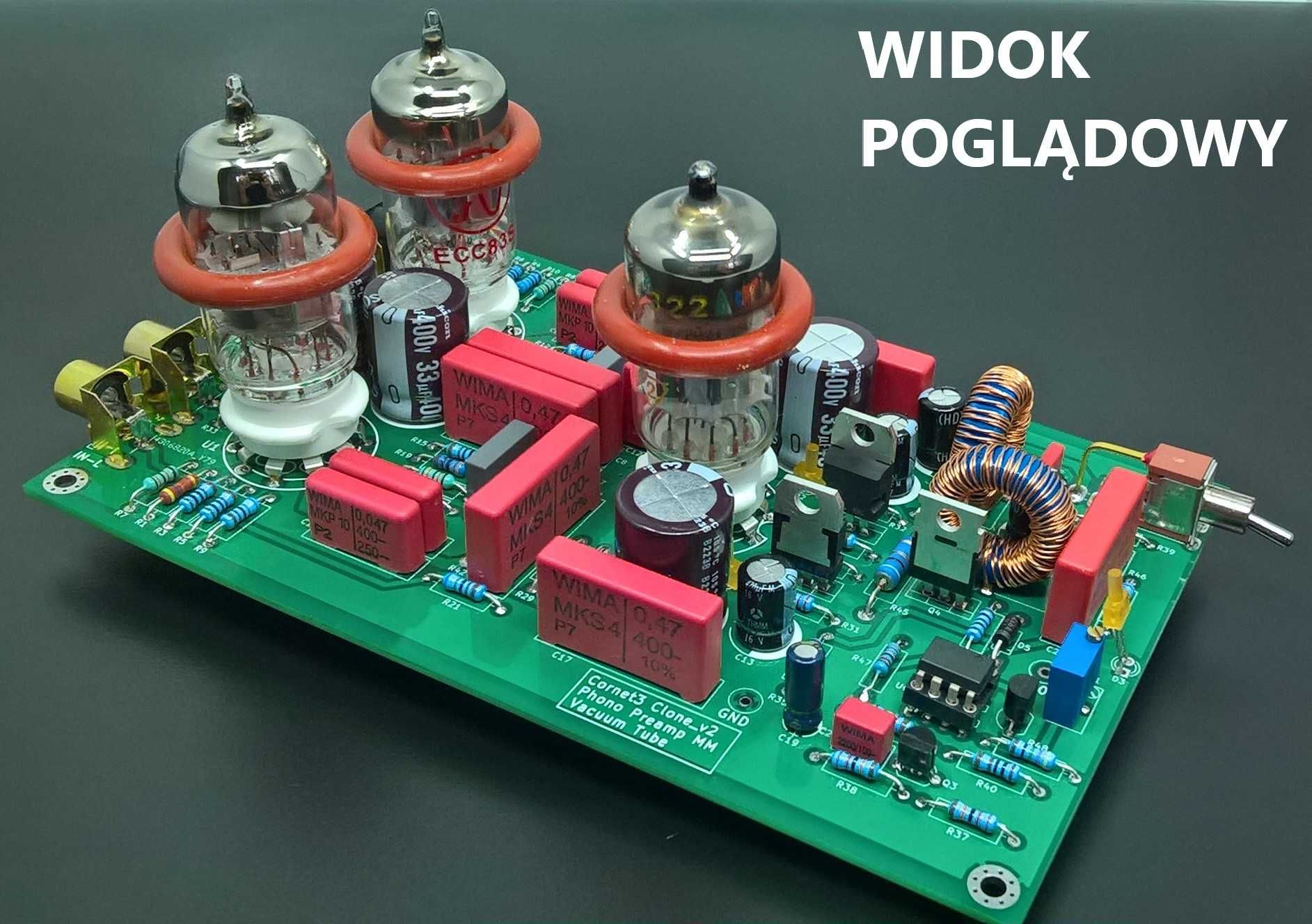

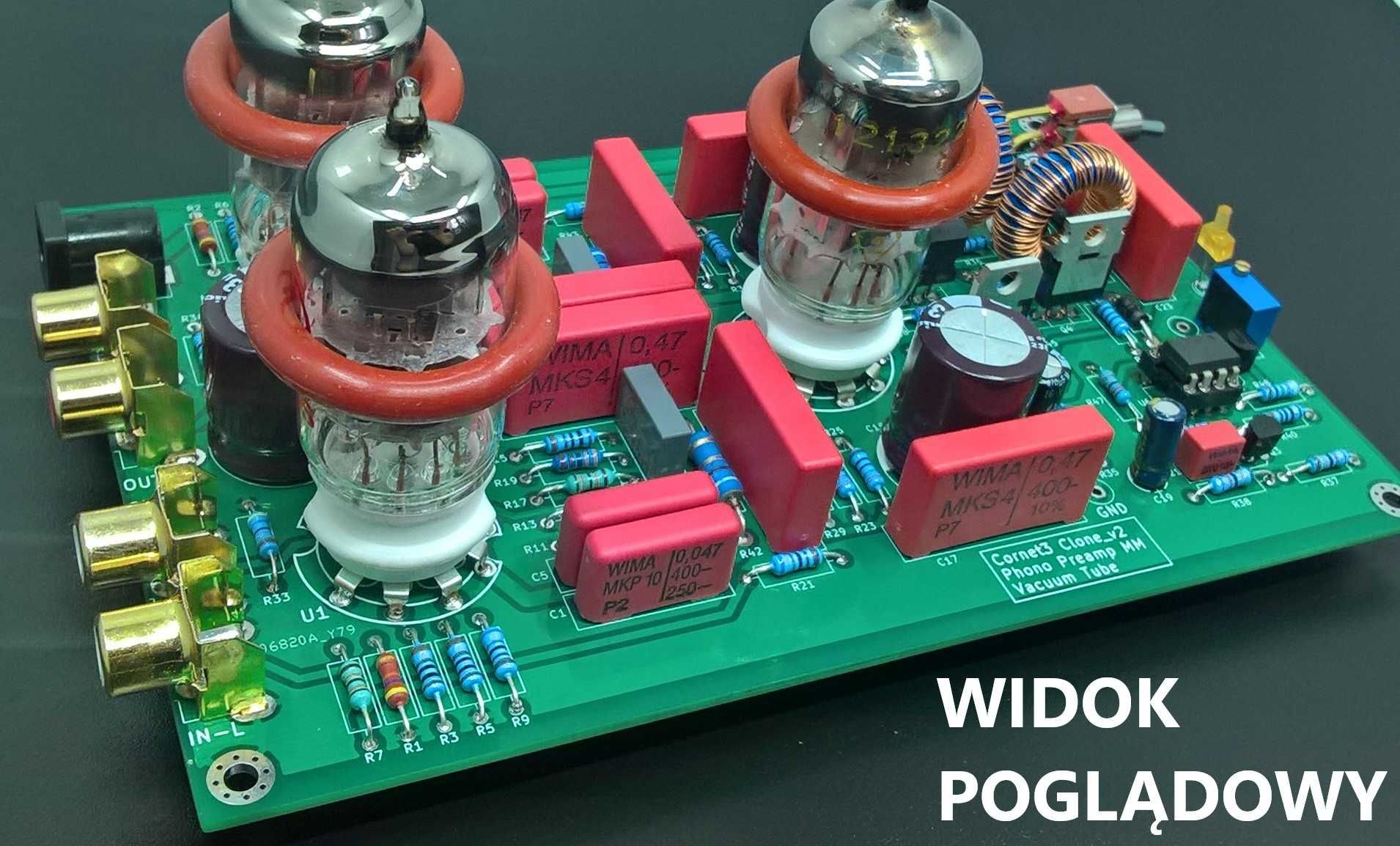

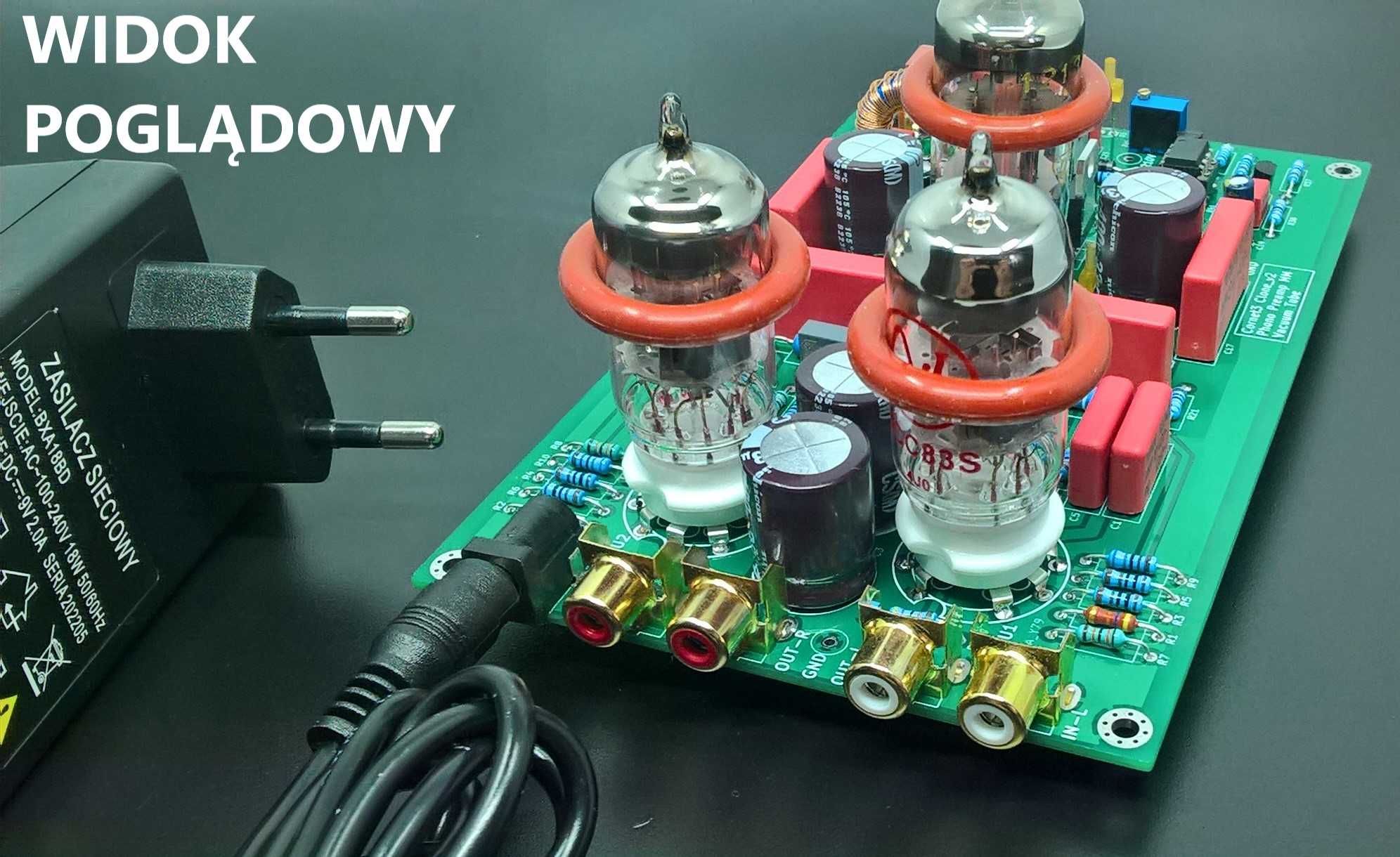

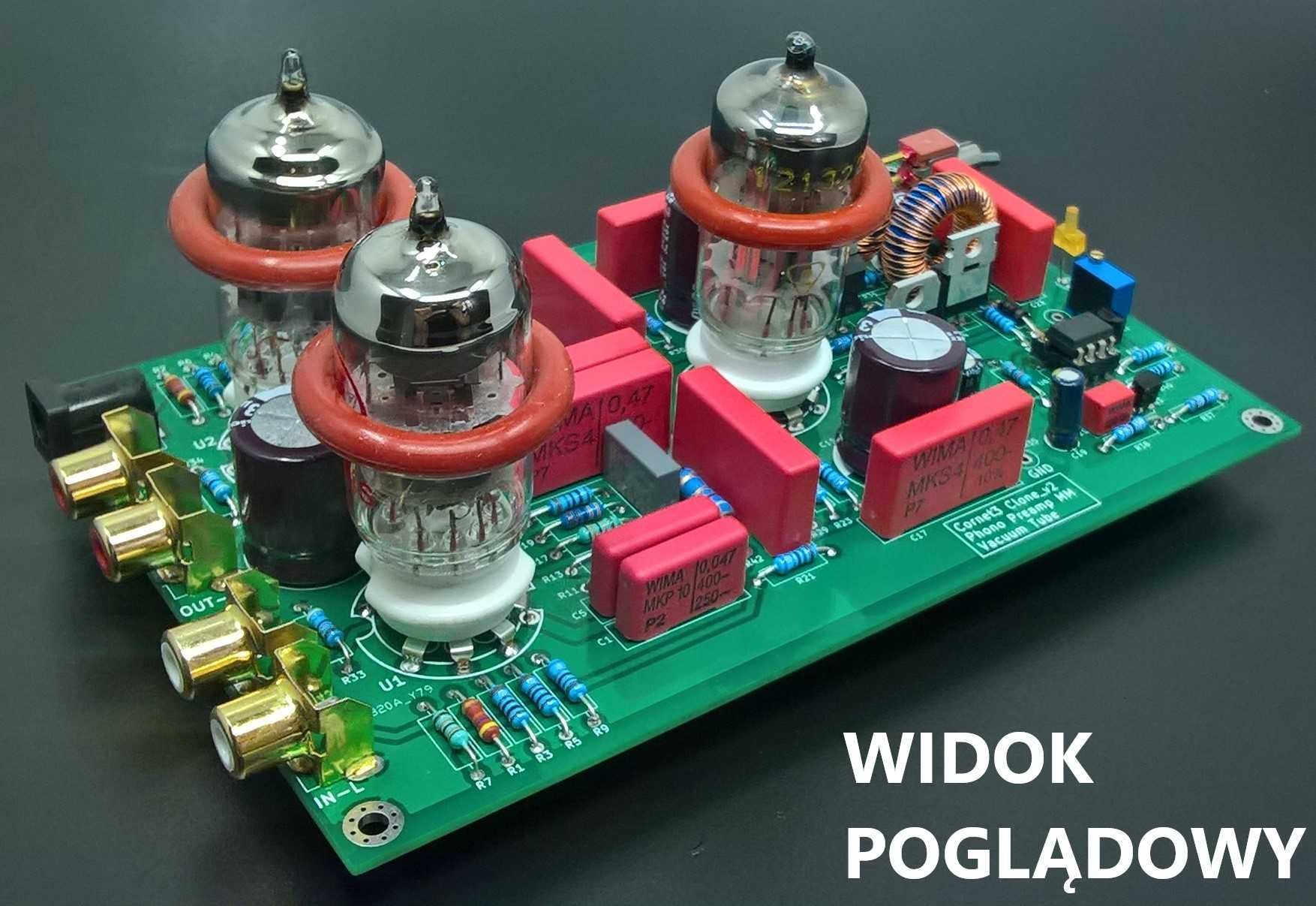

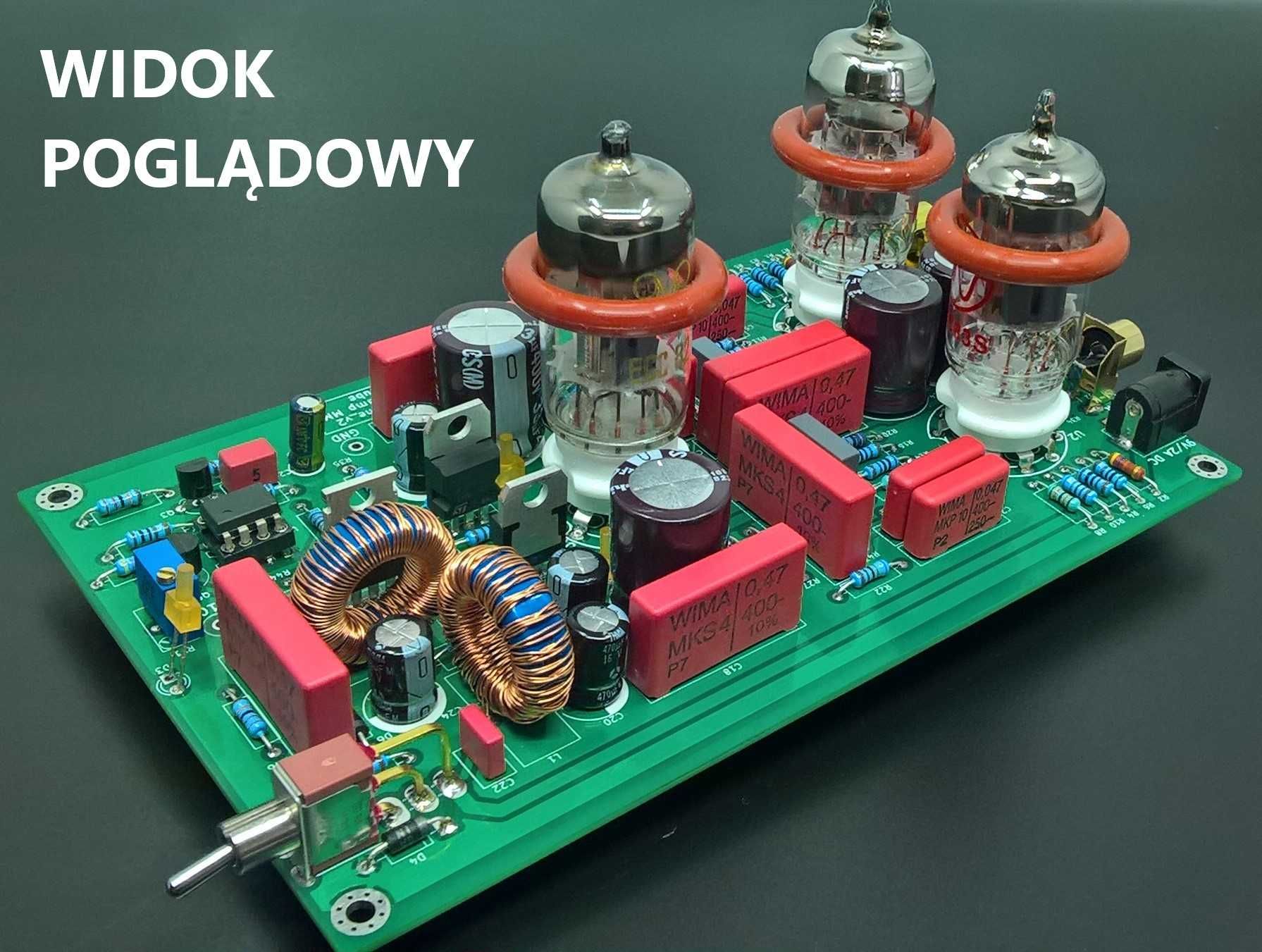

Płytka drukowana PCB do przedwzmacniacza garmofonowego MM lampowego w topologii znanej jako Cornet3.
Płytka zawiera dwa kanały wzmacniacza zbudowane na lampach ECC83 i ECC82. Topologia wzmacniacza to dwa stopnie WK z korekcją pasywną bez sprzężenia zwrotnego oraz bufor wyjściowy – wtórnik katodowy ze źródłem prądowym. Układ wymaga zasilania DC 9V, 3A, na płytce zaimplementowana jest przetwornica podwyższająca napięcie do 210V DC dla prawidłowej pracy lamp.

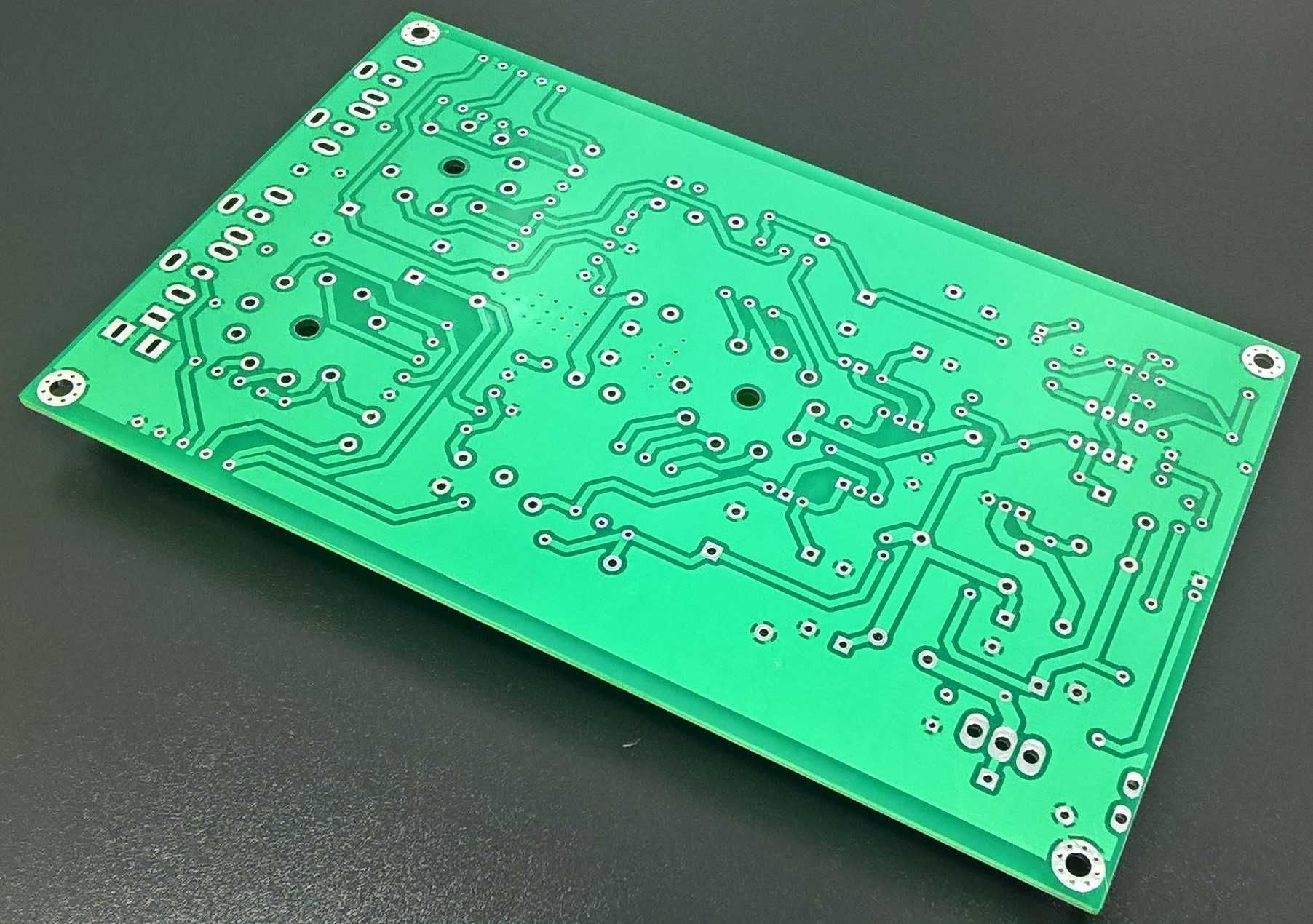

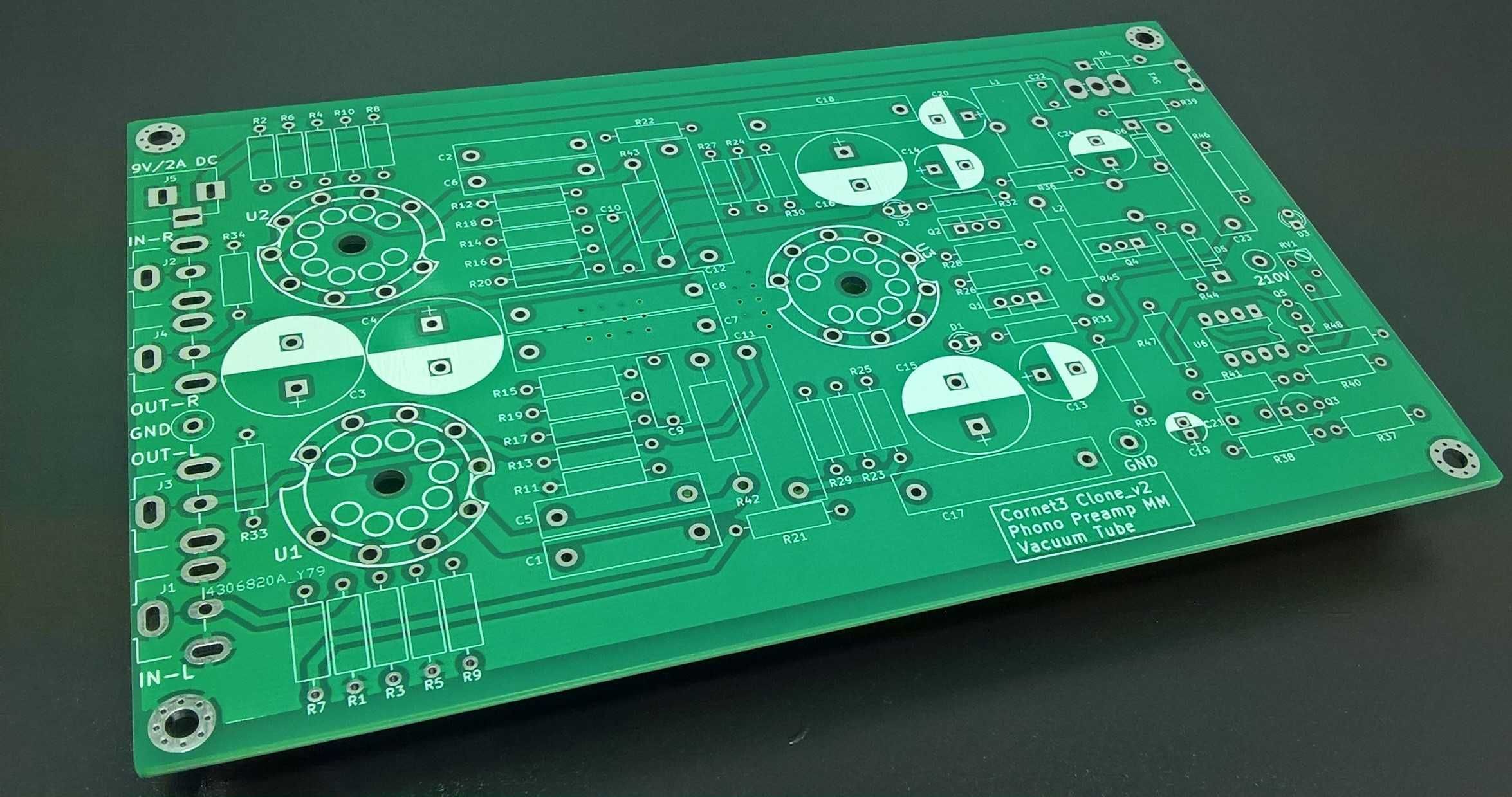

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x160 mm.
Wzmocnienie napięciowe przy 1 kHz ok. 44 dB. Rezystancja wejściowa 47kohm.
Rezystory przewlekane 0,6W.
Napięcie zasilania 9V, 3A DC.
Sprzedaję samą płytkę bez elementów, załączam schemat i listę elementów (wersja pdf na email.).
