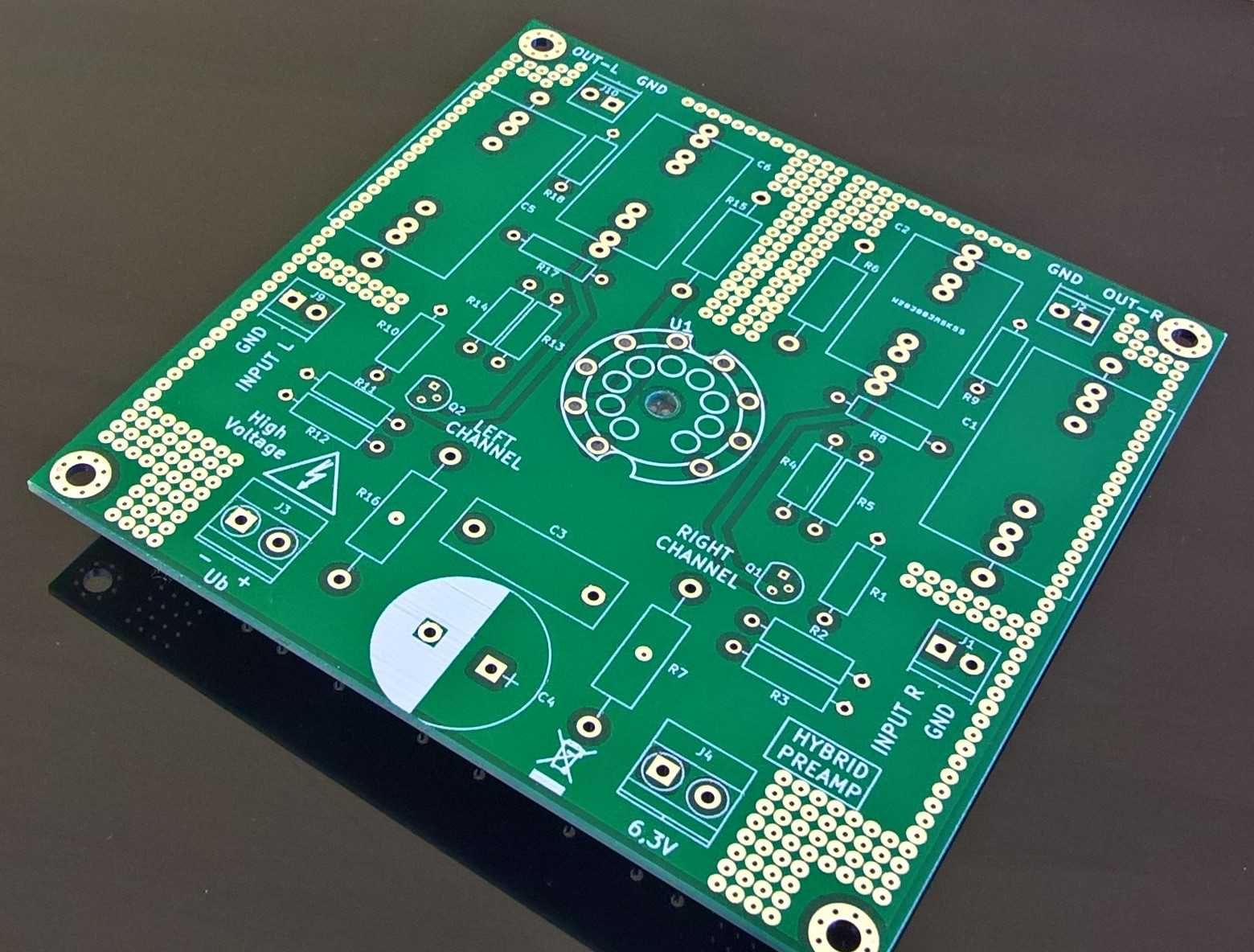

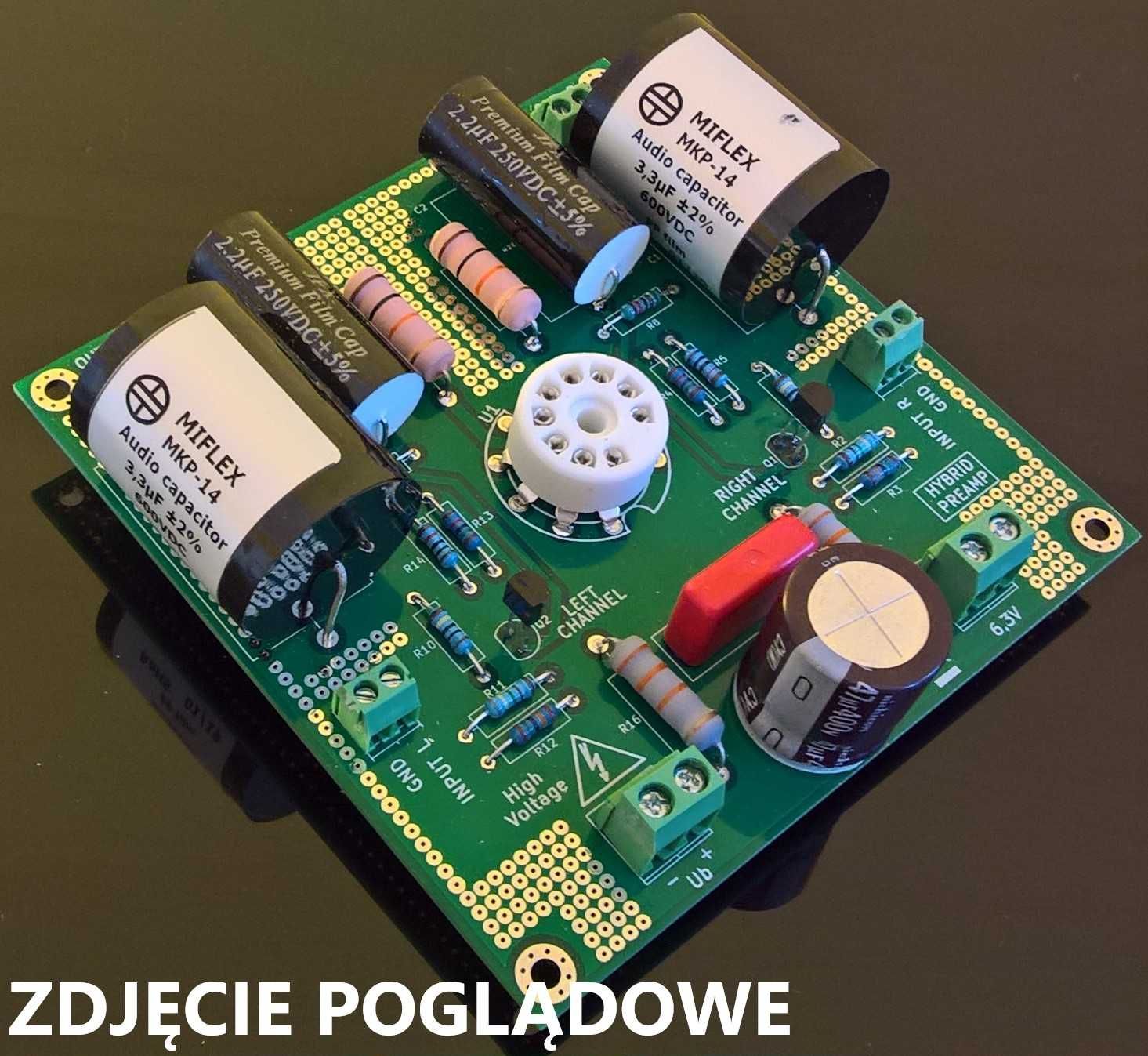

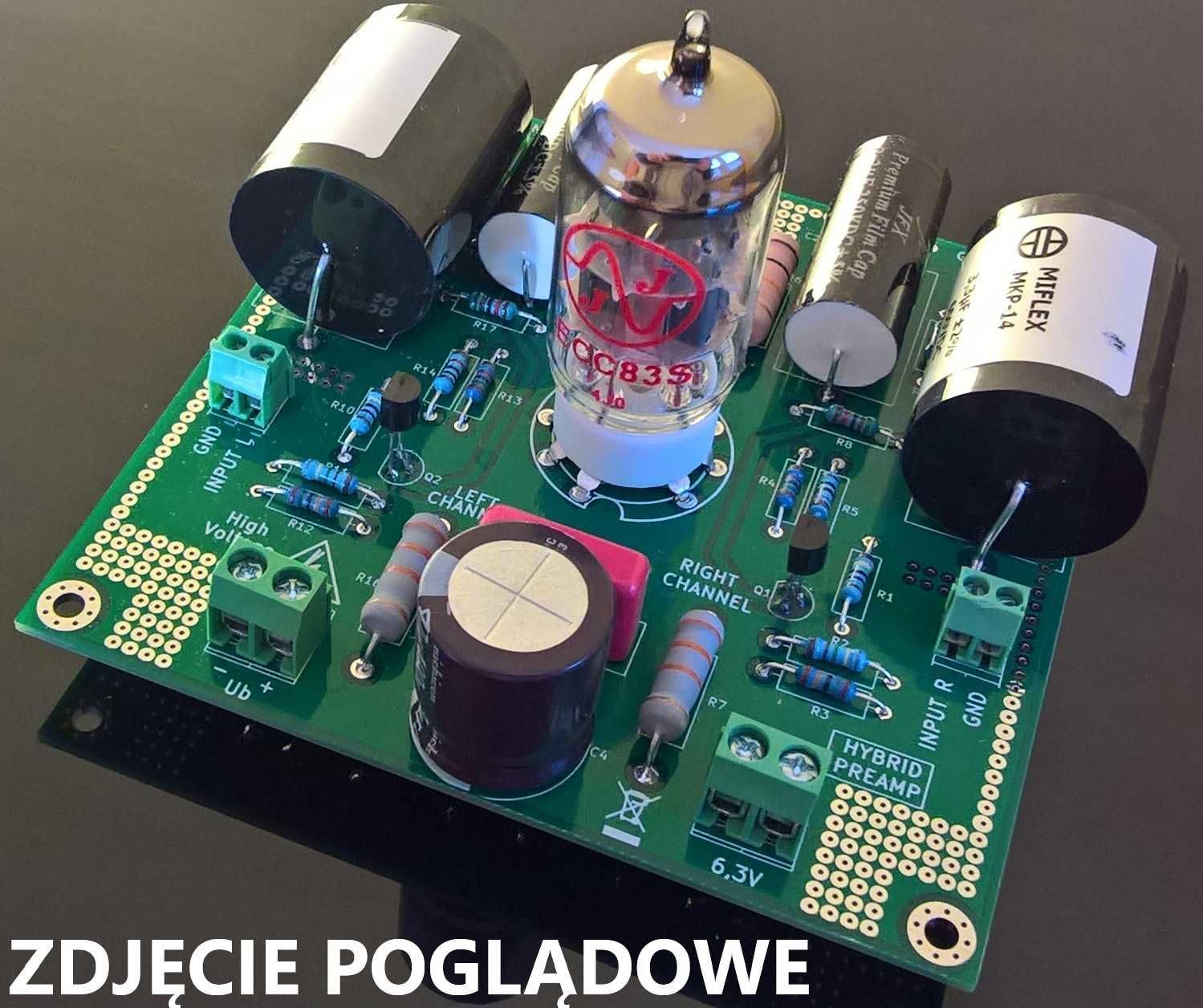

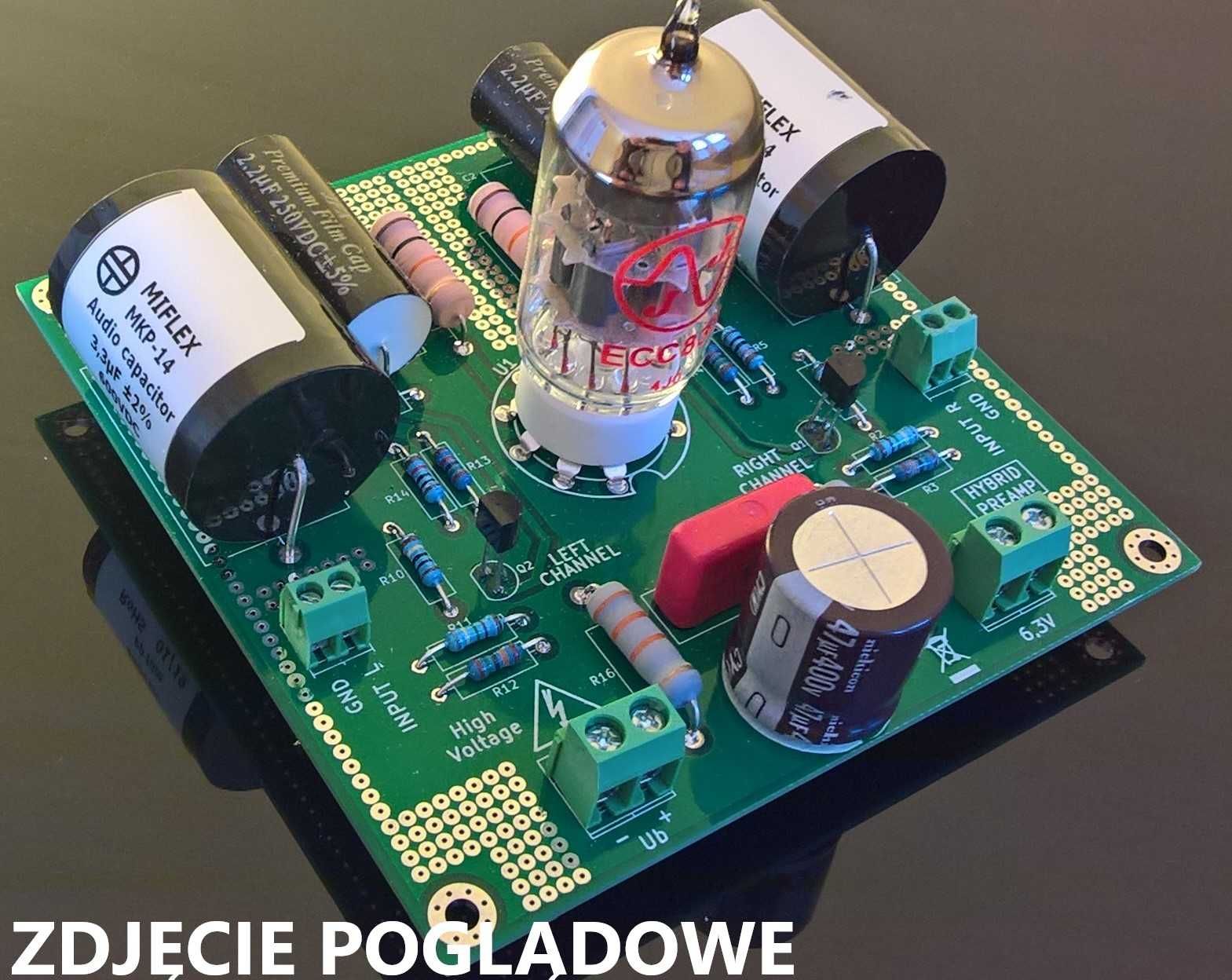

Płytka drukowana PCB do przedwzmacniacza lampowego hybrydowego tranzystor JFET +ECC83 stereo.

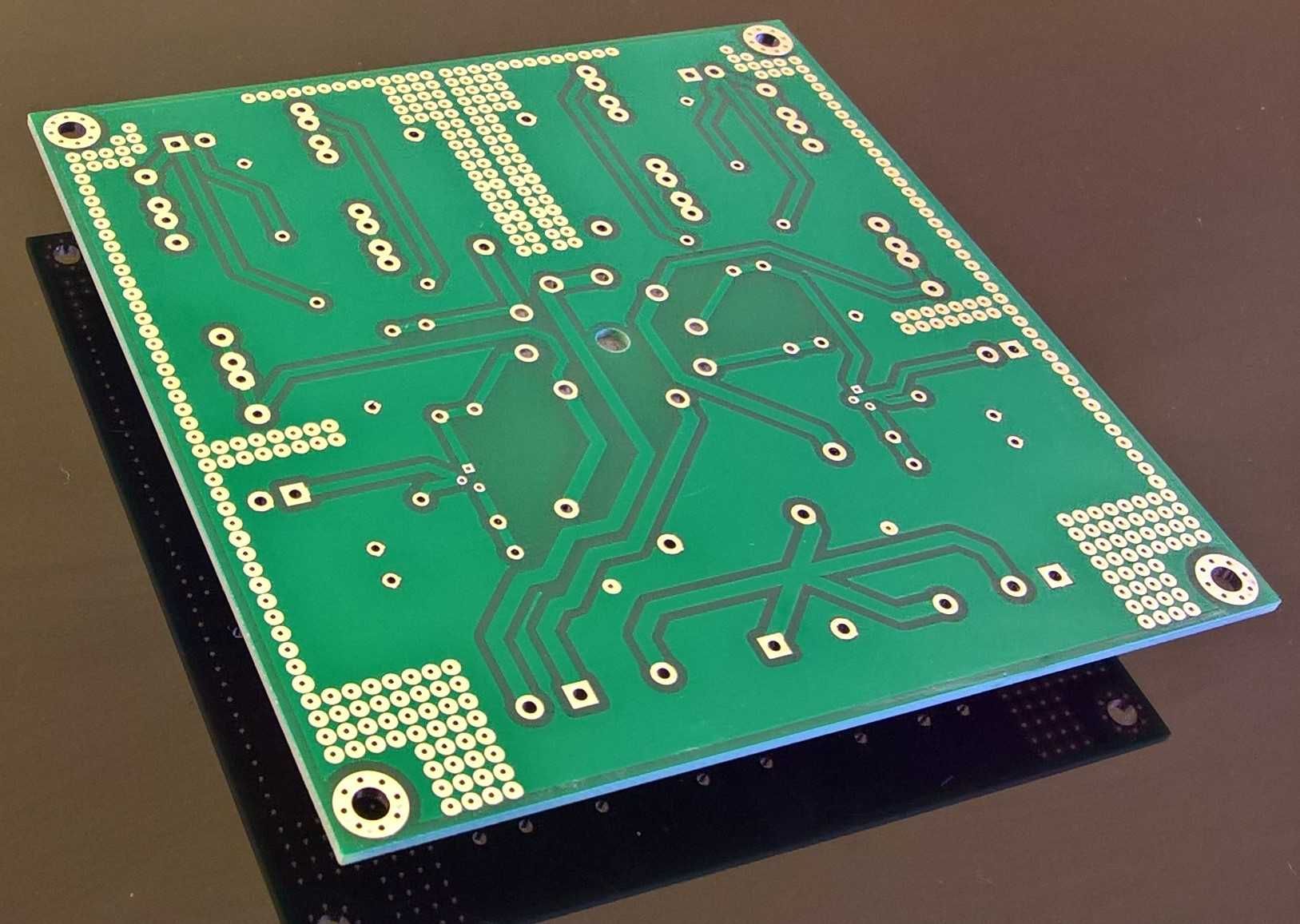

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x100 mm.
Wzmocnienie napięciowe ok. 6 dB. (2x).
Jest to płytka PCB przedwzmacniacza lampowego JFET o niskim poziomie szumów i niskich zniekształceniach. Obwód zawiera wejście J-FET o niskiej pojemności wejściowej o niskim poziomie szumów (2SK117), a następnie ECC83 (12AX7) jako drugi stopień i wyjście. Zniekształcenia ok 0,005% THD przy 1 Vrms i 0,008% THD przy 2 Vrms.
Brzmieniowo przedwzmacniacz daje szeroką scenę dźwiękową i finezję brzmienia.
Napięcie anodowe 220-250V 10mA, Napięcie żarzenia 6,3V 0,3A
Zasilacz dedykowany do przedwzmacniacza sprzedaję na innej aukcji.
Sprzedaję samą płytkę bez elementów, załączam schemat i listę elementów (wersja pdf na email.).
