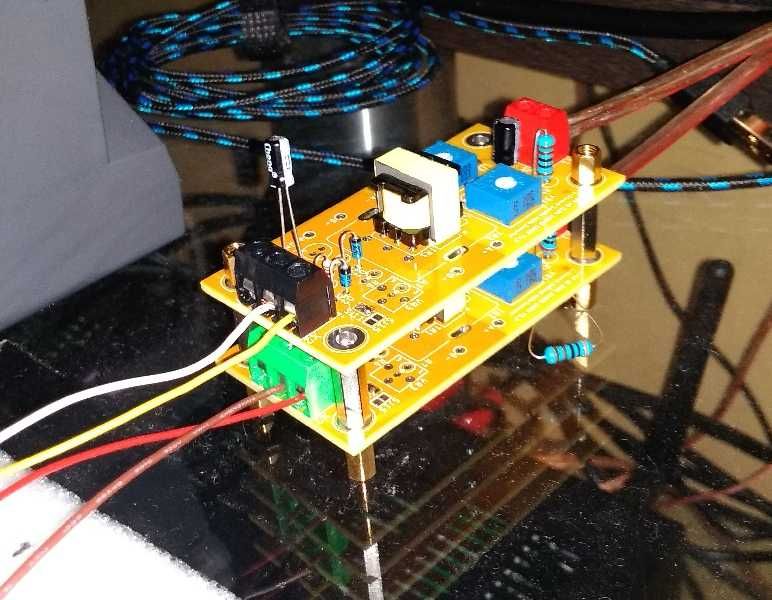

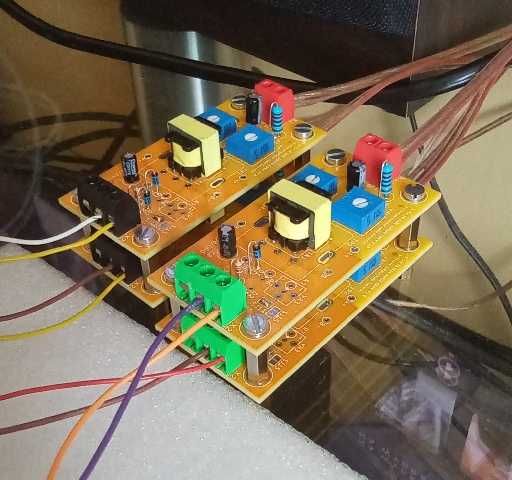

Płytka PCB 1-kanałowego izolowanego konwertera sygnału głośnikowego z wyjścia wzmacniacza mocy na proporcjonalnie mniejsze napięcie VDC lub VAC na wyjściu konwertera. Urządzenie podłącza się do wyjścia wzmacniacza mocy równolegle z kolumną głośnikową. Nie wymaga osobnego zasilania. Moc utracona poniżej 0.5%

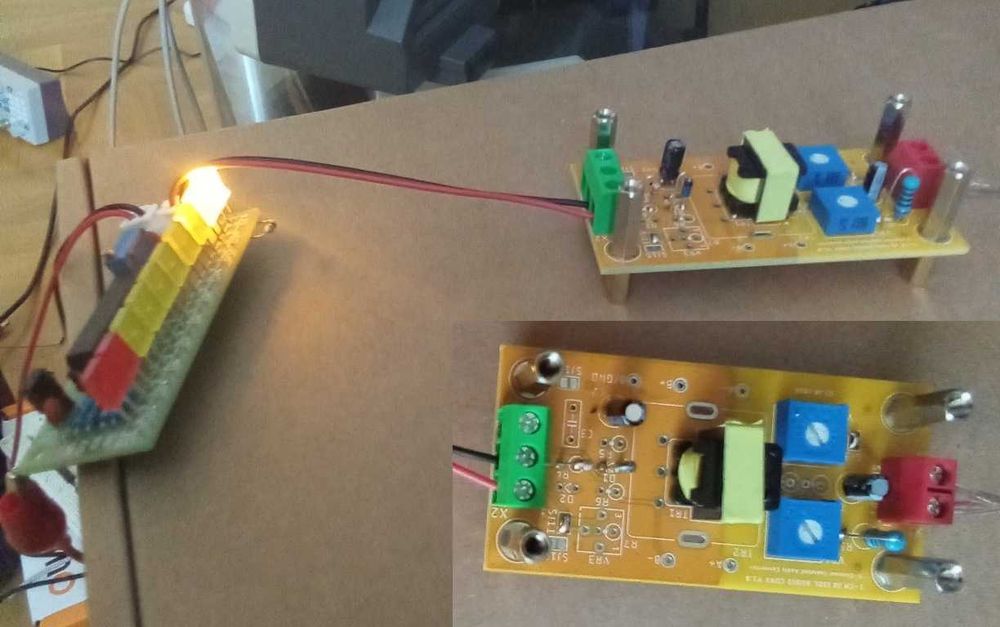

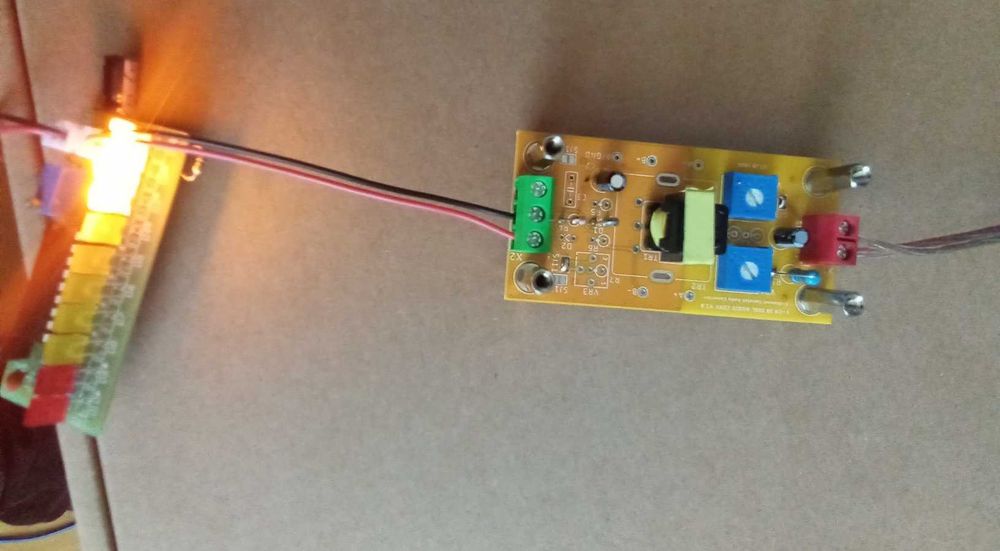

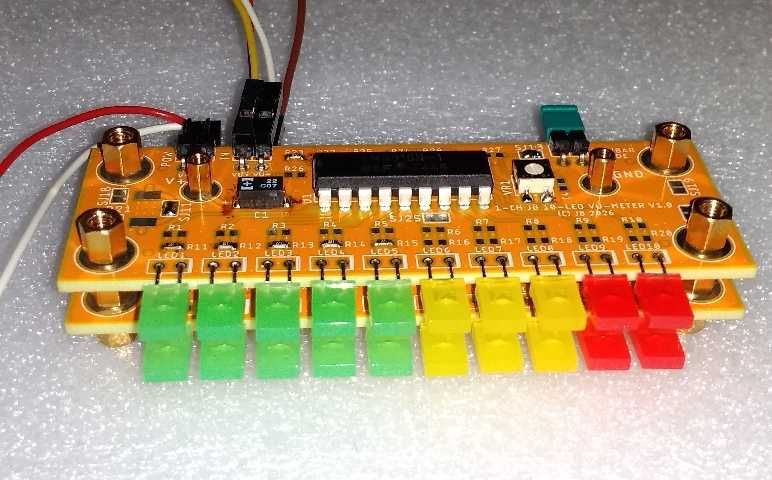

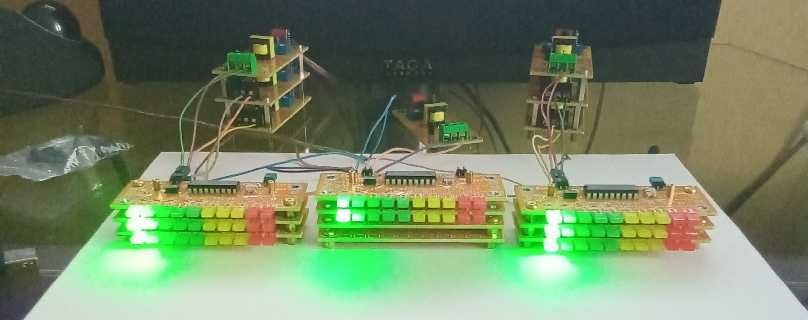

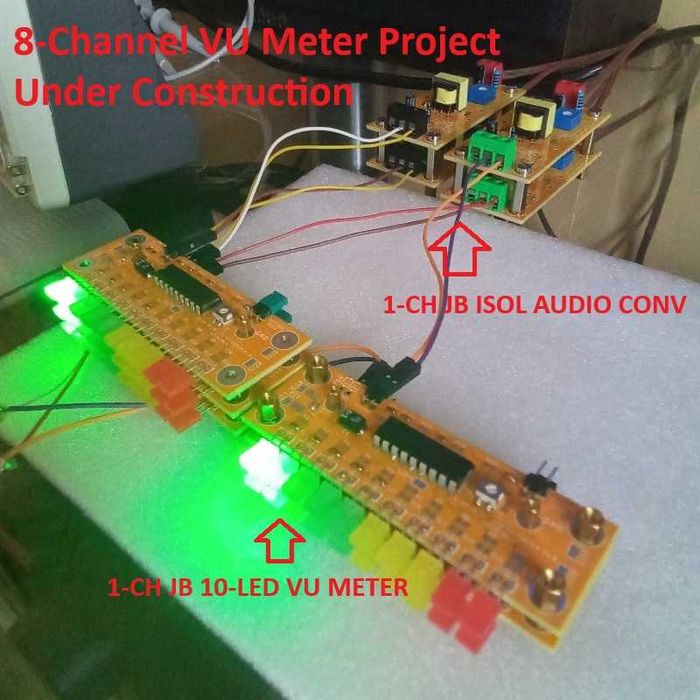

Przykład zastosowania: bezpośrednie lub z użyciem przedwzmacniacza wysterowanie wskaźnika VU-meter LED na LM3915/16

Stopień skomplikowania montażu: b. łatwy (1)

(1) stopień skomplikowania montażu zależy od konkretnego modułu, lista wariantów: b. łatwy, łatwy, trudny, b. trudny

Montaż: THT

Ilość warstw: 2

Kolor soldermaski: żółta

Cechy modułu:

- pełne bezpieczeństwo zarówno dla samego wzmacniacza jak i urządzeń podłączonych za konwerterem (separacja galwaniczna toru sygnałowego)

- moc wzmacniacza do 500W na kanał

- pasmo przenoszenia 20..20kHz (2)

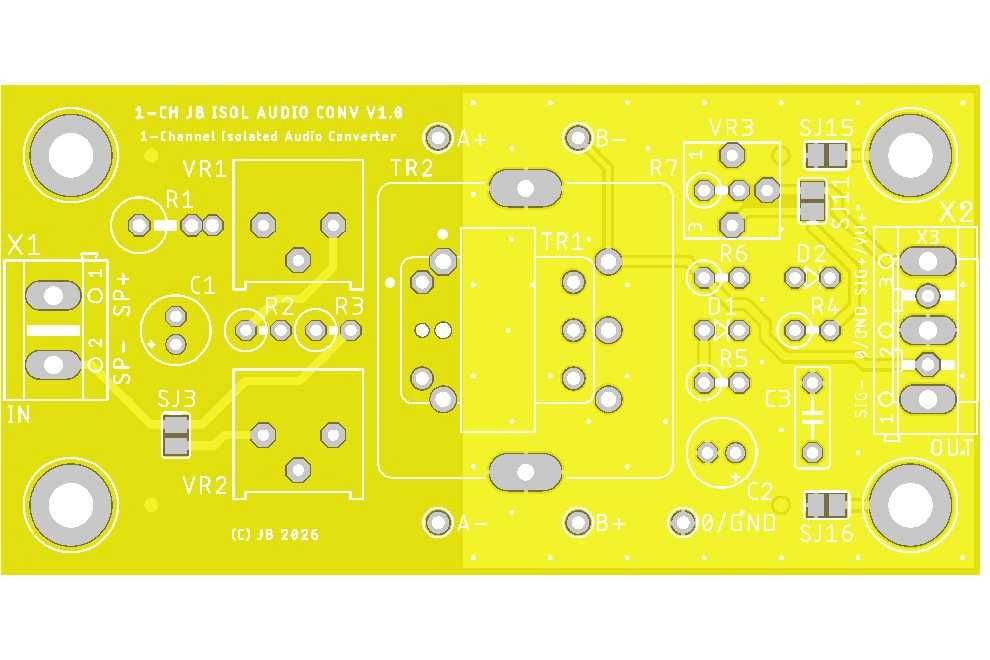

- wymiary płytki 71.1 mm x 35,6 mm

(2) dla małego transformatora EI14 oraz trybu VDC na wyjściu konwertera, zależy również od napięcia wyjściowego wzmacniacza a zatem jego chwilowej mocy

Podstawowa konfiguracja wymaga niewielu elementów reszta opcjonalna do własnego eksperymentowania

Za dopłatą części

Pełne wsparcie produktu
