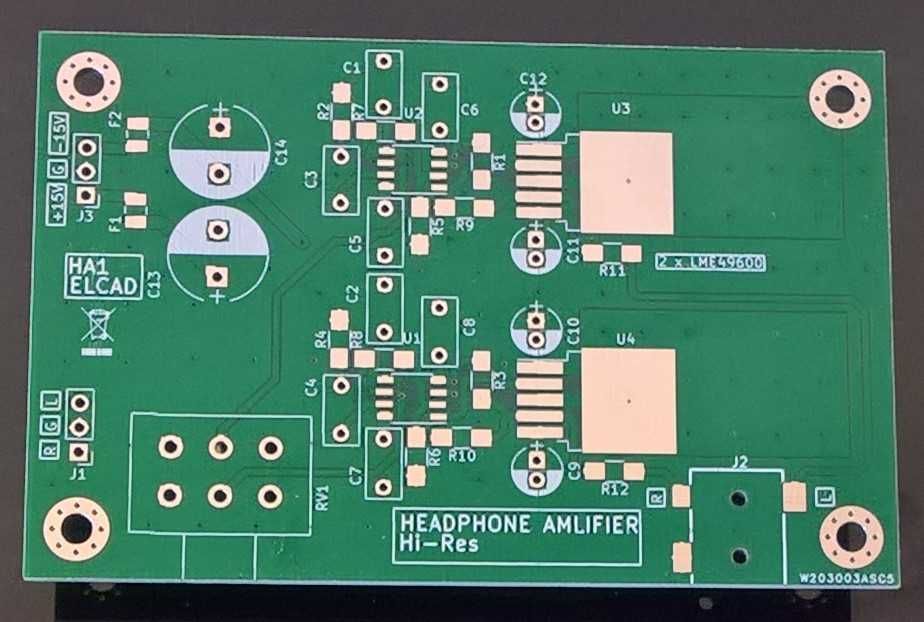

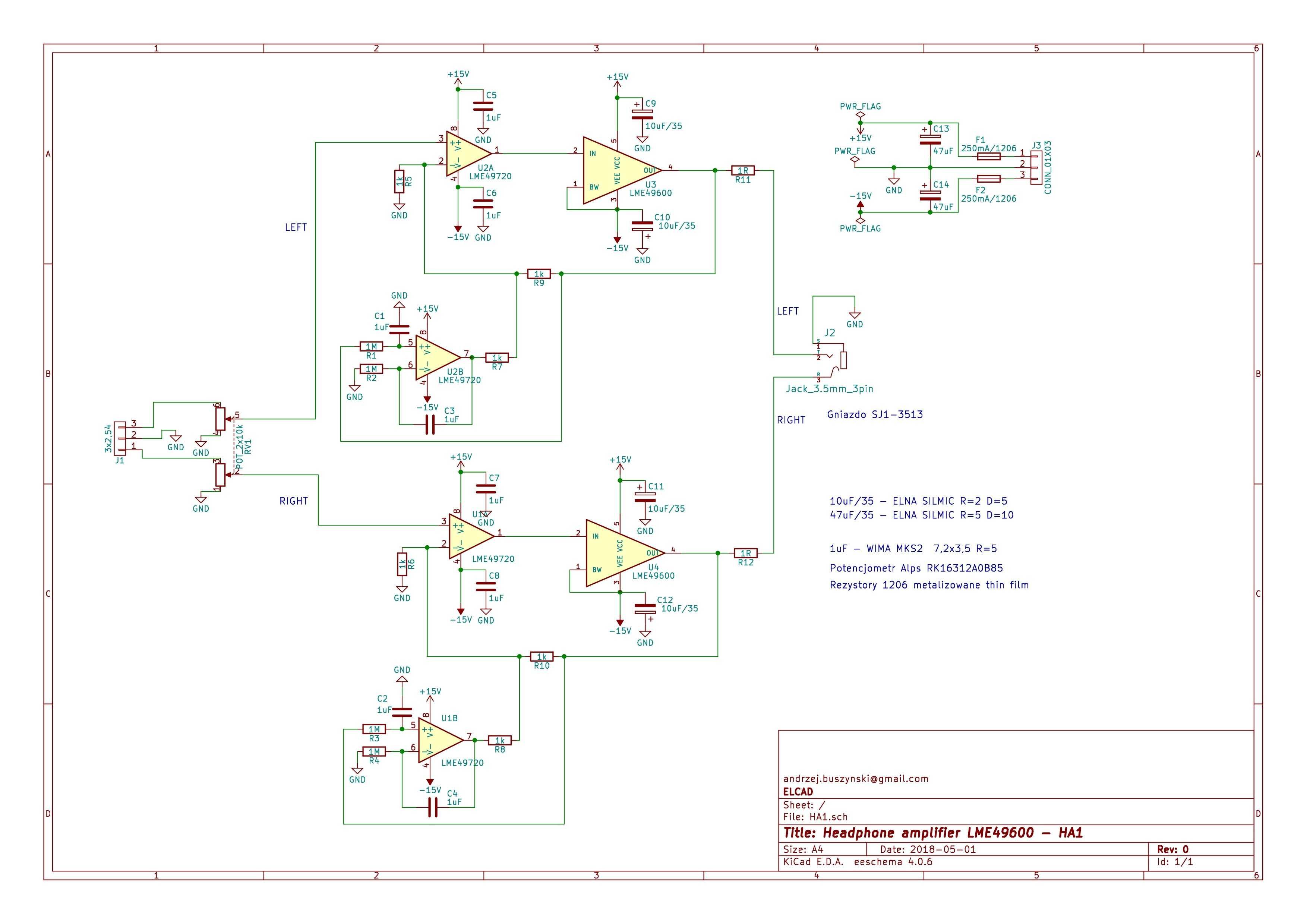

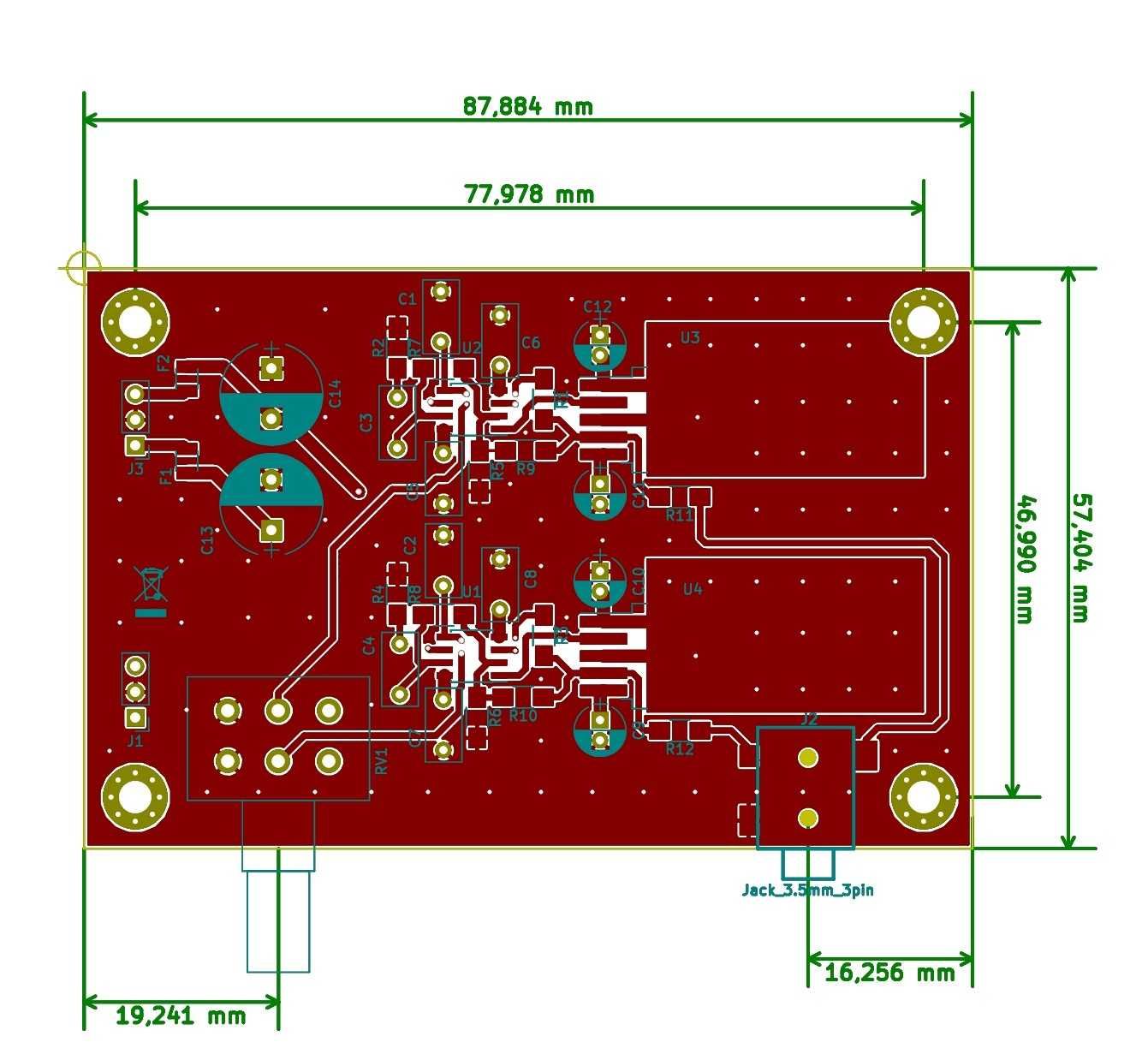

Płytka drukowana PCB do wzmacniacza słuchawkowego wysokiej klasy na LME49600.Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 88x57,5 mm. Do płytki dołączam schemat i listę materiałów. Układ opary o aplikację DC servo Texas Instruments ,zasilanie symetryczne +-15V. Rezystory smd 1206, kondensatory zalecane Wima.
High Fidelity audio operational amplifier, theLME49600 is able to drive 32Ω headphones to a dissipation of greater than 500mWat 0.00003%THD+N while operating on±15V power supply voltages.

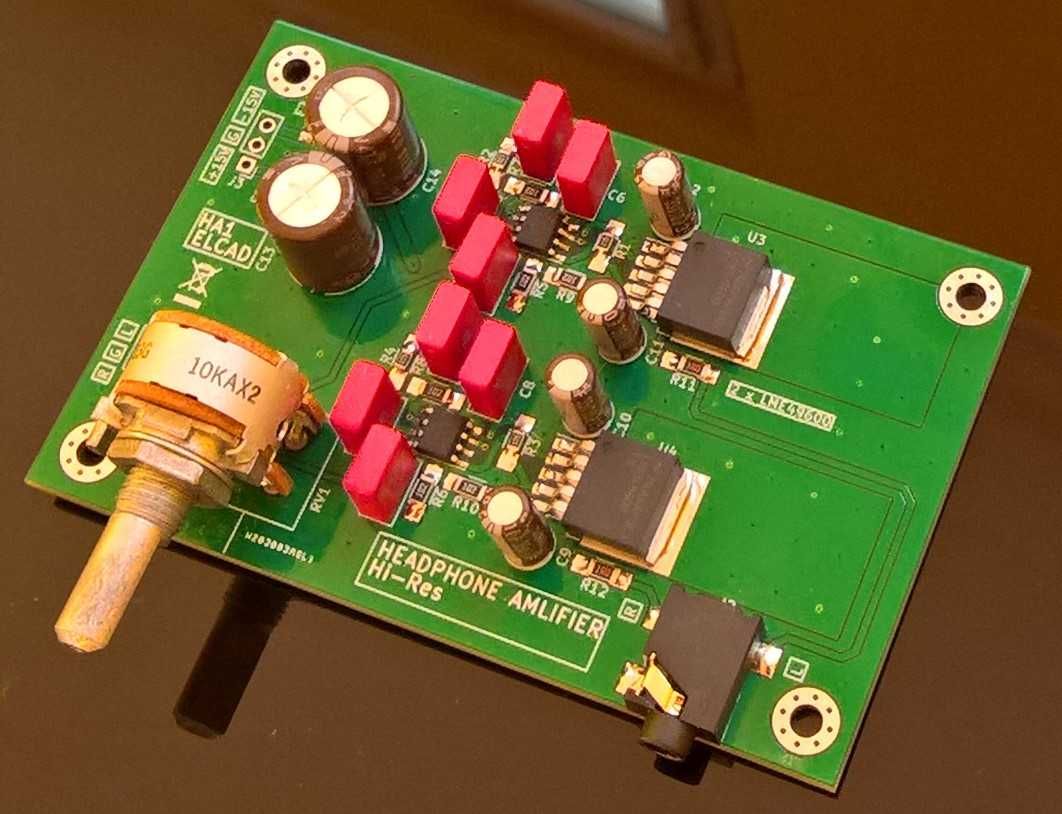

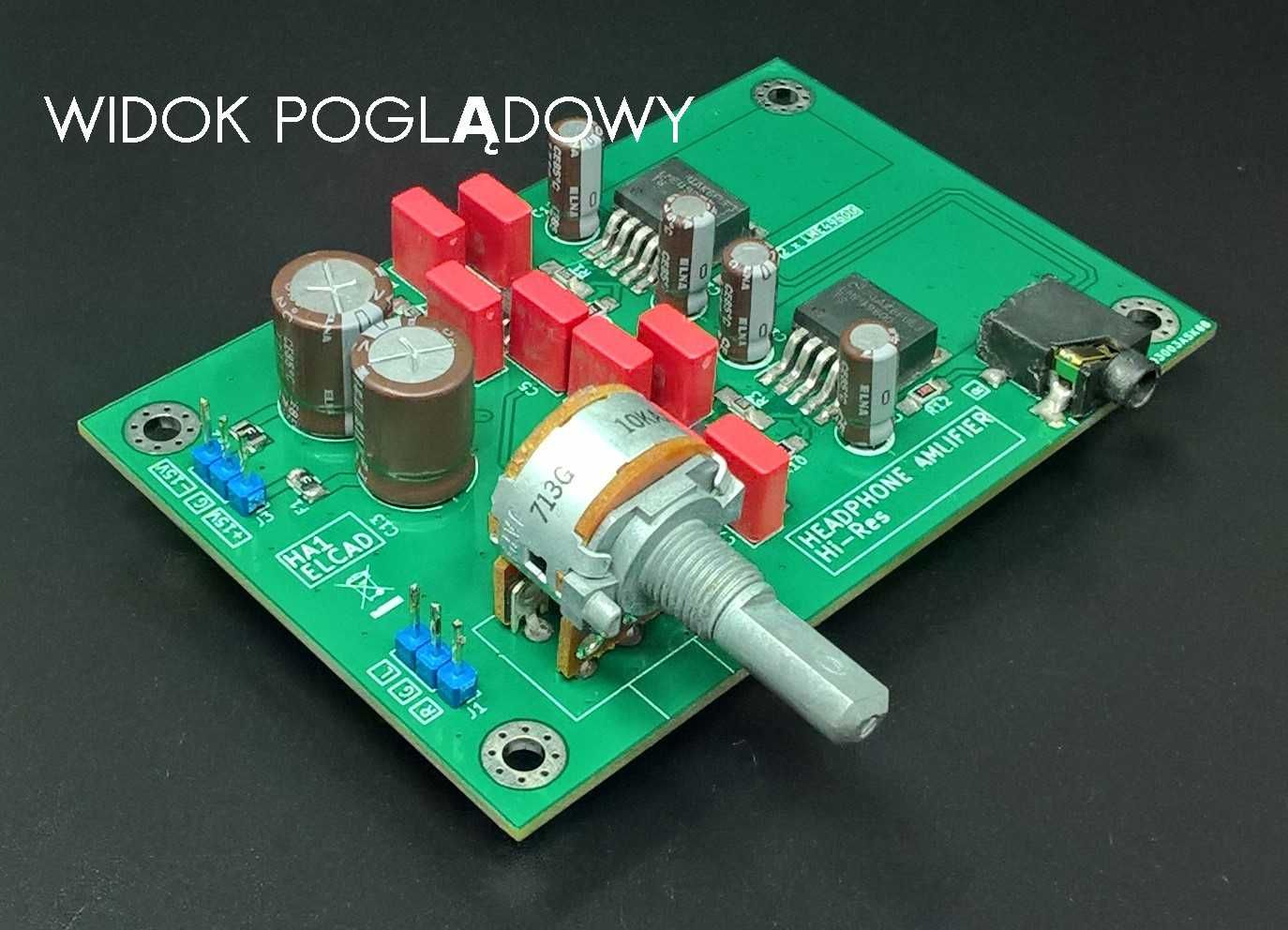

Zdjęcie nr 3-5 przedstawia zmontowaną płytkę, sprzedaję tylko samą płytkę bez elementów.

Inne płytki na: www.pcbdiy.pl
