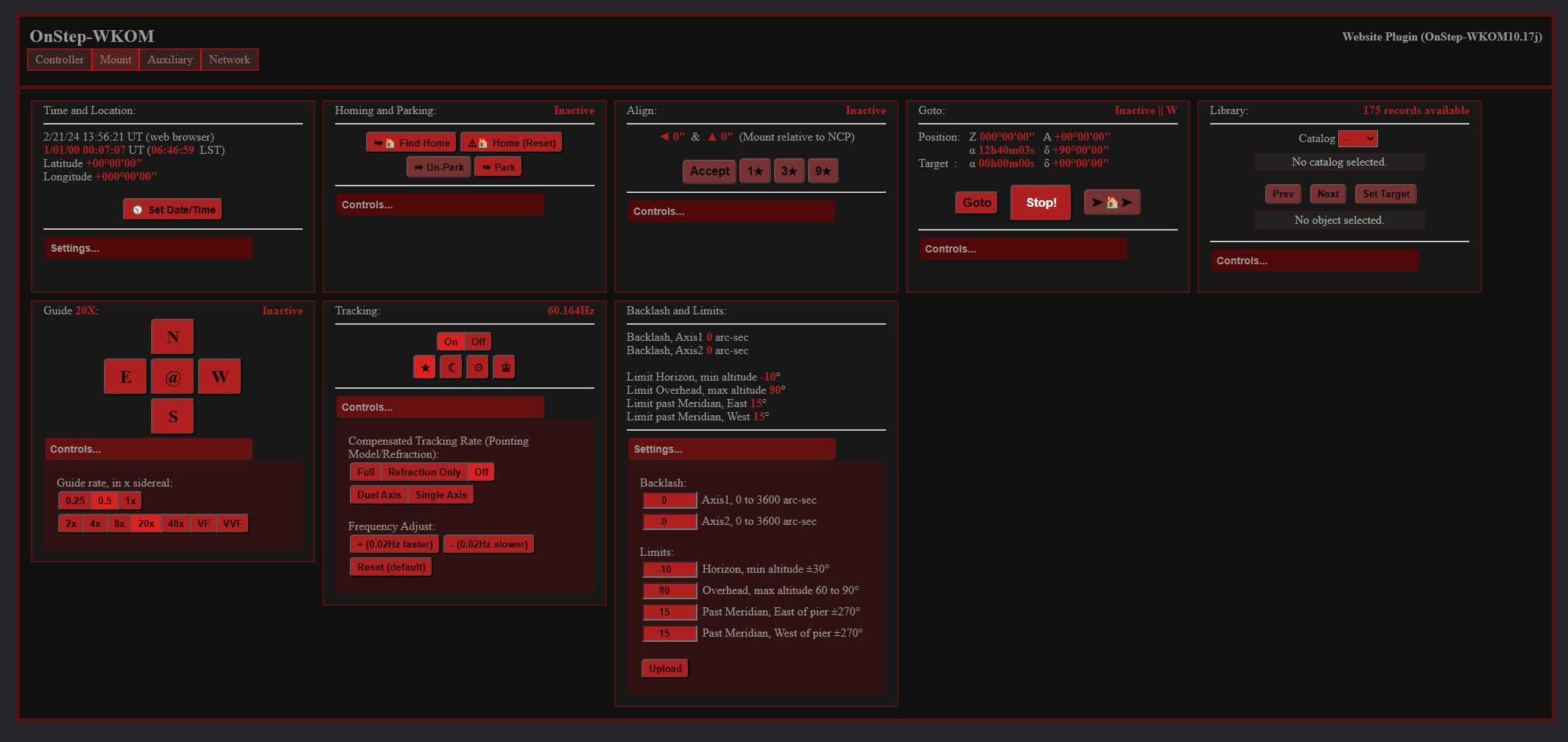

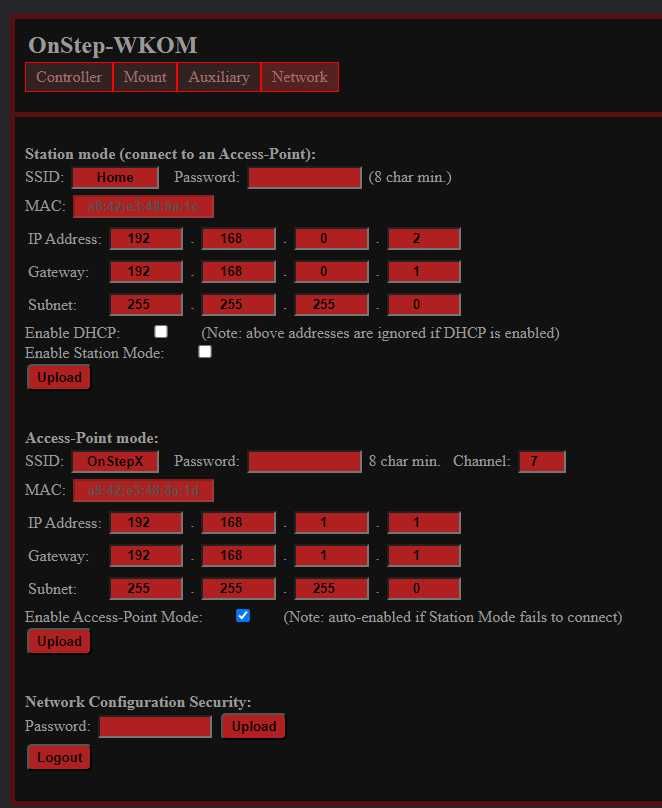

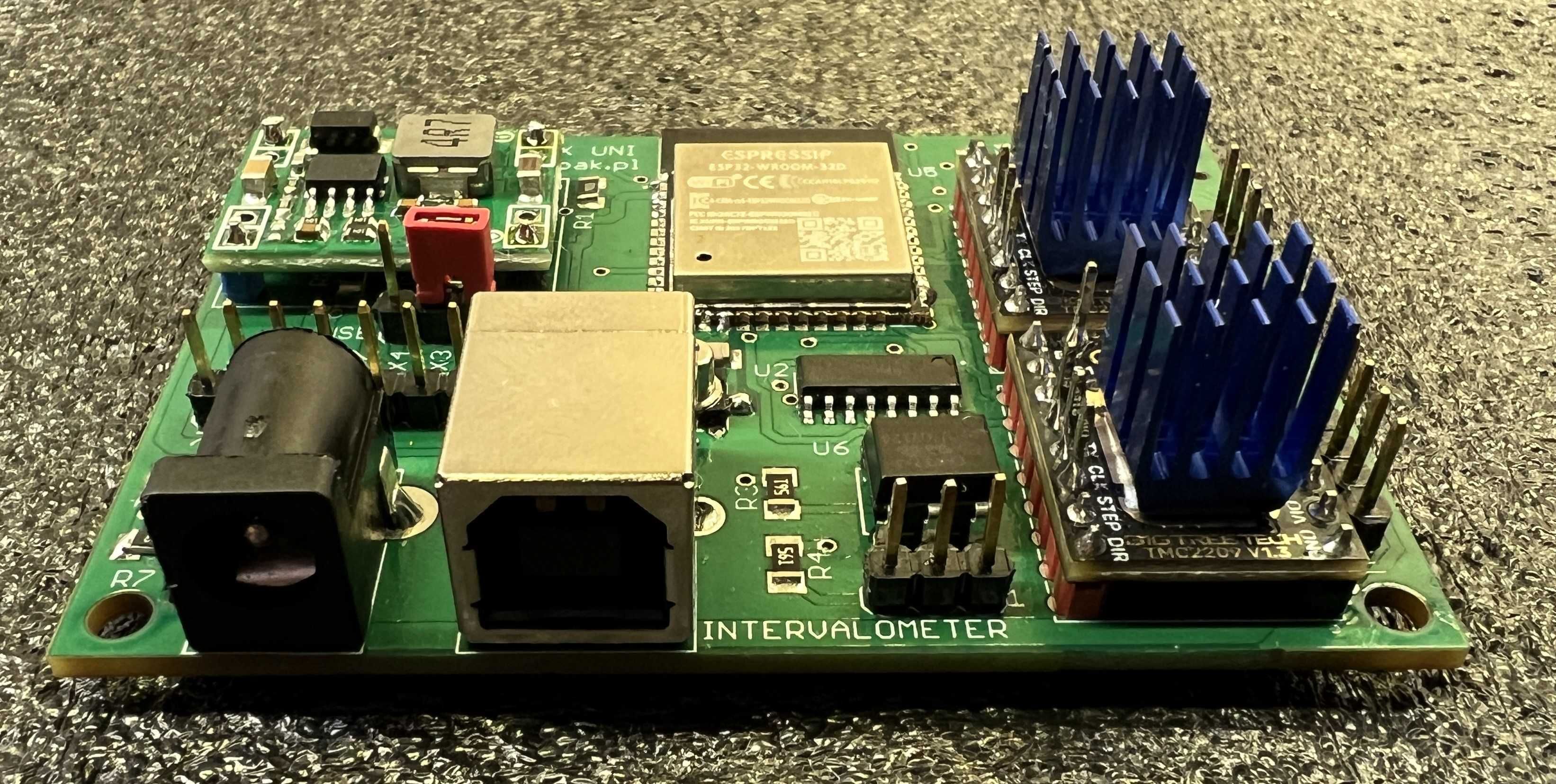

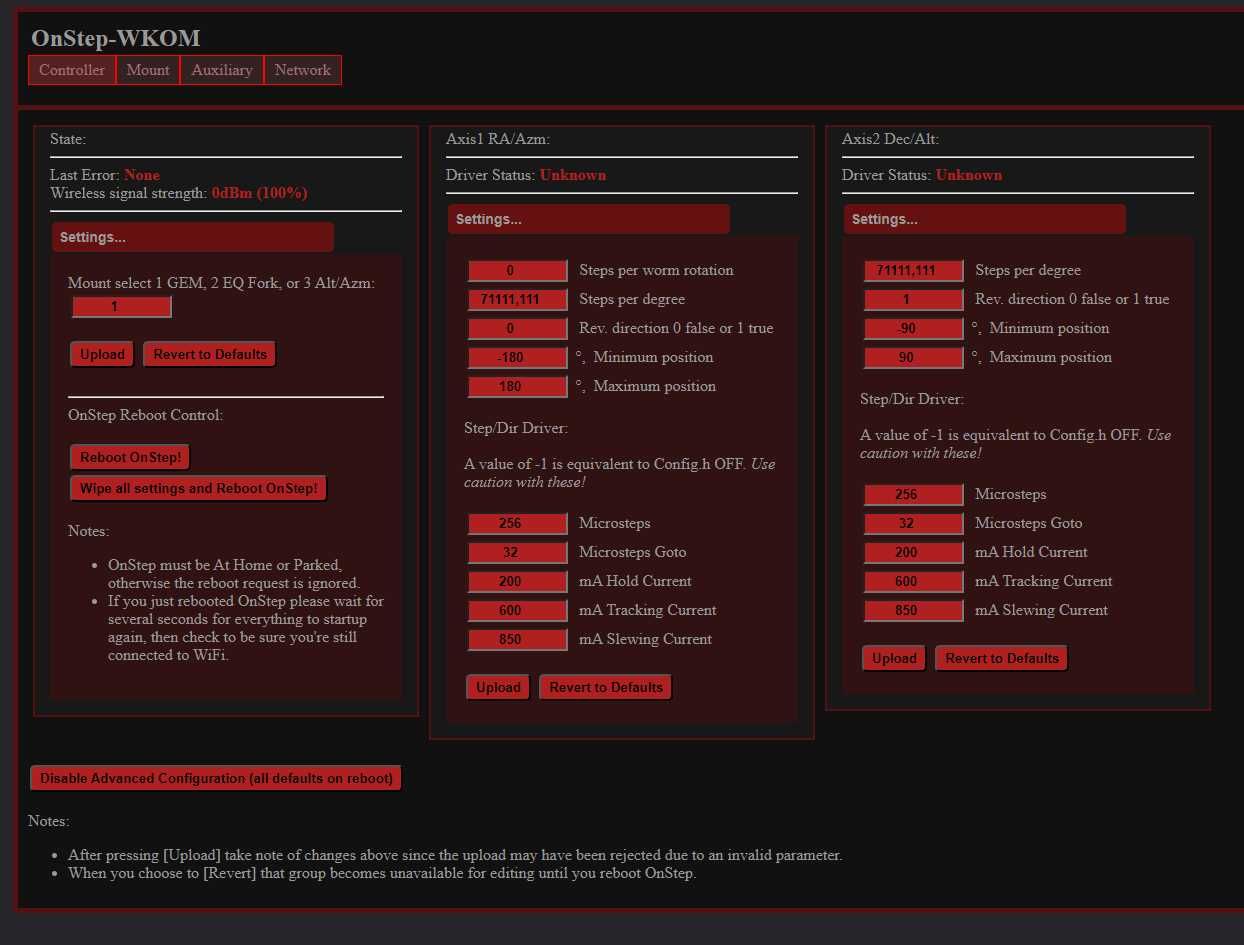

Płytka elektroniczna do konwersji sterownika montażu do standardu OnStepX. Płytka zbudowana w oparciu o mikrokontroler ESP32 oraz sterowniki silnika krokowego TMC2209. Dzięki zastosowaniu ESP32 uzyskuje się opcje połączeń: WiFi, blutooth oraz USB. Sterownik można kontrolować z poziomu komputera PC, urządzeń typu ZWO ASIAir lub innego modułu astro-fotograficznego wykorzystującego interfejs ASCOM. Sterownik można konfigurować poprzez jego własny serwer www (należy połączyć się ze sterownikiem za pomocą WiFi i otworzyć dedykowaną stronę www konfiguratora).
Dzięki zastosowaniu TMC2209 uzyskuje się bardzo płynną i cichą pracę silników napędzających montaż. Możliwe jest ustawienie do 256 mikrokroków, co pozwala na uzyskanie dużej rozdzielczości sterowania montażem.
Płytka przystosowana jest do wgrania firmware OnStep i OnStepX. Jest to bardzo elastyczne rozwiązanie, które pozwala skonfigurować sterownik pod własne potrzeby. Oferowana płytka ma wgrany firmware OnStepX wraz z pluginem www.

Główne parametry:
- zasilanie: 8 - 29V
- maksymalny prąd pojedynczego silnika: 2.8A
- sterowanie silnikami osi RA/AZ oraz DEC/ALT
- tryby pracy: RA/DEC oraz ALT/AZ
- wbudowany interwałometr sterowany z poziomu aplikacji www
- wyprowadzone dodatkowe 4 piny AUX do sterowania dodatkowymi funkcjami lub czujnikami
- wymiary 73 x 55 mm
- złącza: USB (B), DC 5.5/2.1mm, piny zasilania silników oraz AUX w rastrze 2.54 mm
Po zakupie płytki prześlę schemat oraz kody źródłowe wgranego firmware.
Do płytki mogę zaoferować za dodatkową opłatą obudowę na zamówienie -> proszę o kontakt w celu ustalenia szczegółów.
