OpenDeck to platforma open-source do tworzenia niestandardowych kontrolerów MIDI kompatybilnych z dowolnym oprogramowaniem i sprzętem MIDI na dowolnym systemie operacyjnym. Dzięki korzystaniu z OpenDeck budowanie kontrolerów MIDI jest prostsze niż kiedykolwiek. Zamiast tracić czas na wybór odpowiedniej elektroniki, pisanie kodu i rozwiązywanie wielu niepotrzebnych problemów, po prostu podłącz komponenty kontrolera MIDI do płyty OpenDeck i gotowe. Dodatkową konfigurację płyty można wykonać online - nie jest konieczna instalacja dodatkowego oprogramowania!

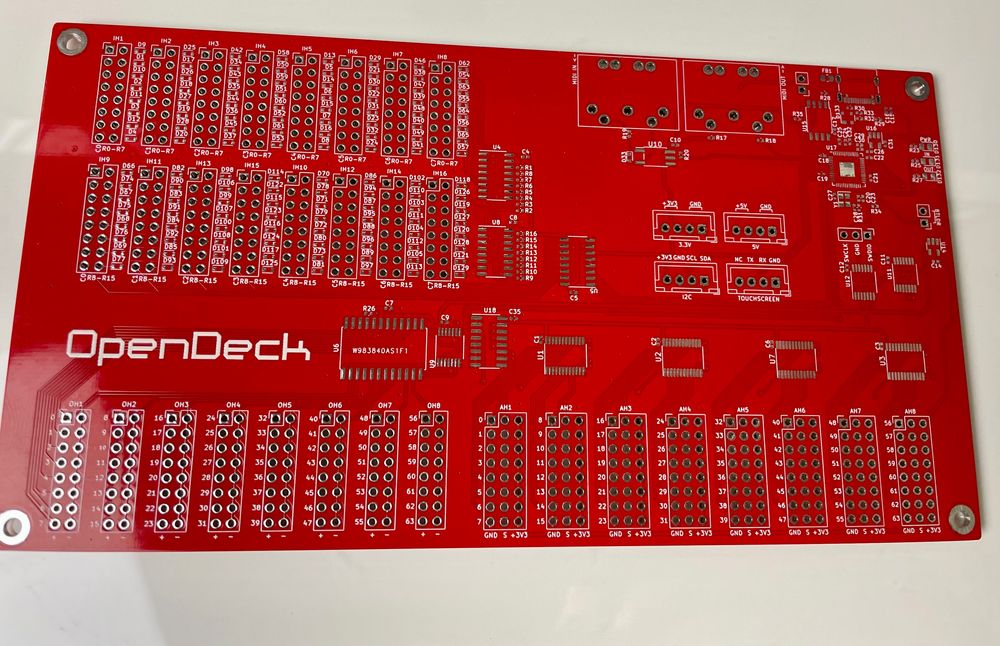

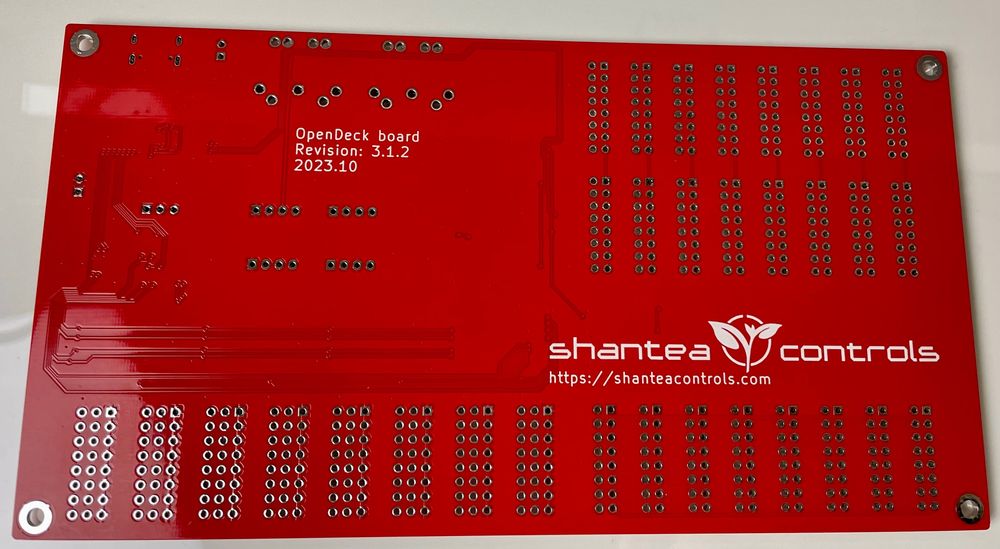

Ta płyta używa Raspberry Pi RP2040 MCU. Nagłówki pinów nie są dostarczane z płytką! W tym ogłoszeniu jest oferowana tylko płytka PCB !

Główne cechy

Zgodny USB MIDI

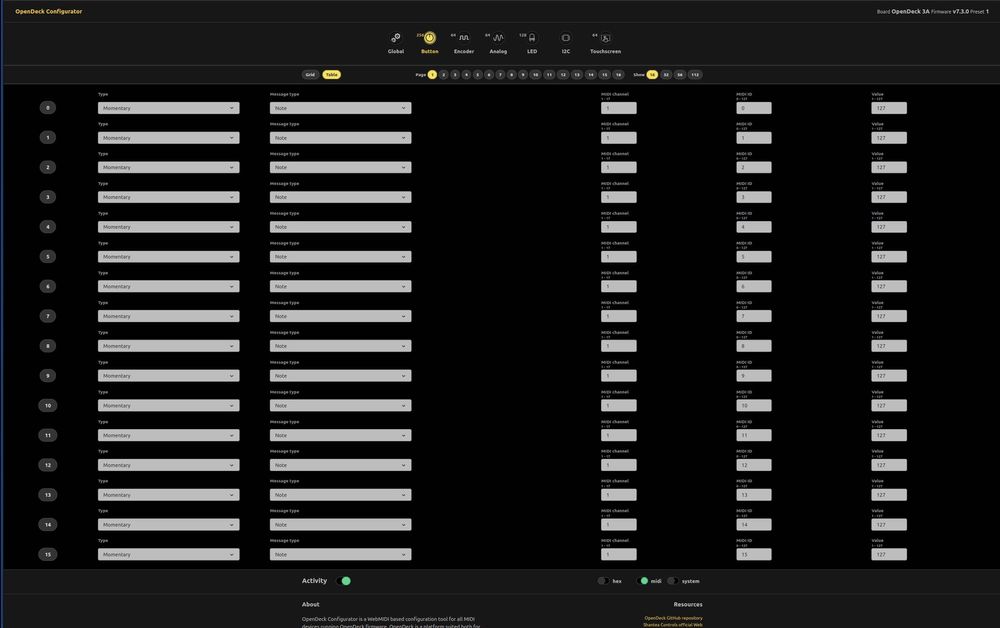

Łatwa konfiguracja za pomocą interfejsu internetowego

Obszerna dokumentacja użytkownika w GitHub

Nie są potrzebne sterowniki ani dodatkowe oprogramowanie

Kompatybilny ze każdym oprogramowaniem i sprzętem MIDI

Działa na Windows, Mac, Linux, iOS i Android

Konwersja DIN MIDI na USB i odwrotnie

Obsługa 10 ustawień wstępnych

Aktualizacja oprogramowania układowego za pośrednictwem interfejsu internetowego

OpenDeck obsługuje wysyłanie zarówno 7-bitowych, jak i 14-bitowych niezarejestrowanych numerów (NRPN), komunikaty na przyciskach, różne tryby kodowania dla enkoderów , sterowanie LED za pomocą MIDI In, konfigurowalne kanały MIDI itp. Pełną listę obsługiwanych funkcji można znaleźć w GitHub.

Obsługiwane komponenty

Przyciski

Enkodery

Potencjometry

FSR

Diody LED w jednym kolorze i RGB

Wyświetlacze oparte na kontrolerze SSD1306

Ekrany dotykowe Nextion i Stone HMI

Specyfikacja płyty

USB MIDI - USB C

Dostępne opcjonalnie złącza DIN MIDI

128 wejść cyfrowych dla przycisków/64 wejść dla enkoderów

64 wyjścia dla jednokolorowych diod LED/16 diod RGB

64 wejścia dla potencjometrów analogowych lub FSR (konfigurowalne jako wejścia cyfrowe dla przycisków)

Złącze do małych wyświetlaczy OLED opartych na kontrolerze SSD1306

Złącze do ekranów dotykowych
