Piec z nadmuchem nadmuchowy dmuchawa firmy o mocy 15kW

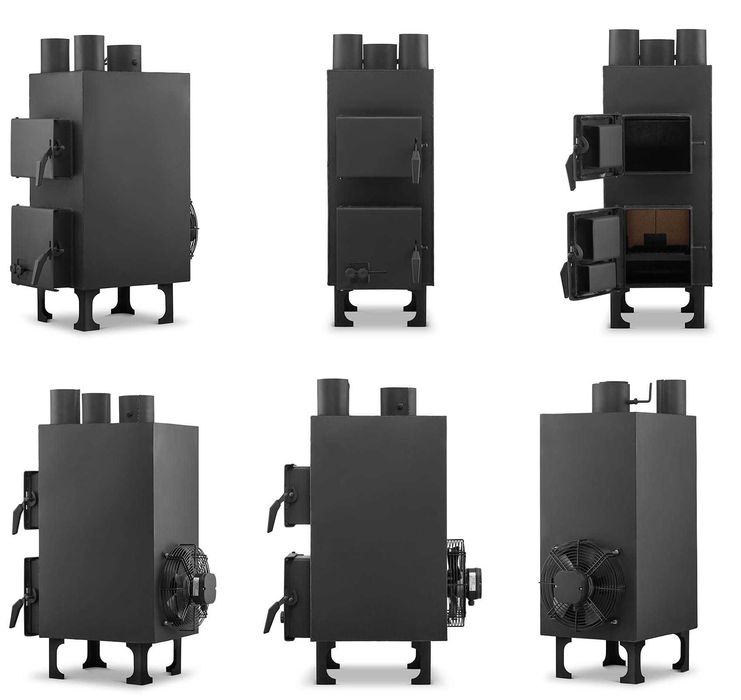

Piec nadmuchowy PN1
Parametry techniczne pieca

nominalna moc grzewcza: 8,30 kW
moc płaszcza wodnego: 3,70 kW
pojemność płaszcza wodnego: 2,85L
maksymalna moc grzewcza: 15,00 kW / około 150 m2
w komplecie: wentylator osiowy tłoczący o prędkości: 1400 obr/min i wydajności: 1460 m3/h
innowacyjna konstrukcja płaszcza powietrznego otaczającego w pełni palenisko dla uzyskania maksimum wydajności
niezniszczalne palenisko w całości wykonane z blachy kotłowej atestowanej p265gh i 16M06 o grubościach #6mm i #10mm
duży deflektor spalin zmniejszający zużycie paliwa do 30%
klasa efektywności energetycznej: A
index efektywności energetycznej: 110
waga netto: 80 kg
waga brutto: 100 kg
wyłożenie paleniska: 8 cegieł szamotowych
wymienny duży ruszt żeliwny
pokrycie atestowaną farbą żaroodporną, która zabezpiecza przed korozją i nadaje estetyczny wygląd
masywna konstrukcja
duża komora spalania
duże drzwi załadunkowe
instrukcja obsługi
wydajność: 71,00%
emisja CO przy 13% O2: 0,5%
temperatura spalin: 267,70°C
zużycie paliwa ok: 1,50 kg/h
odstęp od części palnych: >1,20m
rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%* mg/Nm3, brykiety, węgiel tylko jako dodatek do 10%

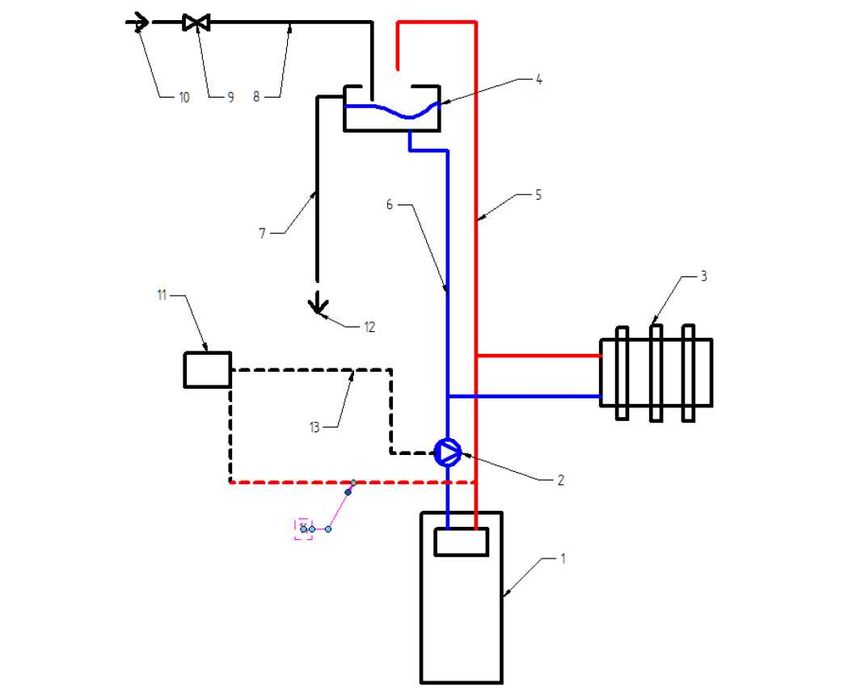

Schemat podłączenia pieca do instalacji CO

PN1 z płaszczem wodnym

1. Piec Nadmuchowy z wężownicą 2. Pompa cyrkulacyjna c.o. 3. Odbiornik ciepła (bojler, grzejnik) 4. Naczynie wyrównawcze 5. Rura wznośna 6. Rura opadowa 7. Rura przelewowa 8. Rura zasilająca zimną wodą 9. Zawór zasilania 10. Kierunek wpływu wody zasilania 11. Sterownik do pompy C.O (opcja) 12. Kierunek wypływu wody z naczynia 13. Przewód sterujący pompy 14. Przewód z czujnikiem temperatury
Wymiary


Bezpieczeństwo i certyfikaty

znak CE: TAK / zamieszczony na tabliczce znamionowej
zgodność z normą: EN13240:2006

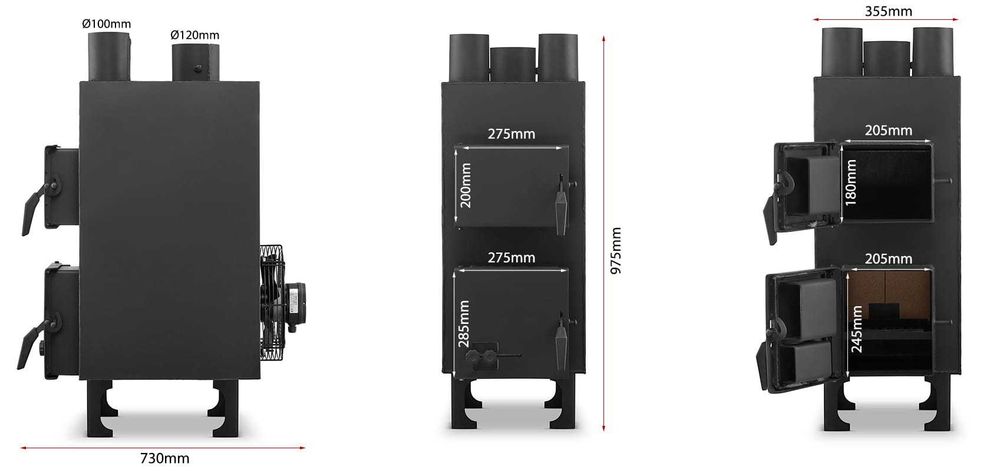

Wymiary

wymiary zewnętrzne: szerokość całkowita: 355mm x głębokość całkowita: 730mm x wysokość całkowita: 975mm
wymiary paleniska: szerokość: 280mm x głębokość: 340mm x wysokość: 430mm
wymiary drzwiczki górne (blacha 3 i 4mm): szerokość: 275mm x wysokość: 200mm
wymiary drzwiczki dolne (blacha 3 i 4mm): szerokość: 275mm x wysokość: 285mm
wymiary otworu załadunkowego góra: szerokość: 205mm x wysokość: 180mm
wymiary otworu załadunkowego dół: szerokość: 205mm x wysokość: 245mm
wymiary rusztu żeliwnego: szerokość: 190mm x głębokość: 320mm
średnica wylotu gorącego powietrza: Ø 100mm
średnica wylotu spalin: Ø 120mm
wysokość nóżek: 140mm


Parametry techniczne wentylatora

rodzaj wentylatora: osiowy tłoczący
materiał wykonania: stal (śmigła + obudowa)
średnica: Ø 250mm
zasilanie: 230V / 50Hz
silnik: 4P
pobór prądu: 0,30A
prędkość obrotowa: 1400 obr/min
wydatek powietrza: 1460 m3/h
bezpieczeństwo: znak CE + siatka ochronna

Deklaracja zgodności

Dane produktu
Maksymalna moc grzewcza
15kW
Wysokość
97,5cm
Szerokość
35,5cm
Głębokość
73,0cm
Klasa efektywności energetycznej
A
Wydajność
71%
Waga
80kg
W komplecie
wentylator
