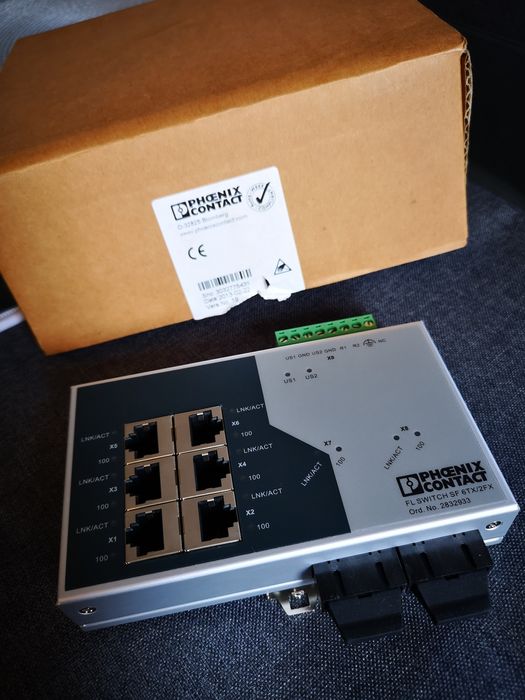

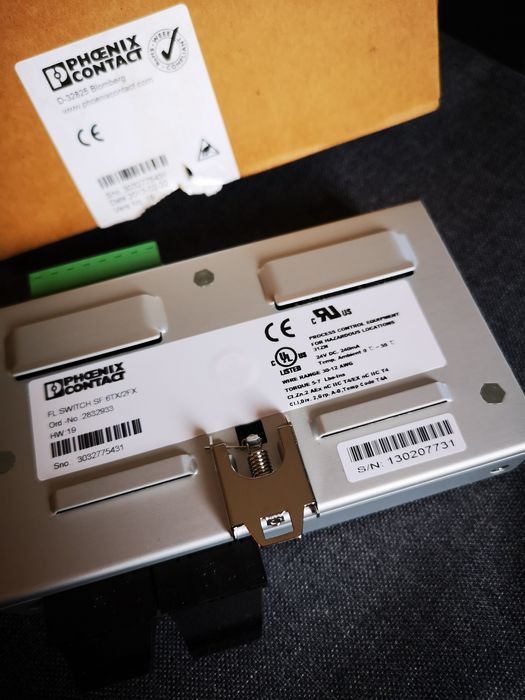

PHOENIX CONTACT Industrial Ethernet Switch - FL SWITCH SF 6TX/2FX - 2832933

Opis produktu

Switch Ethernet, 6 portów TP-RJ45, 2 porty światłowodowe, 100 MBit/s pełny dupleks w formacie SC-D, automatyczne rozpoznawanie szybkości transmisji danych od 10 do 100 MBit/s (RJ45), funkcja automatycznego krosowania

Zalety

Funkcja rozpoznawania Auto-Negotiation i Autocrossing ułatwia instalację i budowę

Opcje bezpieczeństwa przy ryglowaniu kabla

Styk przekaźnikowy do przetwarzania alarmów stanów napięć

Lokalne wskaźniki diagnostyczne z LED

Porty RJ45 pozwalają na szybkość transmisji na poziomie 10/100 Mb/s; porty światłowodowe - 100 Mb/s

Informacja

Ograniczenie użytkowania:Kompatybilność elektromagnetyczna: produkt klasy A, patrz deklaracja producenta w zakładce Pobierz

Wymiary

Szerokość: 135 mm

Wysokość: 115,3 mm

Głębokość: 30 mm

Warunki środowiskowe

Stopień ochrony: IP20

Temperatura otoczenia (praca): 0 °C ... 55 °C

Temperatura otoczenia (składowanie/transport): -20 °C ... 70 °C

Dopuszczalna wilgotność powietrza (praca): 5 % ... 95 % (bez kondensacji)

Dopuszczalna wilgotność powietrza (składowanie/transport): 5 % ... 95 % (bez kondensacji)

Ciśnienie powietrza (praca): 86 kPa ... 108 kPa (do 1 500 m npm)

Ciśnienie powietrza (składowanie/transport): 66 kPa ... 108 kPa (do 3500 m npm)

Interfejsy

Interfejs 1: Ethernet (RJ45)

Liczba portów: 6 (Porty RJ45)

Rodzaj przyłącza: RJ45

Wskazówka dotycząca rodzaju przyłącza: Autonegocjacja i autokrosowanie

Fizyka transmisji: Ethernet za pomocą skrętki dwużyłowej i wtyków RJ45

szybkość transmisji.: 10/100 MBit/s

zasięg transmisji: 100 m (na każdy segment)

sygnalizacyjne diody LED: Odbiór danych, stan łącza

Interfejs 2: Interfejs światłowodowy

Liczba portów: 2 (wielomodowe SC)

Rodzaj przyłącza: SC

Fizyka transmisji: Wielomodowe kable z włókna szklanego

szybkość transmisji.: 100 MBit/s (pełny dupleks)

zasięg transmisji: 5,7 km (Włókna szklane o parametrach F-G 50/125 0,7 dB/km F1200)

2,5 km (Włókna szklane o parametrach F-G 50/125 1,6 dB/km F800)

10 km (Włókna szklane o parametrach F-G 62,5/125 0,7 dB/km F1000)

2,9 km (Włókna szklane o parametrach F-G 62,5/125 0,7 dB/km F1000)

Długość fali: 1300 nm

Interfejs 4: Styk sygnalizacyjny bezpotencjałowy

Rodzaj przyłącza: Przyłącze wtykowe/śrubowe za pomocą złączy COMBICON

Funkcja

Funkcje podstawowe: Wskaźniki stanu i diagnozowania

Switch niezarządzalny / autonegocjacja, zgodność z IEEE 802.3, tryb przełączania "store-and-forward": Diody LED: US1, US2 (napięcie zasilające redundantne), Link (łącze) i Activity (aktywność) dla każdego portu

Parametr rozległości sieci

Głębokość kaskady: maksymalna długość przewodu (skrętka)

Struktura sieciowa, liniowa i gwiazdowa: dowolny: 100 m

Napięcie zasilania

Napięcie zasilania: 24 V DC (redundantny)

tętnienie resztkowe: 3,6 VSS (w dopuszczalnym zakresie napięć)

Zakres napięcia zasilania: 18,5 V DC ... 30,2 V DC

pobór prądu typowy: 240 mA (przy US = 24 V DC)

175 mA (przy US = 24 V DC: >VC 12)

Informacje ogólne

Rodzaj montażu: Szyna nośna

Konstrukcja AX: Blokowa konstrukcja

waga netto: 260 g

Materiał obudowy: Aluminium

Normy i przepisy

Kompatybilność elektromagnetyczna:Zgodność z Dyrektywą EMC 2004/108/EWG

Stworzony zgodnie z normą: IEC 61000-6.2

Norma testów: IEC 61000-4-2 (Odporność na wyładowania elektrostatyczne)

Wynik kontroli: Kryterium B

Norma testów: IEC 61000-4-3 (Odporność na pole elektromagnetyczne o częstotliwości radiowej)

Wynik kontroli: Kryterium A

Norma testów: IEC 61000-4-4 (Odporność na szybkie stany przejściowe)

Wynik kontroli: Kryterium B

Norma testów: IEC 61000-4-5 (Odporność na udary)

Wynik kontroli: Kryterium B

Norma testów: IEC 61000-4-6 (Odporność na zaburzenia przewodzone)

Wynik kontroli: Kryterium A

Norma testów: IEC 61000-4-8 (Odporność na zakłócenia powodowane przez pola magnetyczne)

Wynik kontroli: Kryterium A

Norma testów: EN 55022 (Emisja zakłóceń)

Wynik kontroli: Kryterium A

Emisja zakłóceń: EN 61000-6-4

Odporność na zakłócenia: EN 61000-6-2:2005

Drgania (składowanie/transport): 5g, 150 Hz, wg IEC 60068-2-6

Brak substancji negatywnie wpływających na lakierowanie: wg specyfikacji VW

Drgania (praca): według IEC 60068-2-6: 5g, 150 Hz

Klasyfikacje

eClass

eClass 4.0: 27250501

eClass 4.1: 27250501

eClass 5.0: 27250501

eClass 5.1: 27250501

eClass 6.0: 19170106

eClass 7.0: 19170106

eClass 8.0: 19170106

eClass 9.0: 19170106

ETIM

ETIM 2.0: EC000734

ETIM 3.0: EC000734

ETIM 4.0: EC000734

ETIM 5.0: EC000734

UNSPSC

UNSPSC 6.01: 43172015

UNSPSC 7.0901: 43201404

UNSPSC 11: 43172015

UNSPSC 12.01: 43201410

UNSPSC 13.2: 43201410

Switch jest NOWY.
