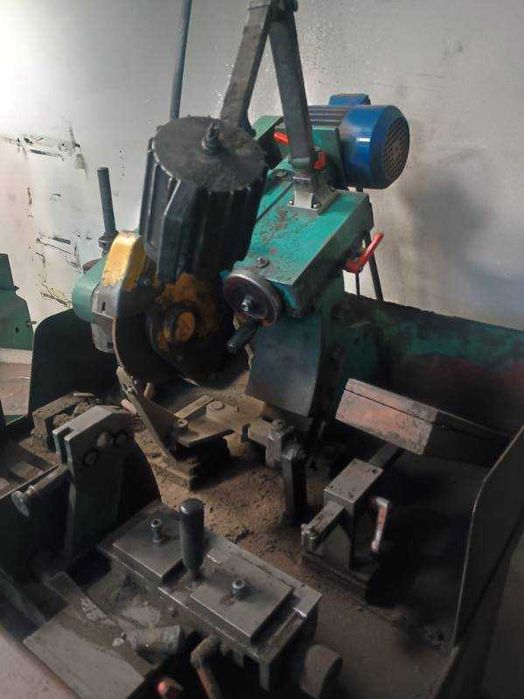

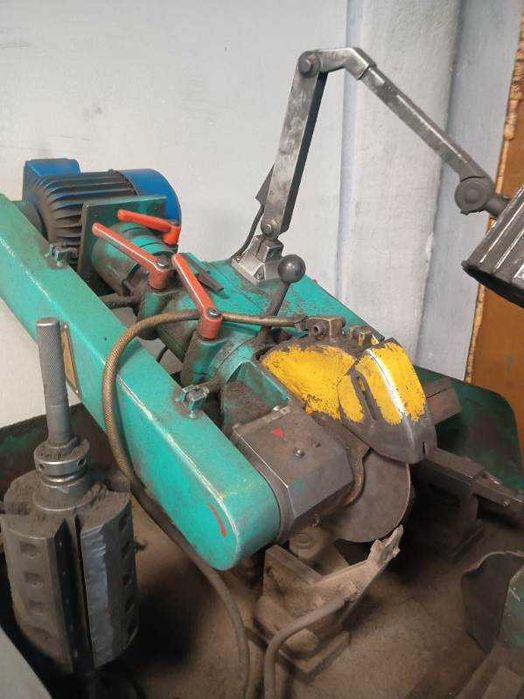

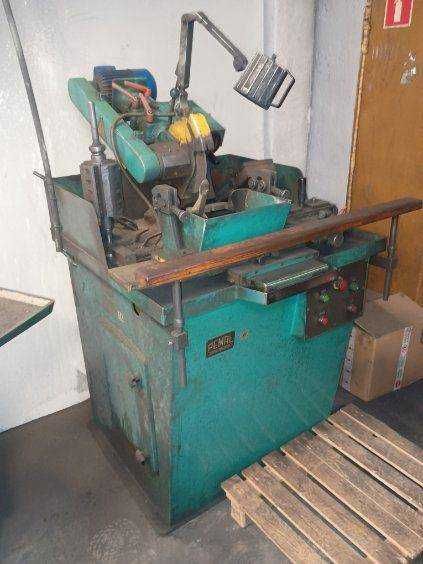

Ostrzarka do narzędzi profilowych typu duja. Używane urządzenie w stanie używanym, ale sprawne. Nadaje się do ostrzenia różnych typów narzędzi profilowych.

Przeznaczenie
Szlifierka profilowa przeznaczona jest do ostrzenia głowic frezowych z wymiennymi nożami. Ostrzenie przeprowadzane jest na powierzchni przyłożenia ostrza. Obrabiarka umożliwia ostrzenie głowic uzbrojonych w wymienne noże, jak również ostrzenie pojedynczych noży poza głowicą. W tym przypadku noże mocowane są w specjalnym przyrządzie. Szlifierka ta znajduje zastosowanie w ostrzalniach zakładów związanych z obróbką drewna głowicami profilowymi.

Dane techniczno – eksploatacyjne:

1) Wymiary ostrzonej głowicy z nożami profilowymi:
a) max. średnica uzbrojonej głowicy: 300 mm
b) min. średnica uzbrojonej głowicy: 82 mm
c) max. długość głowicy: 250 mm
d) średnica otworu głowicy: 30, 35, 40 lub 50 mm

2) Wymiary pojedynczych noży (ostrzonych w przyrządzie)
a) grubość: min. 2 mm
b) długość: max. 120 mm
c) szerokość: min. 15 mm

3) Geometria ostrza
a) kąt przyłożenia: od 10° do 30°
b) pomocniczy kąt przyłożenia: 0, ± 5°, 10° lub 15°

4) Przesuw suportu wzdłużnego: max. 270 mm

5) Przesuw suportu poprzecznego: max. 120 mm

6) Przesuw stolika z wzornikiem
a) wzdłużny: 16 mm
b) poprzeczny: 20 mm

7) Ściernica
a) średnica zewnętrzna: max. 250 mm
b) średnica otworu: 32 mm
c) grubość: 6 mm

8) Obroty ściernicy: 2000 lub 2820 min-1

9) Silnik napędu ściernicy
a) napięcie: ~3 x 400 V, 50 Hz
b) moc: 1,1 kW

10) Wymiary gabarytowe
a) długość: 1110 mm
b) szerokość: 1130 mm
c) wysokość: 1580 mm

11) Masa (bez wyposażenia): 450 kg
