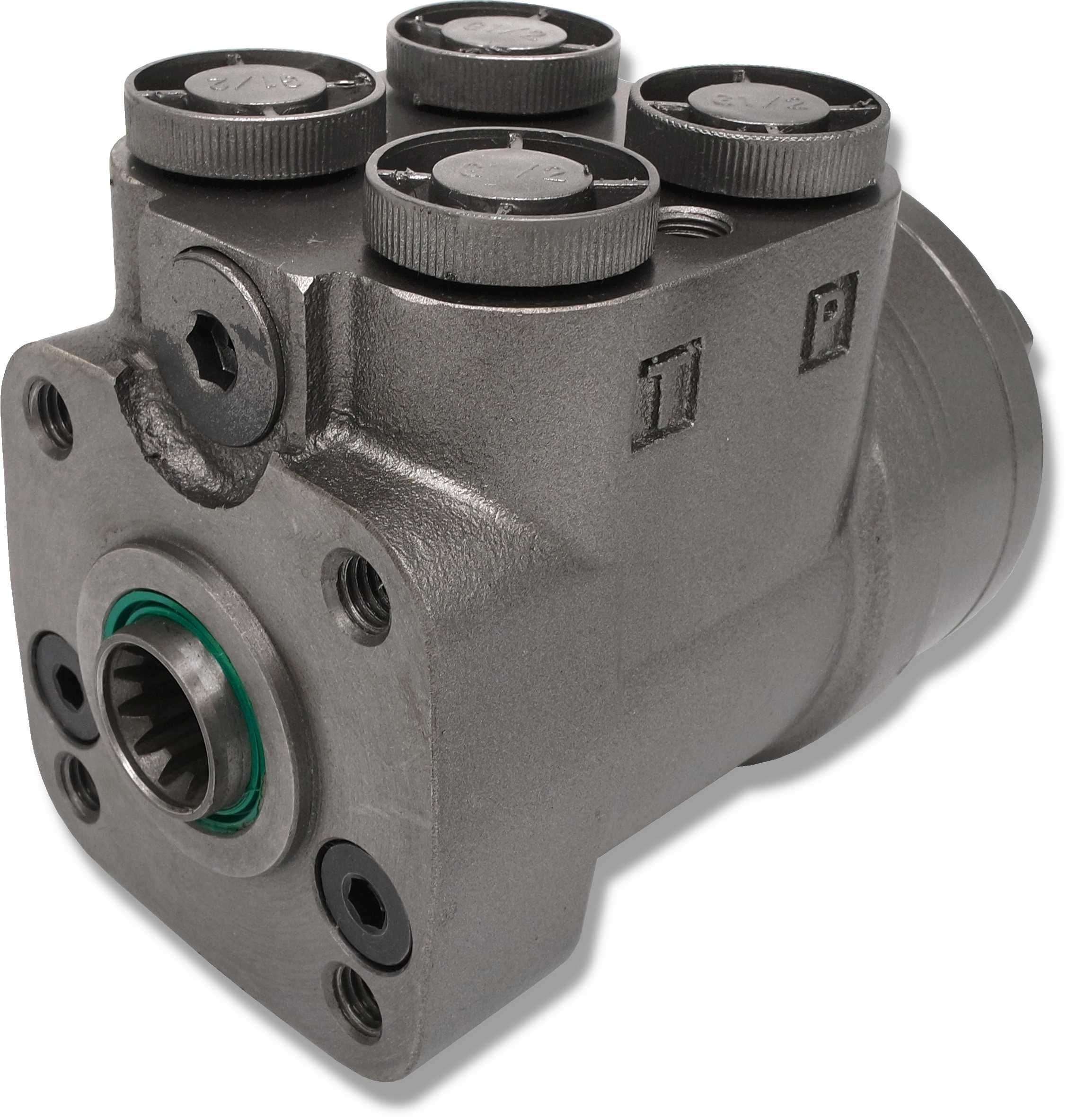

Wzmocniony orbitrol wraz z wałkiem oraz nyplami
KOD SKRAW MET: [8851]
Producent: SM-G (Skraw-Met Group)
Typ: OSPC - ON (NORMALNIE OTWARTY)
Wałek: 16/32-12-30°
Objętość geometryczna: 160 cm3/obr

Orbitrol 100 ON (OPEN NORMALLY — normalnie otwarty) — w momencie gdy kierownica nie zmienia położenia, olej swobodnie porusza się w układzie orbitrola i przepływa przez powrót, spływając do zbiornika. Dzięki temu pompa podczas swojej pracy zostaje odciążona.

Zalety naszych orbitroli:

- Precyzyjnie wykonana konstrukcja, która zapewnia brak jakichkolwiek przecieków oraz lekką i płynną pracę — sprawdza się nawet przy bardzo obciążonej osi

- Każdy orbitrol posiada opisane przyłącza: P, T, R, L, co zapewnia prawidłowe podłączenie do układu

- Umożliwia sterowanie pojazdem podczas holowania nawet w przypadku awarii ciągnika (np. pompy)

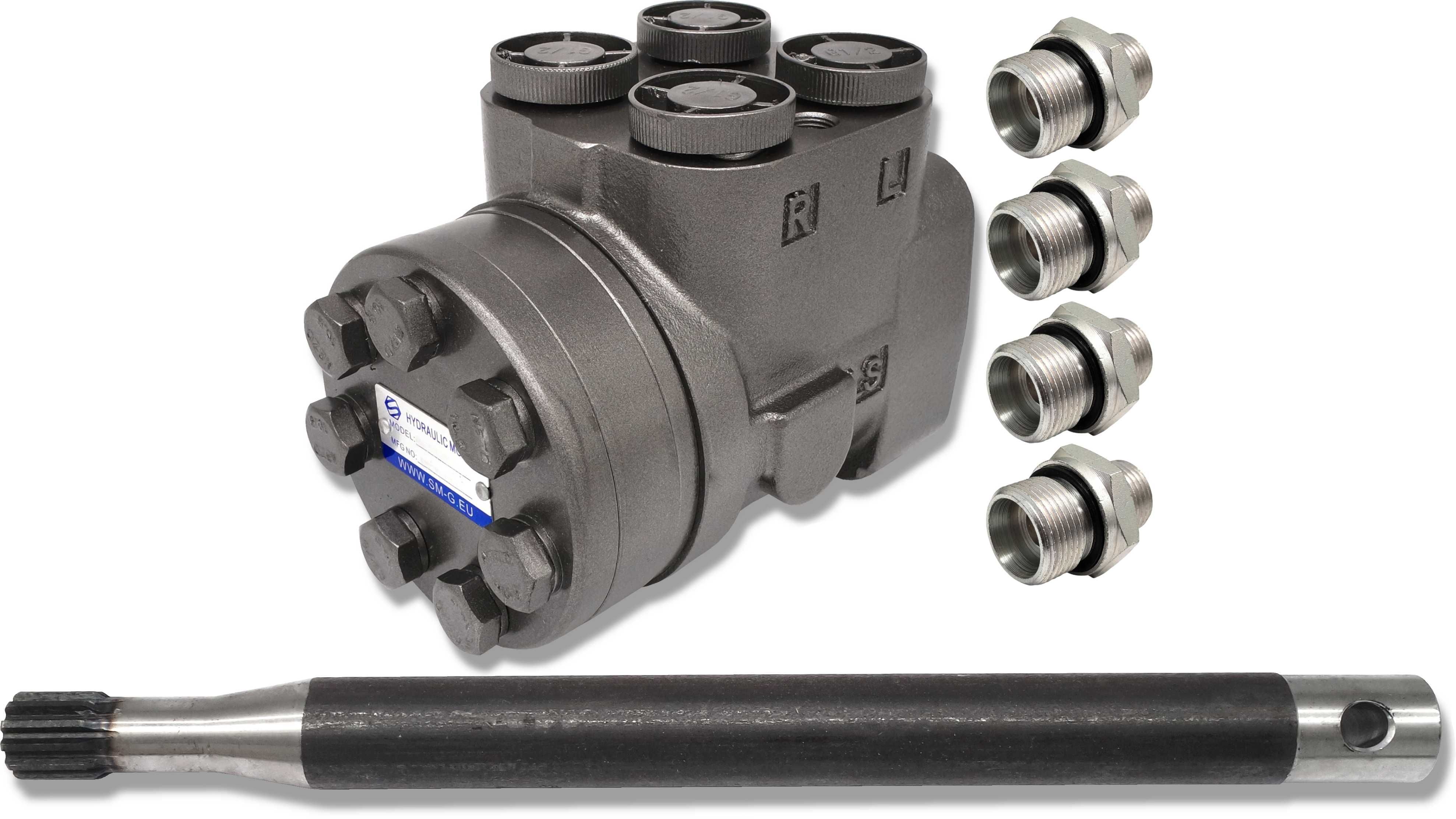

W skład zestawu wchodzą:
Orbitrol OSPC 160cm3 ON
Wałek kierowniczy 320 mm
4x Przyłącze proste — nypel G1/2 - M18
Zastosowanie:

Orbitrol ma za zadanie sterowanie hydraulicznym układem kierowniczym w ciągnikach rolniczych, koparkach, kombajnach, widlakach i maszynach budowlanych.

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

URSUS: C-385, C-385A, 902, 912, 914, 1202, 1204, 1212, 1214

ZETOR: 8011, 8111, 8045, 8145

CASE IH: JX 55, 60************* 80, 85, 90, 95

NEW HOLLAND TD: 50********* 60D, 70D, 80D, 90D, 95D

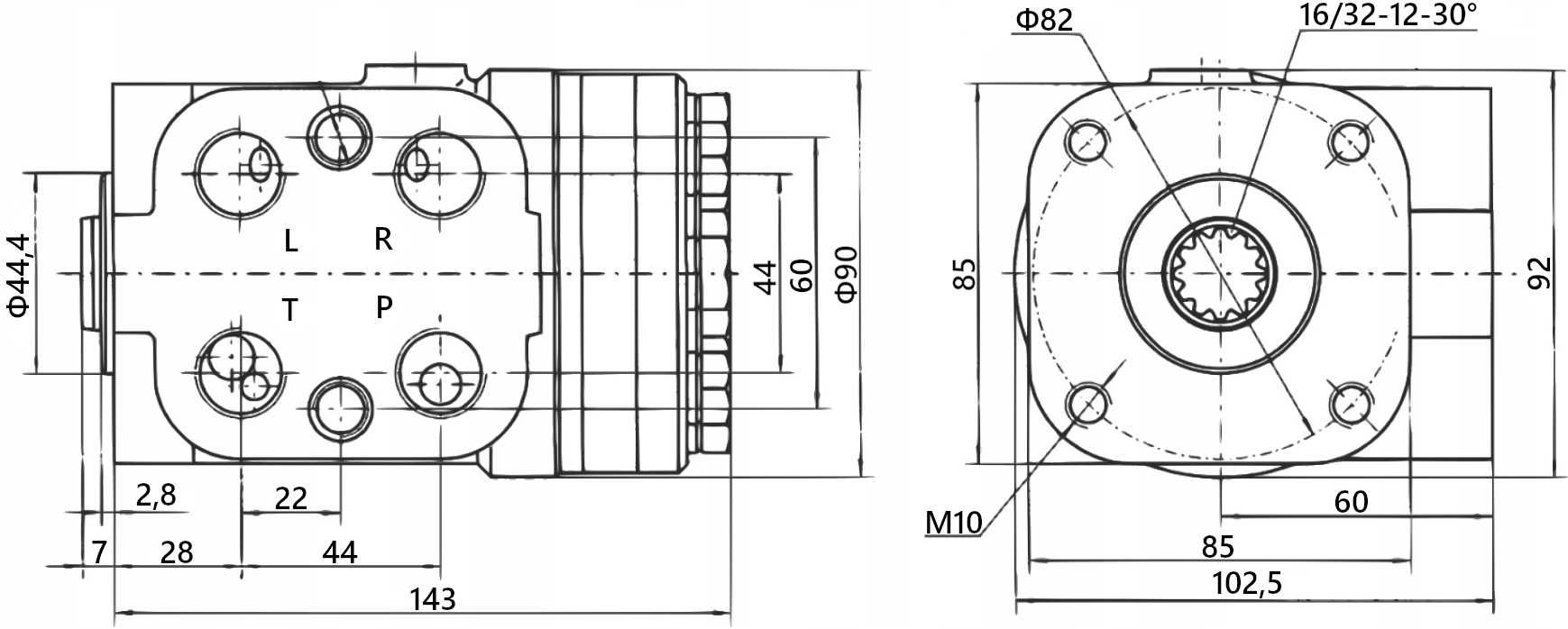

Specyfikacja techniczna:

Objętość geometryczna: 160cm3/obr

Zalecany przepływ oleju w układzie: od 12 do 18L/min.

Gwinty wewnętrzne (P, T, R, L): G1/2" BSP

Gwinty wewnętrzne (obok przyłączeniowych): M10

Mocowanie kolumny kierownicy: 4x śruba M10 - 16mm

Ilość wcięć na wałek: 12z

Średnica zewnętrzna wałka: 15/20 mm

Ustawienie zaworów:

przelewowy: 160 bar
szokowe: 240 bar

Materiał: żeliwo

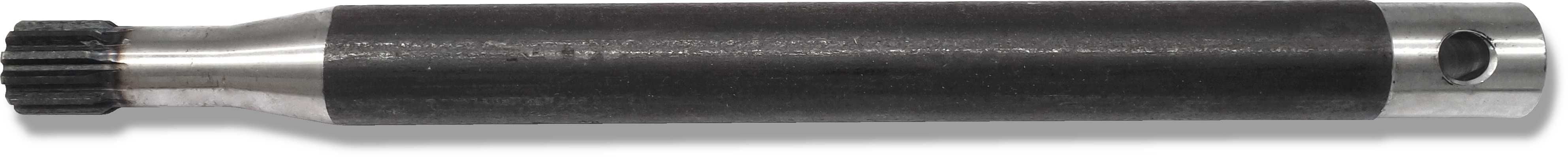

WAŁEK ORBITROLA DŁUGI DŁUGOŚĆ 320 mm
Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Wałek pasuje do wszystkich typów orbitroli (ON, CN, LS).

Wykorzystywany w maszynach rolniczych C-385.

Dane techniczne:
Ilość frezów na końcówce wałka: 12
Szerokość końcówki frezowanej: 20 mm
Długość całkowita wałka: 320 mm
Szerokość końcówki gładkiej: 25 mm
Długość końcówki gładkiej: 33 mm
Średnica otworu: Φ10 mm

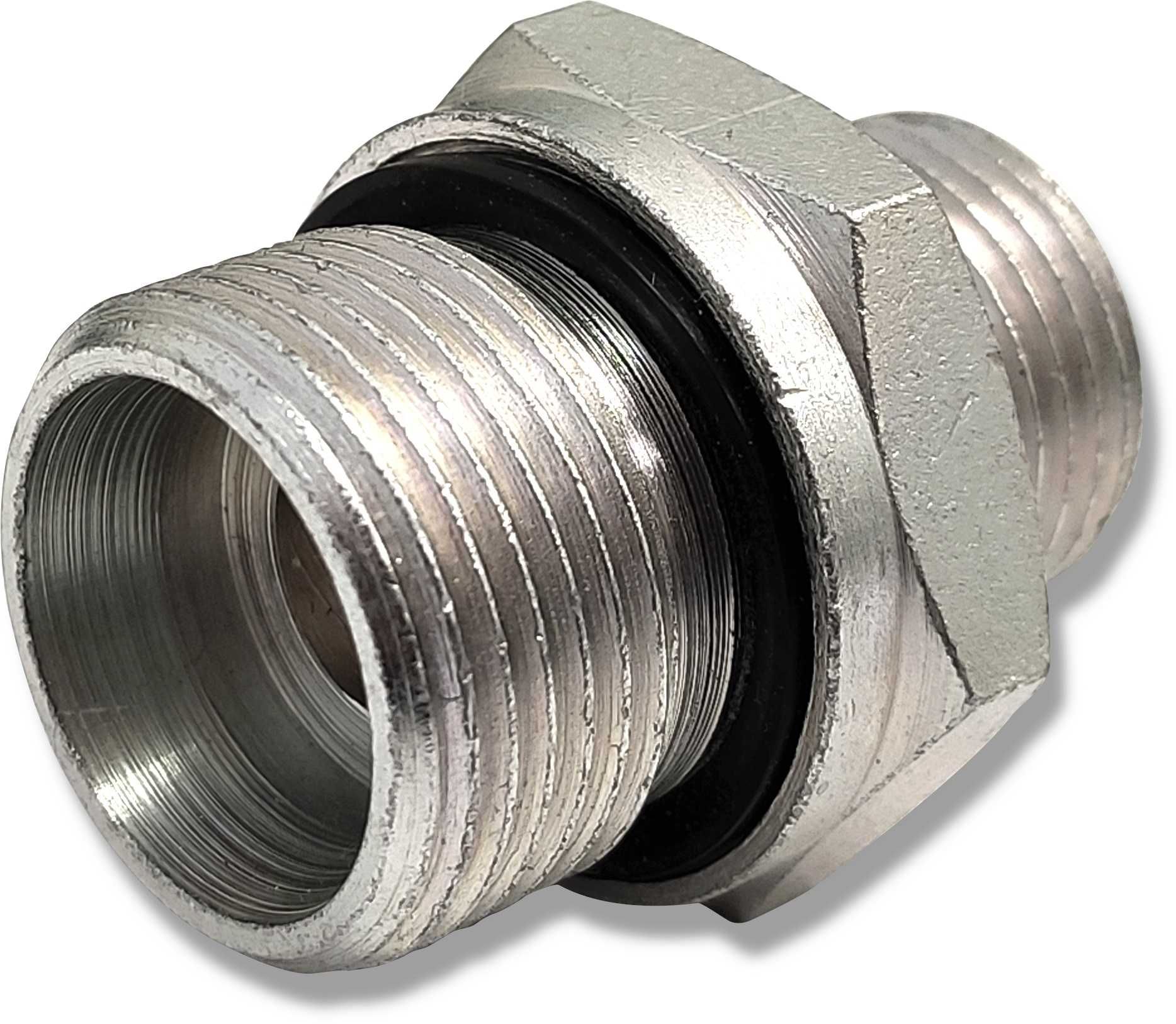

PRZYŁĄCZE HYDRAULICZNE PROSTE NYPEL G1/2" M18
Zastosowanie:

Przyłącze hydrauliczne doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Służy do połączenia głównych podzespołów w układzie hydraulicznym z przewodami hydraulicznymi.

Po stronie przyłączeniowej znajduje się uszczelka ED, która w pełni uszczelnia układ.

Druga strona odpowiada za przyłączenie przewodu hydraulicznego czy kolanka. Uszczelnienie następuje po dokręceniu się złączy na stożku samo-uszczelniającym. Zapewnia to pełne uszczelnienie układu.

Przyłącze przystosowane jest do wkręcenia w korpus. Nie należy nim łączyć dwóch przewodów hydraulicznych. Do tego służą złącza dostępne na innych aukcjach.

Specyfikacja techniczna:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Długość całkowita H: 34,5mm
Średnica nominalna przelotu: 10mm
Gwint G1 od strony korpusu:  zewnętrzny calowy 1/2"
Gwint M2 od strony przewodu: zewnętrzny metryczny 18x1.5
Wersja przyłącza: lekka
Ciśnienie nominalne: 180bar
Ciśnienie maksymalne: 230bar
Typ cieczy: olej hydrauliczny

Materiał:

stal spawalna, galwanizowana odporna na korozję
