ORBITROL OSPC 160 ON URSUS Z WAŁKIEM 40 mm ORAZ NYPLAMI
Producent: SM-G (Skraw-Met Group)
Kod Skraw-Met: [8847]
Zestaw w którego skład wchodzi:
Wzmacniany Orbitrol OSPC 160 ON [4184]
Wałek kierowniczy 40 mm [1345]
4 Przyłącza Hydrauliczne Porste Nypel M1/2" M18 [1387]

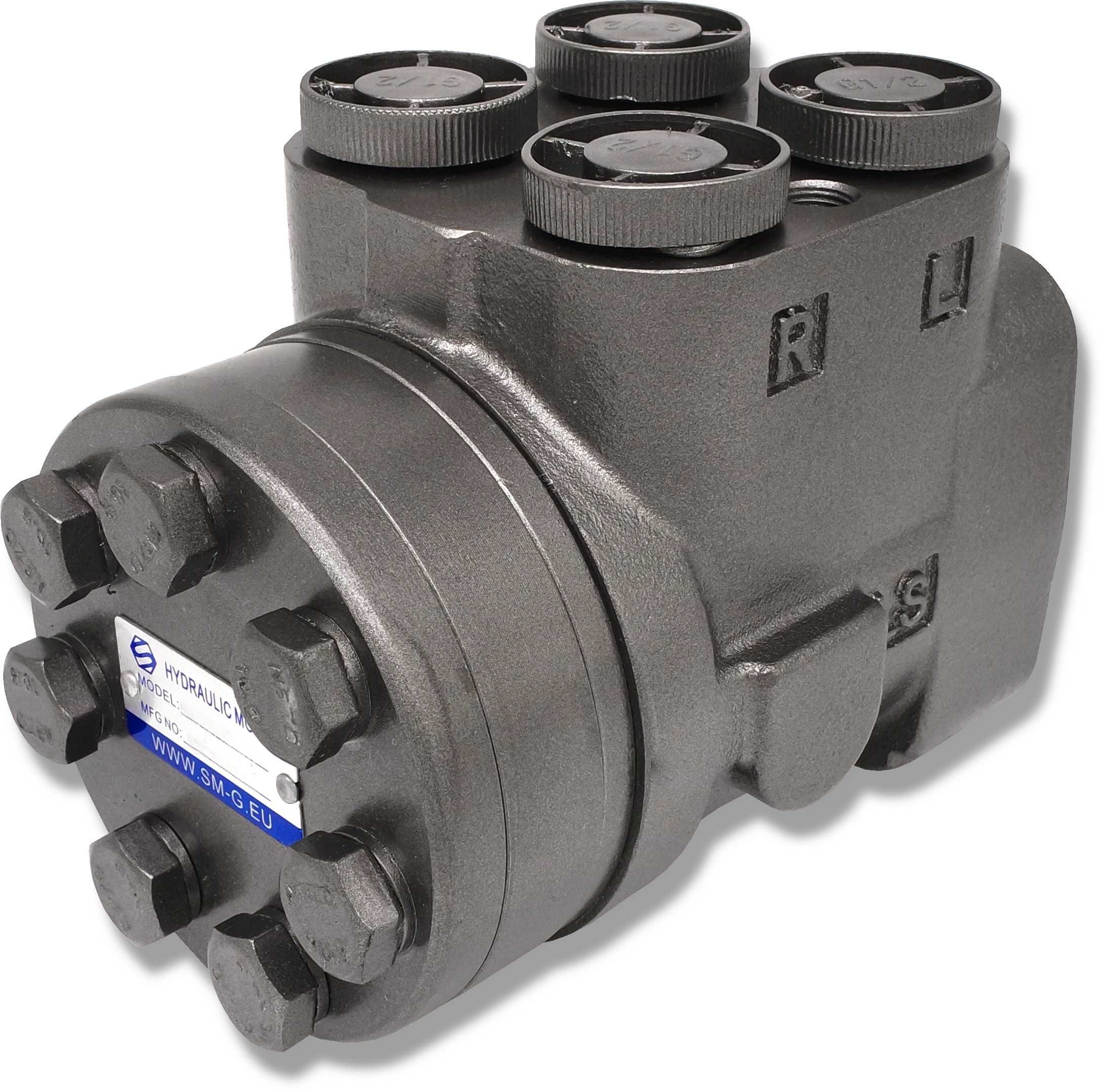

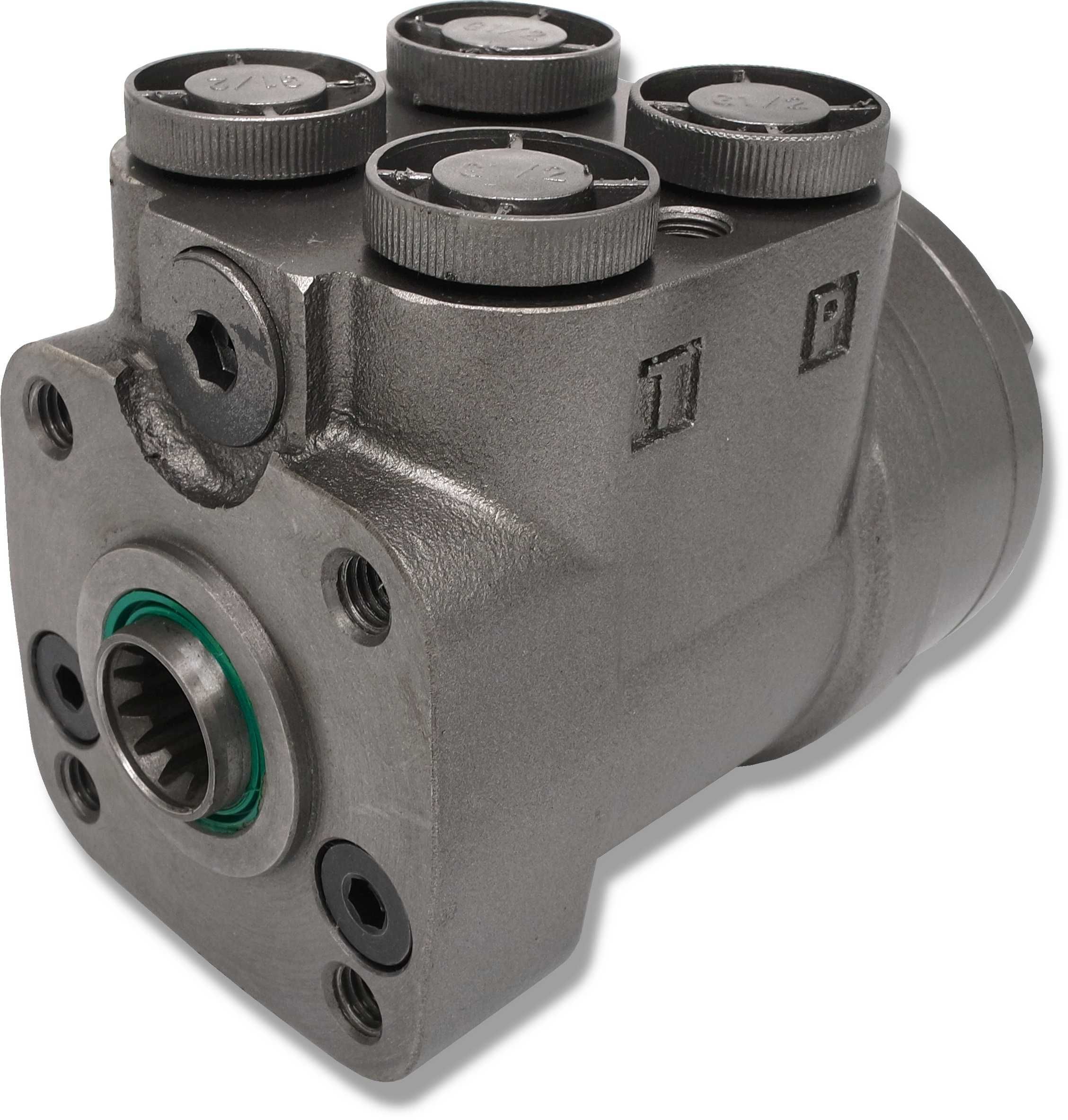

WZMACNIANY ORBITROL OSPC 160 ON
Kod skraw-met: [4184]

Zastosowanie:

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Orbitrol OSPC 160 ON ma za zadanie sterowanie hydraulicznym układem kierowniczym w ciągnikach rolniczych, koparkach, kombajnach, widlakach i maszynach budowlanych.

Zastosowanie w ciągnikach:

URSUS: C-385 , C-385A , 902 , 912 , 914, 1202 , 1204 , 1212 ; 1214

ZETOR: 8011, 8111, 8045, 8145

NEW HOLLAND TD: 50*********** 60D , 70D , 80D , 90D , 95D

CASE IH: JX 55, 60************* 80, 85, 90, 95

Dane techniczne:

Orbitrol 160 ON (OPEN NORMALLY) – w momencie gdy kierownica nie zmienia położenia, olej porusza się w układzie i przepływa przez orbitrol, powrót i spływa do zbiornika nie powodując nadmiernego obciążenia pompy.

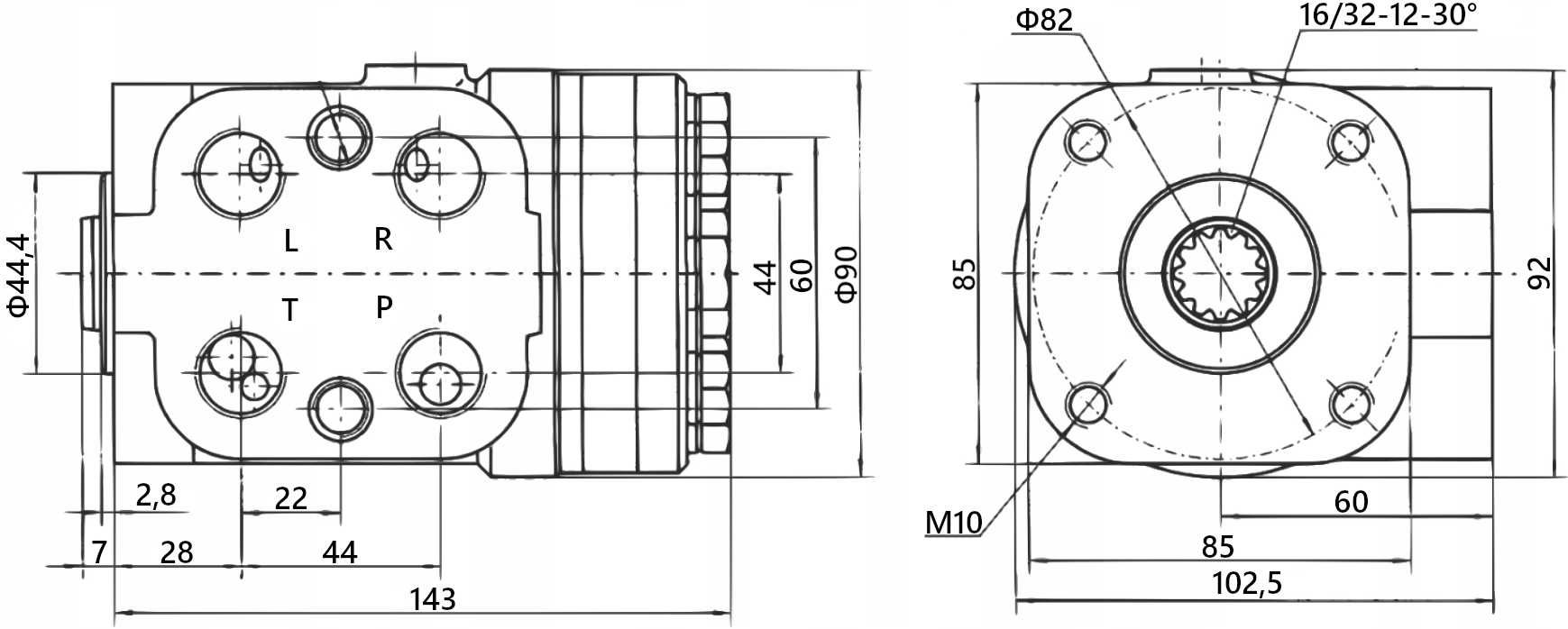

Przyłącza: P , T , A , B gwinty wewnętrzne [BSP]: 1/2"

Mocowanie kolumny kierownicy: 4x śruba M10 - 16mm

Długość Orbitrola [L] : 145mm

Ustawienie zaworów: przelewowy 160bar , szokowe 240bar

Objętość geometryczna: 160cm3/obr.

Zalecany przepływ oleju w układzie: od 12 do 18L/min.

Materiał: żeliwo

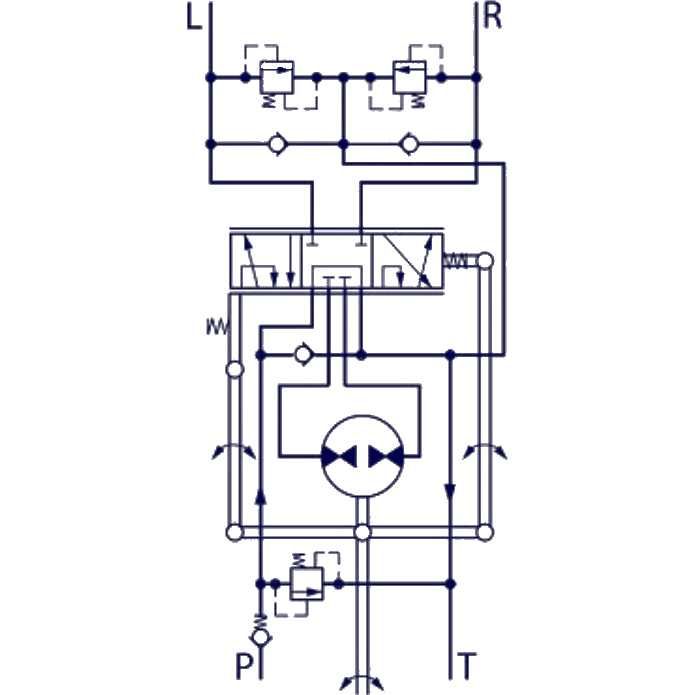

Oznaczenia przyłączeń:

P - zasilanie z pompy

T - powrót do zbiornika

R - skręt w prawo

L - skręt w lewo
Zalety naszych orbitroli:

praca bez szarpania kierownicą , płynne oraz lekkie kierowanie przy bardzo obciążonej osi , dzięki wzmacnianej , precyzyjnej konstrukcji nie powodującej przecieków.
każdy orbitrol posiada opisane przyłącza: P , T , A , B , co zapewnia prawidłowe podłączenie do układu
umożliwia sterowanie pojazdem nawet w trakcie awarii , przy holowaniu pojazdu.

WAŁEK ORBITROLA ŚREDNI DŁUGOŚĆ 40 mm
KOD SKRAW-MET: [1345]
Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Wałek pasuje do wszystkich typów orbitroli (ON, CN, LS).

Dane techniczne:
Ilość frezów na końcówce wałka: 12
Szerokość końcówki frezowanej: 20 mm
Długość całkowita wałka: 40 mm
Szerokość końcówki gładkiej: 17 mm
Długość końcówki gładkiej: 14 mm

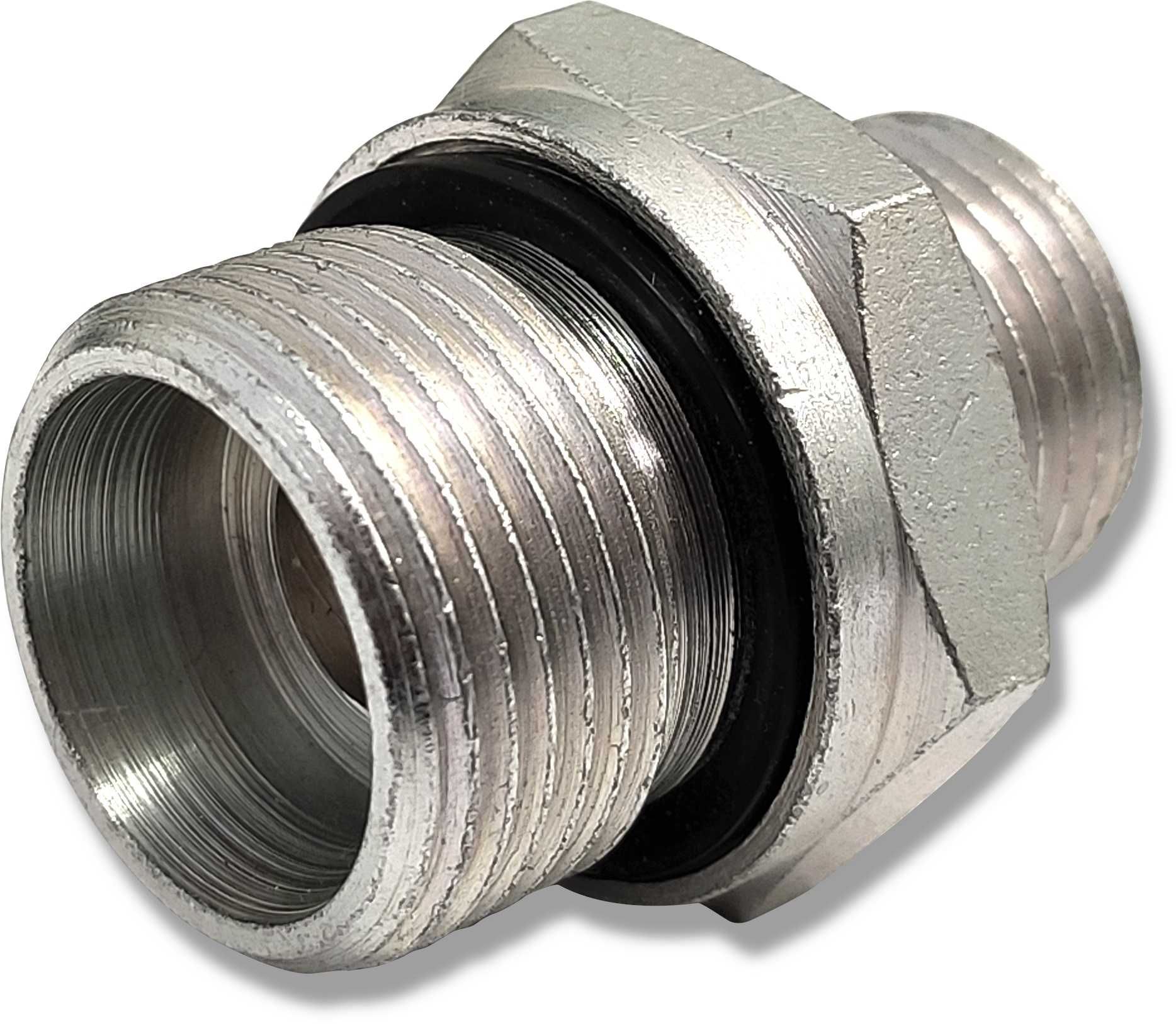

PRZYŁĄCZE HYDRAULICZNE PROSTE NYPEL M1/2" M18
Kod skraw-met: [1387]

Zastosowanie:

Przyłącze hydrauliczne doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Przyłącze jest przystosowane do wkręcenia w korpus min: pompy, rozdzielacza itp. Służy do połączenia głównych podzespołów w układzie hydraulicznym z przewodami hydraulicznymi.

PO STRONIE PRZYŁĄCZENIOWEJ ZNAJDUJE SIĘ USZCZELKA ED, KTÓRA W PEŁNI USZCZELNIA UKŁAD. NYPLE NIE WYMAGAJĄ ZASTOSOWANIA DODATKOWYCH USZCZELEK.

Druga strona odpowiada za przyłączenie przewodu hydraulicznego czy kolanka. Uszczelnienie następuje po dokręceniu się złączy na stożku samo-uszczelniającym. Zapewnia to pełne uszczelnienie układu.

Przyłącze przystosowane jest do wkręcenia w korpus. Nie należy nim łączyć dwóch przewodów hydraulicznych. Do tego służą złącza dostępne na innych aukcjach.

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Długość całkowita H: 34,5mm
Średnica nominalna przelotu: 10mm
Gwint M1 od strony korpusu: zewnętrzny calowy 1/2"
Gwint M2 od strony przewodu: zewnętrzny metryczny 18x1.5
Wersja przyłącza: lekka
Ciśnienie nominalne: 180bar
Ciśnienie maksymalne: 230bar
Typ cieczy: olej hydrauliczny

Materiał:

stal spawalna, galwanizowana odporna na korozję
