Przedmiotem sprzedaży jest

Optoizolator CNY74-2 Transoptor Vishay Semiconductors

NIEUŻYWANY

cena zakupu
dotyczy 20 sztuk z przykładowego zestawu

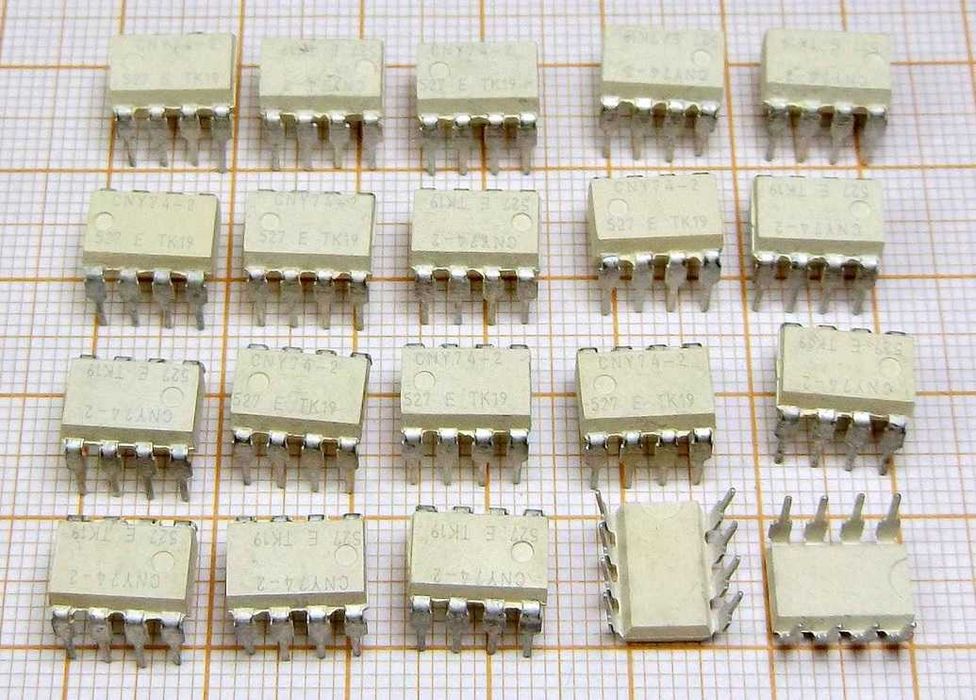

jak na zdjęciu poglądowym

zdjęcie wykonano na kartce papieru milimetrowego
aby łatwiej określić przybliżone wymiary
wystarczy policzyć kratki w milimetrach

Układy widoczne na zdjęciach to CNY74-2, czyli dwu-kanałowe transoptory (optoizolatory). Producentem oryginalnym jest Vishay Semiconductors (wcześniej TEMIC).

Główne dane techniczne CNY74-2:
Typ Transoptor z wyjściem tranzystorowym
Liczba kanałów 2 (dual optocoupler)
Obudowa DIP-8
Napięcie izolacji 5300 Vrms
CTR (Current Transfer Ratio) 50% – 600% (zależnie od wersji i prądu diody)
Maks. napięcie V 70 V
Prąd diody LED max. 60 mA
Czas narastania / opadania ok. 4–6 µs
Temperatura pracy –55°C do +100°C

Główne informacje z datasheet CNY74‑2H (Vishay)
Opis: Dual-channel optocoupler z diodą GaAlAs LED i fototranzystorem NPN; obudowa DIP‑8
Izolacja galwaniczna: napięcie testowe 5 kV RMS (lub 5,3 kV wg niektórych źródeł)
Przekładnia prądowa (CTR): typowo 100 %, w zakresie od 50 % do 600 % przy IF = 5 mA & VCE = 5 V
Pojemność sprzężenia (input‑output): ok. 0,3 – 0,5 pF
Napięcie kolektor‑emiter (V_CE) – max 70 V
Czasy przełączania:
Narastania (rise time): ok. 3 µs
Opadania (fall time): ok. 4,7 µs
Zakres temperatur pracy: od ‑55 °C do +100 °C

Oznaczenia takie jak "527 E TK19" odnoszą się do serii produkcyjnej, nie do producenta.
